Geschuurd en ongeschuurd.
'If a welder needs to grind, he's a grinder, not a welder ...'.
http://i48.photobucket.com/albums/f2...psldjou6uq.jpg
http://i48.photobucket.com/albums/f2...pskzsikns4.jpg
Toch maar een slijpertje gekocht ...
http://i48.photobucket.com/albums/f2...psqz3pqccv.jpg
'k heb je vraag verkeerd geïnterpreteerd;Citaat:
Oorspronkelijk geplaatst door flatline
het correct antwoord is :
" ja, inderdaad, papier ( of linnen) dat geschikt is voor nat schuurwerk "
F.
Ok tanx ! Ik kijk wel even of ik het ga doen.Citaat:
Oorspronkelijk geplaatst door flatline
Belangrijke gaatjes: die van de brug. Het bovenblad zit daarmee vast op, en uitgelijnd met, het hout van de kern, waaraan ook de neck vast komt te zitten. Een belangrijk referentiepunt dus !
http://i48.photobucket.com/albums/f2...pswlskm0zg.jpg
http://i48.photobucket.com/albums/f2...pssadntljl.jpg
http://i48.photobucket.com/albums/f2...pspcju76zd.jpg
Zoals je op de foto hierboven ziet moet ik hier en daar nog heel wat rafelranden bijvijlen. Het 'gat' rechts onder is het allereerste dat ik met de plasmasnijder maakte; ik had beter eerst de buitenkant kunnen doen ... In het gat is geen plaats om met een slijpschijf of een bandschuurmachine aan de gang te gaan. Dat moet dus helemaal met de hand en een ijzervijltje ... Haastige spoed !
Verder is het gat voor de pickup net te groot. Maar dat krijg ik wel dichtgelast.
http://i48.photobucket.com/albums/f2...psqlbnrq6l.jpg
Je kan voor de binnenkant een powervijl op 230 V of op lucht gebruiken je hoeft dan maar een klein deel waar je niet bij kan met de hand te doen.
Ik ben benieuwd hoe je straks de buitenkant gelast krijgt zonder dat het materiaal gaat werken want dat is nog best lastig lijkt me
Die heb ik niet ... Goedkoopste die ik kan vinden is rond de vijf tientjes. Bedankt voor de tip ! Vreten die dingen geen schuurpapier, op de randen van staalplaat ?Citaat:
Oorspronkelijk geplaatst door motorhan
Klopt, dat wordt de grootste uitdaging. Goed inklemmen, en kleine puntlasjes, steeds aan de tegenovergestelde kant, eventueel meteen koelen met lucht, en de tijd nemen. Ik heb voor boven- en onderblad 1,5 mm staal gebruikt.Citaat:
Oorspronkelijk geplaatst door motorhan
of zo'n schitterende oscillerende "binnenschuurmachine"; op termijn geen slechte investering !Citaat:
Oorspronkelijk geplaatst door motorhan
Echt leuk dit forum ! Ik leer iedere keer wat nieuws. Maar ik wil niet teveel investeren in 'nieuw' gereedschap dat ik maar af en toe gebruik. Ik heb geen eigen werkplaats of zo; ik las de gitaar in elkaar in een werkplaats waar ik een hobby-lascursus volg. En alles bij elkaar heb ik voor een paar stukjes hout, wat simpele klemmetjes, olie en wax, een haaks slijpertje en een paar vijltjes al weer even genoeg uit de huishoudpot gejat ...Citaat:
Oorspronkelijk geplaatst door flatline
Kijk ook eens naar dit filmpje:
https://www.facebook.com/SteampunkTe...64499/?fref=nf
Als dat echt allemaal staal is, dan is dat ding niet te tillen ! :-)
Een vriend van me heeft er een die ik mag lenen !Citaat:
Oorspronkelijk geplaatst door motorhan
Body + binnenwerk komen uit een 3D-printer :)Citaat:
Oorspronkelijk geplaatst door The Crash Cowboy
Cool zeg die gitaar, dat is nog eens een eye-catcher.

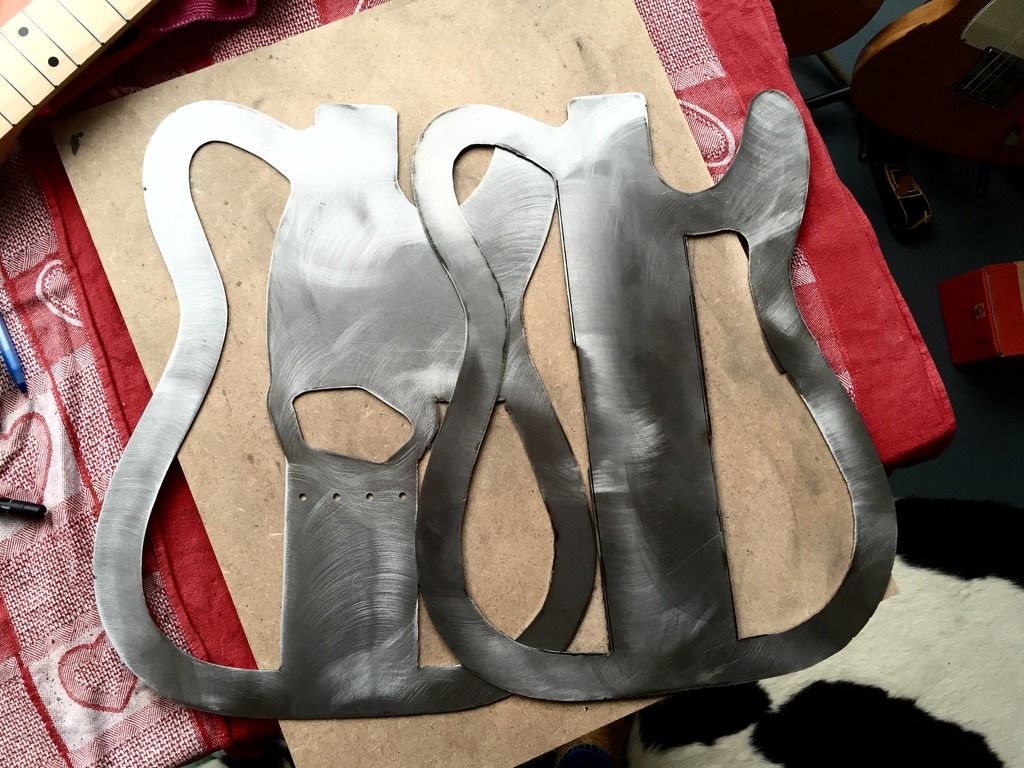

Boven- en onderblad zijn nu gladgeschuurd. Ik ga de binnenkanten afwerken met de powervijl die ik kan lenen. De buitenkant kan ik op de laswerkplaats langs de schuurband halen.
http://i48.photobucket.com/albums/f2...pslbakj9l5.jpg
Laten we het hopen ! Ik ben net begonnen en het moeilijke werk moet nog beginnen.Citaat:
Oorspronkelijk geplaatst door Lucid

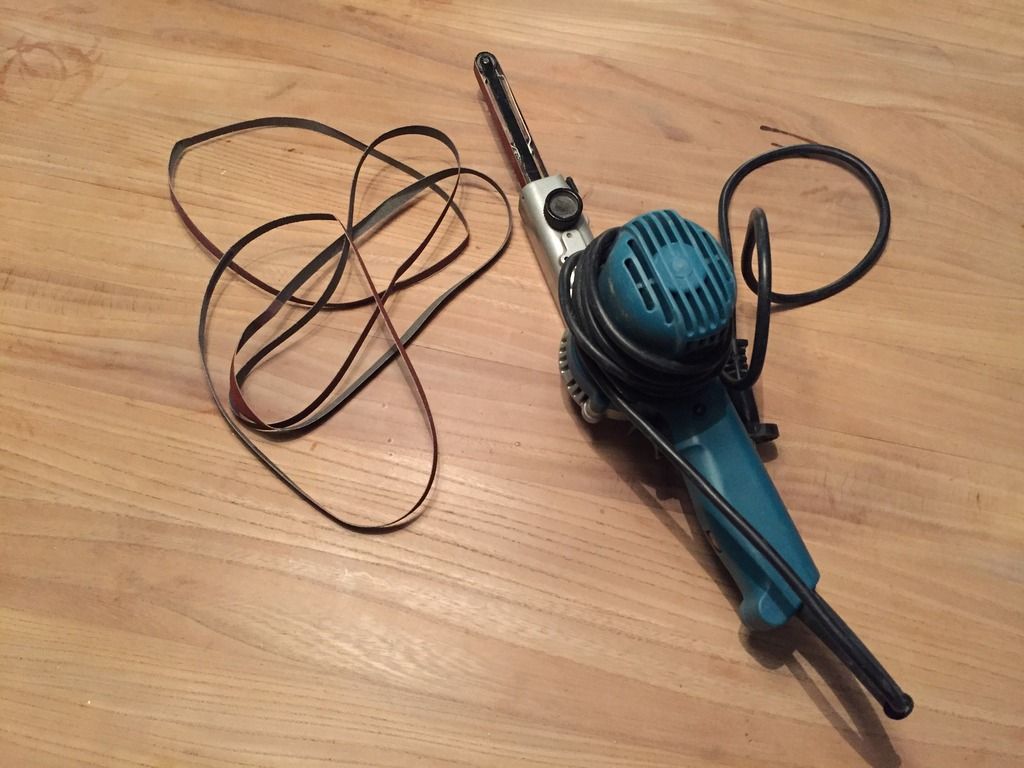

Hebbes. Bedankt voor de tip, motorhan !
http://i48.photobucket.com/albums/f2...ps5moc4agt.jpg
Ik heb om hem uit te proberen de Stetsbar trem op mijn '71 Telecaster gemonteerd. Niet omdat het moet, maar omdat het kan, LOL !

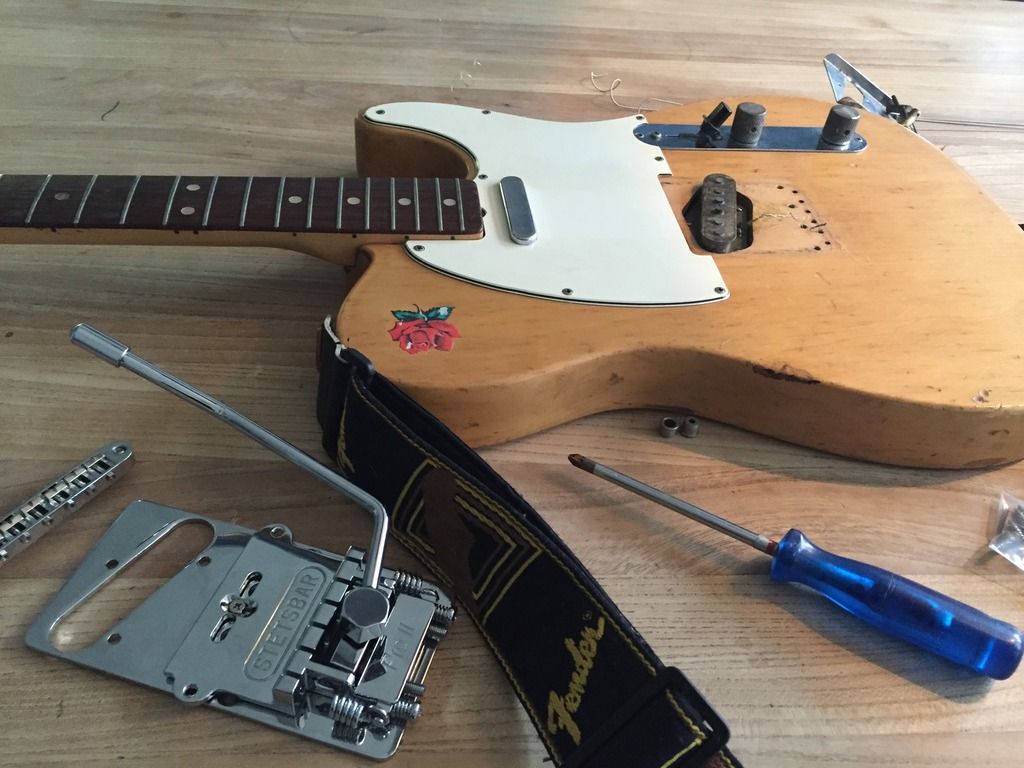

Snaren er af:
http://i48.photobucket.com/albums/f2...psnf6ahnwq.jpg

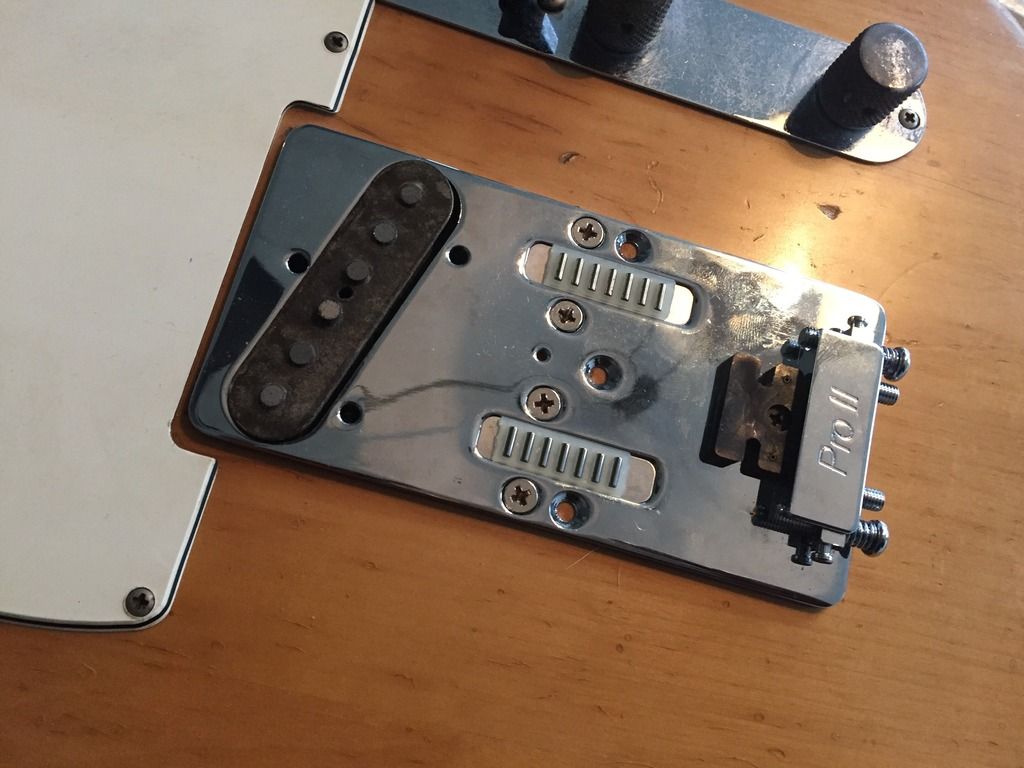

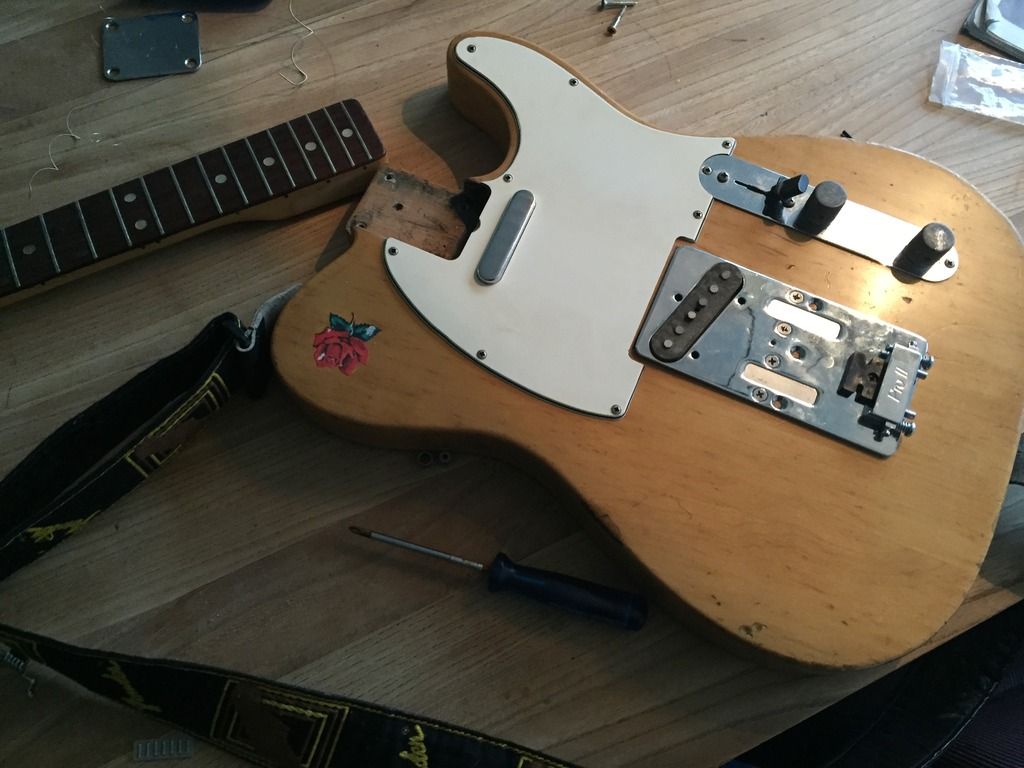

De neck er af en grondplaat van de trem op de body schroeven (gewoon in de gaten van de oude brug):
http://i48.photobucket.com/albums/f2...pswz8k2b7x.jpg
http://i48.photobucket.com/albums/f2...ps6z7zdsqy.jpg

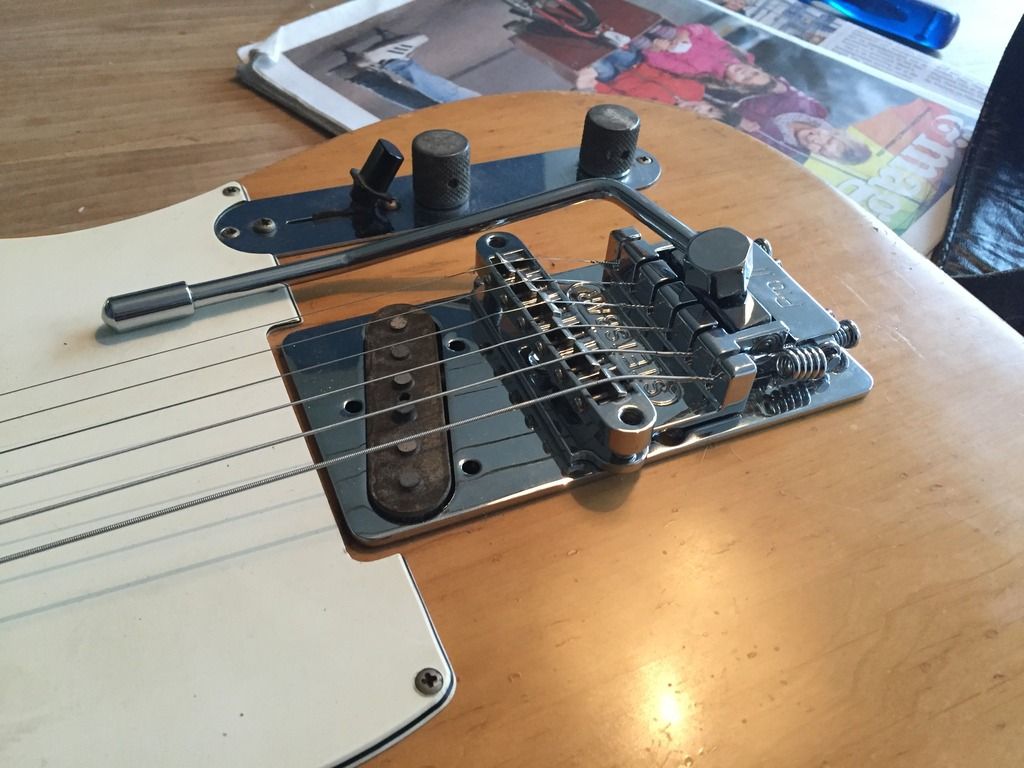

Tremolo opbouwen en de snaren terug zetten:
http://i48.photobucket.com/albums/f2...pskclwkimf.jpg

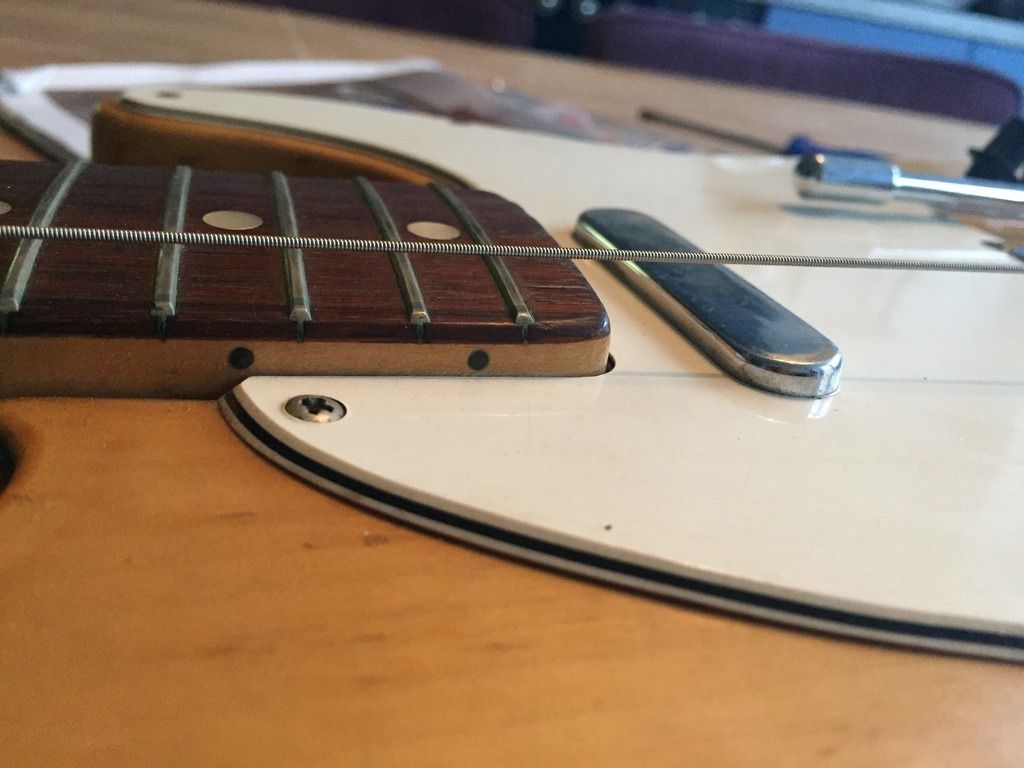

De actie is véél te hoog ... Het (Gibson Tune-o-matic stijl) zadel van de Stetsbar is véél hoger dan de standaard Telecaster brug. Dat is meteen mijn eerste kritiek: als Stetsbar beweert een Telecaster trem te maken (en dat claimen ze !), maak hem dan ook helemáál compatibel. Zie hier onder de prutserige oplossing die ze hebben verzonnen. Ik zou om die reden nooit zo'n trem op mijn '71 willen.
http://i48.photobucket.com/albums/f2...ps9ihygega.jpg

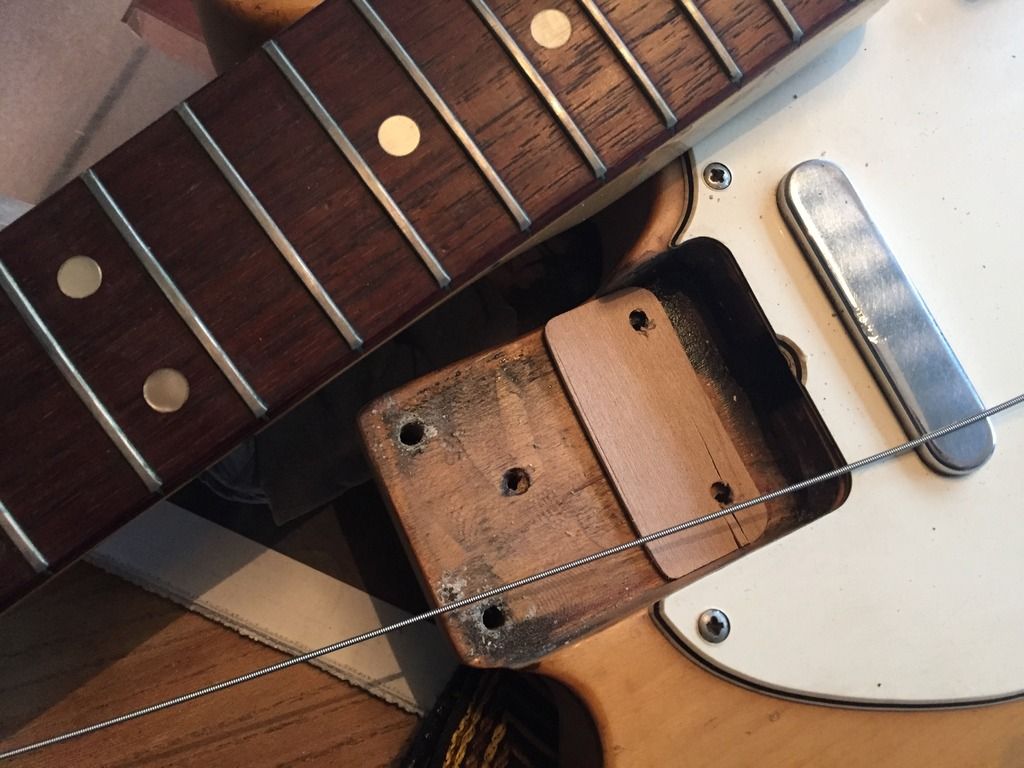

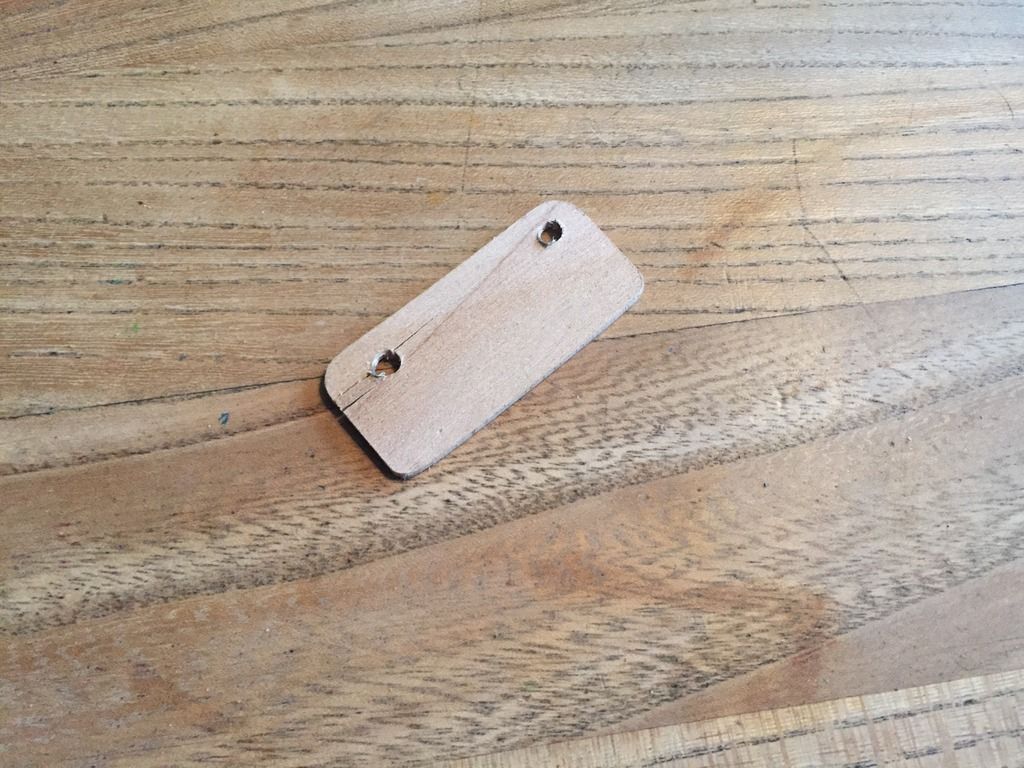

De oplossing: er zit een plaatje bij de trem om de hoogte en de hoek van de neck aan te passen.
http://i48.photobucket.com/albums/f2...psvc7awqh8.jpg
http://i48.photobucket.com/albums/f2...ps2tyvdn1f.jpg

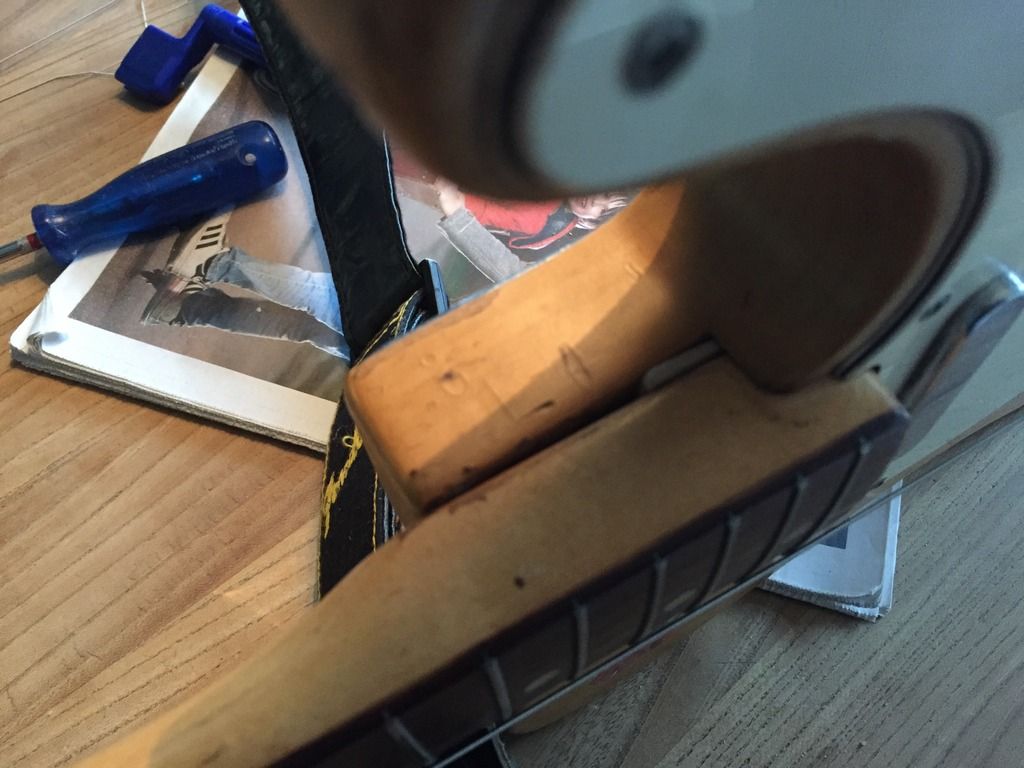

Hm. Dat slaat nergens op. Dat maak ik op de Rustcaster zelf wel, en dan goed passend !
http://i48.photobucket.com/albums/f2...psemqoq28r.jpg

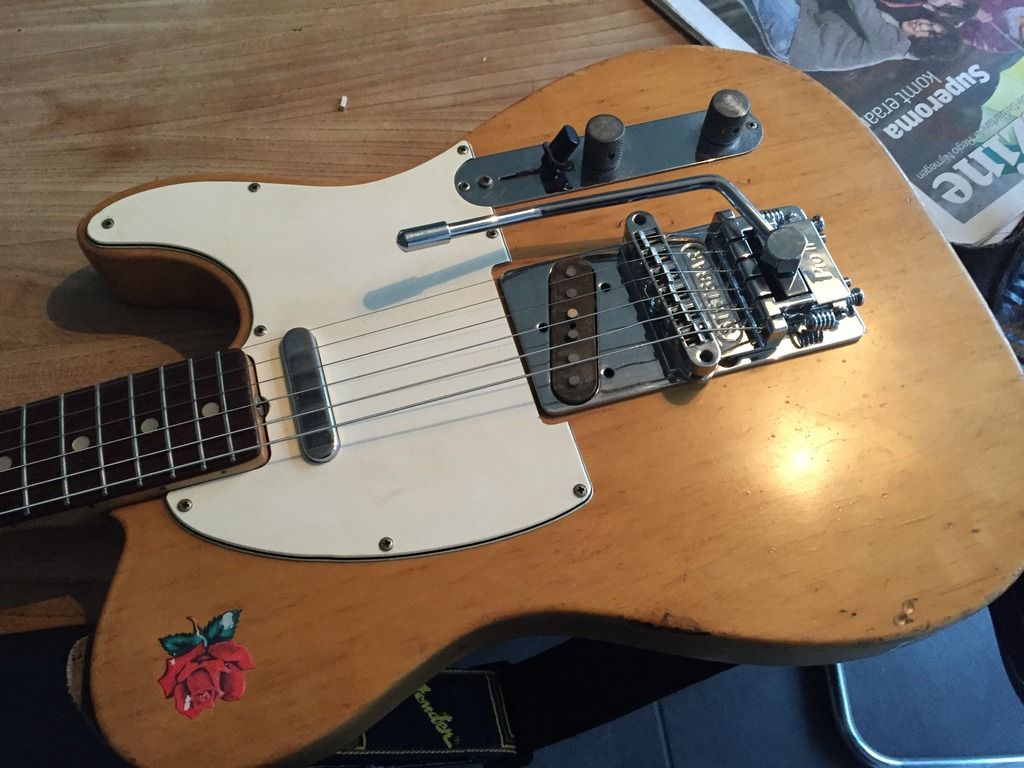

De tremolo doet nog niet veel zo; ik zal hem vanavond afstellen, en morgen probeer ik wel een filmpje te maken van hoe de trem klinkt.
http://i48.photobucket.com/albums/f2...psbzeh7te7.jpg
http://i48.photobucket.com/albums/f2...psans4ivvj.jpg

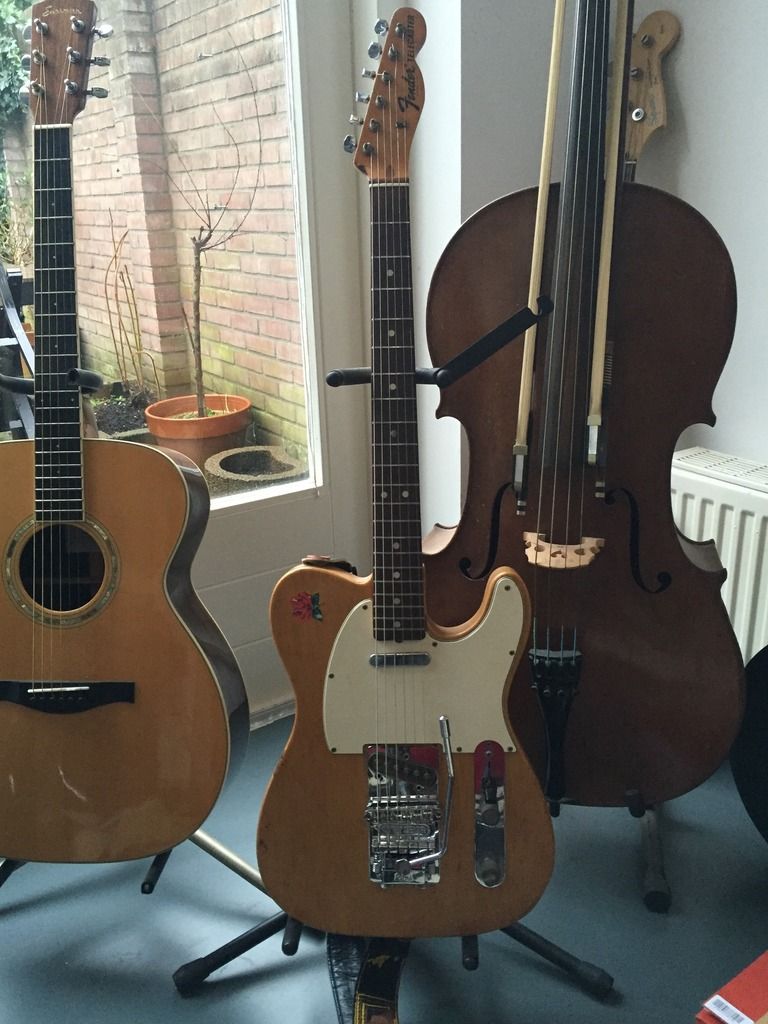

Leuk project!
Heb je die cello ook zelf gebouwd toevallig?
Haha, nee ! Die is uit 1922, gebouwd in Dresden, en nog van mijn oma geweest. Ik heb in mijn jeugd 8 jaar les gehad, tot ik merkte dat meisjes gitaristen veel stoerder vonden.Citaat:
Oorspronkelijk geplaatst door Rikkert
Ik heb hem een jaar of 10 geleden op laten knappen en speel er nu af en toe op. Mooi instrument, dat wel !

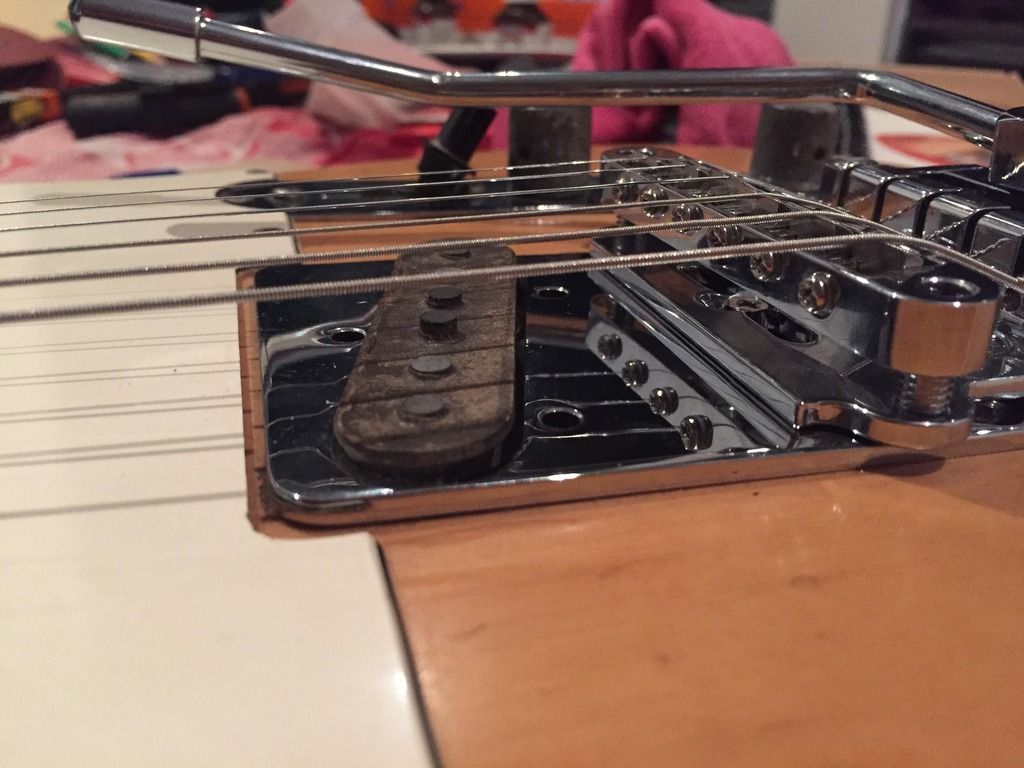

Ik doe iets niet goed. Zadel staat op z'n hoogst, plaatje zit onder de neck, en de snaren lopen nog steeds aan op de frets. Maar kijk hoe hoog de snaren liggen ! Het klinkt ook nergens naar, met het brugelement zo laag. Op één of andere manier klinkt het halselement wél goed zo.
Morgen ga ik verder prutsen.
http://i48.photobucket.com/albums/f2...psyne1kuxu.jpg
Ik denk dat je nu een te grote halshoek hebt, dus de neck shim bij zou moeten werken.
Echt helemaal 1 op 1 uitwisselbaar is het niet inderdaad!
Het is dat je de Stetsbar niet standaard op deze tele wilt hebben, anders zou ik overwegen om de baseplate van de Stetsbar te verzinken in de body.
Bij je metalen gitaar...is er een reden dat je de voorzieningen voor de brug al hebt gemaakt en nog geen halspocket? Het kan wel, maar ik vind het makkelijker om eerst de hals te positioneren en aan de hand daarvan de brug ipv andersom.
Daar heb ik ook aan zitten denken, om de brug in de stalen body te verzinken. Nadeel is alleen dat ik dan aan de Stetsbar vast zit; het 'mooie' is dat ik hem bij een normale body gewoon weer kan vervangen door een normale Telecaster brug als ik dat wil. Ik zal met een neck shim moeten gaan experimenteren tot alles goed zit.Citaat:
Oorspronkelijk geplaatst door D3nnis
Ik zal de gitaar als ie klaar is (en lukt ...) eerst optimaal afstellen met een gewone (6-saddle) brug, en daarna de Stetsbar er op zetten, met een goede neck shim.
Er komt een houten kern in de body, die ik uit een houten Tele body ga zagen. Die body is nu de template voor de stalen body. Ik maak dus geen stalen neckpocket !Citaat:
Oorspronkelijk geplaatst door D3nnis
De positionering van de gaten van de brug in het stalen bovenblad is dezelfde als die in de houten kern. Die komt, inclusief neckpocket, in de stalen body. Brug en hals zitten dus in de houten kern vast. Dat heb ik juist gedaan om de positionering van neck en brug makkelijk te maken. Dus de plaatsing van brug en neck is goed. Eigenlijk vormen die houten kern en de hals de gitaar; het stalen 'omhulsel' is cosmetisch, en om de gitaar vorm te geven.

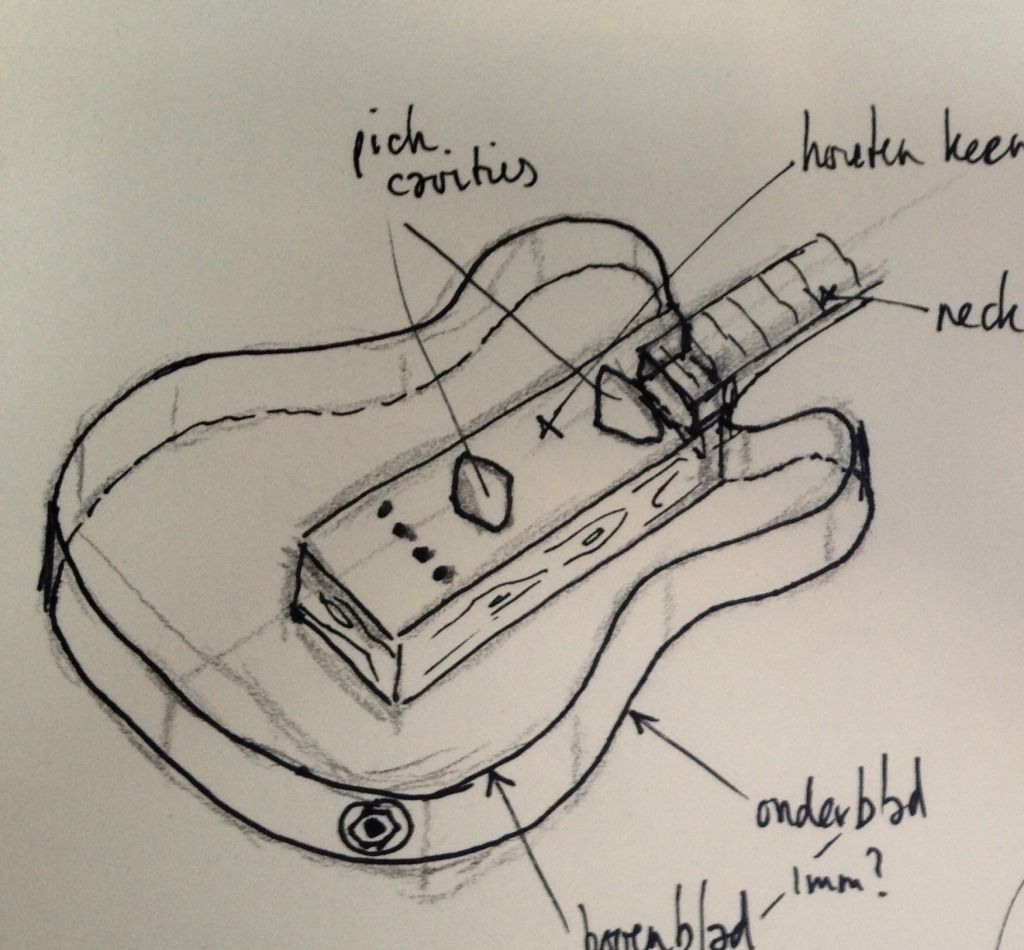

Hier nog een keer het oorspronkelijke plan:
http://i48.photobucket.com/albums/f2...psre56xiwg.jpg
Lopen de snaren aan bij een losse toon ? Of ook als je ergens op de hals speelt?
Als het alleen losse snaren zijn kijk dan naar de hoek van je nut. Als je snaren daar een te flauwe hoek maken gaan ze ook rammelen
Nut is ok. Snaren lopen overal aan ! Het is gewoon de hals van mijn oude Tele, en die is verder prima.Citaat:
Oorspronkelijk geplaatst door Lucid
Heeft iemand een idee waar ik aan geperforeerd staalplaat (dun: 0,7 mm of zo) kan komen ? Liefst omgeving Nijmegen. Ik heb al gegoogeld, maar kan niks vinden !
http://www.hornbach.nl/shop/Geperforeerde-plaat-aluminium-120x0-8-mm-1-mtr/7566021/artikel.html?origin={adtype}&WT.mc_id=nl14a999&WT. srch=1
Als googeld op geperforeerd staalplaat krijg je diverse links o.a zie boven
Gaaf! Je snapt wel dat je nu min of meer verplicht bent om in oktober naar Barneveld te komen voor de DGBM.?
Wasda ? Een bijeenkomst van gitaarbouwers ? DGBM De Gitaar Bouw Meeting ? Lijkt me vet ! Maar dan moet alles wel lukken ...Citaat:
Oorspronkelijk geplaatst door Tabula Rasa
Dank je ! Ik ga eens kijken. En tekenen ... Ik wil de grootte van, en de afstand tussen, de gaten kunnen 'zien'. Het worden iig ronde gaten.Citaat:
Oorspronkelijk geplaatst door motorhan
Exact! Eind oktober in Barneveld. Al jaren lang een groot succes. Hou het forum maar in de gaten en ze hebben ook een website. Exacte.adres weet ik ff niet, maar als je Google gebruikt op: DGMB of Gitaarbouwersmeeting vind je het meteen.Citaat:
Oorspronkelijk geplaatst door The Crash Cowboy
Hallo,Citaat:
Oorspronkelijk geplaatst door D3nnis
Verzinken zou niet nodig moeten zijn. Als je de videos over installatie op een telecaster en aanpassing van de halshoek bekijkt, dan laten ze zien hoe het bedoeld is. En ergens in de eerste video wordt een opmerking gemaakt dat je de pickup moet installeren "zonder" de veren of rubbers, zodat die helemaal omhooggesteld kan worden. Ja, en dan de shim installeren natuurlijk...
Greetz,
Han.
Bedankt; had ik al gezien. Maar zo eenvoudig als op de vid te zien is werkt het niet. Komt wel goed hoor. Ik bouw mijn '71 weer terug in de originele staat (want ik wil er niks aan kapot maken of zo, en ik heb er nu al DRIE dagen niet op gespeeld haha) en ik bouw de stalen gitaar met de 6-saddle brug die ik nog had liggen. Als alles af is dan kan ik nog eens kijken of ik de Stetsbar fatsoenlijk geïnstalleerd krijg.Citaat:
Oorspronkelijk geplaatst door dadgad
Ik ben benieuwd !Citaat:
Oorspronkelijk geplaatst door Tabula Rasa

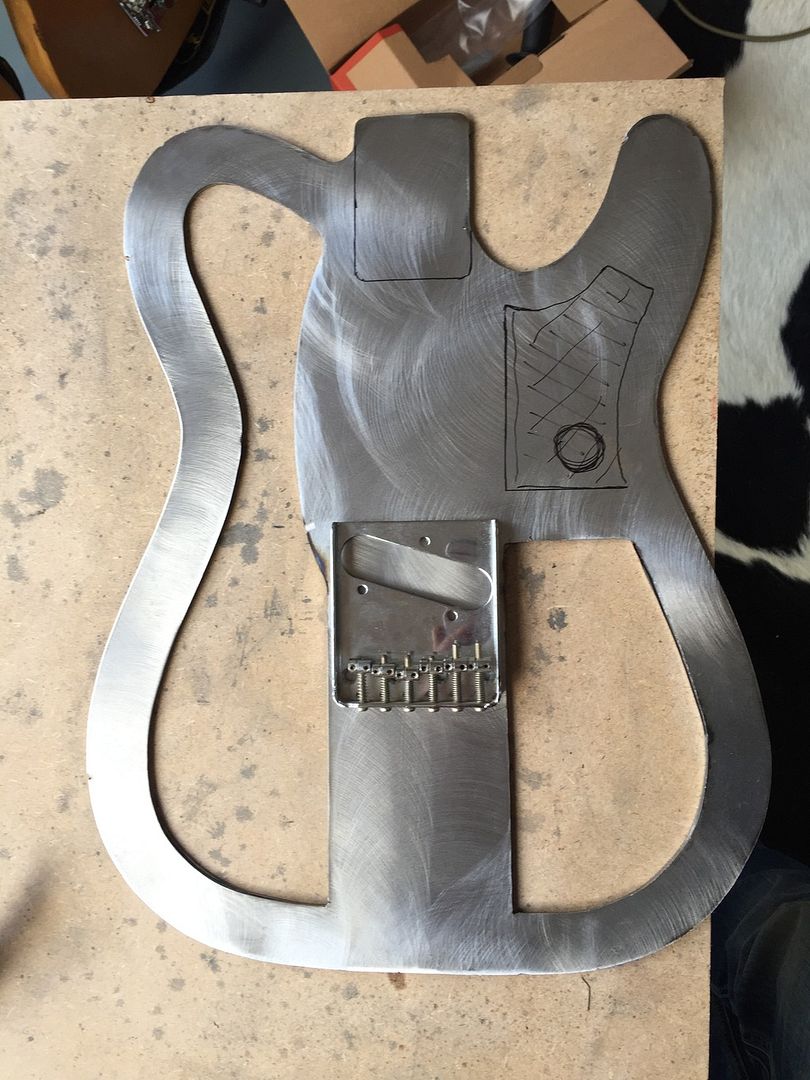

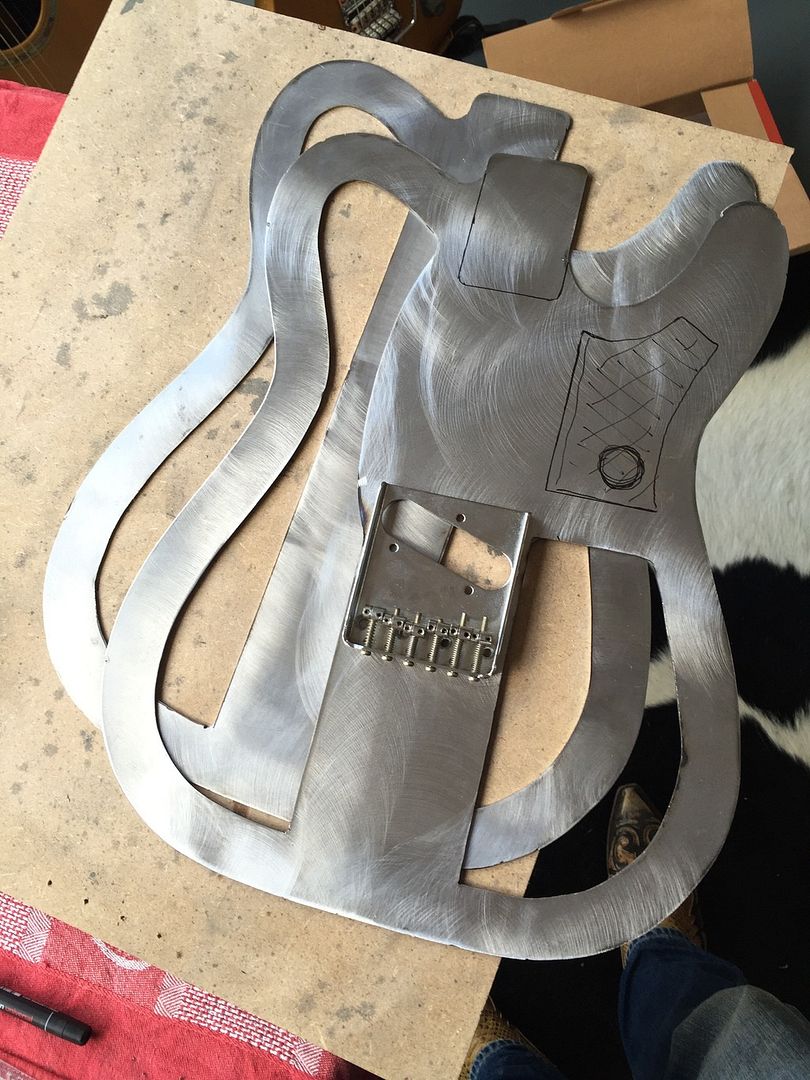

Slijpen en vijlen.
http://i48.photobucket.com/albums/f2...psm9nerjot.jpg
http://i48.photobucket.com/albums/f2...ps2lvvuyvt.jpg
En de Weldmeister aka Grindmaster himself.
http://i48.photobucket.com/albums/f2...psqrt51epo.jpg
dapper ;)
ik denk dat je een nieuw bovenblad gesneden hebt.
't is beter, want de Stetsbar is iets smaller dan een orig. 6-saddle
Hoeveel gewicht heb je nu nog, of al ?
Evt de luchtgaten in aluminium ; dat gedeelte moet geen structurele sterkte geven en weegt wat minder.
T.
Nee is nog hetzelfde blad.Citaat:
Oorspronkelijk geplaatst door flatline
Ik kijk vanavond welk geperforeerd materiaal er in gaat komen, maar ik denk dun staal. Gewicht: nog geen idee, maar een light versie wordt het niet haha !Citaat:
Oorspronkelijk geplaatst door flatline
Ik zaag de houten zijkanten van de body er dus af; er blijft alleen hout over als 'centrale balk' onder de stalen strook midden over de body. Dat gewicht gaat er dus nog af; al het staal komt er bij.
in #161 leek het gat van het brugelement iets te breed, vandaar mijn twee veronderstellingen.
Verlucht staal, dus met 30 % gat ofzo is niet veel zwaarder dan alu; ik denk altijd alle beetjes helpen, maar er is een kantelmoment waarop een gram meer of minder niet meer steekt;
voor mij zou 't al een zit-gitaar zijn :)
Ik ben net aan het herstellen van een spit-aanval haha ! De tijd zal het leren. En idd: het gat voor de pickup is iets te groot, en de oude brug is iets breder dan de Stetsbar. Ik las dat gat nog mooi dicht trouwens hoor.Citaat:
Oorspronkelijk geplaatst door flatline

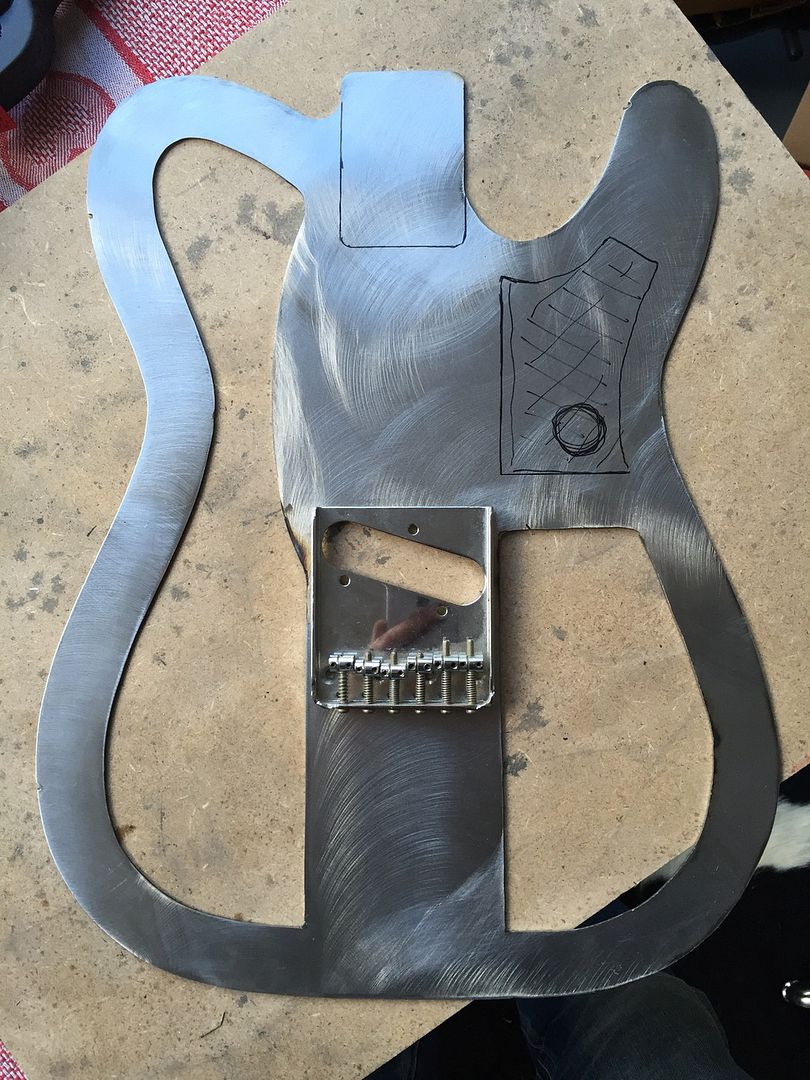

Ik zit net eens te kijken ... Maar eigenlijk heb ik helemaal geen pickguard nodig ! Die zit eigenlijk al in het bovenblad. Er hoeft verder ook niks afgedekt te worden: geen neck-element. Met één (potmeter) of twee (incl. output) gaten in de achterkant kan ik overal bij. Géén slagplaat houdt de gitaar nog meer 'basic' en bespaart ook weer wat gewicht. Wat denken jullie ?
http://i48.photobucket.com/albums/f2...psxpr42548.jpg
