Bestelling gedaan:
- Indisch palissander toets
- Medium jumbo frets
- Radius schuurblok 7.25”/9.5”
- Double action truss rod 460 mm
- Witte binding
- Gibson benen topkammetje
Dus we kunnen weer verder.
Printable View
Bestelling gedaan:
- Indisch palissander toets
- Medium jumbo frets
- Radius schuurblok 7.25”/9.5”
- Double action truss rod 460 mm
- Witte binding
- Gibson benen topkammetje
Dus we kunnen weer verder.
Ik heb ooit op een proefhals die ik maakte de fretslots (in een DIY jig) met mijn japanse zaag gezaagd, maar ik heb eigenlijk nooit geprobeerd of die slots goed zijn. Dus heb ik dat vandaag maar even snel gedaan.
De frets gaan er goed in, en zitten vast, gewoon met een houten hamer. Als ik ze ook nog vastlijm zitten die perfect. Dat scheelt me weer een dure fretzaag en een frethamer.
https://i.imgur.com/EbOPrSa.jpg
https://i.imgur.com/WywamIW.jpg
https://i.imgur.com/Ye76HRV.jpg
De eerste pogingen om de freteinden af te werken. Dat moet ik nog maar even flink oefenen op deze proefhals. Ik denk dat ik hem eerst maar eens helemaal probeer te fretten. Nog nooit gedaan.
https://i.imgur.com/2eMIxFs.jpg
https://i.imgur.com/ucfyD2r.jpg
https://i.imgur.com/5yIT1BA.jpg
In de Firebird komen bredere (medium jumbo) frets.
https://i.imgur.com/CYBNPDa.jpg
Er zijn weer wat spullen binnen:
https://i.imgur.com/in43AAV.jpg
Nou moet dit ...
https://i.imgur.com/PR8C9qn.jpg
... zoiets als dit worden. Ik zie een uitdaging.
https://i.imgur.com/Dw5n6DG.jpg
Van een vorige ervaring weet ik nog dat schaven van rosewood behoorlijk lastig is. Bij het schaven van de toets van de proefhals (ook van palissander) met de Record 96 had ik last van een hoop tear out. Ik ben dus aan de slag gegaan met mijn ‘geïmproviseerde vlakbank’. Eens kijken hoe ver ik kom; als het nodig is kan ik naar mijn vriend met de vandiktebank, maar hij is even uit roulatie door ziekte. En ach, ik heb toch niks beters te doen.
De setup op de werkbank. Twee latjes triplex houden de toets op z’n plaats.
https://i.imgur.com/AUaScFJ.jpg
En dan een flinke dosis elbow grease met de leveling beam.
https://i.imgur.com/sJIFHhZ.jpg
De ruwe toets, met zaagsneden.
https://i.imgur.com/XXO7j0Y.jpg
https://i.imgur.com/DirAksL.jpg
Na 10 minuutjes:
https://i.imgur.com/iAVse9r.jpg
Na nog 10:
https://i.imgur.com/ipJCPsl.jpg
De andere kant.
https://i.imgur.com/Gf3vhf7.jpg
https://i.imgur.com/aYfvBDm.jpg
De schuurbalk loopt snel vol:
https://i.imgur.com/7ZL8Ivt.jpg
Effe de stofzuiger er langs.
https://i.imgur.com/jD8pvHm.jpg
Dit moet er ook uit. De toets moet natuurlijk helemaal vlak worden.
https://i.imgur.com/h19cP7f.jpg
Ik vind de kleuren van het rosewood prachtig. Mooi donker met fraaie strepen.
https://i.imgur.com/XLFVRTJ.jpg
Schuurstof bewaren! Dat kan later nog wel eens van pas komen, vrees ik.
https://i.imgur.com/SAEocn2.jpg
https://i.imgur.com/fetfCYE.jpg
https://i.imgur.com/UYqSVVA.jpg
https://i.imgur.com/lnbbP8Y.jpg
Het is de bedoeling dat de zijkanten van de toets met radius er in 6 mm hoog worden. Ik wil de witte binding (1,5 mm) er tegen lijmen (en daarvoor nog de fretslots zagen) vóór ik de toets op de hals lijm, en de 9.5” radius er in schuur. Ik moet nog even uitvogelen hoe ik de toets op precies de goede breedte ga maken. Dat betekent dat het fretboard voordat ik het lijm 7 à 8 mm dik moet worden.
EDIT: De toets is nu 11 mm dik; beetje veel om er 3 of 4 mm met de hand af te schuren. Ik kan er weer een jig voor de bovenfrees voor maken, net zoals voor het vlakken van de headstock, om er aan één zijde een paar mm af te halen.

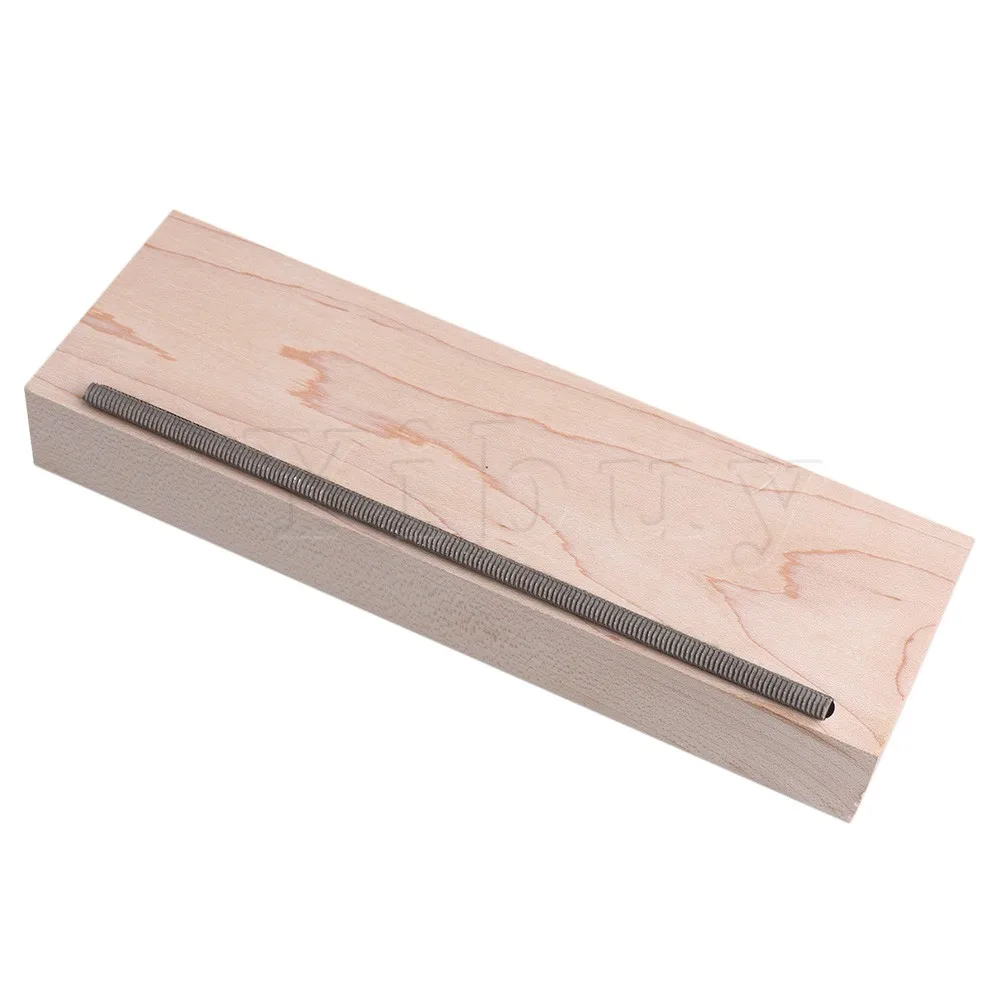

Is dat een draadeind op een stuk hout ?Citaat:
Oorspronkelijk geplaatst door Erik de Perik
Of zo iets, zelf maken:
https://i.imgur.com/bvbEQPg.jpg
Ik hou m'n mond verder wel....... :seriousf:
Hahaha ! JIJ ???? Nergens voor nodig. (En dat lukt jou toch niet.)Citaat:
Oorspronkelijk geplaatst door Erik de Perik
:seriousf:
Het was ook fantasie ;)Citaat:
Oorspronkelijk geplaatst door The Crash Cowboy
De toets.
Ik heb ik mijn impro vlakbank met de bovenfrees de dikte teruggebracht van 11 mm naar 8 mm. Als ik er een radius in maak worden de zijkanten nog wat lager, rond de 6,5 mm. Dat is precies goed voor de witte binding die er langs komt. Als de toets te hoog is kan ik nog iets van de onderkant weghalen.
Het wegschuren van de zaagsneden is met een schuurblok en 80 grit toch wel een hoop werk. Ik was lekker de Giro en de F1 kwalificatie aan het bekijken, en onder elk reclameblok schuurde ik weer een stukkie. Zo werd het niet zo’n enorm saaie lange klus, hahaha !
https://i.imgur.com/FZkA3oU.jpg
https://i.imgur.com/Za6w22N.jpg
Eindresultaat van kant 1. Dit wordt de bovenkant. Er zitten nog minimale zaagsneetjes in, maar die zullen verdwijnen onder het radiusblok.
https://i.imgur.com/QixzPjx.jpg
Gelukkig hoefde ik maar een kant diep uit te schuren. De onderkant heb ik vlak gemaakt in deze slede voor de bovenfrees. De dikte is meteen tot 8 mm teruggefreesd. Even paniek: mijn bovenfrees deed helemaal niks meer. Maar toen ik even de stofzuiger op wat kieren had gezet deed ie het weer. Toch maar eens uitzoeken hoe ik zo’n ding schoon hou met al dat stof.
https://i.imgur.com/q8IRWlD.jpg
https://i.imgur.com/9EH6iZe.jpg
https://i.imgur.com/mEkhmNG.jpg
https://i.imgur.com/JpkXa2s.jpg
Natuurlijk moet ook de gefreesde kant nog glad geschuurd worden, maar dat was niet veel werk.
https://i.imgur.com/wABAHVD.jpg
https://i.imgur.com/dN8F9cT.jpg
De toets is nu 8 mm dik.
https://i.imgur.com/9AArLFP.jpg
Het truss rod kanaal is ook klaar. Die past er prima in.
https://i.imgur.com/pXmVxEw.jpg
https://i.imgur.com/YJZZfdz.jpg
https://i.imgur.com/J0XiGTe.jpg
Ik moet nog een holte maken om met de imbussleutel bij de bout van de truss rod te kunnen. Dat lijkt me met de Dremel niet zo moeilijk.
https://i.imgur.com/a4crxkl.jpg
Volgende klus: uitzagen en -frezen van de toets.
https://i.imgur.com/mAtSjfx.jpg
Ik wil langs de toets een binding van 6 x 1,5 mm maken. Ik heb binding gekocht van 6,35 x 1,5 mm, en ik zit uit te vogelen hoe ik dat ga aanpakken. Ik heb geen bindingfreesje; voor die 1 à 2 gitaren die ik bouw zijn die behoorlijk prijzig, en mijn bovenfrees is eigenlijk maar een onding (of mijn vaardigheden zijn niet perfect natuurlijk). Ik ben bang dat ik het fretbord verklooi met de bovenfrees. Ik zou nog een proefje kunnen doen met het freeshulpstuk van de Dremel.
Wat ik van plan ben:
- De positie van de frets op de toets markeren en de slots ondiep inzagen. De toets is nu nog overal haaks en dat maakt het makkelijker dan op een tapse toets;
- De toets langs de template op dezelfde maat als de hals uitfrezen;
- Langs een shooting board de randen van de toets aan iedere kant 1,5 mm afschaven. Dat lijkt me het meest nauwkeurig en controleerbaar;
- De fretslots inzagen, en ze diep genoeg maken voor de radius;
- De binding langs de toets lijmen;
- De toets op de hals lijmen en vlak met de hals maken. De binding komt aan de onderkant gelijk aan de toets te zitten;
- De radius in de toets schuren met een radiusblok, tot de zijkanten van de toets even hoog zijn als de binding;
- Fretten.
Dat lijkt mij de makkelijkste manier. Of weten jullie een betere manier (zonder bindingfrees) ?
Ik dacht dat een behoorlijk freesje niet veel meer dan 15 EUR zou moeten kosten. Mijn vroegere baas zou me midden in m'n gezicht uitlachen, maar wij freesden spul zoals 42CrMo4 en geen hout.
Ik heb de afgelopen dagen veel gefreesd, en er zitten me te veel (kleine) foutjes en uitglijdertjes in. Bij wat ‘grover’ werk zijn die foutjes wel weg te schuren, maar een binding van 1,5 mm komt nogal nauw. Dus ik wil het het liefst zonder frees proberen ... Het zijn allemaal rechte stukken, dus met de schaaf langs een shooting board zou moeten lukken. Dat kan ik vrij aardig, haha !Citaat:
Oorspronkelijk geplaatst door Erik de Perik
En ik vond hier idd een niet-te-duur 1,5 mm bindingfreesje:
Ik ben zeker geen deskundige maar weet wel dat bij verspanen hoek en snelheid belangrijk zijn, er van uitgaande dat de frees en de machine in orde zijn.
De toets is nu helemaal haaks: ik heb de zijkanten recht geschaafd. De breedte is nu overal 70 mm.
https://i.imgur.com/Hk2lqzO.jpg
De hoeken zijn ook haaks en het uiteinde bij de nut is vlak en recht.
https://i.imgur.com/1J569Jd.jpg
https://i.imgur.com/FkvBHZp.jpg
Verder heb ik mijn fretzaag-hulpstuk geüpdatet.
https://i.imgur.com/HznQ6jO.jpg
Even een testje in een stuk afvalhout:
https://i.imgur.com/hLIUVN4.jpg
Volgende stap: fretslots zagen. Wordt vervolgd.
https://i.imgur.com/ARUbEOB.jpg
Ik ga de fretslots inzagen langs een (vrijwel) 1:1 tekening van de hals die ik heb. Daarmee kan ik in mijn jig de slots het meest precies uitzagen. Ik lijm die tekening langs de centerlijn tegen de zijkant van de toetsblank, en zo kan ik iedere fret op de tekening precies voor de zaaggleuf in de jig leggen en inzagen.
De scale length van een Firebird is 24.75” (628,65 mm). De tekening klopt bijna: de scale length daarop is 24.80” (629,92 mm). Omdat ik toch alles zelf kan bepalen doe ik het zo; uiteraard moet ik dan wel de plaats van de brug nog goed uitmeten, maar dat moest ik toch al. En die 1,27 mm zal het verschil in bespeelbaarheid niet maken, toch ? Of zie ik iets over het hoofd ? Ik moet hooguit een nieuwe notched fretboard ruler maken, of de ouwe 24.75” een beetje aanpassen.
Ik kijk af & toe even maar het is geen spoedje hè. :D
Haha nee hoor. Morgen pas. :seriousf: :seriousf: :seriousf:Citaat:
Oorspronkelijk geplaatst door Pepe
Ik heb de fretslots in de toets gezaagd. Maar eerst heb ik de toets met de router nog wat dunner gemaakt, want het topkammetje kwam er niet eens boven uit. De toets is nu 6 mm; dat betekent dat ik als de radius er in zit aan de zijkanten iets van 5 mm overhoud voor de binding.
De slede voor het uitzagen van de frets was daar prima voor geschikt:
https://i.imgur.com/SGNSuZE.jpg
https://i.imgur.com/0mizUbz.jpg
https://i.imgur.com/e4J2ycm.jpg
Alles zat vast, en ging weer makkelijk los, met schilderstape en secondenlijm.
https://i.imgur.com/4xZK0Lt.jpg
Een klein beetje schuren.
https://i.imgur.com/WpO1SJl.jpg
Topkammetje tegen de toets.
https://i.imgur.com/BE6647Y.jpg
https://i.imgur.com/nK7N8Y5.jpg
https://i.imgur.com/vNlz1vD.jpg
De binding steekt nu een heel klein beetje boven de toets uit. Die past dus in elk geval op de zijkant van de toets.
https://i.imgur.com/yeQvXkI.jpg
De frets inzagen. Ik heb de papieren mal met de middellijn langs de toets geplakt, en zo in mijn jig de fretslots ingezaagd. Nog niet op de goede diepte, want ik wil hem eerst pas maken met de hals.
https://i.imgur.com/GdPOMgm.jpg
In de jig:
https://i.imgur.com/lZ61vtl.jpg
Ik kan de template op deze manier op precies de goede plaats in de verstekbak leggen.
https://i.imgur.com/VZdw8Ad.jpg
Voor de zekerheid: eerst even proberen.
https://i.imgur.com/jS38kGi.jpg
https://i.imgur.com/O29ve8g.jpg
Daar gaat ie dan !
https://i.imgur.com/Y4ED7AQ.jpg
https://i.imgur.com/wSbCBxy.jpg
https://i.imgur.com/idunIYD.jpg
https://i.imgur.com/QliAnOQ.jpg
https://i.imgur.com/stXhw3s.jpg
Misschien heb ik erover heen gelezen maar hoe voorkom je dat je te diep zaagt?
Mooi man!
Ik heb toevallig gisteren een paar gitaar spelende jongens op m'n werk jouw foto's laten zien. Ze waren erg onder de indruk.... zelfs een paar die geen gitaar spelen trouwens! :ok:
De slots zijn nu alleen maar ingezaagd om hun positie te markeren. Dat gaat een stuk makkelijker op een rechte haakse toetsblank, vandaar. Als de inlays in de toets zitten schuur ik er een 9.5” radius in en daarna zaag ik de slots op de goede diepte. Je kan de diepte van de frettangs op je zaag markeren met een stuk tape. Dan kan je ook overal in de radius dezelfde diepte zagen. Als de slots overal goed zijn lijm ik de binding langs de toets en de toets op de hals. Daarna komen de frets er in. De binding ‘verbergt’ de tangs aan de zijkant. Zo iets dus:Citaat:
Oorspronkelijk geplaatst door Superjohn
https://images.reverb.com/image/uplo...gsblzo3wve.jpg
Haha ! Ik voel me gevleid. Maar voor ‘leken’ is er nog maar weinig gitaar te zien, in alle 23 pagina’s. Wat voor werk doe jij dan ?Citaat:
Oorspronkelijk geplaatst door Erik de Perik
Ik werk in een gekkenhuis :seriousf:
Nahja in een gesloten jeugdinrichting en ik heb nu toevallig een paar gitaar geïnteresseerde jongens. Waarvan eentje echt talent heeft, hij leert snel en heeft ook een brede muzieksmaak. Ik maakte hem kennis met een paar grote gitaristen, waaronder EvH en toen die een paar weken later overleed condoleerde hij mij, samen met een jongen uit Jemen die niet zoveel met EvH heeft maar begreep dat het mij wel wat deed. Alle hoop is duidelijk nog niet verloren!
Gaaf ! Ik heb jaren in de jeugdzorg/verslavingszorg gewerkt; eerst als straathoekwerker en de laatste jaren als teamleider in een zwerfjongerenopvang. Nu met vervroegd pensioen.
En Eddie heeft de eerste 7 jaar van zijn leven in
my hometown Nijmegen gewoond, haha ! Zijn ouwe huis hier schijnt de laatste weken een soort bedevaartsoord te zijn.
Hey leuk man! Geen vervroegd pensioen voor mij trouwens, ik mag nog zo'n 10 jaar :D
Ambulant is nu wel het toverwoord, logisch ook wel, de gemeente houdt van uurtje-factuurtje. Ik ben inmiddels wel helemaal klaar met de jeugdzorg en zou graag weer naar de handel willen. Ook wel graag naar de offshore maar dat ligt momenteel wat moeilijk, samen met mijn leeftijd.
Oh ja Rozemarijnstraat 59 is een bekende plek nu ineens. Ik ben altijd een groot fan van EvH en de band geweest maar ik hou me nu rustig op bijv. FB. Er blijken lui (zelfs ex-bandgenoten van mij) die nooit veel interesse hadden, nu ineens enorme fans te zijn. Herinneren zich het uitkomen van VH1 terwijl ze toen nog niet eens geboren waren....
Ik werd in 2015 ‘boventallig’ en zit sindsdien thuis. Ik was trouwens ook goed klaar met de zorgsector. Eén grote bureaucratische zutzooi. Dus ik vond het (buiten de financiën) niet zo’n ramp dat dat ophield.
Ik ben zelf niet zo’n fan van Van Halen, maar die gozer ken wel speule. Alleen van de solo in Thriller krijg ik wel kippenvel.
Ik denk dat ik in 2015 niet boventallig had willen worden, maar nu inmiddels graag. Het is één grote afrekencultuur, we krijgen alleen maar meer 'managers' en Human Racehorses kutjes. Nog even en we draaien op 20+ meiskes, die mij ook nog eens mogen coachen en sturen en bij een fysiek conflict vinden dat ik dat maar moet doen. Overigens bij andere zaken wordt er ook al snel aan mij gerefereerd ;) Altijd er voor gezorgd dat we een sterk team hadden, maar we krijgen zoveel collega's 'cadeau' dat wij het ook niet meer bol kunnen werken. Verder krijgen wij zo'n 1000 vragen per jongeren en we krijgen zo'n 100 jongeren per jaar. Dit moet dan door een regelmatig wisselend team van max 10 personen geregeld worden. Omdat ik veel ervaring heb krijg ik vaak de meer complexere jongeren als mentorkind en vaak ook 2 stuks tegelijk. Goddank word ik dan gecoached door een collega met nog niet de helft van mijn ervaringsjaren.
Ohja.... Van Halen....!!
Fan van het eerste uur en altijd gebleven. Wel qua songs en uitvoering een duidelijke voorkeur voor het DLR tijdperk.
Tja, die managers worden nooit boventallig. Maar ok, back on topic maar weer.
:punk:
Daar gaan wij niets aan veranderen helaas.
Dus........ mooie bouw man...!!!!
Haha, o ja. Daar hadden we het over. Thanks man !Citaat:
Oorspronkelijk geplaatst door Erik de Perik
De toets is uitgefreesd. Ik heb dat langs de template voor de hals gedaan.
Eerst met de lintzaag:
https://i.imgur.com/alHmTFr.jpg
https://i.imgur.com/nTi4i8y.jpg
Daarna met de bovenfrees langs de mal.
https://i.imgur.com/sm7vxaZ.jpg
https://i.imgur.com/2ajUYTg.jpg
https://i.imgur.com/cWjO1LK.jpg
Gelukt, zonder tear out. Ik was even huiverig voor de fret slots in de zijkant, maar dat is helemaal goed gekomen.
https://i.imgur.com/3dYxp9L.jpg
https://i.imgur.com/JKFH3jF.jpg
https://i.imgur.com/Yiq4ub0.jpg
Het past allemaal precies. Nu moet er alleen aan iedere kant 1,5 mm af voor de binding. Ik ga dat doen met een shooting board en de lange Record 06 schaaf.
https://i.imgur.com/vePtPbH.jpg
Dit deel van de hals wordt in de body gelijmd; er moet nog een stukje af. De verbinding wordt onzichtbaar, omdat die onder de neck pickup komt te zitten.
https://i.imgur.com/8a2wsQ3.jpg
De toets is nu aan iedere kant 1,5 mm dunner, voor de binding. Dat ging onverwacht goed en snel, en vooral nauwkeurig, met de Record schaaf.
Ik heb eerst de definitieve positie van de topkam gemarkeerd:
https://i.imgur.com/kVovMvn.jpg
https://i.imgur.com/UUnVgnt.jpg
Daarna heb ik de toets aan twee kanten 1,5 mm smaller geschaafd.
https://i.imgur.com/9BMfEWX.jpg
Tussendoor steeds op dezelfde plek de breedte meten, en dan steeds een paar halen met de schaaf, langs iedere kant ongeveer evenveel.
https://i.imgur.com/OIydpVy.jpg
https://i.imgur.com/uqEKgGL.jpg
https://i.imgur.com/pz0YzkR.jpg
3 mm schaafsel. Valt mee !
https://i.imgur.com/aIVw24n.jpg
Aan één kant is er 1,5 mm van de toets af.
https://i.imgur.com/aohJ10b.jpg
Op het laatst paste ik de binding na iedere schaafbeurt.
Ik wil dat de hals een fractie breder is dan de toets, zodat ik de binding niet teveel af hoef te schuren, maar het hout van de toets. Zo blijft de binding overal even breed.
https://i.imgur.com/0askg8T.jpg
https://i.imgur.com/PylF8Ul.jpg
Dat heeft wel wat. Mooi toch ?
https://i.imgur.com/apToerE.jpg
https://i.imgur.com/oWw4GSK.jpg
Netjes gedaan zo. Ziet er strak uit.
Netjes werk hoor. Ik vind alleen dat de toegang naar de trussrod moer zo kort is vanaf de headstock. Zou je dat niet wat langer en breder willen maken?
De truss rod steekt voorbij de topkam; ik moet de toegang nog maken. En een mooi Firebird dekseltje.Citaat:
Oorspronkelijk geplaatst door Orpheo
https://i.imgur.com/8dTEE8c.jpg
