Het lijkt mij als de 8 ohm een aftakking van de 16 ohm is dat je de switches nooit zo kan gebruiken mischien beter een schakelaar gebruiken om tussen 8 of 16 te gebruiken.
Als je nu de 8 ohm uitgang gebruikt staat nog steeds de volle wikkeling kortgesloten
Als je de 16 gebruikt lijkt het me nu een 8 ohm uitgang
Schiet maar als ik het vekeerd zie
FF een wissel schakelaar met de twee taps verbinden en de midden aftakking naar de output jack doen
Hoi,

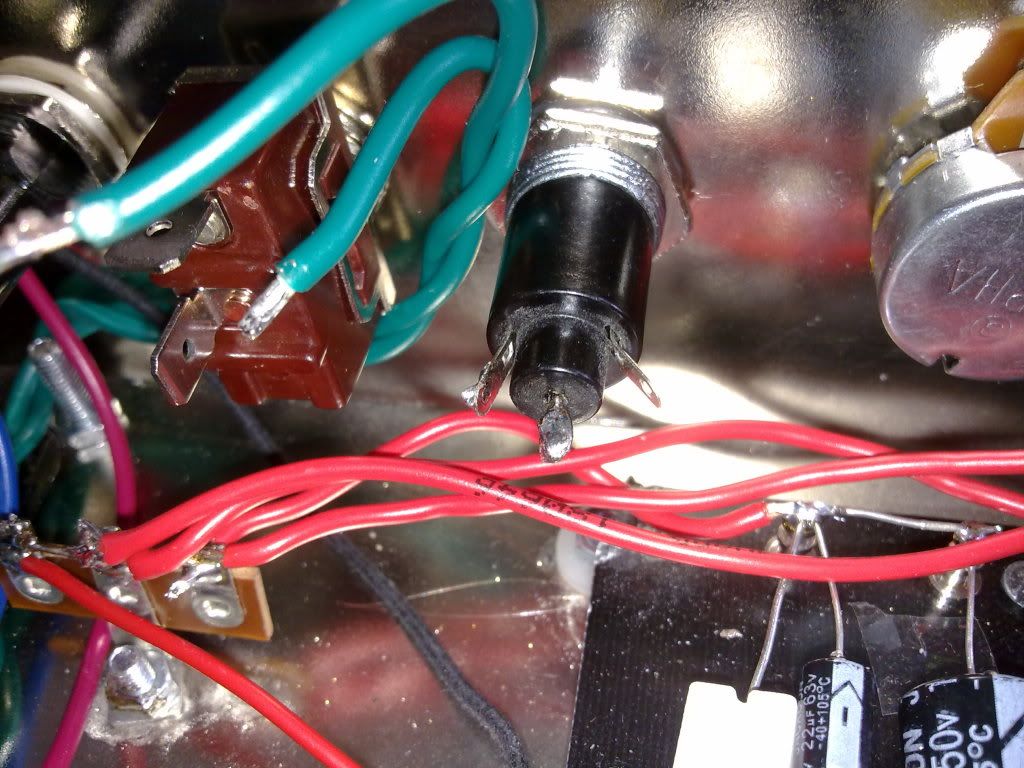

Een volgende vraag. Ik moet volgens het schema die 2 groene draadjes (6,3V beide) aan het aan/uit lampje bevestigen, vervolgens moet ik die doorlinken naar de buis (filaments), bij het lampje moet ik ook 2 x 100 ohm naar ground solderen (vanaf waar de groene draden zijn bevestigd). Moet ik beide draden aan de buitenste zijde solderen of 1 in het midden en 1 aan buitenkant (zie foto). Graag jullie reactie.
http://i201.photobucket.com/albums/a...tering/5e3.jpg
Hoeveel uurtjes heb je er nu al inzitten?
Ik dacht altijd dat een lampje twee aansluitingen heeft. Of je hebt een tweekleuren led of de buitenste aansluitlippen zijn doorgelust. Maar zonder meter weet ik bijna zeker dat de middelste aansluiting de centeraansluiting van een lampje is. Je hebt toch een meter?Citaat:
Oorspronkelijk geplaatst door larsje
De Baco heeft deze ook een tijdje gehad erg el cheapo, de lipjes zitten aan elkaar en het pinnetje in het midden is de 2e pool, maar waarschijnlijk is bij deze ook het "glaasje" aan de voorkant van plastic en deze smelt als je er een echt lampje in pers.
hij, ja die heb ik. De buitenste aansluitingen hebben contact met elkaar de middelste ook met alebei buitenste. Ik heb er even een negen volt batterij aangezet. Als ik de min op het binnenste aansluiting zet en de plus op de buitenste krijg ik licht. Het is geen ledlampje maar een gewoon lampje. Ik kreeg deze trouwens als geheel geleverd dus met lampje erbij. Nu een idee hoe het moet?
Komkom Lars, een beetje de grijze massa aan het werk zetten. Je weet waar je spanning op moet zetten dus tis een kwestie van draden solderen en twee weerstandjes naar massa.Citaat:
Oorspronkelijk geplaatst door larsje
:dontgeti: Damn.....zeg ik het toch weer voor, sorry.
ik ga weer een domme vraag stellen (of bestaan die niet-)), op beide draden staat toch spanning? Moet ik die op 1 punt vastzetten of aan de buitenste 'plus' kanten?
nb. ik heb wel een grijze masse, maar er zit nog wat weinig electronica kennis in -))
Dat respecteer ik, niet iedereen is hetzelfde maar waarom begin je dan aan zo'n project? Ik heb het idee dat dit een heeeeeel lang topic gaat worden.Citaat:
Oorspronkelijk geplaatst door larsje
Maar....genoeg geluld, je hebt twee draden toch? Soldeer er één aan het middenpuntje en één aan een lip, maakt niet uit welke. Aan elke draad soldeer je een weerstandje en de andere kant van de weerstandjes leg je aan massa.
Hi, dat zou best wel eens kunnen dat het en lang topic wordt....ik vind het leuk om te bouwen al doende te leren. alhoewel ik begrijp dat ik wat moet gaan lezen hoor over buizenversterkers, etc. Maar in grote lijnen begin ik te snappen hoe het werkt, voeding, weerstand, buizen, etc. In ieder geval dank voor je hulp die wordt erg gewaardeerd!
Beginnen met simpele dingen doorrekenen. Batterijtje, lampje, wet van ohm etc. Waarom is een batterijspanning lager als je een lampje aansluit. Daarna uitzoeken waarom niet elke meter (meetfout) dezelfde waarde aangeeft ondanks dat ze wel goed zijn. Dit soort dingen moet je eerst helemaal door hebben anders loop je onherroepelijk vast en verval je in lange topics. Voorlopig helpen we je wel maar op een bepaald moment moet je het toch zelf een keer kunnen.Citaat:
Oorspronkelijk geplaatst door larsje
ga ik zeker doen, ik heb nog een paar laatste vragen over dit project en dan is ie klaar. daarna maar eens aan de slag met de kennis. is er ook zoiets als buizenversterkers voor dummies?
Zie vorig bericht :makeup:Citaat:
Oorspronkelijk geplaatst door larsje
Als je één jaar bent begin je met een loopkarretje, dan misschien een driewielertje en vervolgens een fietsje met zijwieltjes etc. Stap je gelijk in een Maserati gaat het zeker fout...toch?
Haha, zit echt te lachen hoor -)) je hebt wel gelijk. Wellicht heb ik de insteek van het forum verkeerd ingeschat, dacht dat het ook voor nitwits zoals ikzelf bedoeld was. Ik ga maar eens klein beginnen na dit project, mijn natuurkunde lessen weer eens ophalen...
Nog 2 (korte) vragen op dit moment, de waarde van de weerstand bleeder, maakt deze nog iets uit of moet dat specifiek die 100 K zijn of mag dat ook een andere waarde zijn. Daarnaast heb ik alleen nog een 300pF hier ipv de 500 pF die aangegeven wordt over de toon en volume pot heen, maakt dat veel uit in geluid?
Voor de 100k mag je ook 220k nemen maar de ontllaadtijd wordt dan langer. Voordeel is dat de bleeder minder invloed heeft op de voeding in bedrijf.Citaat:
Oorspronkelijk geplaatst door larsje
300pF of 500pF scheelt wel veel. Of je het echt gaat horen betwijfel ik, zou je moeten proberen.
Natuurlijk kun je hier je vragen stellen, altijd wel iemand bereid je te helpen. Maar als je iets wil leren en begrijpen waarom de dingen werken zoals ze werken begin je beter zoals ik hierboven zei. Een schakeling bouwen volgens zo'n bouwplaat (layout) leert je alleen solderen, meer niet. Of je moet een flinke pestklap krijgen dan leer je daar ook vast aan wennen. Verder is het gewoon een dure soldeeroefening waar je (als je geluk en veel hulp van een forum hebt) een werkende amp aan overhoud. Maar iets van leren geloof ik niet in. Laat je vooral niet ontmoedigen door mijn negatieve uitlatingen maar ik vind het belangrijk eerlijk te zijn.Citaat:
Oorspronkelijk geplaatst door larsje
Ik ben ook met mijn eerste buizenversterker bezig maar ik heb me wel bijna een half jaar ingelezen om met meer vertrouwen en veiligheid(!) dit klusje aan te pakken.Citaat:
Oorspronkelijk geplaatst door cluseau
Natuurlijk snap ik nog steeds de werking van een buis niet en stel ik genoeg domme vragen, maar ik heb het ook steeds vaker bij het juiste eind en kan ook veel meer zelf uitzoeken omdat mijn basiskennis begint te settelen. Ik probeer ook zo vaak mogelijk het zelf uit te zoeken en dan om bevestiging te vragen. Dat is niet alleen fijner voor je mede-forumgenoten, maar daar leer je ook enorm veel van!
Ik hoop dat je voldoende kennis en kunde verzameld hebt tegen het einde van je project dat je 'm veilig aan kunt zetten en door kunt meten ...
oke, helder en klopt wat je zegt, ik leer vooral solderen nu en enigzins te snappen hoe in grote lijnen een buizenversterker werkt (trafo, buis, toonregeling, ingang, uitgang, etc.)
ontlaadtijd is de tijd die het duurt dat de caps leeg zijn toch, hoe meer weerstand hoe langer het duurt dus?
... en dan nog moet je altijd meten of ze wel leeg zijn voordat je er met je handjes in gaat!Citaat:
Oorspronkelijk geplaatst door larsje
En ja, des te hoger de weerstand des te lager de stroom, des te langer het duurt voordat een cap leeg is. Des te hoger de weerstand, des te lager de belasting van de voeding als hij in bedrijf is. Iets met een "gulden tussenweg"?
juist (und so weiter)Citaat:
Oorspronkelijk geplaatst door larsje
hoe heten die soldeeroogjes waar je alle aarde draden aan vastsoldeert. ik kan ze niet vinden bij de webshop.
sorry gevonden
Citaat:
Oorspronkelijk geplaatst door larsje
http://www.newtone-online.nl/catalog...eeroog&x=0&y=0
soldeeroog of solderlug
update:
uitgang jack nu uitgevoerd met een switch om te schakelen tussen 8 en 16 ohm (goed aangesloten?)
5Y3GT aangesloten op 2 en 8 (geel is 5V 3A) en op 6 en 4 (rood is 660 VCT)
blauwe draadje op 8 komt van de standby schakelaar, onderste lip (goed aangesloten?)
http://i201.photobucket.com/albums/a...4042012393.jpg
http://i201.photobucket.com/albums/a...4042012394.jpg
Zie ik het nou goed dat de draden niet door de ogen van de buisvoeten heen gaan maar er tegenaan gesoldeerd zijn?!? En waarom die enorm lange (2mm is enorm lang) gestripte draden?Citaat:
Oorspronkelijk geplaatst door larsje
Als dat maar goed gaat/blijft.
ga er weer mee aan de slag, dank je
Ik ga echt niet de soldeerheilige uithangen, maar van die klodders soldeer word ik niet bepaald vrolijk van.Citaat:
Oorspronkelijk geplaatst door larsje
En wederom heb ik het vermoeden dat het draad op de switch niet door de ogen heen gaat maar er lafjes tegenaan zit ... En alweer die enorm lange blote draden. Een buizenamp heeft nogal wat vermogen op hoge voltages, dit vind ik alles behalve veilig. :stop:
http://presentcompany.nl/cms2/upload...itie_Kleur.png
Je hebt koude lassen, maar vast is vast en 500V slaat eventueel door plastic heen:ok:.
sorry? moet ik nu opnieuw solderen en draden korter maken of niet?
Die witte draad kan met heel weinig moeite kortgesloten worden met ground (via switch naar behuizing) of de andere 2 polen op de switch. Als je dat niet erg vindt: gewoon zo laten! :ok:Citaat:
Oorspronkelijk geplaatst door larsje
Waren 2 aparte 8/16 ohm jacks niet verstandiger om te maken ipv zo'n gammele switch?
oke, ga ik die opnieuwe solderen evenals een deel van de eindbuizen en de 5Y3GT, want natuurlijk heb ik geen zin in kortsluiting, krijg ik bruine vingers van....die switch werd mij geadviseerd in een eerdere post, vandaar.
Schakelaar is ook niet zo erg maar er zijn ook zwaardere typen schakelaars. Maak je niet druk, tenslotte is een jackplug ook niet ideaal wat contact betreft. Zorgwekkender is idd de kwaliteit van de lasjes maar dat wist je al. Ik krijg de indruk dat je te lang verwarmt. Een lasje kun je binnen een seconde maken. Alles wat je langer doet verbrand alleen maar de flux en uiteindelijk het tin. We hebben het er al eens eerder over gehad toch? Hete bout van min 50W en snel lassen. Kwestie van oefenen.Citaat:
Oorspronkelijk geplaatst door larsje
oke dank je, klopt inderdaad dat ik wat lang las. 50 watt bout zit er even niet in, zal het moeten proberen met die 30 wat.
Als ik het goed begrijp:
1. draad vertinnen (of bij 2 draden eerst draden om elkaar draaien en dan samen vertinnen)
2. oogje vertinnen
3. draad door oogje steken en vastzetten (mechanisch)
4. warm maken van beide componenten en een beetje soldeer erbij (hier twijfel ik over....)
5. kort erop houden, dan loslaten van bout en een paar seconden niet bewegen van de componenten
6. soldeersel moet een beetje blinken en niet teveel
Citaat:
Oorspronkelijk geplaatst door larsje
Je hoeft niets in elkaar te draaien als dat niet noodzakelijk is. Het enige waar je voor moet zorgen is dat de te solderen onderdelen spanningloos (mechanisch) op zijn plek blijven zitten. Nix van tevoren verwarmen maar bout tegen het te solderen object houden en meteen soldeer toevoegen. Nu goed opletten, zodra het tin wordt "aangepakt" door de soldeerlip de bout onmiddelijk weghalen en las enkele seconden met rust laten om het stollingsproces niet te verstoren. Dat zou resulteren in een brosse las. Probeer maar eens op een paar stukken oud draad. Ow, "schoon" en "flux" zijn hier de toverwoorden. Flux zit in je tin als het goed is maar voor heel even.
ah oke, van te voren wel vertinnen of ook niet?
Nee hoor, doe ik nooit.
edit
Vooral snel voldoende (maar niet teveel) soldeer toevoegen. Je zal dan zien dat je aan 30Watt tekort komt en het te lang duurt.
oke, gisteren een tijdje bezig geweest met zoveel mogelijk soldeerverbindingen opnieuw te solderen (daar waar ik goed bij kon).
Overtollig soldeersel verminderd en alles door de oogjes heen gesoldeerd. Hopelijk nu een goedkeurend knikje achter het scherm -)) Qua solderen kan ik niet veel meer doen bij deze versterker (dan veel oefenen...).
http://i201.photobucket.com/albums/a...tering/1-1.jpg
http://i201.photobucket.com/albums/a...tering/4-2.jpg
http://i201.photobucket.com/albums/a...tering/3-1.jpg
http://i201.photobucket.com/albums/a...tering/2-1.jpg
Ik kan het in ieder geval niet beter.... Chapeau.
Dat ziet er al een heel stuk beter uit! :ok:
dank je!
nog een paar laatste vragen die gaan over de aansluiting met de stekker, etc. Ik kom er met die foto's en het schema niet goed uit:
- geel/groen uit de stekker moet naar aarde toch?
- zwart en wit uit de tranformater (WHT - BLK 240V 50 HZ) moet verbonden worden met?
- rood met een geel streepje (50V) moet aan aarde toch?
- blauw uit de transformator wordt niet verbonden in dit schema?
Citaat:
Oorspronkelijk geplaatst door larsje
Dag Lars,
Ik volg je draadje al enige tijd. Ik herken het bouwplezier, maar ook de hiaten in de noodzakelijke kennis waardoor ik eigenlijk nooit heb durven reageren.
Alleen nu maak je het wel gortig. Of geel/groen aarde is? Lijkt me wel. De 240v 50hz sluit je denk ik aan op de netspanning, dat zal wel de primaire kant van je trafo zijn lijkt me. Rood met geel lijkt me ook een draadje richting massa.
Doe alsjeblieft voorzichtig jongen!
