Les Paul

Check even of de slots van jou fretboard overeenkomen met de getekende fretjes op het plan.

Dat fretboard is je basis. Als je de hals incl fretboard gemonteerd hebt. Meet je de afstand van de kam naar de 12e fret. Deze afstand meet je ook naar waar je brug moet komen (+ compensatie) Zo klopt de scale.

Langs het fretboard leg je een profiel dat recht is. Bij de brugpositie teken je dat af. Aan beide kanten. Het midden van die twee lijnen is de middenlijn.


Mijn ervaring is dat het verlijmen van de hals soms niet helemaal in het lood is. Op deze manier voorkom je dat je snaren scheef lopen.

uh ik hoop dat je snapt wat ik bedoel.
Gebruik de tekening voor de vorm van de body, hals en kop (evt dus aanpassen) maar gebruik je toets als basis om te bepalen waar je brug komt. Daarom is het verstandig om dat dus pas te doen als je hals bevestigd is.

Bedankt voor de tip! Ik begrijp het volledig wat je bedoelt.
Zonet even bezig geweest met de afmeting van het hout dat ik ga bestellen en dit is het geworden.
http://i69.photobucket.com/albums/i4...outLesPaul.jpg

Voor zover ik weet en kan nameten moet het lukken met deze afmetingen.
Enkel voor de neck tennon weet ik niet of het gaat lukken met de 10cm die ik voorzien heb. Zoals je ook kan zien maak ik de body en de top uit 2 delen die terug aan elkaar gelijmd dienen te worden. Barno zei ook van de top al meteen op maat te laten schaven, bij deze is die dus al meteen 17mm en de body 45mm. Als iemand deze maten even kan bevestigen (vooral voor de nek en kop dus), dan bel ik even naar mijn houthandelaar.

Hoi Valoosj ,

De Mahonie body is origineel 5 cm dik, maar als je hem geschaafd 4,5 hebt,zou ik er niet wakker van liggen,scheeld alleen al in gewicht.
De top is volgens tekening exact 17mm op het dikste deel.
de hals kun je ruim uit de balk halen van 10x10 bij 80 cm, dan heb je genoeg speling,zelf ga ik ook altijd van een balk 10x 10 uit.

Succes,groetjes Charlotte :lp:

Dank je wel Charlotte!
Veel beterschap gewenst trouwens. :)

Aangezien iemand hier zei dat het plan van Stewmac te groot is, dit scheelt hem volgens de pdf met guitar building plans 4,5mm. Lijkt me gewoon een typfout in de pdf waar 330,5mm staat. Ik meet 335mm op mijn stewmac plan.
De 438mm klopt op zowel de pfd als het plan. Bij deze ga ik beginnen aan de mallen, morgen hout kopen!

Edit: het was dus Niekb. Die 4,5mm kan er toch niet voor zorgen dat de LP niet in een koffer past?

Even met de wipzaag bezig geweest, dit is het ruwe eerste resultaat.

http://i69.photobucket.com/albums/i4...j/DSC02052.jpghttp://i69.photobucket.com/albums/i4...j/DSC02053.jpg
http://i69.photobucket.com/albums/i4...j/DSC02055.jpg

Die 4,5 mm kan daar dus wel voor zorgen. Als je een pinnetje hebt van 2 mm past het ook niet in een gat van 1,5 :satisfie:

Charlotte heeft dezelfde tekening gebruikt dus vraag haar eens of die van haar wel past in een case.

http://www.mylespaul.com/forums/luth...-mistakes.html

Mooi om te zien dat je gaat beginnen. Zorg ervoor dat je mal mooi strak is want dat scheelt je een hoop schuurwerk.

Veel plezier!

Hey Luitjes,

allereerst; je moet nooit gaan meten op een tekening en die maten overnemen,altijd uitmeten op je werkstuk adhv de maten die op de tekening staan.

idd,toen mijn eerste Lp klaar was,kreeg ik die niet in de koffer die ik gekocht had,het was een LP koffer van Gator.
het probleem was,dat de body aan de kant van de tailpiece te lang was, iets van 5 a 10 mm,verder paste hij precies.
Later nog eens kunnen passen in een originele gibson Lp koffer,en wat bleek,daar hield ik dus mooi die 5 a 10 mm weer over,dus de maten van de gitaar klopten wel,echter de Gator koffers hebben een kleine afwijking.
Ik heb het opgelost door het schuim aan de binnenzijde te verwijderen,en een aantal mm van de gitaar body af gehaald ( hij was gelukkig nog niet gelakt).
Voor de strap pin heb ik een gat gemaakt in de koffer,en aan de buitenzijde weer een afdekplaatje op gemaakt.

groetjes Charlotte :lp:

Als ik zo snel even lees op dat Les Paul forum staan er wel veel fouten op het Stewmac plan. Vanmiddag heb ik toch afgesproken met die vriend van de gitaarbouwschool in Boom, ik ga hem eens vragen of hij geen accuraat plan heeft.

Die gasten op dat forum bouwen nagenoeg allemaal exacte copien. Incl Gibson logo. Het is maar net wat je wil.

Als je een gewoon een lp wil bouwen kan je prima uit de voeten met het plan. Met wat eventuele aanpassingen. Wat Charlotte ook zegt alles uitmeten en tekenen. Jou fretboard als basis voor je scale en het komt helemaal goed.

Het gaat mij vooral om de hoeken. Die moeten toch zeker goed zijn of mijn gitaar gaat niet zo goed bespeelbaar zijn. Enige aanpassing die ik doorvoer is de neck, die ik smaller maak zoals op mijn G&L.

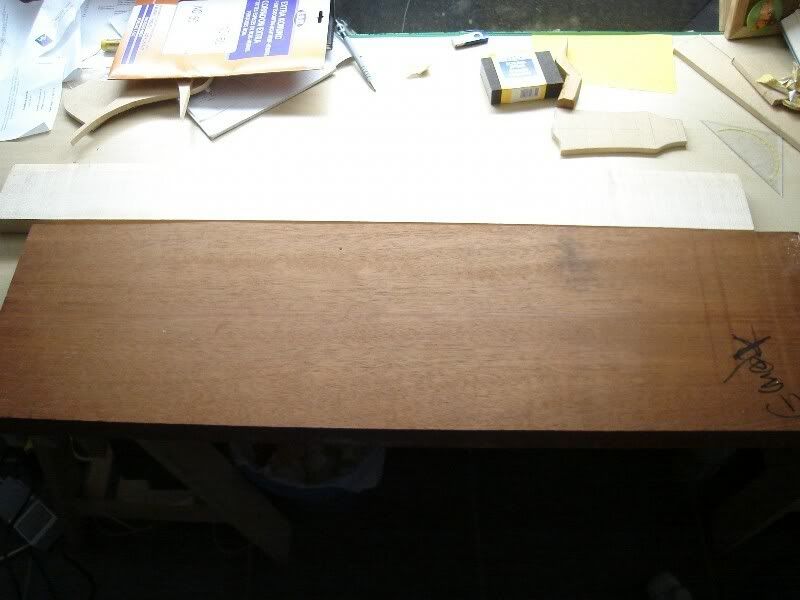

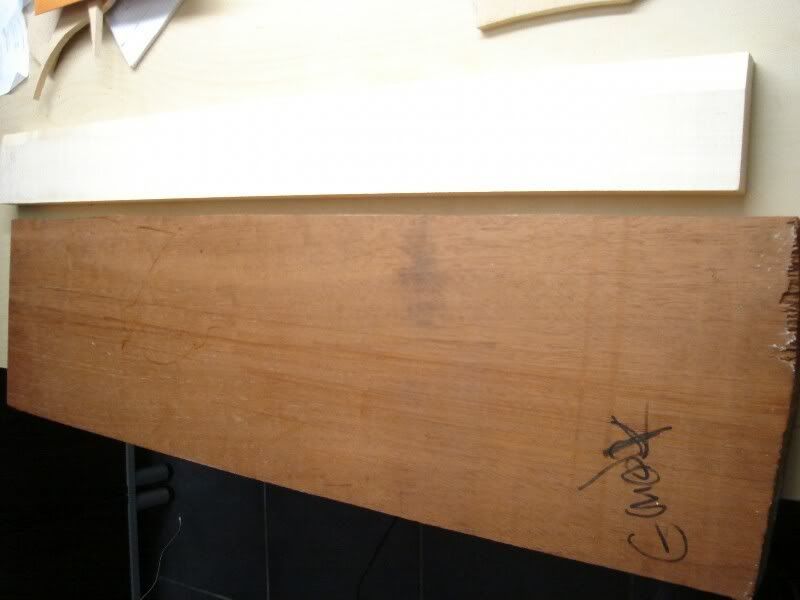

Vanmiddag hout gekocht. Stukje mahonie voor de body en een esdoorn nek.

http://i69.photobucket.com/albums/i4...j/DSC02059.jpg
http://i69.photobucket.com/albums/i4...j/DSC02060.jpg

De top moet ik nog gaan kopen.

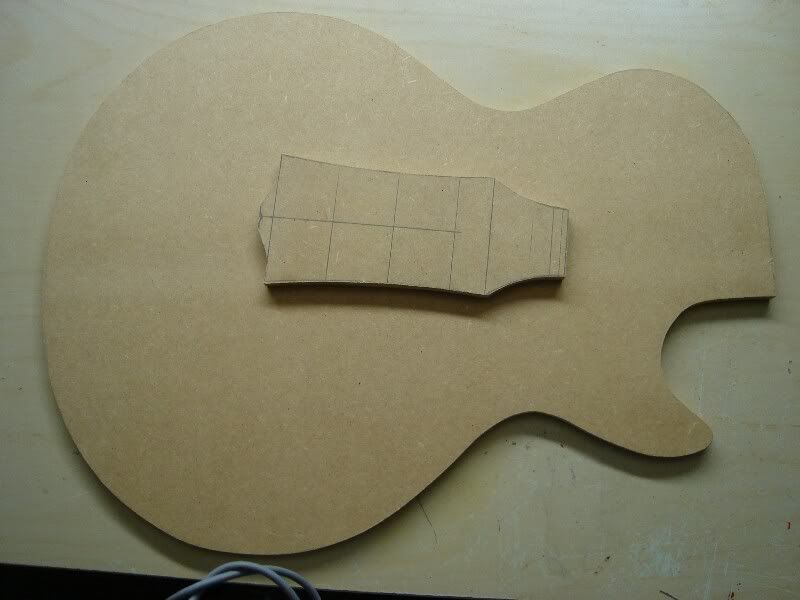

Zonet nog een uurtje geschuurd en de body mal lijkt me al goed te zijn. Bij de kop ben ik halverwege en hier en daar moet het nog bijgewerkt worden.

http://i69.photobucket.com/albums/i4...j/DSC02061.jpg

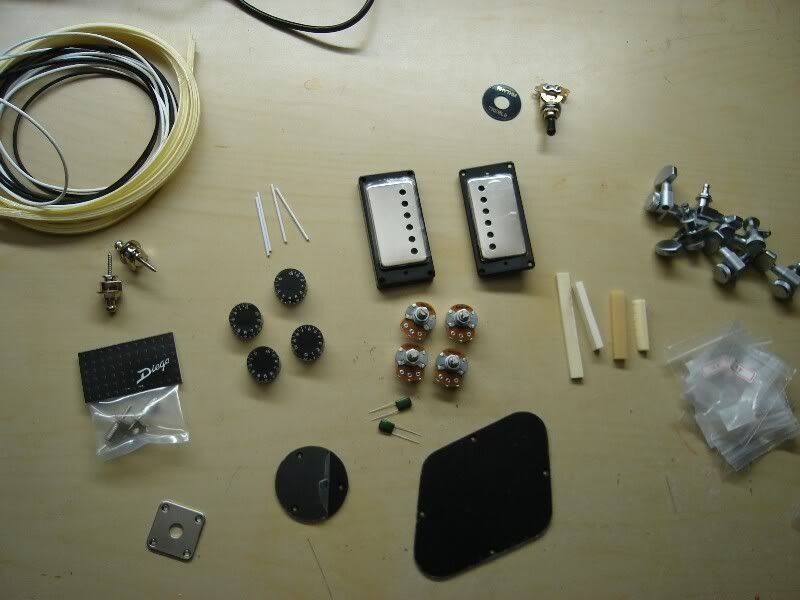

Verzending van tonefactory vandaag binnen gekregen. Trussrod zat er niet bij al stond die afgetekend. Niet zo fijn maar ze hebben al een mail gekregen.
Brug en tailpiece zijn in backorder. Die kwamen eind februari pas binnen.

http://i69.photobucket.com/albums/i4...j/DSC02062.jpg


Qua vorderingen gaat het momenteel nog vrij traag. Het plan heb ik overgezet op kalkeerpapier en ik ga een nieuwe body mal maken want ik was er niet zo tevreden over.

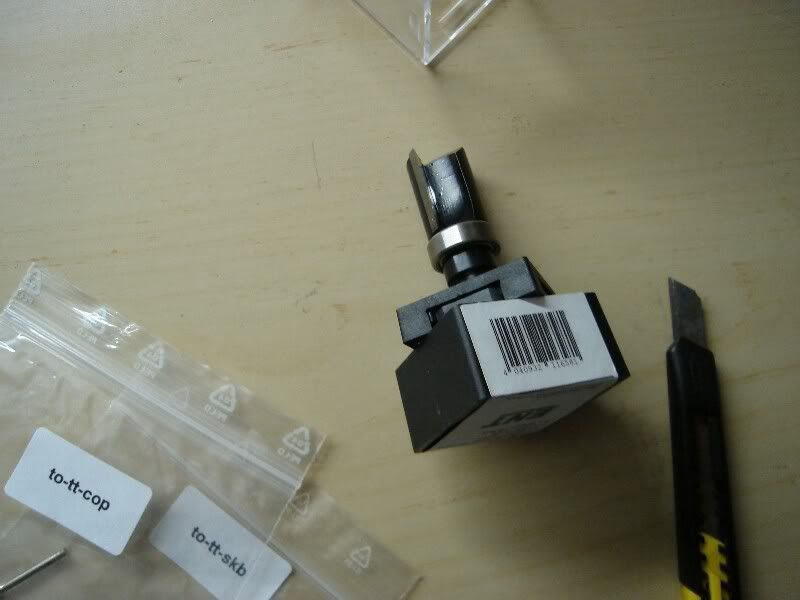

Vanmorgen even een freeskop gaan halen om dan volgend weekend daarmee van start te kunnen.

http://i69.photobucket.com/albums/i4...j/DSC02063.jpg

Vrijdag kan ik bij de buurman van mijn grootouders gaan werken. Daar staat een vlakbank en een lintzaag tot mijn beschikking. Zaterdag de body dan verlijmen en zondag met Mr. Fingers zorgen dat er gefreesd kan worden.

Zonet geprofiteerd van het mooie weer. Een mal voor de body gefreesd van 18mm dik, zodat ik icm mijn frees gemakkelijk te werk kan gaan.

Over 2 weken nog eens een 'vakantie', dus dan kan ik er eens echt werk van maken. Vandaar dat ik nu op zoek ben naar een mooie top. Maar die zoektocht blijkt moeilijker dan ik dacht. Bij Thys hout een plank gaan halen, op maat laten schaven en dergelijke, maar dat hout was niet kurkdroog en staat ondertussen al lekker krom.

Waar kopen jullie je hout? Ik heb Kristof Braekman al gecontacteerd, maar die had niet meteen iets liggen.
Wat ik graag wil is een gebookmatched stuk met tigerstripe. Uiteindelijke bedoeling is een gitaar te hebben zoals hieronder.

http://i69.photobucket.com/albums/i4...0091492yy5.jpg

Hier maar droog genoeg om onmiddelijk mee te bouwen ...

Heb jij ook zo'n talenknobbel? Bij mij springt je link meteen naar een Spaanse website. Niet dat het een probleem is natuurlijk :)

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

Heb jij ook zo'n talenknobbel? Bij mij springt je link meteen naar een Spaanse website. Niet dat het een probleem is natuurlijk :)

---

Kijk eens links boven op het scherm, daar kan je kiezen tussen spaans en engels (Idioma/Language)

Ligt het nu aan mij of kan ik daar geen gebookmatched stuk amerikaanse maple kopen, met tigerstripe en op de juiste dikte voor een carved top?

Ik was daar ook naar aan het kijken ,het is 7mm dik... en de tigerstripe is out of stock.
Wel voordelige fingerboards en veel meer goodies:mmmm:

Hey Valoosj,

Kijk een bij :
http://www.holz-faszination.de/home/index.php

Daar haal ik altijd mijn top hout vandaan, zeer goede kwaliteit voor een redelijke prijs.

groetjes Charlotte :lp:

Dankje voor de link Charlotte. Ik heb heel de site afgezocht, maar vond het topje niet dat ik zoek. Misschien hebben ze t binnenkort wel binnen.

Andere mogelijkheid is misschien espen.de

Daar hebben ze al wel wat mooie stukken met de juiste maten. Bedankt voor de link!

En de zoektocht naar de juiste top gaat weer verder na een mail of 5 met iemand van Espen.de.

Deze week mijn body alvast uitgezaagd en gelijmd. Nu zit ik over een lengte van 10cm blijkbaar met een opening tussen de 2 delen van ongeveer een kwart mm. Althans, zo lijkt het. Er zit wel een pak lijm tussen en ik heb de delen geklemd zo hard het maar kon (er is zelf een lijmklem kapot gegaan tijdens het inspannen). Maakt dit erg veel uit?

http://i69.photobucket.com/albums/i4...Photo-0025.jpg
http://i69.photobucket.com/albums/i4...Photo-0026.jpg
http://i69.photobucket.com/albums/i4...Photo-0027.jpg
http://i69.photobucket.com/albums/i4...Photo-0028.jpg

Je hebt wel erg weinig lijmklemmen gebruikt. Lijmklemmen hoef je niet maximaal dicht te draaien. VAST IS VAST.Je had beter de planken kunnen verlijmen voordat je de body uit had gezaagd. De lijmnaad zie je straks natuurlijk wel en is natuurliujk wat zwakker dan een zuigende verbinding. Je zou er een strook in kunnen verlijmen om de naad te verbergen en om het geheel wat steviger te maken.

Stevig is het wel hoor, en die kleine naar ga je enkel langs achter een klein beetje zien. Kan het wel opvullen met wat mahoniestof en houtlijm. Ik vroeg het me vooral af ivm de klank.

qua klank zal het niks uitmaken

Had je die bodyhelften al helemaal tot het lijntje uitgezaagd? Dan zou het jammer zijn dat ze een paar millimeter tov elkaar zijn verschoven. Betekent een hoop extra zaag- cq freeswerk en schuren. En uiteindelijk een kortere body.

Ik meen wel een hoopgevend potloodlijntje te ontwaren ;)

Of is het misschien een lichte Guttlin Servant-touch ?

Die lijmnaad lijkt me ook vnl. een cosmetisch probleem; als ie maar voor het grootste deel goed vast zit.

Je ziet idd een lichte potloodlijn. Ik heb de body ruim uitgezaagd en ga een van de dagen beginnen met te frezen. Jammer genoeg is 'wachten op de zon in België' iets dat ook door Beckett beschreven kon zijn ...

't Was hier nabij de poolcirkel ook maar grijs, terwijl het gisteren zo mooi was.

Hoe ga je frezen? Met bovenlager?

Jep. Ik heb een mal van 18mm en een frees van 2,5cm. Met de lager erbij is het 3cm. Misschien ga ik nog een extra stuk mdf tussen mal en body leggen, want anders frees ik meteen 1cm weg uit de mahonie. Dat lijkt me nogal veel.

kan best wel.
als je de frees maar de tijd geeft om zn werk te doen.

Vanmiddag scheen de zon nog een keer!
2u lang lustig gefreesd.

Freesopstelling:
http://i297.photobucket.com/albums/m...l/DSC02096.jpg

Stap 1:
http://i297.photobucket.com/albums/m...l/DSC02097.jpg

Verwijderen van de mal:
http://i297.photobucket.com/albums/m...l/DSC02098.jpg

Klein hapje uit het hout:
http://i297.photobucket.com/albums/m...Photo-0029.jpg



De rest van de foto's komt nog.

Balen van die hap.... Maar dat komt vast wel goed hij is niet zo heel diep.
keep up the good work!

Die hap schuur je er vast nog wel uit. Lekker bezig zo, ziet er goed uit.

Dat van die hap, dat is 1 van de meest voorkomende problemen bij het frezen met een freesje met bovenlager. Als je alleen je mal als geleider hebt, dan loop je het risico dat je frees iets kantelt, naar buiten.

Dan heb je dus zo'n hapje.

Nu draai je de body beter om en gebruik je een freesje met een lager aan de onderkant, dan heb je dit probleem niet meer. Wel moet je eerst het hapje repareren anders volgt het lagertje netjes je 'hapje' en heb je dat over de hele dikte van de body.

Je kunt wat resthout gebruiken om steun voor de bovenfrees te krijgen. Het resthout leg je rond je gitaarbody en zo steunt de frees ook daarop.

Marc

De hele body is vanmiddag al uitgefreesd. De hap is erg klein geworden toen ik klaar was met frezen. Ik ga wat zaagsel van het mahonie vermengen met houtlijm en dat gebruiken om het te herstellen.

Het spijtige is dat die hap er kwam toen ik de frees uitzette en m'n evenwicht even een beetje verloor.

Ik heb er met frezen ook aan moeten wennen dat het vretende monsters blijven tot ze echt helemaal stil staan. Maar het leert gelukkig snel.
Ik heb er nu een gewoonte van gemaakt de frees te ontgrendelen en omhoog te laten komen na elke voltooide beweging. Dat scheelt aanmerkelijk. En altijd alle aandacht dubbel erbij houden totdat de frees geen schade meer kan aanrichten.

Goed werk, lijkt mij zo. Ik vind het altijd een mooi en wonderlijk moment als zo'n body uit een stuk hout tevoorschijn komt.
Zet 'm op!

Jammer genoeg is er een fout tussen mijn gsm en laptop, anders kon ik de afgewerkte body tonen. Fototoestel heeft vandaag ook al de geest gegeven.

Ziet er goed uit, veel succes ermee!

Zo zag de body er gisteren uit.
http://i297.photobucket.com/albums/m...Photo-0030.jpg

En vandaag ben ik verder gegaan met het frezen. De cavities voor switch en pots alvast uitgefreesd. Dit ging iets minder goed aangezien een perfecte cirkel uitzagen moeilijker is dan ik dacht. Bijgevolg was de mal niet perfect. Maar goed, als ik de covers erop leg dan zie je er niets van!

http://i297.photobucket.com/albums/m...Photo-0032.jpg


Zoals je ook ziet aan de werkspullen en restjes draad ben ik nog druk in de weer geweest met enkele neovibes. Vandaag dus best veel met DIY bezig geweest.


En nog een vraagje: ik heb een zeer mooie top gevonden maar die is slechts 11mm. Gebruik ik dan best 5mm mahonie of 5mm esdoorn om tot de goeie dikte te komen voor een LP?
