Ik ook niet :)Citaat:
Oorspronkelijk geplaatst door cluseau
Maar ik heb eerst zo'n hand dingetje gekocht. Maar dat was bagger .Toen maar deze gekocht en die is werkelijk perfect :)
Printable View
Ik ook niet :)Citaat:
Oorspronkelijk geplaatst door cluseau
Maar ik heb eerst zo'n hand dingetje gekocht. Maar dat was bagger .Toen maar deze gekocht en die is werkelijk perfect :)
Alle waar is naar zijn geld Nico en dat gaat zeker op als je over gereedschap praat. Kan me voorstellen als je hele serie's ampjes zit te bouwen maar die enkele keer dat ik een draadje moet strippen is deze goed bruikbaar. Gebruik het ding al jaren met plezier en heb zelfs nog een nieuwe reserve liggen.
Ik zie dat je al een voorraad teflon wire hebt (zilver coated toevallig?) en goede caps enzo wilt hebben, maar my 2cents.. neig aub niet te veel naar Audiofilie en 'wat duurder is is ook automatisch beter'. Wellicht wordt het een klein tikkie anders, maar 'beter' is nog maar zeer de vraag.
Analogie. Op ampgarage, test.. Highend express, plus een pcb express met el cheapo parts, zelfde trafo's. blind onderzoek... El Cheapo werd vaker verkozen als 'best klinkende'.
Teflon heb ik nog liggen , dus waarom niet en als je highend wil ,dan praten we over hele andere bedragen (caps á €30) . Hij moet gewoon goed worden , niet meer en niet minder.Citaat:
Oorspronkelijk geplaatst door kassie
Bij de BF Fenders zie je gloeidraden boven de buisvoeten liggen ipv tegen het chassis door de hoek. Welke methode is het verstandigst?Citaat:
Oorspronkelijk geplaatst door nico verduin
De jacks,etc ga ik daarna monteren dus die zitten niet in de weg.
Erg interessant project om te volgen, zou graag zelf ook een soortgelijke amp maken - ik heb alleen nog geen goed idee waar ik zou moeten beginnen. Heb wel enige (weinig) kennis van electronica, maar een amp maken... Zijn er aanbevolen boeken of sites die in de benodigde basis kunnen voorzien?
Eenvoudig beginnen en langzaam stapjes moeilijker , tenminste zo ben ik bezig.Citaat:
Oorspronkelijk geplaatst door DarknessAwaits
Bovenaf is mijn favoriet... je kunt de lipjes naar binnen drukken en de gloeidraad stevig twisten tot op de buisvoet aan toe. Zo zijn ze ook zo veraf mogelijk t.o.v. de rest van de draden en ze kruizen niet. Voor de preamp kun je iets dunner draad gebruiken als voor de eindtrap. Twist nog gemakkelijker. http://www.diyaudio.com/forums/tubes...-bad-ugly.htmlCitaat:
Oorspronkelijk geplaatst door Hendriks
Bedankt...Citaat:
Oorspronkelijk geplaatst door kassie
Cool project! Ga ik volgen! Heb je ook al in de amp-sectie van TDPRI gekeken? (tdpri.com) Daar zijn ook al heel wat DRs gemaakt, altijd goed om even de kunst af te kijken toch? Deze bijvoorbeeld: http://www.tdpri.com/forum/shock-bro...erb-ab763.html
Zal ik zeker even kijken , bedankt , alle info is welkom.
Zo wat een info , allemaal weer nieuwe ideeen en vragen: bias testpoints, geshielde leads , de aarding. Ik kan weer vooruit.Citaat:
Oorspronkelijk geplaatst door Little Jay
Hè hè hè.. ja, daar op TDPRI doen ze net effe een tikkie meer over the top allemaal ;-) Amerikanen hè!
Ach waarom over de top? Gewoon iemand die er over nagedacht heeft en dat kenbaar maakt. Je hoeft het niet met hem eens te zijn, maar je kan er altijd weer ideeën over opdoen. Ik zou alleen wat netter gebouwd hebben aan met name de knoppen zijn. De bovenste foto is een originele:Citaat:
Oorspronkelijk geplaatst door Little Jay
http://www.uraltone.com/blog/wp-cont...everb_bf_3.jpg

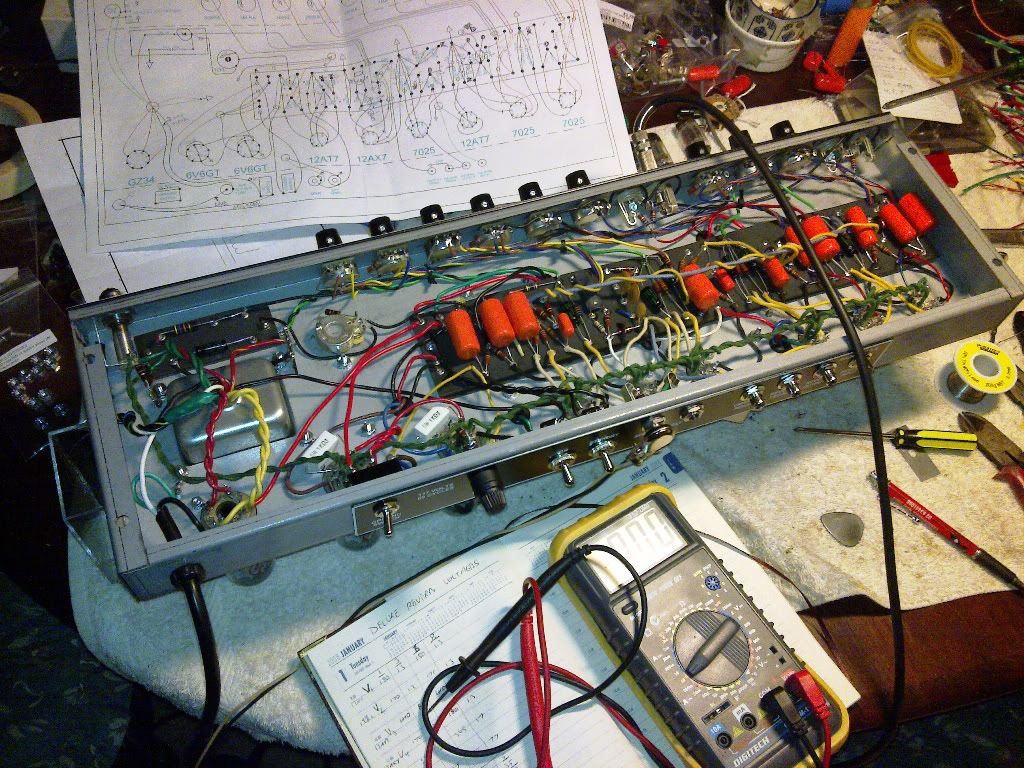

De volgende foto is zijn bouw. En daar zit nog wel wat verbeter punten in :)
http://i757.photobucket.com/albums/x...8042012651.jpg
haha onderste foto... check die heaters.. één rechte draad en die andere draad eromheen gekruld... die was vroeger vast laat met veters strikken:seriousf: Gebruik gewoon een boormachine... verademing.
Ach ja, je hebt gelijk hoor Nico. En ik blijf me verbazen over hoe netjes die BF Fenders gebouwd zijn!Citaat:
Oorspronkelijk geplaatst door nico verduin
Ik zal het proberen ook netjes te doen :). Wat ik wel interresant vind is de aarding , een draad langs de achterzijdes van de pots en de ringen van de inputs , ook de biaspunten lijken mij wel een goede optie. Hij gebruikt ook afgeschermde draad van de volumepots naar de buizen.
Zorg dan wel dat je plekken op de pots goed schoon geschuurd zijn. Is op zich een mooie vervanging van de Messing plaat die er normaal in zit.Citaat:
Oorspronkelijk geplaatst door Hendriks
Als je maar rekening houd met de daling van de B+ bij een hogere stroom instelling.Citaat:
Oorspronkelijk geplaatst door Hendriks
Zou bij netjes bouwen niet nodig moeten zijn. Zit normaal nooit in een oude BF Fender en die zijn toch wel erg still....Citaat:
Oorspronkelijk geplaatst door Hendriks
Tips worden te harte genomen Nico :ok:
:???:Citaat:
Oorspronkelijk geplaatst door Little Jay
http://www.amps-unlimited.nl/images/monster/6337.jpg
http://www.amps-unlimited.nl/images/monster/6335.jpg
Hahaha! :D
Ok, Frans, baas boven baas!
Wat me opvalt is dat die bouwer op TDPRI eerst alle componenten droog op hun plek zet en dan alles in één keer soldeert. Is dat de gebruikelijke manier van werken? Ik zie in dat het wel wat efficiënter is dan ieder dingetje apart op maat maken, op z'n plek zetten, solderen, en dan de volgende doen. Plus je kunt je eigen werk nog eens extra controleren. Correct?
Wat me ook opvalt is dat hij alle componenten van bovenaf IN de turrets soldeert. Bij m'n FireFly (jaja, eindelijk kom ik er weer aan toe) zit ik al pootjes OM de turrets te buigen. Wat zijn de voor- en nadelen?
Beide een kwestie van persoonlijke keuzes.
a) ik bouw het board rustig op en soldeer gelijk vast (tenzij er nog draden bij moeten)
b) Turrets in de pootjes is gemakkelijk bij vervangen. Nadeel is dat als je te heet soldeert het soldeer eronder uit loopt met evt. kans op sluiting van het chassis. Zelf buig ik ze er omheen en draadjes in de gaten (die ga je niet zo snel vervangen).
Dank je Nico. :ok:
Gezien mijn onervarenheid en dus de grotere foutkans, mijn neiging tot 4x meten 1x knippen, en het feit dat dit een zelfbedacht ding is waarvan het resultaat niet te voorspellen is en waar dus achteraf wel wat aan gewijzigd zal (moeten) worden, kies ik er dan voor om eerst alles droog op maat te maken, vervolgens nog een nachtje te gaan slapen en dan de componenten in de turrets te solderen.
Een mooie meevaller dient zich aan , zodat ik de resterende onderdelen kan bestellen , ook denk ik erover om bij Tube-Town een bijpassend cabinet te bestellen . Wie weet wat de exacte kleuren zijn van het tolex en bespanning , het moet een mooi setje worden?
Citaat:
Oorspronkelijk geplaatst door Hendriks
doek: Fender black-white-silver
Tolex: Fender zwart
Dacht ik zelf ook ,maar je hebt diverse zag ik , ook nog verouderd , ik zal morgen wat daglicht foto's maken .Citaat:
Oorspronkelijk geplaatst door Gearjunkie
Tussenstand , het chassis is opgebouwd , nu wachten op de rest van de onderdelen.
http://imageshack.us/a/img856/4782/img1370jr.jpg
http://imageshack.us/a/img706/4265/img1371hr.jpg
De bedrading is nog niet vastgesoldeerd . Ik ga ook even ergens een dikke soldeerpook regelen om de aardedraad achterop de pots mooi te solderen.
Citaat:
Oorspronkelijk geplaatst door Hendriks
Je kan ook twee kleine boutjes nemen.
Zo'n dikke bout moet er toch komen , nu toch vaak aan het kliederen met mijn Velleman.Citaat:
Oorspronkelijk geplaatst door cluseau
Witte kippen koppen dus:
http://imageshack.us/a/img248/656/img1372d.jpg
Bump.. al gesoldeerd dit weekend?
Even pauze , eerst wachten op nieuwe pecunia :) . Ik heb de bestellijsten al klaar staan.Citaat:
Oorspronkelijk geplaatst door kassie
Ik weer wat bestellen , zo ook een reverb tank . IVM daarmee , wat zijn de beste kabels en is zo'n tolex reverb etui noodzakelijk/aan te raden?Citaat:
Oorspronkelijk geplaatst door Hendriks
Kabels is niet zo belangrijk, allemaal relatief laagohmig. Je kan een gewoon stukje huistuinenkeukenaudiokabel nemen.Citaat:
Oorspronkelijk geplaatst door Hendriks
Tank is afhankelijk van je schakeling. Impedantie is belangrijk.
Etui is zeker ook belangrijk, zonder etui kun je de reverb niet volledig uitsturen.
Ok , ga ik de etui ook bestellen , kabeltje met tulpstekkers heb ik nog wel liggen.Citaat:
Oorspronkelijk geplaatst door cluseau
Je ziet in tremelo circuit 3 van die schijf condensatoren zitten 10nf en 22nf , TAD gebruikt hiervoor OD's , kan ik hier bv ook SM's zetten.
Doet dat etui nog meer dan het stof buiten houden dan? Wist ik niet!Citaat:
Oorspronkelijk geplaatst door cluseau
Jazekers, het gaat feedback tegen.Citaat:
Oorspronkelijk geplaatst door Little Jay
Omdat 't materiaal een wat dempende werking heeft op 't 'omgevingslawaai' in de versterkerkast en omdat de veer zo geen rechtstreeks contact maakt ermee zeker? Ok, makes sense!Citaat:
Oorspronkelijk geplaatst door cluseau
