Volgens mij komt een toets en een kop van snakewood hier tot zijn recht...Citaat:
Oorspronkelijk geplaatst door Cocobolo
fred
Printable View
Volgens mij komt een toets en een kop van snakewood hier tot zijn recht...Citaat:
Oorspronkelijk geplaatst door Cocobolo
fred
op een oude gibson (en een historic) is het een plakje holly fineer dat zwart wordt geverfd (nog geen eens gespoten maar gewoon met een sponsje of kwast), dit voorkomt ook dat de verf later in de porieen gaat zakken en je een lelijk oppervlak krijgt. door de manier waarop bij gibson de neck maakt heeft de kop lange open nerven en moesten ze wel finerenCitaat:
Oorspronkelijk geplaatst door oigun
ongelooflijk mooi hoe hij dat doet. Echt netjes. Jullie hebben ook allemaal mooi gereedschap daarvoor in huis...Citaat:
Oorspronkelijk geplaatst door barno
Achjah het is ook niet de eerste gitaar die jullie bouwen ;) Ik ga binnenkort beginnen aan mijn eerste zelfbouw thuis maar moet het waarschijnlijk met wat minder profi gereedschap doen.
...en de voortgang van vandaag maar weer ;)

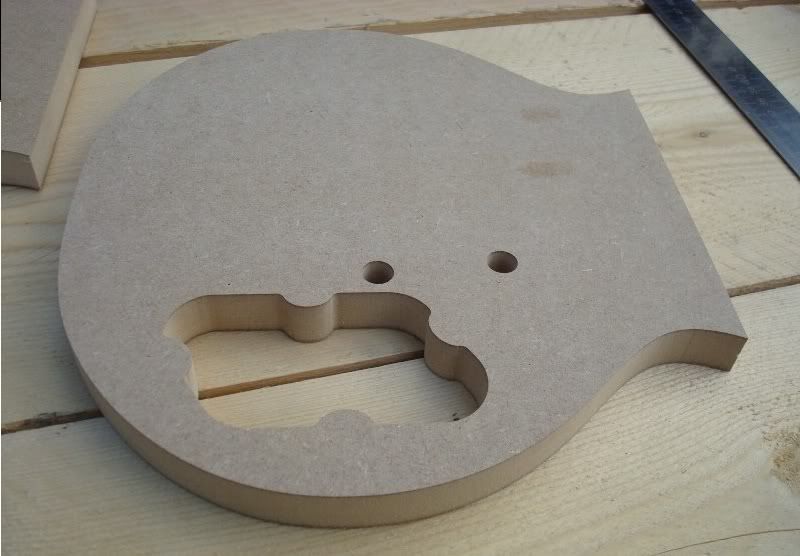

Ik heb een mal gemaakt voor de control cavity...
http://i138.photobucket.com/albums/q...s/DSC03091.jpg

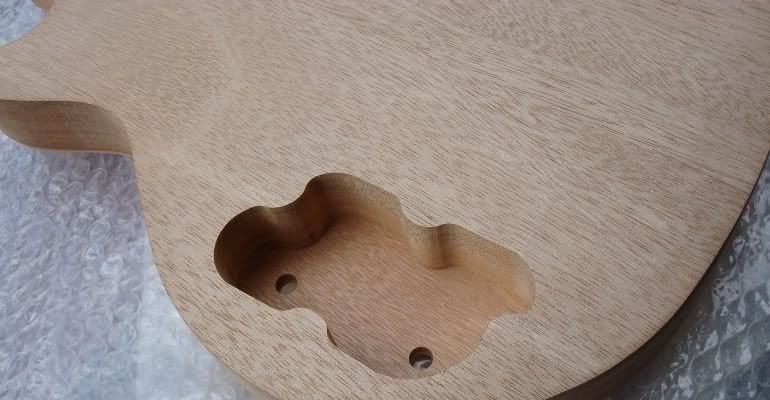

...en dat levert dit resultaat na het frezen met de bovenfrees en een kopieerbitje met bovenlager
http://i138.photobucket.com/albums/q...s/DSC03093.jpg

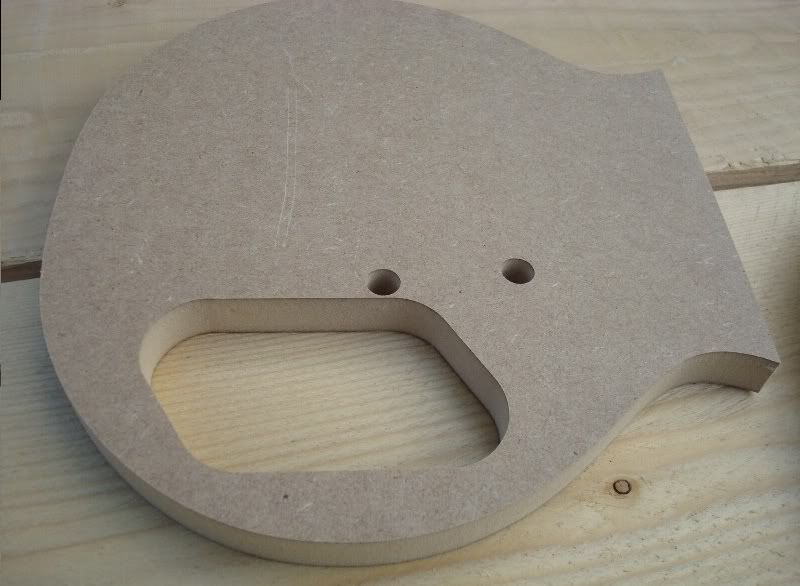

...vervolgens een bijpassende mal gemaakt om het kleine randje rondom te verzinken (waar het afdekplaatje straks in komt te liggen)
http://i138.photobucket.com/albums/q...s/DSC03092.jpg

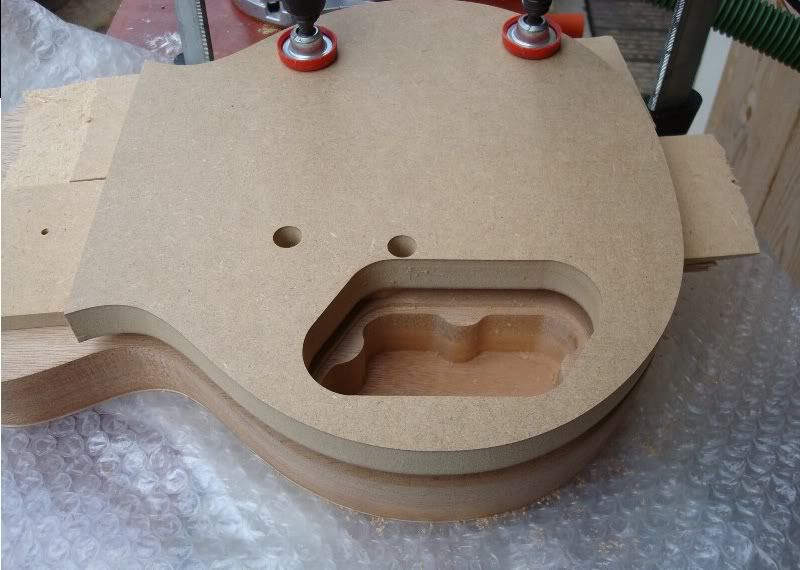

omdat mijn freesje vrij lang is, moest ik de mal hoger maken (plankjes eronder) zodat ik op de gewenste diepte kom.
http://i138.photobucket.com/albums/q...s/DSC03094.jpg

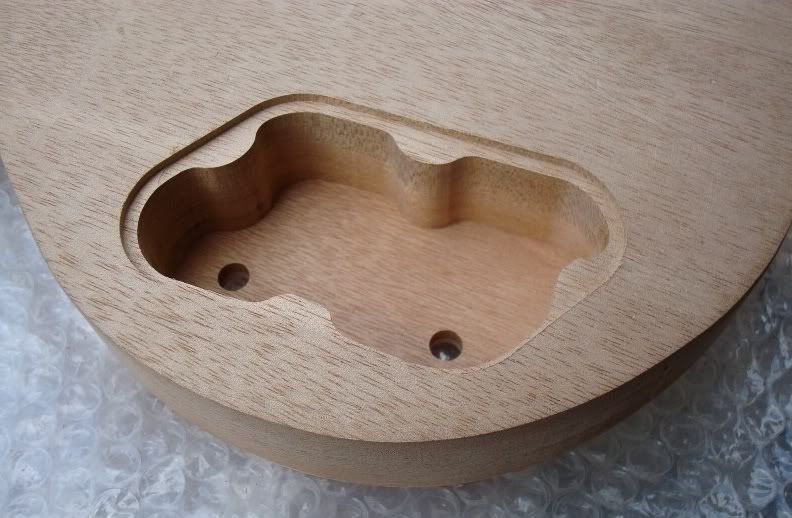

...en dat levert dan weer dit resultaat
http://i138.photobucket.com/albums/q...s/DSC03095.jpg
De gaatjes in de mallen zijn de plaatsen waar bovenop de body de brug en tailpiece zit. Hierdoor kan ik eenvoudig straks uitmikken waar ik het gat vanuit de control cavity naar de tailpiece-stud zal boren (voor het aarde-draadje).

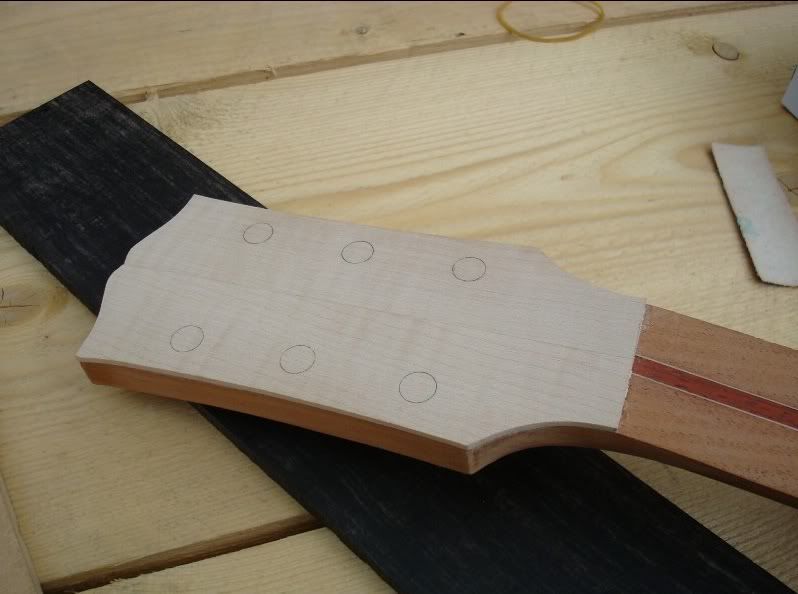

Ik heb voor de hals nog een kopfineertje gemaakt. Ik barst van het fineer, maar allemaal te dun voor de kop. Dus ik heb een plankje esdoorn (5mm dik) teruggeschuurd.
http://i138.photobucket.com/albums/q...s/DSC03096.jpg
Nog genoeg te doen dus....
- body achterkant kleine radius aanbrengen rondom
- control cavity afdekplaatje maken (cream? of black...)
- slagplaatje (cream) maken
- binding rondom body (cream)
- toets maken + fretten + binding + MOP inlay
- gaatjes voor tuners in headstock
- inleg in headstock
- trusrod stelmoer weer in beeld brengen in de kop (onder het kopfineer)
- toests lijmen op hals + hals lijmen aan body
- kanaaltjes voor aardedraad en vanuit de pickup-cavity boren
- schuren en al het voorbereidende werk voor het stainen, lakken enzovoorts.
- en zo vergeet ik vast nog wel iets.. :soinnocent:
ziet er strak uit maar waarom zon grote control cavity als je toch maar 2 knoppen erin gaat zetten?
ach, je weet nooit of er nog iets aan schakelaars op zal komen (in-uit phase, split, batterij voor bepaalde pickups, ....). En het is nog steeds een klein gat hoor, als je hem in het echt ziet ;)Citaat:
Oorspronkelijk geplaatst door Hiro
Hoi Cocobolo,
Wordt leuk zeg ! :)
Wat foto maken betreft,ik neem 2 lp's mee,staat misschien wel leuk tussen 2 grote broers in ?
Ben benieuwd... succes.
groetjes Charlotte :lp:
He Charlotte, daar maak ik graag gebruik van :lp: , lijkt me een leuke foto!Citaat:
Oorspronkelijk geplaatst door charlotte
Zie je op de DGBM!
[QUOTE=Cocobolo;2361416]
Marco,
gisteren weer eens bezig geweest met de mini alhier.Heb de body geheel gefreesd.Moet nog goed schuren links en rechts en dan een strook hout op de achterzijde maken,daar waar de frees een eigen leven ging lijden...
En dan houdt het op...nog steeds geen zaaglint...,
fred
Marco,Citaat:
Oorspronkelijk geplaatst door Cocobolo
neem ik wel een fototoestel mee...,
:blast::blast:
[QUOTE=jan jansen;2365220]Ik hoopte al dat je ermee verder gaat, jouw mini is geweldig geinig wat mij betreft :crazyhappy:Citaat:
Oorspronkelijk geplaatst door Cocobolo
Ik ben erg druk momenteel (ik moet nog van alles voor de beurs maken en ook die presentatie nog in elkaar steken (plus mijn mini LP natuurlijk niet te vergeten)) maar als het echt niet lukt met je zaaglint dan moet je maar even langskomen.
vandaag moest ik gewoon werken en vanavond moet ik op de kinderen oppassen dus ik kan niet naar mijn werkplaats. Ik heb nog wel tussendoor de gaten voor de tuners kunnen boren. Omdat ik het kopfineer over de moer van de trussrod had geplakt, moest ik die ook weer tevoorschijn zien te krijgen.
Dus eerst maar met de dremel bij benadering wat kleine gaatjes gezet...
http://i138.photobucket.com/albums/q...s/DSC03100.jpg
en toen met beitel en schuurpapier de vorm weer terug gekregen. Ik moet nog even wat beter afwerken maar hij is weer bereikbaar. Een volgende keer moet ik hem wel net iets verder uit laten steken. Ik was bang dat het schroefdraad dan te hoog zou komen maar ik was het kopfineer vergeten dus dat had makkelijk gepast...
http://i138.photobucket.com/albums/q...s/DSC03102.jpg
Morgen krijg ik de hele dag bezoek van mede-forumlid Danielw (gezellig!) voor onder andere een ander project...hopelijk zal dat op tijd af zijn voor de DGBM. Maar ik ben bang dat ik de mini-lp pas zondag weer kan oppakken.
fijn bouw-weekend iedereen :)
Mooi Man, jij ook veel bouwplezier! (dat zal wel lukken zo te zien)
[QUOTE=Cocobolo;2365310]Marco,Citaat:
Oorspronkelijk geplaatst door jan jansen
bedankt voor het aanbod maar je bent te druk met andere dingen schat ik zo in.Ik probeer het op een andere manier te regelen...nooit kunnen vermoeden dat een simpel zaaglint zo moeilijk is te vinden..en om nou een balk esdoorn van 10 cm af te vlakken tot 28 mm...tja dat gaat me iets te ver...dat zijn 3 halzen...
:(:(:(
[QUOTE=jan jansen;2366266]http://www.bonten.nl/images/boomstamzagen.jpgCitaat:
Oorspronkelijk geplaatst door Cocobolo
___________________
als de mini straks af is....
zou er dan een muziekinstrument bestaan waarvan de koffer bij benadering geschikt is voor zo'n mini (al dan niet met de nodige aanpassingen van dat zachte stof in de koffer)? Ik ben niet zo thuis in andere instrumenten...
Mijn mini is straks 69cm lang en 25 cm op het breedste punt. Zal wel niet meevallen om iets te vinden denk ik :???:
een ukulele of tenor-ukulele koffer misschien?Citaat:
Oorspronkelijk geplaatst door Cocobolo
en anders een tas die kan tenminste een beetje andere vorm aannemen ;)
Dank, dat zal ik eens bekijken. Ik heb gisteren op internet voor de gekste dingen koffers voor gevonden, zoals ' rifle cages' en andere wapen-koffers in verschillende maten. En natuurlijk flight-cases die je zelf op maat kunt bouwen. Maar het leukste is natuurlijk een koffer die een beetje een instrument-vorm heeft. Ik denk dat ik er ook ooit maar eens een zelf ga bouwen, lijkt me een erg leuk project om te doen. Tot die tijd is een tas waarschijnlijk het slimst, en dan die desnoods door mijn vriendin laten inkorten of zo (want er zijn grenzen aan wat ik zelf doe :seriousf: )Citaat:
Oorspronkelijk geplaatst door Pirate
Ziet er allemaal strak uit! :soul: Mooi werk
Die mini ziet er super uit zeg!
even over dat zaaglint. ik heb me suf gezocht naar het bedrijf dat ik eens heb gecontacteerd voor zaaglinten, maar ik heb het gevonden: www.memenco-europe.com is het internet adres. niet dat ik reclame wil maken, maar ze zeggen dat ze alles op bestelling kunnen maken. misschien een uitkomst?
diy-koffertje? Vermoed dat het nog goed te maken is hoor. Mini ter plekke nemen, een doek eronder, stukje piepschuim klaargesneden voor de nek op te rusten. Dan wat verzetten in het ineengetimmerde koffertje, alles goed aftekenen en een grote schuimplaat ofzo snijden volgens maat van de gehele koffer, waarna bedekt met een zacht doek ?
Bedankt voor de tip(was al eerder genoemd).Heb ze vandaag op ebay besteld in de UK.Met 4 pond zijn de bezorgkosten gelijk aan die in NL..:blast::blast:Citaat:
Oorspronkelijk geplaatst door wodkabier
Ik ben hier kort mee verder gegaan en kwam interessante info tegen (ook voor de andere mini-bouwers op het forum die een koffer willen) :Citaat:
Oorspronkelijk geplaatst door Pirate
http://www.ukuleleworld.com/images/P...ionsukenew.jpg
Mijn Mini-LP is dus 69cm lang en 25cm op het breedste punt. Ik zal nog wat meer maten nemen, maar als ik die maten even omzet in inches...
69cm = 27.1 inch
25cm = 9.8 inch
...dan zal een baritone ukelele koffer in ieder geval wel passen. Ik denk dat ik maar eens naar zo'n winkel ga met mijn mini (nog in een vuilniszak...)
Update :
Afgelopen zaterdag erg druk geweest maar niet met de mini LP. Gisteren (moederdag) ook bijna geen voortgang met de mini helaas maar vandaag gelukkig iets kunnen doen.
- De toets is op maat gemaakt (rekening gehouden met binding die er nog omheen moet).
- radius geschuurd (heftig hard, dat ebben!).
- Parelmoer ingelegd. Het zijn uiteraard niet de standaard maten van die kroontjes-inleg, ik heb dus moeten zoeken wat de beste verhouding is om toch de Les Paul looks te behouden. Ik hoop dat het gelukt is.
Ik zit wel er mee dat het allemaal heel klein is en met name de inleg in de buurt van 20e fret komt erg dicht bij de fret zaagsnede. Ik had fretdraad in huis maar heb toch zojuist maar even snel bij guitarsupplies (.nl) fretdraad gekocht dat 2mm breed is in plaats van de 2.6 (ongeveer) die ik had. Het kan net het verschil maken waardoor de inleg nog net niet de fret raakt rond die laatste posities.
Ok, foto's natuurlijk. Hier is de toets verdiept voor het parelmoer. Ook de radius is geschuurd, dus de fret-streepjes zijn wat verdwenen.
http://i138.photobucket.com/albums/q...s/DSC03120.jpg
De 1e en 2e inleg...
http://i138.photobucket.com/albums/q...s/DSC03130.jpg
De laatste inleg...hier kun je misschien zien dat de inleg wat dicht bij het fretje zal komen. Ook heb ik op een of andere manier daar de boel iets verschoven waardoor het net niet meer in het midden ligt. Het is millimeter werk daar (en ik betwijfel of het bespeelbare posities zullen zijn) maar dat is afwachten.
http://i138.photobucket.com/albums/q...s/DSC03131.jpg
Natuurlijk even los op de gitaar gelegd om te kijken hoe het staat. Ik kan niet wachten om te gaan fretten, ik vind dat altijd erg mooi worden daarna. Maar ik kan eerst de binding nog doen.
http://i138.photobucket.com/albums/q...s/DSC03133.jpg
De toets is nog te lang, dat stukje moet er nog af.
http://i138.photobucket.com/albums/q...s/DSC03134.jpg
Hier zie je de hals vanaf de zijkant. De toets is ongeveer van vergelijkbare dikte als een normale toets en misschien had ik dat eigenlijk ook moeten verkleinen zodat de verhouding voor het oog wat meer klopt met z'n grote broer. De hals is nu 24mm bij de nut, misschien ook nog een beetje dik. Hoewel het wel goed voelt. Ik beken dat ik geneigd ben om door te gaan en het zo te laten, ik wil hem afkrijgen ;)
http://i138.photobucket.com/albums/q...s/DSC03137.jpg
Ok, tot zover vandaag.
hey marco,
ziet er echt geweldig uit zeg.
die inleg is gaaf en zit er strak in!!.
groetjes daniel
Mooi gedaan die inleg marco!
Past als een zwerende ...
Ben benieuwd op de beurs :p
Ziet er echt geweldig uit zo een klein les paultje. Prachtig gemaakt!
Super, ik krijg gelijk zin in een mini LP!
mooi man!
ik denk niet dat het zal storen, die fretjes op de hoge toetsen.
Mijn ervaring met minigitaar: de hoge posites zal je niet vaak gebruiken maar dat mag de pret niet drukken.
Ik zou mss wel nog de neck wat onder de nut wat verdunnen zodat hij niet al begint te verdikken naar de headstock van voor de eerste fret. en mss de hiel wat steiler maken zodat je makkelijk hoger komt (al is dat een kloteklus :) )
ik wil de binding zien, wordt een geil opdondertje
dank allen :)
@Barno : je hebt gelijk, scherp gezien! Het is maar een klein beetje, maar hij verdikt inderdaad iets te vroeg. Dat zal ik staks even aanpassen. EDIT : en de hiel zal ik ook even naar kijken, misschien die ook inderdaad aanpassen.
En over die binding : verstandelijk gezien moet ik gewoon cream doen (ivm de pickup ringen en slagplaatje). Maar ik vind wit naast dat ebben en parelmoer ook zeer mooi. Ik heb me suf gezocht op het internet naar pickupringen die minder gelig zijn en meer ivoor (gebroken wit). Toen ik ze uiteindelijk gevonden had, bleken dat een soort replica's te zijn voor '59 Les Paul's. Oftewel, meer dan $500 per set! Kan er niet iemand gewoon deze ringen uitbrengen in een iets minder vergeelde kleur? Balen...ik denk dat ik een keer ga uitzoeken of ik niet zelf de juiste kleur kunststofplaat kan kopen en dat frezen...
Ik dwaal af...cream dus maar ik sta open voor suggesties :)
waaw, echt prachtig gedaan! ik wou dat ik ook iets van gitaarbouwen kon,:Px
Ziet er goed uit marco.
Nog wat kleine les paultjes:
http://lesstallguitars.com/images/lesstall_home.jpg
Meer hierover: http://lesstallguitars.com/index.htm
Haha, ja ik ken de site hoor. Ik had een jaartje geleden (in het grote kleine gitaartjes topic) al gezegd dat ik zo'n Less Tall wel zou willen bouwen. Ik heb dus zeker naar de foto's op deze site gekeken om me te inspireren :ok:Citaat:
Oorspronkelijk geplaatst door oigun
@Barno : je had helemaal gelijk, gek is dat hoe blind je op een gegeven moment kunt worden voor je eigen bouwsel...ik heb het zojuist al wat gecorrigeerd. Zie plaatjes van VOOR en NA :
http://i138.photobucket.com/albums/q...orenna-nut.jpg
en de hiel...
http://i138.photobucket.com/albums/q...renna-hiel.jpg
Ik weet niet hoe jullie bouwen, maar ik moet alles aan het eind gewoon nog helemaal nalopen. Bijvoorbeeld het kopfineer is nog net niet helemaal strak/gelijk aan de headstock en meer van dat soort dingetjes.
hey cocobolo,
mooi project, kleine les paul's zijn echt vet.
Ik herken het wel: als ik iets doe lijkt het ook altijd al in orde, tot op het einde zie ik dan weer dat het net ietsje beter/afgewerkter kan. soms moet je het gewoon even laten bezinken en nadien nog is oppakken. dan kijk je d'r kritischer tegenaan.
deze wil ik wel 'ns in het echt vasthebben, ik heb nog nooit een mini gitaar vastgehad
veel succes!
grtz
[QUOTE=jan jansen;2365220]He Fred, nog even over je berichtje van een paar dagen geleden : wat is nou precies de uitschieter aan de achterkant? Ik weet niet zeker wat je bedoelt met een strook hout op de achterkant, maar je zou ook kunnen kiezen voor een dunne top ('back') over de gehele achterkant en vervolgens binding aan de voorkant en achterkant. (maar misschien bedoelde je dit ook wel...)Citaat:
Oorspronkelijk geplaatst door Cocobolo
[QUOTE=Cocobolo;2368371]De frees is losgeschoten en een eigen leven gaan lijden net toen ik bezig was met het frezen voor de ruimte van de controleplate en er dwars door heen gegaan.Ik heb hem inmiddels geheel uitgefreesd aan de achterzijde.Citaat:
Oorspronkelijk geplaatst door jan jansen
Het is trouwens geen gek idee van je,de gehele achterkant voorzien van een dunne top....ik heb nog wel wat liggen dacht ik,hout uit suriname.Lijkt mischien beter dan een afdekplaatje op de achterzijde....
Een binding....nee daar begin ik niet aan...in mijn ogen verknoeid dat een telecaster model...moet er niet aan denken..........
vraag mij af of je het oplossen kunt met humbrol hobby verf.Citaat:
Oorspronkelijk geplaatst door Cocobolo
veel gebruikt voor plastic modelbouw vliegtuigen , boten etc.
zijn veel kleuren in te krijgen en met een goed kwastje vast streeploos aan te brengen
De kleine gitaartjes blijven super leuk. Dit wordt ook echt een topper. Veel detail, dat kan ik waarderen. Die inleg op de toets is echt mooi.
de "echte" 59 ringen zijn vies wit, de creme ringen die er voor door moeten gaan zijn o/a gebaseerd op het boek Beauty of the Burst en dat boek staat bekend om zijn "foute" kleuren (alles is veel te geel in dat boek)
mocht je ooit een echte 59 of 60tiger in je handen houden dan zul je zien dat de het plastic nog steeds wit is (geld niet voor de bindingen, die verkleuren omdat ze mee gelakt zijn)
er zijn volgens mij wel een paar plaatsen waar ze witte hb ringen verkopen voor een normale prijs
(tis even zoeken maar deze site heeft ze)
http://www.guitarpartsresource.com/c...asticrings.htm
Aha, dat zijn witte ringen. Die had ik ook al ergens gevonden, ik zoek dus eigenlijk iets tussen spierwit en dat gele cream in. Voor mijn mini-LP zal het wel te laat worden, dus daar ga ik maar voor cream. Maar ik ga serieus overwegen om een keer ergens een grote plaat kunststof te bestellen in de kleur die ik mooi vind en dan ga ik gewoon zelf die ringen maken. EDIT (en slagplaat, en binding, en jackplug-cover, en...)Citaat:
Oorspronkelijk geplaatst door fred dons
Update : ik kom zojuist thuis uit m'n werk en de guitarsupplies bestelling is er al! Wat een supersnelle service, ik heb het gisteren aan het einde van de middag besteld. Het is blijkbaar direct ingepakt en onmiddellijk op de bus gedaan. Hulde! :rockon:
Als ik geweten had dat de fretjes er nu al zouden zijn, dan had ik gisteren de binding nog rond de toets gemaakt. Dat moet ik dus straks maar proberen te doen (eerst nog even wat gezinsverplichtingen...).
Maar dan zou ik morgenavond kunnen fretten. Joepie :cheerup:
