Mijn Firebird

Eindelijk ga ik ook eens een poging doen, ik ga een firbird maken.
Dit gaat een Firebird III worden, dot inlays, geen binding, maar wel een custom "Madman" logo, en een iets minder standaard finish met een knipoog naar een van m'n favo bands.
Neck-trough, en van sipo mahonie.
Gefotosoept plaatje;
http://i183.photobucket.com/albums/x...anfirebird.png

en dit wordt het logo op de trussrod-cover;
http://i183.photobucket.com/albums/x...madmanlogo.jpg

Een tijdje geleden heb ik uit mdf al freesmallen gemaakt met behulp van tekening die iemand voor me heeft gemaakt (nogmaals thnx rob!!!);
http://i183.photobucket.com/albums/x...d/IMG_0902.jpg

even met de decoupeerzaag aan de gang;
http://i183.photobucket.com/albums/x...d/IMG_0903.jpg

en dan met de vijl de definitieve vorm maken;
http://i183.photobucket.com/albums/x...d/IMG_0905.jpg

dat komt er dan zo uit te zien;
http://i183.photobucket.com/albums/x...d/IMG_0907.jpg

alle onderdeeltjes bij elkaar verzameld;
http://i183.photobucket.com/albums/x...d/IMG_1084.jpg

Daarna het halsprofiel van m'n prs overgenomen;
eerst wat huishoudfolie erover ter bescherming van de lak;
http://i183.photobucket.com/albums/x...d/IMG_1085.jpg
http://i183.photobucket.com/albums/x...d/IMG_1086.jpg

met een ringetje en een potlood de vorm overgenomen op een stukkie karton (kartonnetje staat tegen m'n capo aan),
http://i183.photobucket.com/albums/x...d/IMG_1088.jpg
dat precies over het lijntje uitgeknipt, die op een ander kartonnetje gelegd, en met het ringetje langs de binnekant van het eerste kartonnetje de vorm weer overgenomen en uitgeknipt (verder geen foto's van), met uiteindelijk de vorm van de hals in dat 2e kartonnetje...

gisteren heb ik het hout gekregen een paar mooie stukken sipo, een voor de hals (al op de juiste dikte gemaakt en de halshoek is er ook al ingezaagd), en 1 waar ik makkelijk de 2 wings uit kan halen;
http://i183.photobucket.com/albums/x...d/IMG_1099.jpg

het halsdeel is voor de body net íets te breed, en ik heb dat stuk gisteravond ook wat smaller gefreesd met de geleider
wou vandaag eigenlijk verder gaan, maar de weergoden werken nou niet bepaald mee, maar goed, hij hoeft morgen ook nog niet af te zijn;)

worden de strepen zo netjes haaks of toch meer EvHzigzag?

firebird!!! nice

Mooi project, wens je veel suc6

Grtz
Niek

Sterkte, het ziet er nu al cool uit!

ik baseer 'm losjes op deze gitaar;
http://i183.photobucket.com/albums/x...irebird/3b.jpg
http://i183.photobucket.com/albums/x...Firebird/3.jpg

Holycrap vet project man! das weer eens wat anders dan een LP of de zoveelste strat. En persoonlijk vind ik de firebird ook veel bruter.
Goodluck and keep us posted!

binnenkort mijn G&L en jouw firebird, en vet jamme!

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

binnenkort mijn G&L en jouw firebird, en vet jamme!

---

lol, moeten we zeker een keer gaan doen!


de strepen komen inderdaad zo recht over de body te zitten, bij het origineel is het tape, maar ik ga 'm gewoon zo finishen

Hey,

Leuk idee joh! Heb je ook als een doorsnede getekend voor de neckangle om uit te meten hoe je met de brug uitkomt? Is voor een neckthrough volgens mij van levensbelang!!!

Je verdere voorbereidingen zien er veelbelovend uit. Ik ben benieuwd hoe die uiteindelijk wordt.

vr.gr.

Branko

Citaat:

---

Oorspronkelijk geplaatst door oknarb180

Hey,

Leuk idee joh! Heb je ook als een doorsnede getekend voor de neckangle om uit te meten hoe je met de brug uitkomt? Is voor een neckthrough volgens mij van levensbelang!!!

Je verdere voorbereidingen zien er veelbelovend uit. Ik ben benieuwd hoe die uiteindelijk wordt.

vr.gr.

Branko

---

hey, niet getekend, wel uitgerekend, als ik de bushings verzink 2.6 graden, trouwens wel getekend, maar niet 1:1 en op de comp, maar heb de berekening op 3 verschillende manieren gedaan, onder andere via een automatische calculator

ik ben nu even bezig om de bodydelen grof uit te zagen, ga dat nog heel even afmaken, daarna meer foto's

dus... heb helaas de bodydelen niet uit kunnen zagen, ik heb alleen hele grove zaagbladen daarvoor en het is zondag dus....
van de week ff een paar andere halen....

wat ik heb gedaan met de breedte van de body;

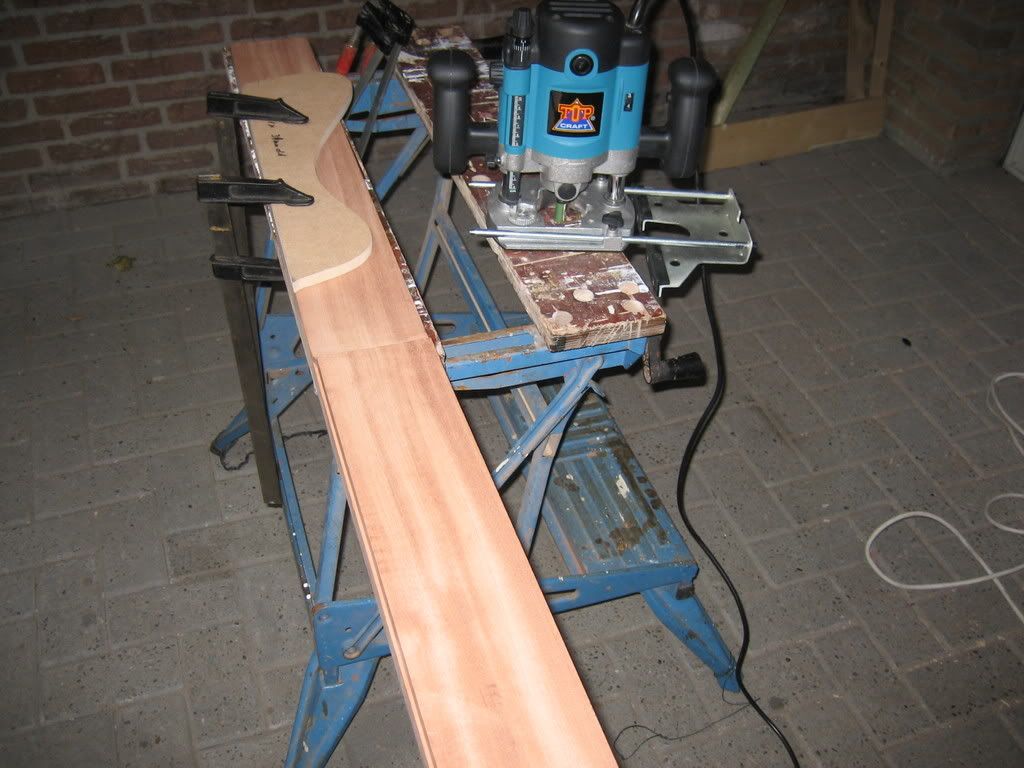

eerst met de geleider op de juiste breedte gebracht;
http://i183.photobucket.com/albums/x...d/IMG_1102.jpg

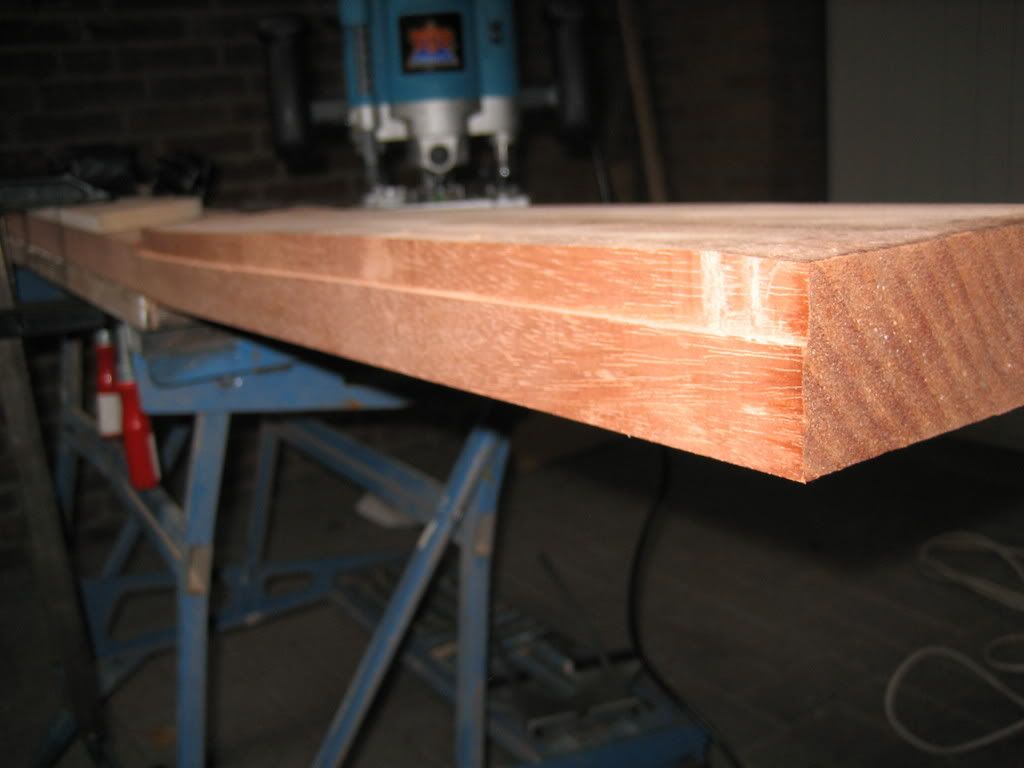

dan hou je een randje over dat op de juiste breedte is;
http://i183.photobucket.com/albums/x...d/IMG_1105.jpg
daar 2x met kopieerfreesjes langs gegaan, en voilla, de hele body is op dezelfde breedte

dat was het voor nu, hopelijk is het morgen en/of dinsdag een beetje weer, dan eindelijk ff die bodydelen uitzagen...

hallo madman!
ik zie dat je de kopieerbeiteltjes van mzs.nl hebt gehaald. Als je in de buurt beiteltjes kunt kopen die minder lang zijn, ik zou zeggen doen. het makkelijk met het frezen van een body maar voor een element holte is het niet fijn. je kunt beter een iets kortere beitel hebben, freest veel fijner en kun later altijd nog met een langere door gaan.

grt. Arjan

Citaat:

---

Oorspronkelijk geplaatst door AvU

hallo madman!
ik zie dat je de kopieerbeiteltjes van mzs.nl hebt gehaald. Als je in de buurt beiteltjes kunt kopen die minder lang zijn, ik zou zeggen doen. het makkelijk met het frezen van een body maar voor een element holte is het niet fijn. je kunt beter een iets kortere beitel hebben, freest veel fijner en kun later altijd nog met een langere door gaan.

grt. Arjan

---

Hey,

Ik heb dezelfde freesbitjes en dan een lengte van 20mm en 25mm. Ik heb met deze bitjes bijna alle frezingen gedaan. Alleen voor het verzinken van de backplates van de tremolo en elektronica heb ik een klein freesbitje van Stewmac gebruikt. Wat dat aan gaat heb je ook helemaal gelijk! Ik ben blij dat ik de keuze uit meer bitjes heb voor de diverse dieptes.

vr.gr.

Branko

Mooi hoor!! Ik heb precies dezelfde bovenfrees ! Van de aldi :D . En hij doet zn werk prima voor die 39 euro ! Hij kan alleen niet zo super diep, maar voor een gitaar diep zat, met juiste bitje. Die koste me trouwens bijna 70 euri :P bijna 2 keer zo duur als de frees zelf.
Gr Geert

@ Branko; klopt, weet niet of je het elders op het forum per ongeluk gelezen had, maar m'n tante woont ook in heerhugowaard en is laatst ff voor me op en neer gereden naar de nibo, nog thnx voor de tip!

@ Arjan; m'n freesmallen zijn bijna een cm dik, m'n freesje is (uit m'n hoofd) 25 mm lang, dus ik zou m'n elementruimte er precies mee uit moeten kunnen frezen, zelfde geldt voor de electronicaholte, dusja, maar thnx voor de tip iig

ik heb de bouwmarkten in de buurt gestalkt met vragen over kopieerfrezen, maar ze konden zelfs niet eens een 6,3 mm spantang voor me bestellen dusja, zat weinig anders op...

mocht ik iets op een specifieke dikte willen frezen, dan zoek ik daarvoor een juiste dikte plaat, en maak daar met de originele mal een mal voor met de juiste dikte, probleem ook opgelost

Citaat:

---

Oorspronkelijk geplaatst door madman

ik heb de bouwmarkten in de buurt gestalkt met vragen over kopieerfrezen, maar ze konden zelfs niet eens een 6,3 mm spantang voor me bestellen dusja, zat weinig anders op...

---

Kijk, een linkje: http://www.gitaarnet.nl/forum/showth...light=spanhuls
Deze heb ik gemaakt om een ¼" freesje van Stewmac toch in een spantang van 8mm te kunnen gebruiken.
Van het weekend nog gebruikt en werkt perfect.
Kan er evt. 1-tje voor je maken en bij je tante droppen.

vr.gr.

Branko

ja, klopt, heb ik gelezen, maar konden ze bij mij in de buurt niet bestellen dus

aluminium is redelijk zacht, daar heb ik het voor een frees die met 12.000 toeren draait niet zo op, vandaar dat ik dat met zo'n busje dus niet heb gedaan...
iig bedankt voor het aanbod!

maar weer even een kleine update dan;

daarstraks onderweg naar huis bij de grote baas een paar nieuwe zaagbladen gehaald voor de decoupeerzaag, daarmee ging het een stuk beter:)

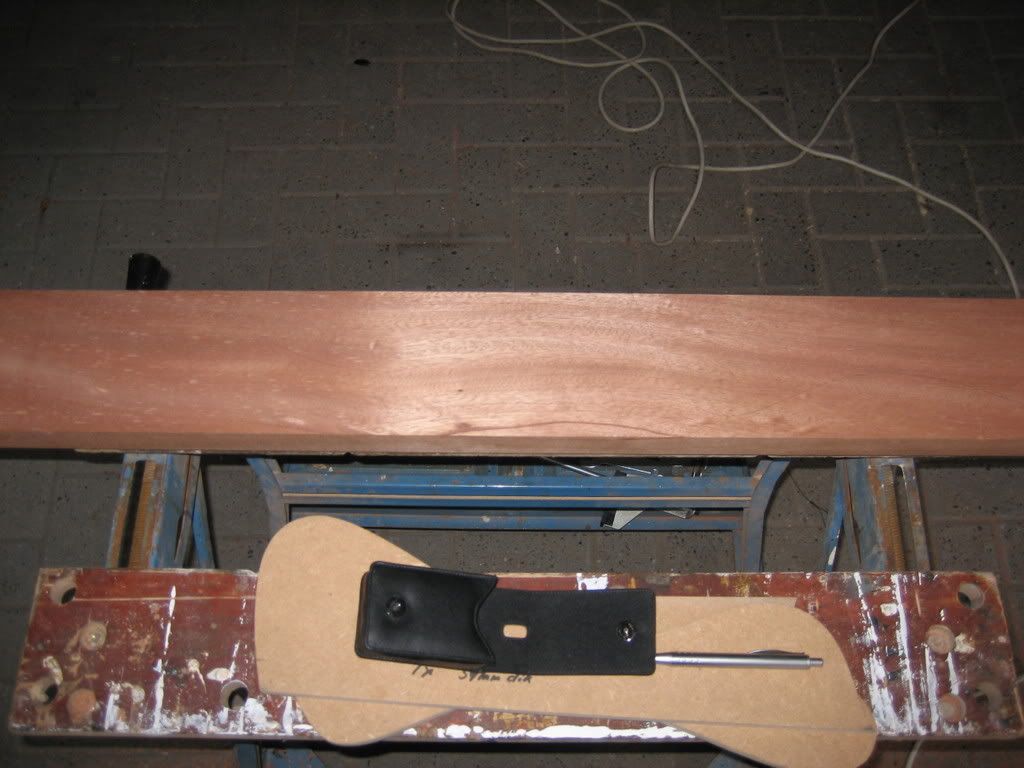

als eerste even de bodydelen op het hout getekend (denk niet dat het op de foto goed te zien is);
http://i183.photobucket.com/albums/x...d/IMG_1108.jpg

maar zoals je op de volgende foto kunt zien, is die balk nèt niet breed genoeg voor een van de 2 delen;
http://i183.photobucket.com/albums/x...d/IMG_1107.jpg

wist ik vantevoren, maarja, als je het hout voor een zacht prijsje krijgt dan ga je over zulke dingen niet moeilijk doen, dus...

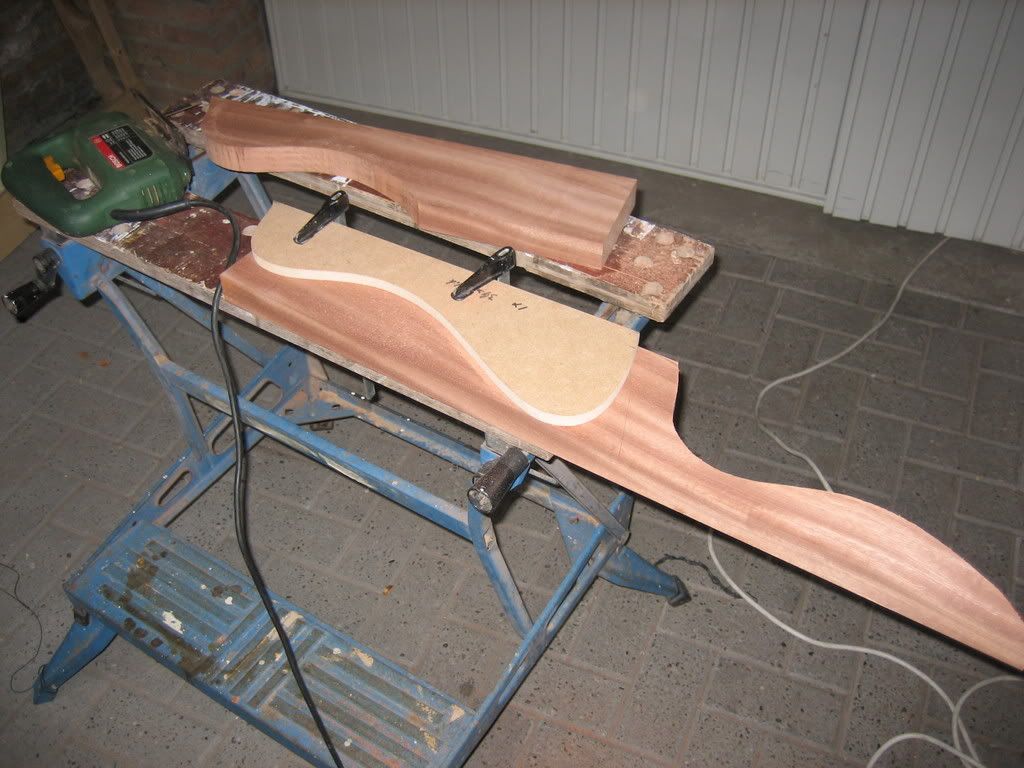

dat deel maar even heel grof uitgezaag;
http://i183.photobucket.com/albums/x...d/IMG_1110.jpg

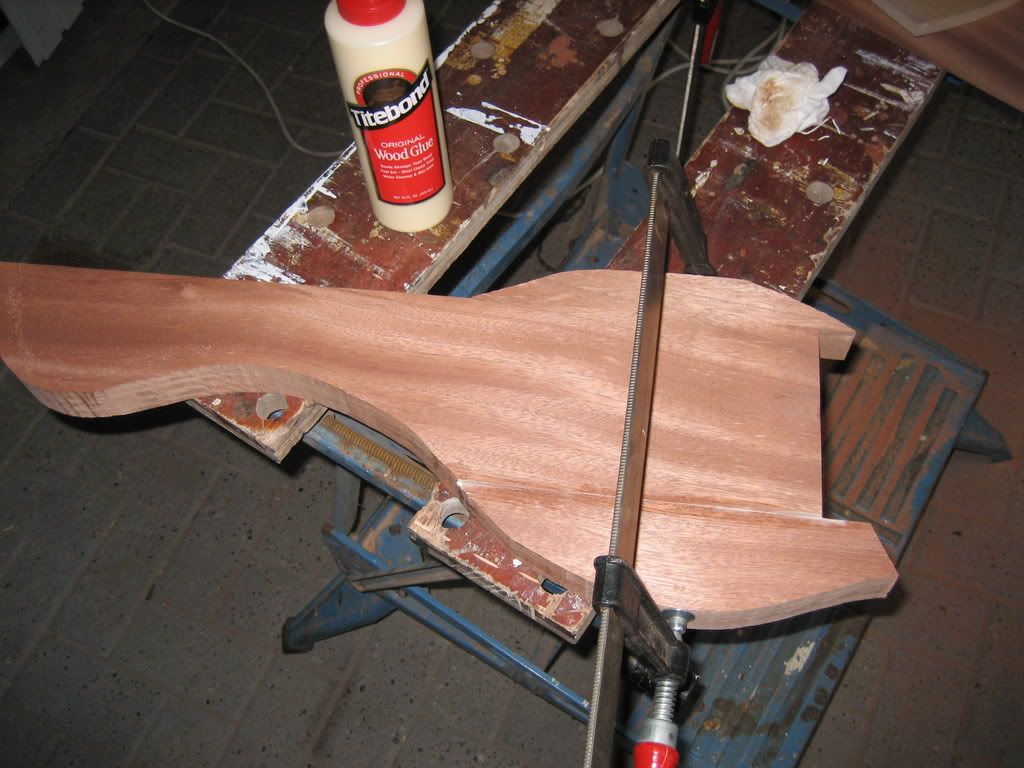

van het restant een stuk afgezaagd en er tegenaan gelijmd;
http://i183.photobucket.com/albums/x...d/IMG_1112.jpg

titebond blijft al onwijs goed aan je handen plakken dus over het hout maak ik me wat dat betreft ook geen zorgen meer....
[tipje] bij gebrek aan de vloeibare variant maar met een korrel 80 papiertje m'n handen schoongewreven [/tipje]

morgen misschien weer verder, en anders wordt het na lowlands...

Citaat:

---

Oorspronkelijk geplaatst door madman

ja, klopt, heb ik gelezen, maar konden ze bij mij in de buurt niet bestellen dus

aluminium is redelijk zacht, daar heb ik het voor een frees die met 12.000 toeren draait niet zo op, vandaar dat ik dat met zo'n busje dus niet heb gedaan...
iig bedankt voor het aanbod!

---

Het aluminium dient alleen maar als vulting tussen de shaft van de frees en de spantang. Je drukt het echt niet in hoor. Gewoon vast zetten als een normaal bitje, kan echt geen kant op en is gewoon veilig hoor!
In ieder geval, graag gedaan!!!

vr.gr.

Branko

Updeetje; ik heb inmiddels de wings gefreesd, en ff een hoekje hersteld waar de frees heeft gehapt, kan alleen het fototoestel niet vinden, dus de foto's komen later...

Op een plekje aan de zijkant van een van de wings zit een plekje van ongeveer 1x1 cm van ongeveer 1mm diep, waarin het hout een beetje versplintert lijkt te zijn.
Het is niet dat de frees daar gehapt heeft, maar gewoon zo'n plekje. Zit te overwegen of ik het weg zal vijlen of later opvul met houtpasta...

Citaat:

---

Oorspronkelijk geplaatst door madman

Updeetje; ik heb inmiddels de wings gefreesd, en ff een hoekje hersteld waar de frees heeft gehapt, kan alleen het fototoestel niet vinden, dus de foto's komen later...

Op een plekje aan de zijkant van een van de wings zit een plekje van ongeveer 1x1 cm van ongeveer 1mm diep, waarin het hout een beetje versplintert lijkt te zijn.
Het is niet dat de frees daar gehapt heeft, maar gewoon zo'n plekje. Zit te overwegen of ik het weg zal vijlen of later opvul met houtpasta...

---

Kijk uit met sommige soorten houtpasta als je blank wilt aflakken of wilt stainen.

als het 1mm diep is valt het toch niet op? ik denk dat als je er houtpasta overheen doet dat je het meer ziet?

Citaat:

---

Oorspronkelijk geplaatst door laurence

als het 1mm diep is valt het toch niet op? ik denk dat als je er houtpasta overheen doet dat je het meer ziet?

---

Maar als je een stuk hebt van 1cm x 1 cm oppervlak waar de stain niet mooi intrekt, dan gaat dat behoorlijk storen.

Heel vet, ik ben echt een grote fan van firebirds! Dat word waarschijnlijk mijn volgende...

Ik ga 'm sowieso niet stainen, maar dekkend lakken (zie openingspost). Zal morgen ff een foto posten...

Leuk project! Inderdaad weer eens wat anders als een strat of tele. Zal deze eens goed volgen!! Succes oknarb!

Madman maakt hem hoor :satisfie:

hahahah, maakt niet uit;)

*zoekt naar het fototoestel...*

*HOERA, GEVONDEN!!!*

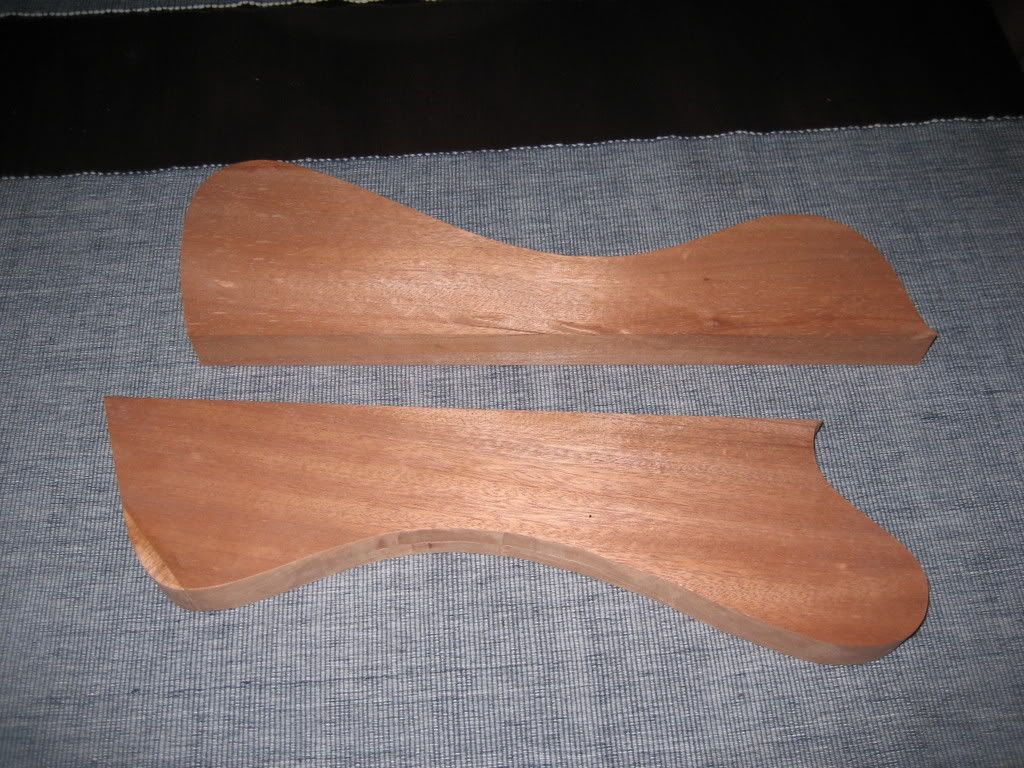

foto van de wings;
http://i183.photobucket.com/albums/x...d/IMG_1114.jpg

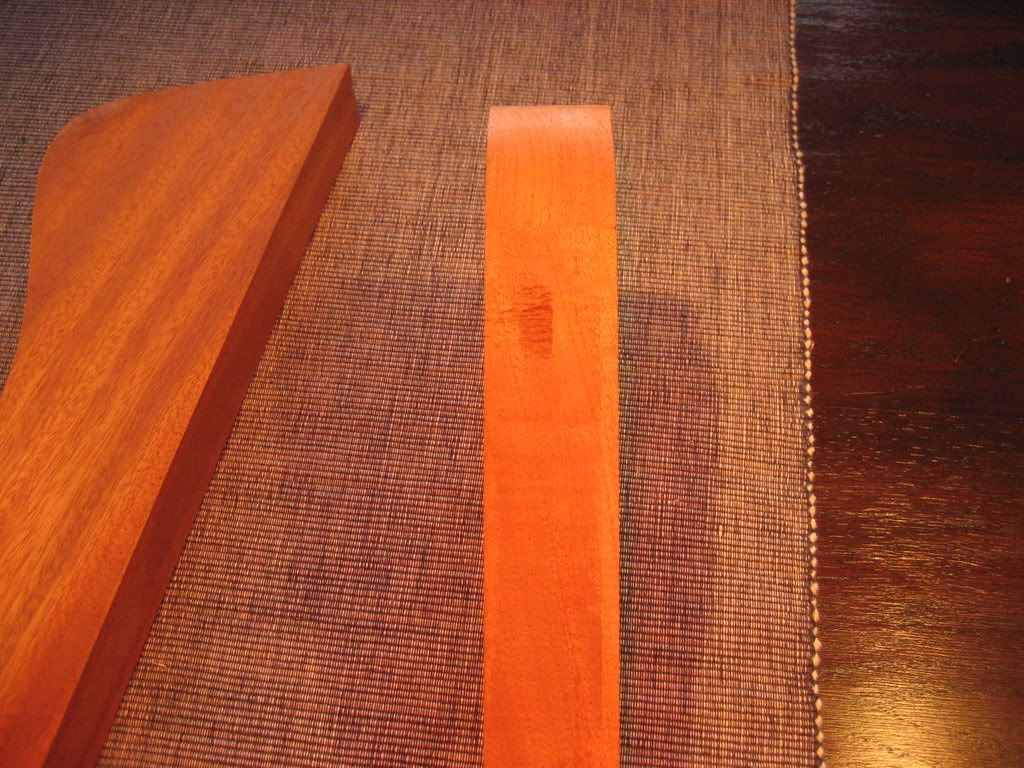

had wat moeite om een duidelijke foto van dat plekje te maken, beter dan dit wou niet lukken:s
http://i183.photobucket.com/albums/x...d/IMG_1118.jpg
zal ik het maar laten voor wat het is en later opschuren en vullen met houtpasta?

zoals je trouwens op die eerste foto kan zien heeft de frees linksonder een keertje gehapt, netjes afgevijld en een nieuw blokje tegenaan gelijmd, op de foto kun je het stuk wat ik er eerder aan gelijmd had linksbovenin ook net zien

Ik zou 'm toch vullen met houtpasta. Anders heb je er zo'n rare buts in zitten as je 'm gaat lakken. Nu kun je het nog eenvoudig oplossen.

Hahaha,

Ik denk niet dat ik gauw een firebird zal bouwen, is niet helemaal (=helemaal niet) mijn model, sorry! Maar ik vind het fantastisch om te zien hoe je met je bouwproces bezig bent, en dat dwingt respect af, afgezien van welk model het is (tenminste, dat vind ik!). En het is inderdaad weer eens wat anders dan een strat of tele, maar goed...

Wat ik helemaal leuk vind om te zien is dat je een neckthrough bouwt.
Complimenten hoor!

vr.gr.

Branko

kleine update (geen foto's); ik heb gisteren alles netjes geschuurd en kan binnenkort de wings af laten schuinen

ik heb nog het een en ander gedaan, maar daar open ik een draadje over zodra ik foto's heb gemaakt...

ik heb een tegekke oude firebird, maar merk toch dat ik er niet veel op speel, is lomp groot ding (lang) en mijne is nog mint, dan pak je voor een gig sneller even een les paul deluxe (ook minihumbuckers) en een les paul custom en gaan...

Maaaaar, madman, je maakt er iets moois van en ben dan ook zeer zeer benieuwd naar t uiteindelijke resultaat, heb zelf ooit een brian may gitaar gebouwd dus weet hoe enthousiast je kan zijn! Jammer van je prs halsprofiel, al is t "fijn" zou ik toch voor een firebird model neck gaan, je mag de mijne wel komen overnemen, geen probleem!

ieme

Citaat:

---

Oorspronkelijk geplaatst door ieme

ik heb een tegekke oude firebird, maar merk toch dat ik er niet veel op speel, is lomp groot ding (lang) en mijne is nog mint, dan pak je voor een gig sneller even een les paul deluxe (ook minihumbuckers) en een les paul custom en gaan...

Maaaaar, madman, je maakt er iets moois van en ben dan ook zeer zeer benieuwd naar t uiteindelijke resultaat, heb zelf ooit een brian may gitaar gebouwd dus weet hoe enthousiast je kan zijn! Jammer van je prs halsprofiel, al is t "fijn" zou ik toch voor een firebird model neck gaan, je mag de mijne wel komen overnemen, geen probleem!

ieme

---

dit vraagt natuurlijk om familiefoto's...

Citaat:

---

Oorspronkelijk geplaatst door Squier4ever

dit vraagt natuurlijk om familiefoto's...

---

hopelijk bij de meet 18 november, als ik het red om 'm voor die tijd af te maken...

trouwens nog een update;

ik heb de vorm overal uit gefreesd, ik zit nu te wachten tot ik tijd heb om een afspraak te maken om het hoogteverschil in de wings te maken, en de headstock onder de juiste hoek af te zagen, want dat kan ik met mijn gereedschap hier niet...

EDIT; moet het wel ff goed zeggen; ik heb de bodydelen in vorm gefreesd, hals nog niets aan gedaan
degenen van wie ik het hout heb zou me eventueel een keer op een zaterdagochtend kunnen ontvangen als er niet te veel ander werk ligt, maar dat gaat bij mij de komende 2 weken iig al niet lukken...
