Justanothercaster #001

Vandaag de telecastermallen binnen gekregen van templatesandjigs.com voor #002.

Maar dat is wel zo'n beetje de reden om hier een topic te openen voor #001, een kitkaster. Ja, alweer een. Vandaar ook de naam van het topic. Het zal allemaal niet zo vreselijk spannend zijn voor de meeste zelfbouwers, maar voor mij is het nieuw. Ik gluur al een tijdje mee op gitaarnet en heb enorm veel opgestoken van alle posts hier, zowel van beginners als van de profs. Misschien dat mijn verslagje ook weer iemand helpt.

Posts zonder foto's zijn saai, dus:

https://lh3.googleusercontent.com/-_.../s500/0001.jpg

https://lh6.googleusercontent.com/-W.../s500/0002.jpg

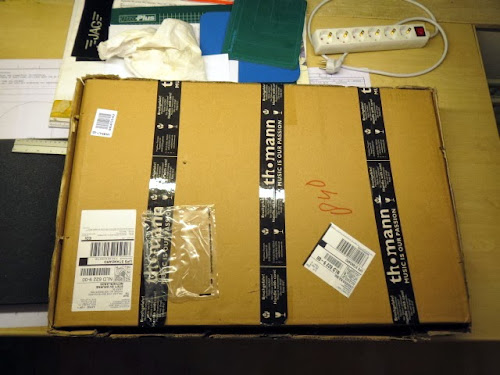

Een doos met drie dozen. De doos open maken en de inhoud controleren is meer werk dan het zaakje los vast in elkaar gooien:

https://lh3.googleusercontent.com/-j.../s500/0003.jpg

Maar er zijn toch wel een paar puntjes. Da's voor volgende keer.

http://images.wikia.com/mk/images/2/...uickly_966.jpg

Yep, it jumped up a notch. :)

De body blijft netjes zonder schroeven aan de hals hangen, dus dat past precies. Het past zowiezo allemaal heel behoorlijk. Slagplaat met de schroeven in de voorgeboorde gaten:

https://lh3.googleusercontent.com/-n.../s500/0004.jpg

Ook de control plate past netjes en sluit goed aan op de slagplaat. Beter als verwacht dus. Maar wel een paar deukjes:

https://lh4.googleusercontent.com/-J.../s500/0005.jpg

https://lh6.googleusercontent.com/-j.../s500/0006.jpg

Ach, hij wordt toch dekkend gelakt, dus dat moet wel weg te werken zijn.

Dan de plaatsing van de brug. :(

https://lh6.googleusercontent.com/-6.../s500/0007.jpg

Als ik de schroeven in de voorgeboorde gaten schroef dan zit de brug te ver naar achteren. Vind ik. En scheef. Dus dat moet anders. Latje d'r bij van 648 mm en opnieuw aftekenen en boren. 6x meten 1x boren was de regel geloof ik.

https://lh6.googleusercontent.com/-e.../s500/0008.jpg

https://lh4.googleusercontent.com/-P.../s500/0009.jpg

Da's beter. Brug vastgeschroefd, de oude gaten vallen netjes onder de brug. Het is trouwens een toploader en nee, daar ga ik niks aan doen. Twee tuners gemonteerd, E en e erop. Intoneren gaat prima. Voor een Telecaster tenminste. En de uitlijning lijkt ook niet heel fout.

https://lh3.googleusercontent.com/-w.../s500/0010.jpg

Dus elektriek aansluiten. Makkelijk met die stekkertjes, komt geen bout aan te pas. Inpluggen en er is geluid. Dus demonteren en aan het lakken. Dat zal een stuk minder gemakkelijk gaan en véél langer duren.

Ik zou de elektriek solderen, stekkers geven op de langere duur altijd problemen.
En zo moeilijk is solderen nou ook weer niet. ;)

Solderen is het probleem niet, dat doe ik al hééél wat jaren. Zelfs 0603 ledjes. Kijk maar:

https://lh5.googleusercontent.com/-o.../IMG_0639a.jpghttps://lh5.googleusercontent.com/-F...IMG_0642_2.jpg

Deze stekkers gaan er zowiezo uit: eentje had er al niet zo'n zin in en had wat overtuigingskracht nodig om vast te blijven zitten. En de draden zijn ook te lang.

Maar stekkers in een gitaar, ik ben gaan twijfelen. Ik zou normaal zeggen: nee, niet doen. Maar ik ben me al een tijdje aan het inlezen en vergapen, onder andere op tdpri, en zag hier dat C.J. Fearn er bewust voor kiest. En volgens mij weet hij wel ongeveer hoe je een Telecaster in elkaar prutst. Een elementenwissel wordt zo wel erg gemakkelijk. En zulke connectors heb ik toch al in huis. Verguld zelfs.

Nog eens even over denken... en tips van harte welkom.

. Een elementenwissel wordt zo wel erg gemakkelijk. En zulke connectors heb ik toch al in huis. Verguld zelfs.

Nog eens even over denken... en tips van harte welkom.[/QUOTE]

Ik weet niet hoe vaak jij een element wisselt bij een zelfbouw maar ik nooit. Solderen dat spul, dat voorkomt een hoop ellende met gekraak en gepiep zeker op de lange duur.
Zon bouwpakket is wel leuk om snel de basis onder de knie te krijgen al zou ik ziezo die brug vervangen voor een vintage type.

met emg's etc werkt t ook prima, dus waarom niet?

Citaat:

---

Oorspronkelijk geplaatst door da Liks

met emg's etc werkt t ook prima, dus waarom niet?

---

Ik heb meer als 35 jaar ervaring met elektronica, connectoren geven allemaal vroeg of laat problemen.
Hoe vaak wissel je van elementen 1x per week, 1 X per maand of 1x per jaar?
Zoveel tijd kost solderen nu ook weer niet en als je goed soldeert ben je verzekerd van een goede verbinding.
De betere buizen versterkers hebben ook hardwired bedrading omdat bleek dat dit veel minder problemen gaf.
Maar als jij liever een connector wil is dat natuurlijk jouw keuze, soms moet je dingen zelf ervaren:makeup:

ik stel toch gewoon een normale vraag? waar staat dat ik liever een connector wil? ik vraag alleen waarom het niet zou werken (omdat ik het niet weet)..

Is dit dat Harley Benton pakket?

Yep. Mijn eerste 'zelfbouw'. Dus geen zin om meteen dure onderdelen te kopen. Als ik hier wat aan verkl**t koop ik er gewoon nog eentje.

En deze blijft zoals ie is denk ik. Dus geen nieuwe brug enzo. Dat komt wel bij #002. Die wordt al wat meer zelfbouw.

Hij is trouwens gelakt en in elkaar gezet net zo duur als de kit, maar dan is er geen lol aan. :)

@ da Liks
ik geef gewoon normaal antwoord waarom ik denk dat het niet verstandig is om een connector te gebruiken, niet meer en niet minder.

De laatste zin is voor Wibo, in de zin van uiteindelijk moet je het op de manier doen die jij denkt dat het beste is.

Ik deel hier gewoon mijn ervaring, daar is dit forum toch voor en wat je er mee doet is aan de lezer.

Mezelf kennende knip ik die stekkers er tussenuit, kort de draden in en soldeer het zaakje aan elkaar. Ik ga geen extra werk doen en met connectors aan de gang als ik er geen goede reden voor zie. Ondertussen ben ik dan de krimpkous vergeten, dus knip ik de net gesoldeerde verbindingen weer los, schuif de krimpkous erover en soldeer ze weer vast. :)

Posts zonder foto's zijn saai.

https://lh3.googleusercontent.com/-P...0/IMG_1510.jpg

Gaatjes vullen en afsteken met een scapelbeiteltje. De Staatsloterij helpt met het beschermen van het hout. En wenst mij veel geluk. Dat zal dan wel met dit gitaartje zijn, want bij de trekking gisteren was het weer mis. :(

Citaat:

---

Oorspronkelijk geplaatst door Rickenbender

@ da Liks

De laatste zin is voor Wibo, in de zin van uiteindelijk moet je het op de manier doen die jij denkt dat het beste is.

---

dat verandert de zaak. carry on..

Als we toch bezig zijn: geen krimpkous in een gitaar! Als je de hele boel isoleerd met die plastic rommel is het lastig om even te experimenteren met een treblebleedcapje of andere schakelingen. Soldeer gewoon korte stukjes blank draad en werk netjes, dat is voldoende.

Dank je! Daar zal ik aan denken als ik de krimpkous vergeet. :)

Maar eerst een beetje lakken.

Citaat:

---

Oorspronkelijk geplaatst door Tabula Rasa

Als we toch bezig zijn: geen krimpkous in een gitaar! Als je de hele boel isoleerd met die plastic rommel is het lastig om even te experimenteren met een treblebleedcapje of andere schakelingen. Soldeer gewoon korte stukjes blank draad en werk netjes, dat is voldoende.

---

+1, nergens voor nodig

Zo, de eerste laag primer zit erop. Het stelt voor veel van jullie niet zoveel voor, maar ik vond het nogal wat.

https://lh3.googleusercontent.com/-v...0/IMG_1511.jpg

https://lh5.googleusercontent.com/-h...0/IMG_1512.jpg

Dan zie je dus alles. Zoals twee krimpscheurtjes. Ach, 't was een goedkope kit, dus dat is een goede oefening. Opgevuld met dunne secondelijm, na uitharden de overtollige lijm verwijderd met een wattenstaafje met aceton. En dat verwijdert uiteraard ook de verf. :)

https://lh3.googleusercontent.com/-b...0/IMG_1515.jpg

https://lh3.googleusercontent.com/-v...0/IMG_1516.jpg

Op zo'n macrofoto zie ik meer als met m'n bril: bijna goed, nog een keer een beetje aceton erover. De gevulde gaten bijschuren met een hightech schuurblok en wat ruiger schuurpapier (was 220 volgens mij).

https://lh3.googleusercontent.com/-S...0/IMG_1517.jpg

Schuren met 400 en nog maar een laag primer erover denk ik.

truc met aceton kende ik niet, maar haal je dan niet steeds weer teveel lijm weg omdat de aceton de lijm oplost? waarom niet schuren met een vlak blok en schuurpapier?

Die truc heb ik hier op de site geleerd, bijvoorbeeld hier.

Bij de krimpnaadjes leek me aceton gemakkelijker. En dat was het ook, zo gepiept. Je haalt met een wattenstaafje alleen de lijmresten aan de oppervlakte weg, wat in het naadje zit blijft er wel inzitten.

De cocktailprikkers in de gevulde bruggaten zijn ook met secondelijm vastgezet. Daar moet toch al geschuurd worden om het gelijk te krijgen dus dan kan het zonder chemische hulp.

Zo te zien is de hele body nog niet goed geschuurd.. ik zou voordat ik de kleur ga zetten eerst de hele body nog eens afblokken met korrel 220 en daarna 320.
Wel spannend hé, zo'n eerste keer lakken?! ;)

Sterker nog, er is nog helemaal niets aan geschuurd. :)

De body heeft al een soort sealerbehandeling gehad voor hij de doos in ging. Of zo'n eerste primerlaag spuiten slim is weet ik niet, maar het maakt mooi alle oneffenheden zichtbaar. Die krimpschuurtjes bijvoorbeeld had ik op het kale hout helemaal niet gezien. Ik denk dat het meeste van deze laag er wel weer afgeschuurd gaat worden.

Ik wou verder gaan met 400, maar 220 / 320 ook maar eens proberen. Voorzichtig....

En ja, bijzonder spannend, zo'n eerste keer lakken. Ik zorg in ieder geval dat ik voldoende schuurpapier in huis heb. :)

Helemaal nieuw is lakken trouwens niet meer, ik heb al een beetje geoefend op een stuk waaibomenhout.

https://lh3.googleusercontent.com/-C...0/IMG_1524.jpg

Het is zwart en het blinkt.

https://lh4.googleusercontent.com/-8...0/IMG_1522.jpg

Niet perfect, zeker niet goed genoeg voor een gitaar, maar ik weet nu wel ongeveer wat werkt. En vooral wat niet werkt. :(

Het heerlijk avondje is gekomen. Lak spuiten lukt in deze tijd van het jaar alleen in het weekend in verband met werk enzo. Maar het is de afgelopen weken toch gelukt om er een stuk of 3 (of 4?) lagen kleur op te krijgen. Dus kan er geschuurd worden.

https://lh3.googleusercontent.com/-W...0/IMG_1541.jpg

Korrel 600 papier met vintage schuurblok. Doorgaan tot de glimmers weg zijn. Wegblijven bij de randen. Op een paar plekken aan de zijkanten doorgeschuurd, maar dat komt wel weer goed. Het voordeel van lakken is dat er eigenlijk weinig fout kan gaan wat niet met schuurpapier en tijd is op te lossen.

Het nadeel is dat het zo ontzettend langzaam gaat. Dus tussendoor genoeg tijd gehad om de hele lak-faq door te lezen. Wat een schat aan informatie. Fred Dons is mijn held. :)

Hopen op 15 graden en geen wind morgen, dan gaan er weer twee lagen op.

Yeah, right.... :(

Lakken met dit weer is niet aan te raden, mede ook door de luchtvochtigheid. Je gaat dan doffe plekken in je lak krijgen.

Dus je denkt dat 15 graden en geen wind niet gaat lukken morgen? ;)

Fred Dons is zoals gezegd mijn held en hij lakt zelfs rond het vriespunt. Zie bijvoorbeeld hier en hier. Maar inderdaad, op mijn proefplankje had ik ook last van blushing. Ik verwarm nu de body voor boven de verwarming en de spuitbus staat een tijdje in het warme water. Het spuiten duurt hooguit een minuut of 10, daarna meteen weer naar binnen. Tot nu toe geen meer last gehad van witte waas.

Morgen nog maar eens kijken, net scheen hier de zon eventjes. Maar voor de zekerheid toch maar extra schuurpapier inslaan dus.

Er zijn trouwens ook nog andere klusjes die gedaan moesten worden. Headstock shapen:

https://lh4.googleusercontent.com/-k...0/IMG_1507.jpg

De gaten voor de tuners zitten net iets anders dan de mal, dus de bovenfrees blijft ingepakt. Ook de tekeningen die ik op internet heb gevonden zijn net iets anders. So let's improvise. De vintage schuurblok blijkt ook geschikt om potloodlijnen te verwijderen. Ik ben dol op dingen met twee functies. :)

Decouperen, vijlen, schuren, vijlen, schuren, schuren.

https://lh6.googleusercontent.com/-P...0/IMG_1538.jpg

Niks meer aan doen. Waar heb ik m'n decal papier ook alweer gelaten? :)

Not too shabby! Ik zou de kop ook meespuiten met de rest, hoewel dat wel echt een royal PIA is. :p

Tja, een meegespoten kop is wel mooi, maar ik heb geen wit decal papier en wit printen lukt ook niet met mijn oeroud laserprintertje. Misschien bij #002.

https://lh6.googleusercontent.com/-6...0/IMG_1554.jpg

Voor de achterkant van de headstock heb ik gespiekt op tdpri.

https://lh4.googleusercontent.com/-N...0/IMG_1542.jpg

Alleen heb ik de 'outline' voor de onderste decal wat dunner gemaakt.

https://lh4.googleusercontent.com/-4...0/IMG_1547.jpg

Mijn goudstift van de Action is dus niet watervast. :(
Goud afvegen en dan maar inkleuren op de kop.

https://lh3.googleusercontent.com/-q...0/IMG_1551.jpg

Fixeren met blanke lak. Tweede decal erop.

https://lh6.googleusercontent.com/-c...0/IMG_1553.jpg

Niet slecht voor een eerste keer. Of eigenlijk de derde keer. De eerste keer sloeg m'n decalletje dubbel. De tweede keer had ik het goud niet goed genoeg gefixeerd. Maar ik had vier printjes. :)

Terwijl ik al bezig ben aan nummer #002 en #003, al spullen in huis heb voor #004 en nadenk over #005 en #006 kreeg ik gisteren commentaar. "Je bent nu al maanden bezig, maar ik heb nog steeds geen nieuwe gitaar gezien, laat staan gehoord." Terecht natuurlijk.

De lak zal na 3 weken wel zowat uitgehard zijn. Dit is er op gegaan:

https://lh4.googleusercontent.com/-F...0/IMG_1685.jpg

Schuren 600, 1000, 1200, 1500, 2000. M'n rechterarm voelt weer als héél lang geleden. "Schat, mag ik jou wattenschijfjes?"

https://lh4.googleusercontent.com/-l...0/IMG_1687.jpg

Commandant 4, Scratchremover, speedshine. Zo voelde mijn rechterarm zelfs héél lang geleden niet. Bling bling. Niet zo glimmend als een PU gelakt fabrieksding, maar glimmender dan een Highway One.

https://lh5.googleusercontent.com/-S...0/IMG_1689.jpg

En afmonteren. O ja, die stekkers...

https://lh5.googleusercontent.com/-C...0/IMG_1690.jpg

Weg ermee.

https://lh3.googleusercontent.com/-Z...0/IMG_1691.jpg

Soldeerbout opgestart en ondertussen gelijk de elementen gemeten: brug 7.3, hals 6.8.

https://lh6.googleusercontent.com/-N...0/IMG_1692.jpg

Afgemonteerd.

https://lh6.googleusercontent.com/-g...0/IMG_1693.jpg

https://lh4.googleusercontent.com/-g...0/IMG_1694.jpg

Afstellen maar.

https://lh3.googleusercontent.com/-J...0/IMG_1696.jpg

Binnenkort nog een paar buitenfotos maken denk ik. Het is tenslotte al lente. :)

gruwelijk.

Leuk, ben zelf niet zo'n fan van glimmend en zwart maar toch, ziet er behoorlijk pro uit!

Mooi hoor!

@MyGreenLady en @Gerard1793: dank je!

Citaat:

---

Oorspronkelijk geplaatst door da Liks

gruwelijk.

---

Gruwelijk leuk. :)

Nog geen daglichtfotos, maar deze is wel leuk vond ik.

https://lh5.googleusercontent.com/-j...0/IMG_1708.jpg

Je moet wel van zwart en glimmend houden. :)

Zwart en glimmend is moeilijk te fotograferen. Tenminste met mijn cameratje. Maar zo gaat het wel een beetje:

https://lh3.googleusercontent.com/-v...0/IMG_1793.jpg

Klaar.

https://lh3.googleusercontent.com/-s...0/IMG_1791.jpg

geweldig strak resultaat. proficiat!!

Leuk, ben wel een fan van zwart en glimmend, mooi resultaat!:mmmm:
