Tussendoorproject: Een danelectro-style bas...

Ja, ik weet het; jullie zijn andere projecten van me gewend. Historische instrumenten, met veel opsmuk en rare stemmingen.

Maar er zijn meer leuke dingen om te bouwen. Ik hen een zwak voor Danelectro, misschien juist omdat het zo tegen alles wat we weten in gaat. Gemaakt van materialen waar bouwers normaal hun neus voor ophalen, maar een gaaf design en super klank.

Voor m'n verjaardag kreeg ik het boek "Neptune bound", dit wordt gezien als het definitieve standaardwerk over Danelectro en Coral. Helaas staan hier geen bouwplannen en dergelijke instructies in, maar er is wel genoeg informatie uit de foto's te halen.

Uiteindelijk kan ik me toch niet inhouden, en besloten te beginnen met bouwen.

Het begint met het ontwerp. Als uitgangspunt neem ik toch een historische gitaar, de Christopho Cocko uit 1602.
http://i18.photobucket.com/albums/b1...M000019232.jpg

http://i18.photobucket.com/albums/b1...M000019233.jpg

Een mooi moment om de contour eens in de computer te zetten. Altijd bruikaar voor een kopie. Nu is het de basis voor de body.

Met een cutaway, slagplaat en lipstickpickup ziet dit er ongeveer zo uit...

http://i18.photobucket.com/albums/b1...sion-Model.jpg

Het is een universele body, je kunt hier ook een gitaar, 12snaar, baritongitaar of 5 snaarbas van maken. Enkel een andere nek en neckpocket. De brug houdt dezelfde plaats.

Danelectro's bestaan uit een frame van vuren of populier met een top en rug van masonite. Anders dan vaak gedacht en verteld is masonite geen gewoon hardboard. Het bestaat uit gekookte en gecomprimeerde houtvezel. Bij normaal hardboard wordt aan de houtvezel lijm toegevoegd, dit gebeurd niet bij masonite. Het bestaat simpelweg alleen uit hout.

http://i18.photobucket.com/albums/b1...t/DSC09341.jpg

Voor het frame gebruik ik een 34x34 mm balkje dat bij de bouwmarkt het enorme bedrag van €4,73 op moest leveren. Dit is genoeg voor een body Waarschijnlijk wordt dit m'n goedkoopste gitaar ooit.
http://i18.photobucket.com/albums/b1...t/DSC09353.jpg

Wat je ook niet echt van mij gewend bent is het gebruik van electrische apparaten. Voor dit gitaartje wel... Gisteren bij een vriend van me de balken onder de afkortzaag door gehaald.

http://i18.photobucket.com/albums/b1...t/DSC09328.jpg

http://i18.photobucket.com/albums/b1...t/DSC09330.jpg
Ja, ik kijk altijd zo lelijk bij dit soort werk...

En na een half uurtje heb je deze blokkendozen:
http://i18.photobucket.com/albums/b1...t/DSC09337.jpg

Omdat het zo goedkoop is meteen met twee body's begonnen. De andere gebruik ik nog weleens voor een gitaar.

Naast het plan
http://i18.photobucket.com/albums/b1...t/DSC09339.jpg

Voor het lijmen kan beginnen wordt de ronde opening in de rug uitgesneden.
http://i18.photobucket.com/albums/b1...t/DSC09350.jpg

Voor het lijmen alles passen.
http://i18.photobucket.com/albums/b1...t/DSC09364.jpg

En lijmen. In het boek zag ik een frame wat tijdens het lijmen met nieten aaneen gehouden werd. Heb het geprobeerd met een normale handtacker, maar die is niet sterk genoeg. De nieten blijven er iets boven staan. Waarschijn gaat het met een pneumatische wel.

http://i18.photobucket.com/albums/b1...t/DSC09355.jpg
Heb het hier enkel op de binnenblokken gedaan.

En kwasten maar...
http://i18.photobucket.com/albums/b1...t/DSC09365.jpg

Hier eens geen beenderlijm om historisch correct te zijn. Gewone onverdunde Titebond.
http://i18.photobucket.com/albums/b1...t/DSC09369.jpg

De top er op
http://i18.photobucket.com/albums/b1...t/DSC09359.jpg

Onder de gitaar ligt een dikke plaat 35mm MDF. Deze is vrijwel recht. De vuilniszakken zijn om de plaat schoon te houden.

Een plaat MDF er op en een aardig gewicht.
http://i18.photobucket.com/albums/b1...t/DSC09360.jpg

Hier in de vorm van een krat Club Mate
http://i18.photobucket.com/albums/b1...t/DSC09362.jpg

En een stapeltje boeken...
http://i18.photobucket.com/albums/b1...t/DSC09373.jpg

Is dat lekkere cola? Of ligt tie gewoon zwaar op de maag?

da's inderdaad iets anders dan wat we van jou gewend zijn :hippie: maar ik vind't zeker zo cool. ik wist wel dat dano's uit een vuren frame bestonden maar dat van dat masonite wist ik niet, zo'n simpele constructie (maar toch zo efficient blijkbaar)

deze ga ik zeker volgen

hopelijk snel update's :ok:

grtz

Love it !!!!
De moderne Dano's hebben overigens een multiplex frame.
(Bij mij staat er overigens ook een dano basje te wachten op een makeover..)

wat kost dat masonit op dit moment eigenlijk?

leuk project trouwens

dano-inspired, zal je niet verbazen dat ik helemaal te vinden ben voor dit project. de constructie: aaron heeft ook zoiets gedaan met de gitaar voor zijn dochter, ik was op de beurs verbaasd over de geweldige acoustische klank.

ooit bouw ik ook zoiets. dat masonite geen lijm bevat: interessant, wist ik niet.

Citaat:

---

Oorspronkelijk geplaatst door no 1 hops

wat kost dat masonit op dit moment eigenlijk?

leuk project trouwens

---

Dit zijn reststukken van m'n vorige werk (bij een bouwmarkt, dit bleef over bij de zaagafdeling).
Het kostte toen ongeveer 16 euro voor een plaat van 122*244 cm. Als we uitgaan van stukken van 45*30 voor een gitaar kunnen er 10 gitaren uit een plaat.

Als er anderen zijn die dit ook eens willen proberen kunnen we misschien eens een joined venture doen? Dit spul verkopen ze enkel per volledige plaat.

Het is 3,5 mm dik trouwens.

Citaat:

---

Oorspronkelijk geplaatst door barno

dano-inspired, zal je niet verbazen dat ik helemaal te vinden ben voor dit project. de constructie: aaron heeft ook zoiets gedaan met de gitaar voor zijn dochter, ik was op de beurs verbaasd over de geweldige acoustische klank.

ooit bouw ik ook zoiets. dat masonite geen lijm bevat: interessant, wist ik niet.

---

M'n eerste idee was ook een guttlin. Dit gaat zeker nog eens gebeuren, maar eerst maar eens een basje.

Hey,

Dit is wel een erg leuk project zeg. Blijf ik zeker volgen.
Ik heb het allemaal vol bewondering zitten lezen!

vr.gr.

Branko

Erg leuk, ben benieuwd.

Gisteren de body'sonder de krat vandaan gehaald.

Het ziet er goed uit. Ze zijn goed stijf.

Het gewicht van de body's is nu 1750 g. per stuk. Hier gaat met het frezen nog aardig wat af. In combinatie met een vuren nek en gitaarmechanieken moet dit een aardig licht instrument geven.

hmm mischien ga ik ook nog maar eens na denken om zelf een gitaar te bouwen zo word het wel heel goedkoop. tof!

edit: ik vroeg me af of je ook gewoon hardboard zou kunnen gebruiken? dat heb ik staan namelijk, in hoeverre verschild harboard van dat masonite?

Als iemand nog een originele U-series, longhornbas of doublecut weet/heeft waar ik een plan van zou kunnen tekenen houd ik me aanbevolen.

Er zijn bij mijn weten nooit goede plannen van getekend.

Citaat:

---

Oorspronkelijk geplaatst door Javaca

Als iemand nog een originele U-series, longhornbas of doublecut weet/heeft waar ik een plan van zou kunnen tekenen houd ik me aanbevolen.

Er zijn bij mijn weten nooit goede plannen van getekend.

---

Ik heb wel een paar reissues:
een pro, lonhorn bass body, een DC
en een originele silvertone:
http://farm3.static.flickr.com/2003/...c016dbe1bc.jpg
maar dan met één element.

Hee, wat een geweldig leuk project. Ik heb nu al het gevoel dat dit alleen maar helemaal goed kan komen :ok:

Citaat:

---

Oorspronkelijk geplaatst door Pirate

hmm mischien ga ik ook nog maar eens na denken om zelf een gitaar te bouwen zo word het wel heel goedkoop. tof!

edit: ik vroeg me af of je ook gewoon hardboard zou kunnen gebruiken? dat heb ik staan namelijk, in hoeverre verschild harboard van dat masonite?

---

Hardboard is over het algemeen dunner, en bestaat uit hars of lijm en vezels. http://en.wikipedia.org/wiki/Masonite

Ik denk dat je het wel kunt gebruiken, maar om de prijs van masonite hoef je het niet te laten.

Leuk Jan, heel wat anders dan wat ik op de twee DMGB's van je gezien heb. Deze ga ik volgen.

Citaat:

---

Oorspronkelijk geplaatst door aaronstonebeat

Hee, wat een geweldig leuk project. Ik heb nu al het gevoel dat dit alleen maar helemaal goed kan komen :ok:

---

Dan heb je er meer vertrouwen in dan ik...

Het is vooral om m'n nieuwsgierigheid te bevredigen. Op deze bas wil ik proberen de hals van vuren te maken en dit te lamineren met een buitenlaag van carbon- en glasfiber omtrokken met een mooie fineer.
Op luiten gebruik ik dit principe al met een hals van vuren, gefineerd met ebben.Vuren is stijf en licht, maar het slijt zonder buitenlaag te snel.

Op Corde Factum heb ik Ken Parker ontmoet en zijn lezingen bijgewoond. Hierbij vielen er voor mij een aantal puzzelstukjes waarmee ik rondliep op hun plaats, en heb ik een hoop nieuwe ideeën opgedaan. Erg inspirerend.

Van de archtop die hij bij zich had ben ik nog onder de indruk. Het heeft m'n ideeën over archtops (logge dinosaurussen die een ton wegen en weinig klank voortbrengen) totaal veranderd. Ook de openheid trof me. In de bar van het festival ging de gitaar (die al verkocht was)van hand tot hand, 'wil je hem boven bespelen omdat je denkt dat de akoestiek daar beter is? neem maar mee'. (Achteraf bleek dat dit instrument de som van $ 30.000,- op moet leveren. Nee dat is niet duur, dat is heel veel geld.)

Tip: lees de volgende artikelen eens:
http://www.tonequest.com/articles/article23.htm
http://www.kenparkerarchtops.com/JJGArticle.pdf
http://www.kenparkerarchtops.com/NewYorkerArticle.pdf
http://www.kenparkerarchtops.com/ParkerTQRDec09.pdf

Dit ontwerp ziet er naar mijn mening nog beter uit dan het originele Dano design! Echt cool om te zien hoe je dit doet... Ik doe in elk geval inspiratie op!

peace

Masonite is een merknaam, net zoals Unalit dat is. Beiden staan voor het product / de productnaam: hardboard. Soms worden de platen met lijm versterkt of afgewerkt met een laagje melamine (oa veel gebruikt als achterkant bij keukenkasten). Als basis is het inderdaad een natuurproduct.

Hardboard, also called high-density fiberboard, not to be confused with Hardwood, is a type of fiberboard, which is an engineered wood product. It is similar to particle board and medium-density fiberboard, but is denser and much stronger and harder because it is made out of exploded wood fibers that have been highly compressed. Consequently, the density of hardboard is 31 lbs. or more per cubic foot (500 kg/m³)[1] and is usually about 50-65 lbs. per cubic foot (800-1040 kg/m³). It differs from particle board in that the bonding of the wood fibers requires no additional materials,[2] although resin is often added. Unlike particle board, it will not split or crack. It is used in construction and furniture. Hardboard is produced in either a wet or dry process. The wet process leaves only one smooth side and dry processed hardboard is smooth on both sides.
( http://en.wikipedia.org/wiki/Hardboard )

Tee.

Omdat het forum er vorige week uit lag kon ik geen update geven.
Maar beter laat dan nooit...

Vorige week een freesmal uit 5 mm plexiglas gemaakt.

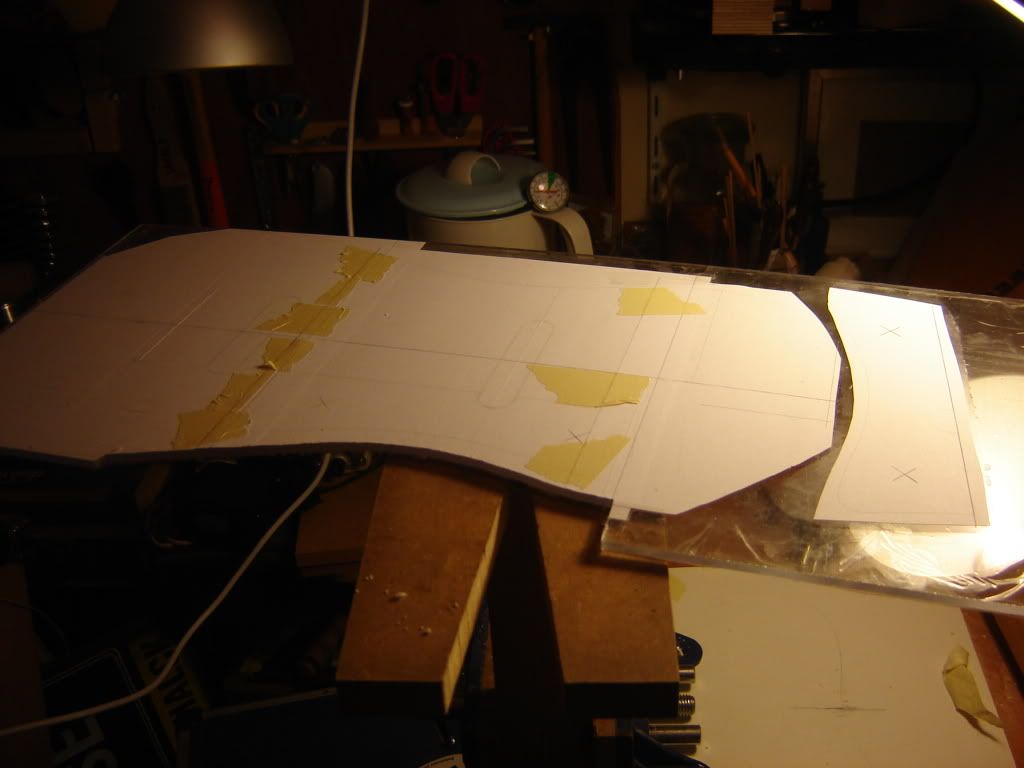

Eerst de contour uitgeprint, met Pritt op het plexiglas geplakt en uitgezaagd.

http://i18.photobucket.com/albums/b1...2/DSC09377.jpg

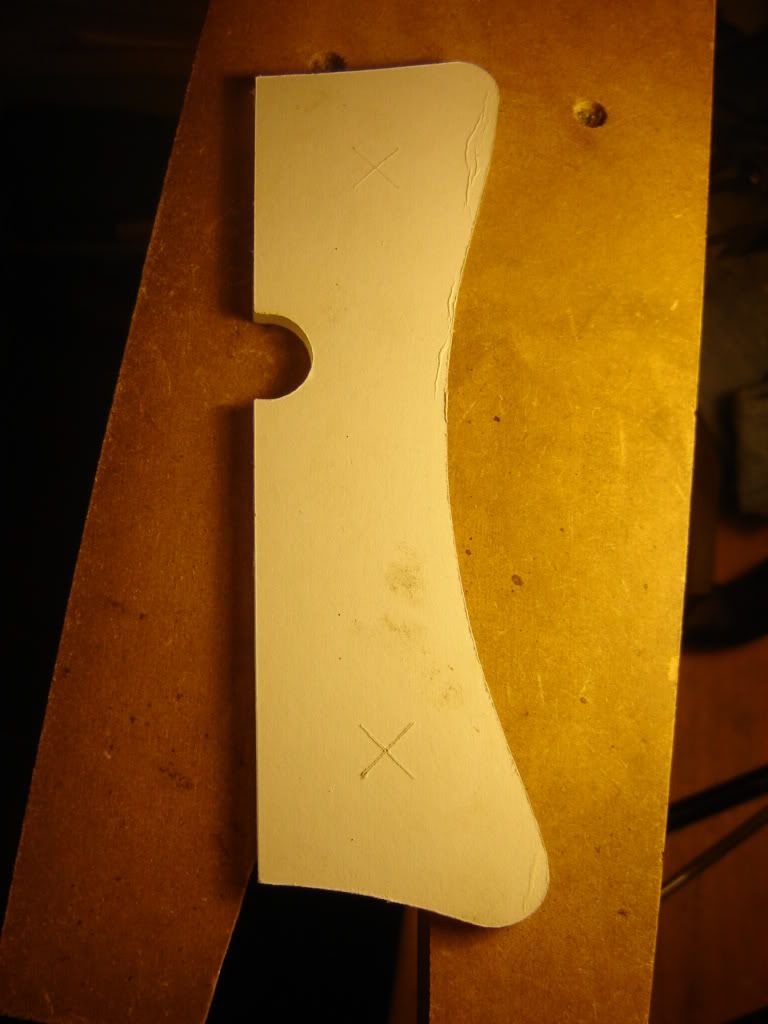

De randen mooi haaks en glad gevijld, ook van het moedermalletje voor de slagplaat.
http://i18.photobucket.com/albums/b1...2/DSC09539.jpg

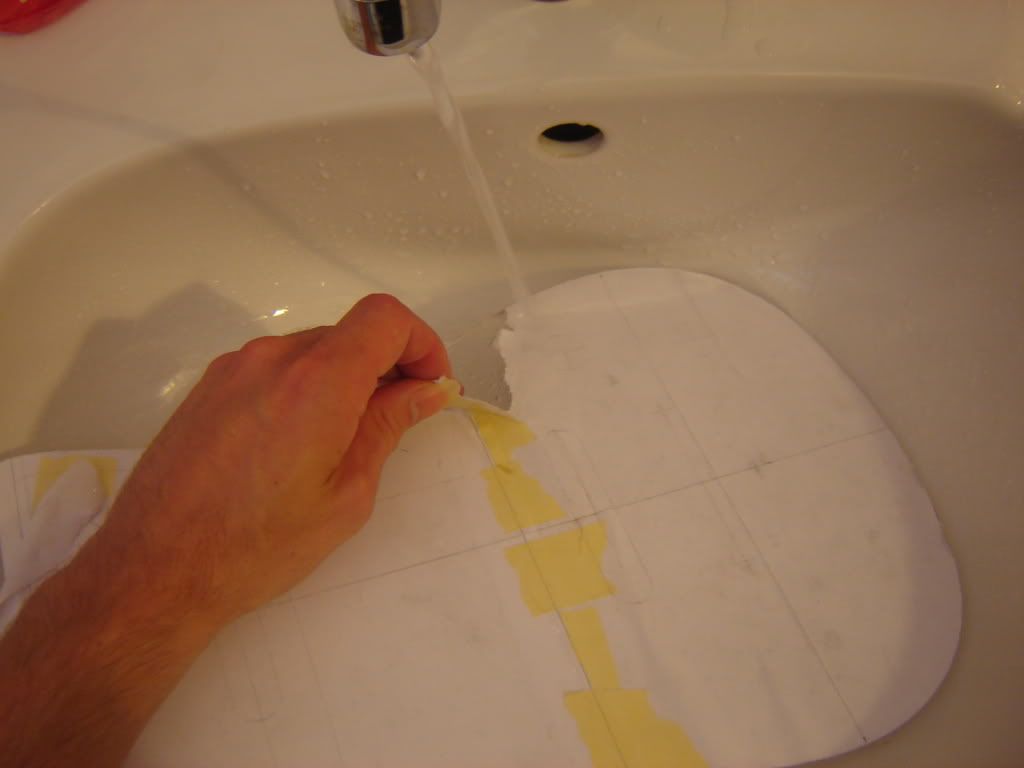

Door het papier nat te maken laat dit weer los van het plexiglas.
http://i18.photobucket.com/albums/b1...2/DSC09384.jpg

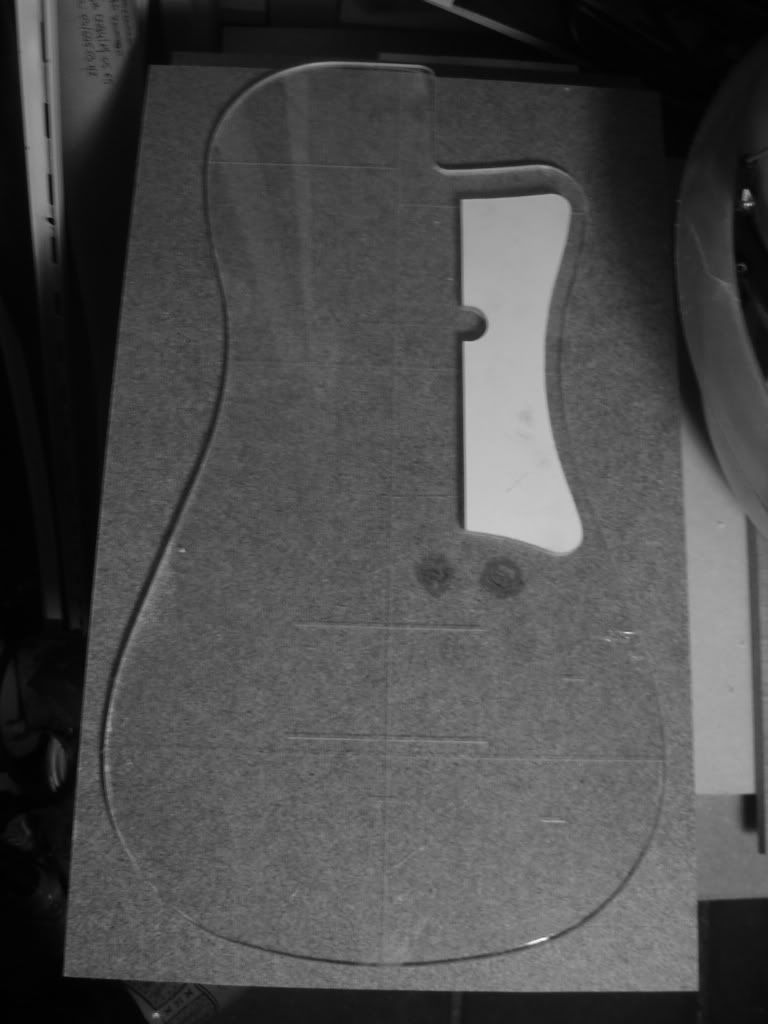

En zo verkrijgen wij op een simpele doch effectieve manier een mal.
http://i18.photobucket.com/albums/b1...2/DSC09530.jpg

Deze is kleiner dan bijvoorbeeld een Voboam (rond 1670).
http://i18.photobucket.com/albums/b1...2/DSC09549.jpg

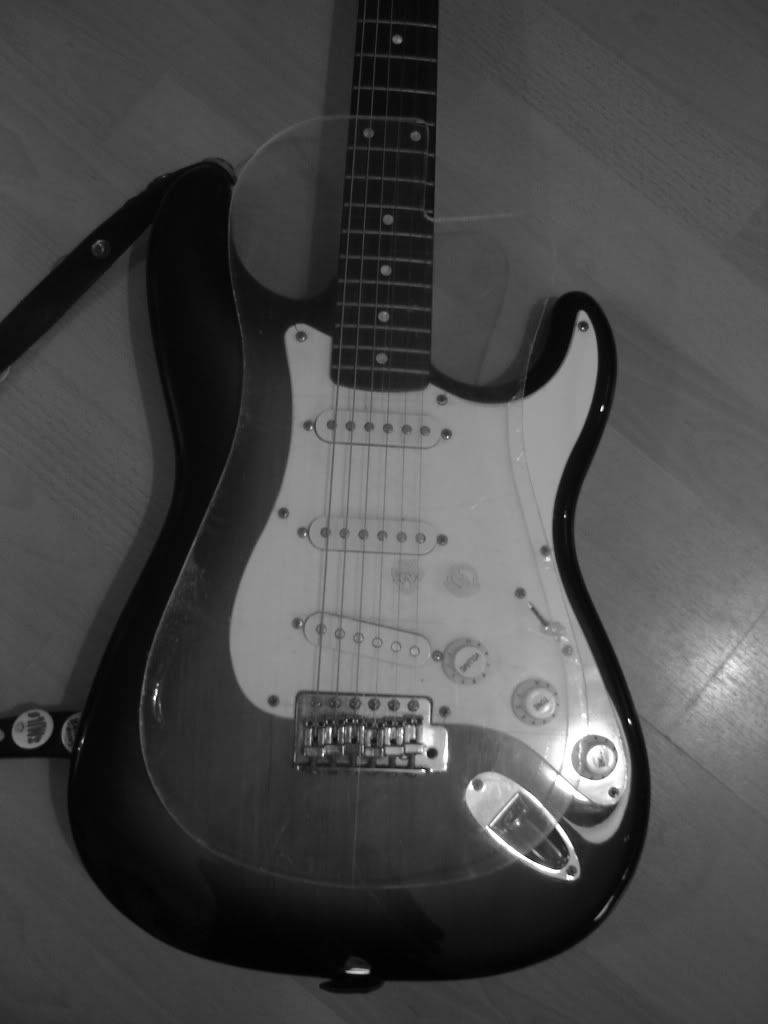

En een Squier strat.
http://i18.photobucket.com/albums/b1...2/DSC09533.jpg

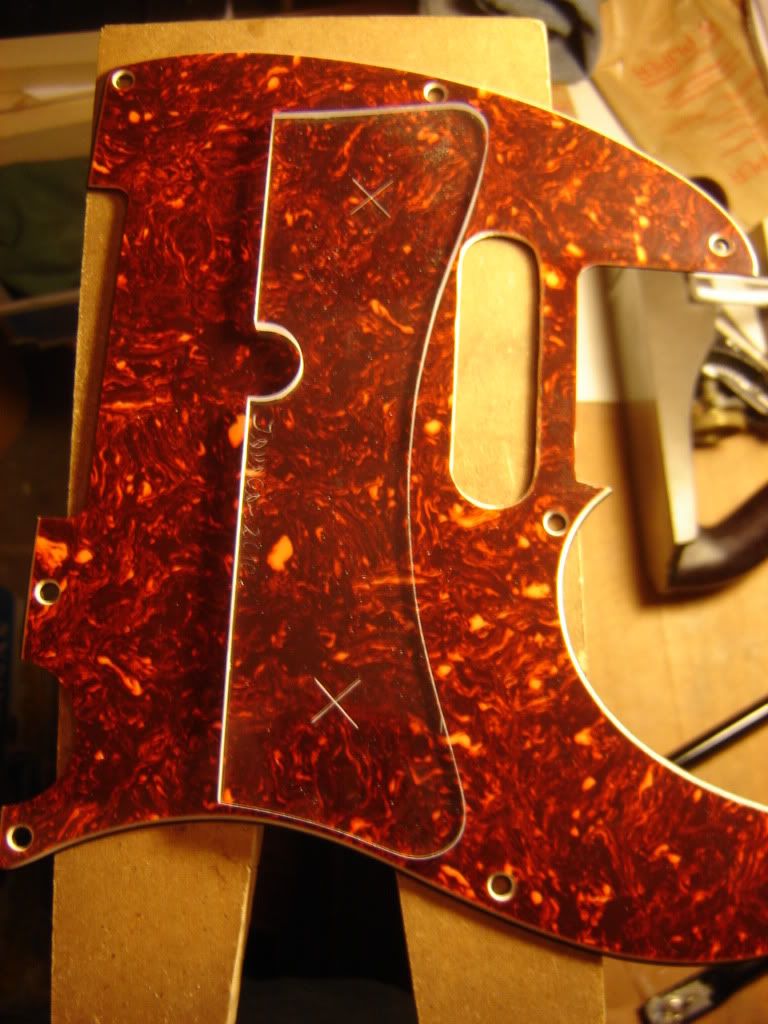

Zo kun je nog eens een oud slagplaatje op maken...
http://i18.photobucket.com/albums/b1...2/DSC09541.jpg

Komende week zal er weinig van bouwen komen. Ben druk bezig met het organiseren van de laatste editie van de Doornse Rommelmarkt. Donderdag en vrijdag beginnen we met opbouwen, waarbij ik samen met een groep vrienden de vrijdagnacht doorhaal en zaterdag nog moet verkopen. Slopend maar erg gaaf om te doen. Tweedehands meuk, vermoeidheid, slechte humor... een ideale combinatie!
[spem]Als je tijd en gelegenheid hebt, kom kijken!!![/spem]

blijf het een gaaf plan vinden/ doet me beetje denken aan wat supro ooit gemaakt heeft
http://www.gryphonstrings.com/instpix/28616/286161.jpg

Citaat:

---

Oorspronkelijk geplaatst door barno

blijf het een gaaf plan vinden/ doet me beetje denken aan wat supro ooit gemaakt heeft
http://www.gryphonstrings.com/instpix/28616/286161.jpg

---

Jouw Supro Gutt was ook een van de inspiratiebronnen.

Heb het ontwerp nu aangepast voor 2 pickups. Hiervoor komen er 3 potmeters op de body, twee volume (waarvan één push-pull voor een serieschakeling) en tone.

Ben nog bezig met een kop voor de gitaar-variant, wordt waarschijnlijk een soort tulp, al ben ik meer voor alles op één lijn.

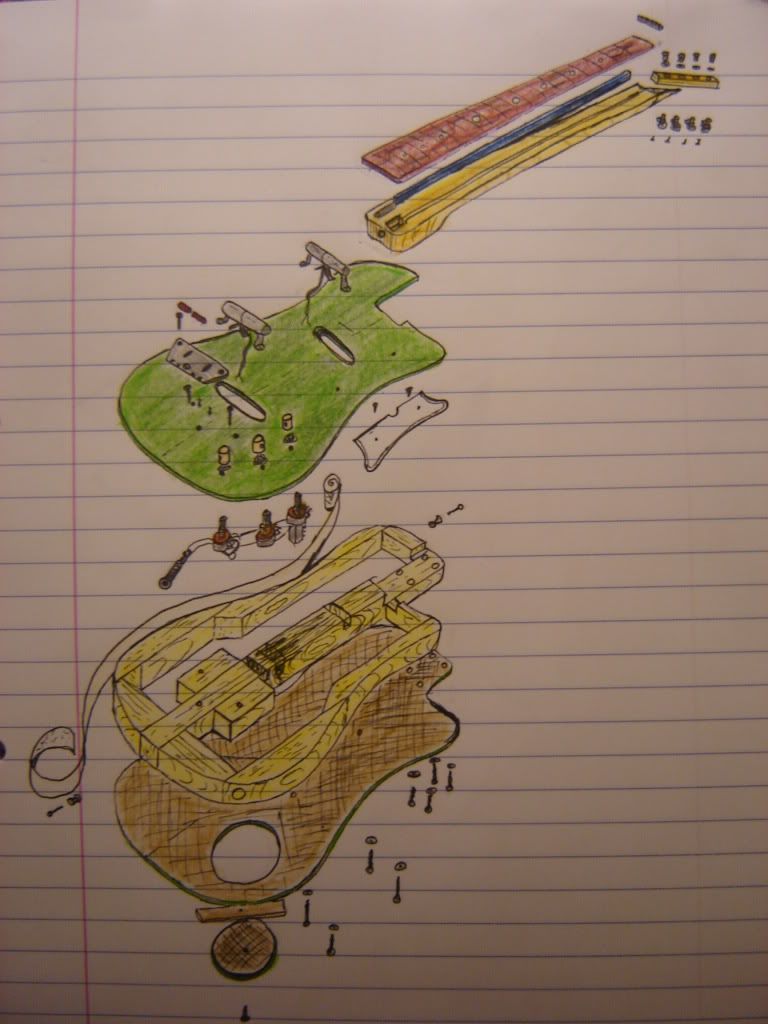

Afgelopen weekend weinig gedaan. Wel een tekeningetje gemaakt voor het nieuw te vormen werkschrift.
http://i18.photobucket.com/albums/b1...t/DSC09586.jpg

super, die tekening!!

Ja, inderdaad, heel mooi, Javaca.
Ik ken dit soort exploded views vooral van bij het sleutelen aan m'n ouwe motorfiets, maar zo'n met de hand getekend bouwdoosplan lijkt me bijna een collector's item. Kunstwerkje!

Tee.

Dank je, m'n tekenkunsten zijn maar matig.

Eerst schets ik alles in potlood, waarna het overgetrokken wordt met pen. Als je dan de potloodlijnen weggomd krijg je dit. Om het nog een beetje duidelijk te houden kleur ik het in.

Misschien leuk in het licht van de danelectro's...
Een artikel uit Mechanix Illustrated van september 1959: Maak je eigen gitaar...

http://thurmanator.hypermart.net/ima...e/Make1720.jpg

http://thurmanator.hypermart.net/ima...e/Make2720.jpg

http://thurmanator.hypermart.net/ima...e/Make3720.jpg

http://thurmanator.hypermart.net/ima...e/Make4720.jpg

http://thurmanator.hypermart.net/ima...e/Make5720.jpg

http://thurmanator.hypermart.net/ima...e/Make6720.jpg

Geweldige plaatjes!

"Spanish Guitar can be yours for a few hours work"... Ik doe er toch wel even wat langer over :chicken:

Geweldig artikeltje!
Ik krijg zin om eens frets van 'heavy copper wire' te proberen.

Een Lincoln Futura lijkt me ook wel wat, maar dan full scale :blast:

Citaat:

---

Oorspronkelijk geplaatst door aaronstonebeat

Geweldig artikeltje!
Ik krijg zin om eens frets van 'heavy copper wire' te proberen.

---

Mijn oog viel er ook meteen op, het lijkt me ook niet heel moeilijk te realiseren. Twee gaatjes, sleufje vijlen/zagen zodat de fret tussen de gaatjes in ook op zijn plek blijft liggen, rolletje VD draad strippen en klaar.

"Necessary parts cost less than $10" - als je dat omrekend naar de huidige koers kom je op zo'n 75 dollar uit, zou moeten kunnen voor dat bedrag...

Leuk dit!! Alhoewel ik toch liever voor ietsjes extra geld voor gewoon fretdraad zou kiezen:seriousf:

Vandaag weer eens wat gedaan. Na het werk een freesmalletje voor de slagplaat gemaakt.

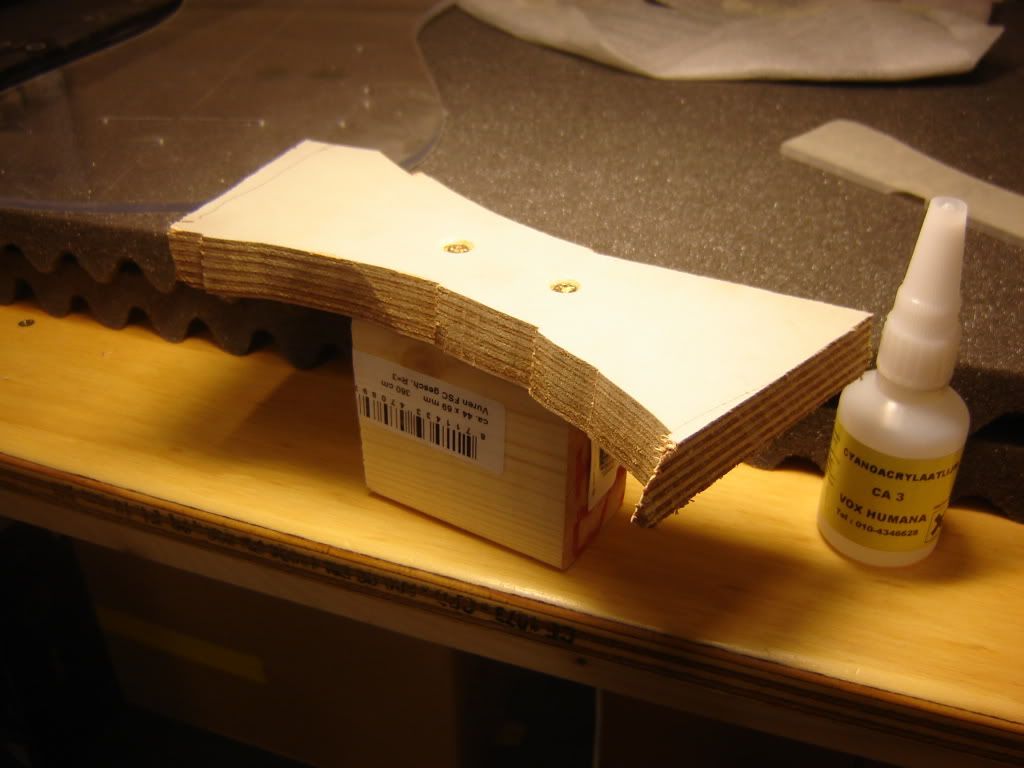

Een stukje resthout op een blokje gelijmd en met twee schroeven gefixeerd.

http://i18.photobucket.com/albums/b1...t/DSC09872.jpg

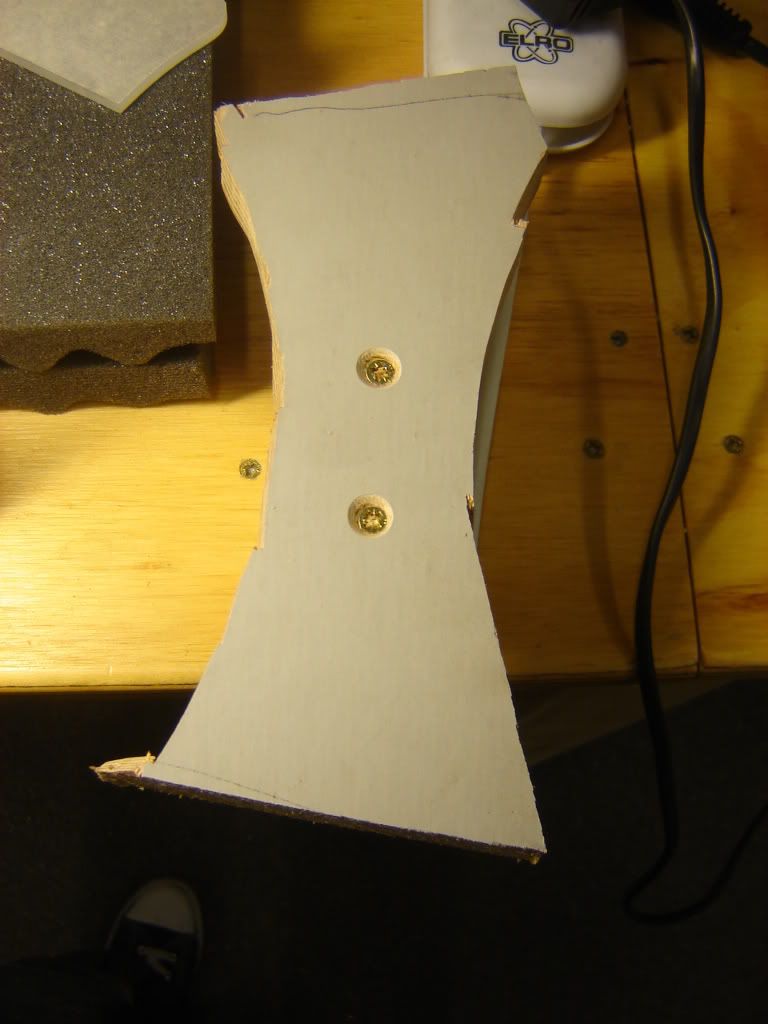

De zeer oplettende, met een olifantengeheugen behepte, beschouwer zal hierin een overschot van een segment van de barokgitaarmal herkennen.

http://i18.photobucket.com/albums/b1...t/DSC09871.jpg

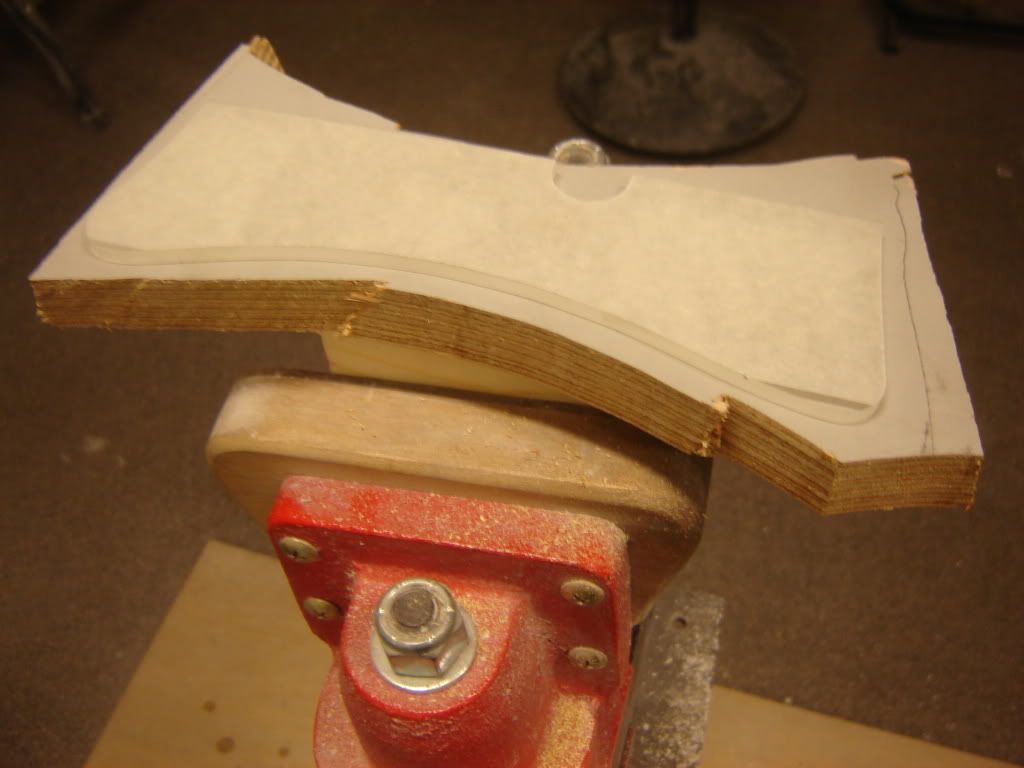

Ingeklemd in een bankschroef en met dubbelzijdige tape het plexiglas moedermalletje bevestigd. De papiertape bovenop is om krassen te voorkomen.
http://i18.photobucket.com/albums/b1...t/DSC09875.jpg

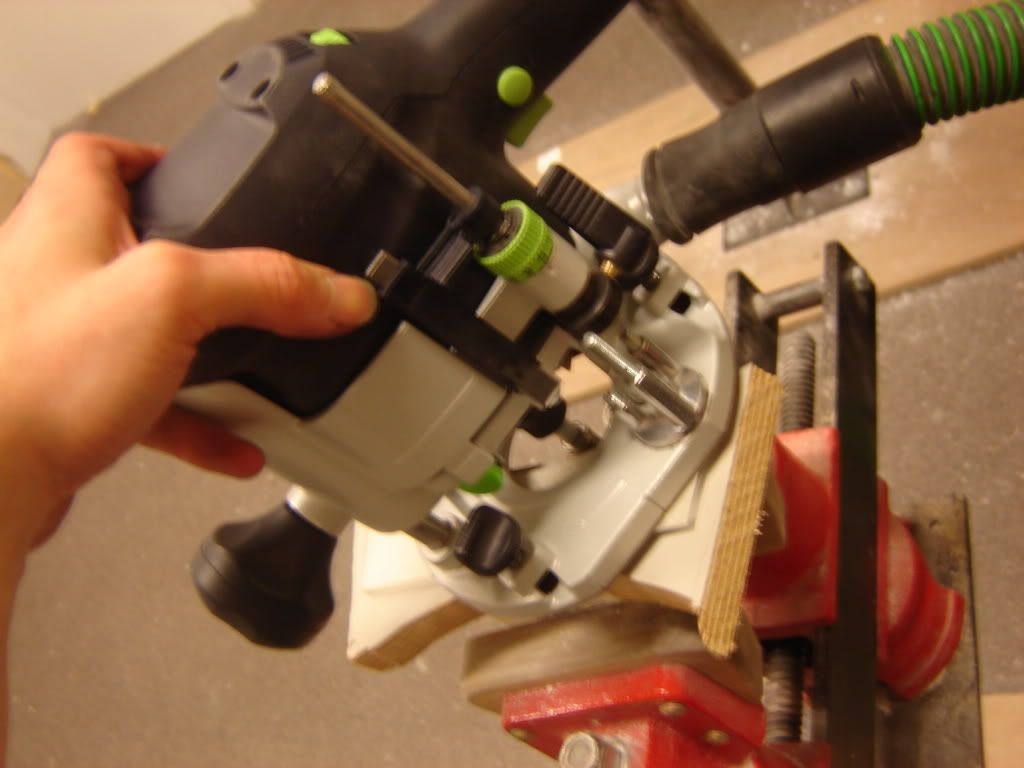

Waarna het frezen kan beginnen. (Frees van m'n werk, heerlijk ding, maar voor mij onbetaalbaar).
http://i18.photobucket.com/albums/b1...t/DSC09877.jpg

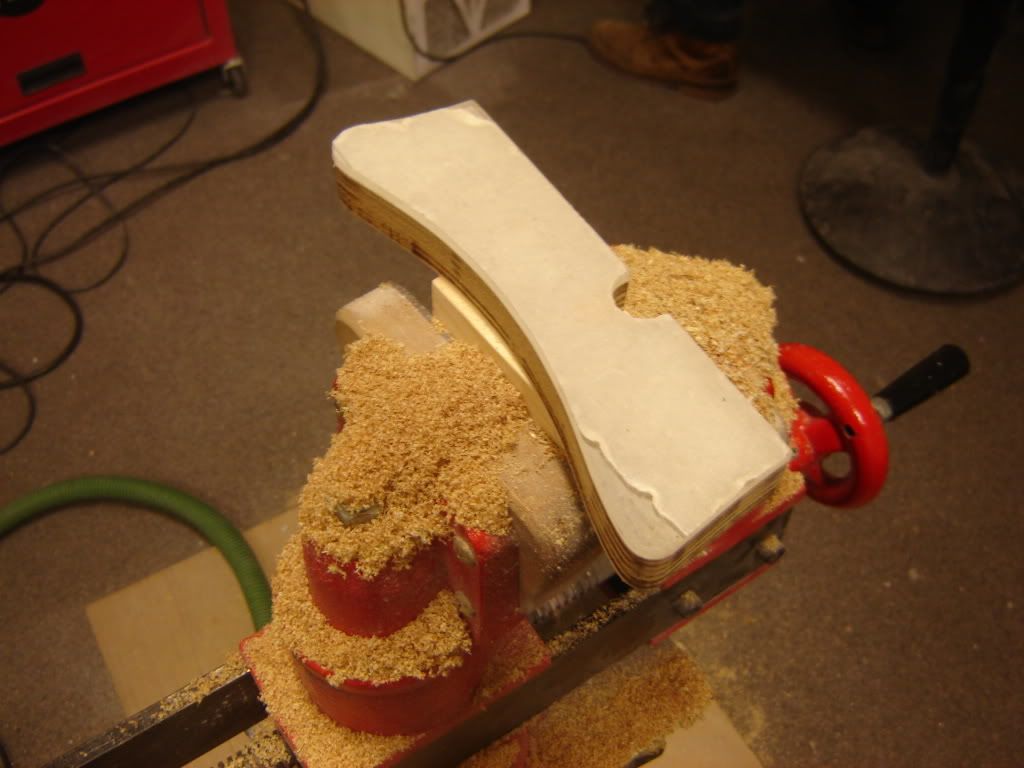

En na een aantal rondes is dit over...
http://i18.photobucket.com/albums/b1...t/DSC09878.jpg

Weet het, die kanten zijn wat verbrand. Had wat rustiger moeten frezen, maar ja, blijf Jantje Ongeduld...

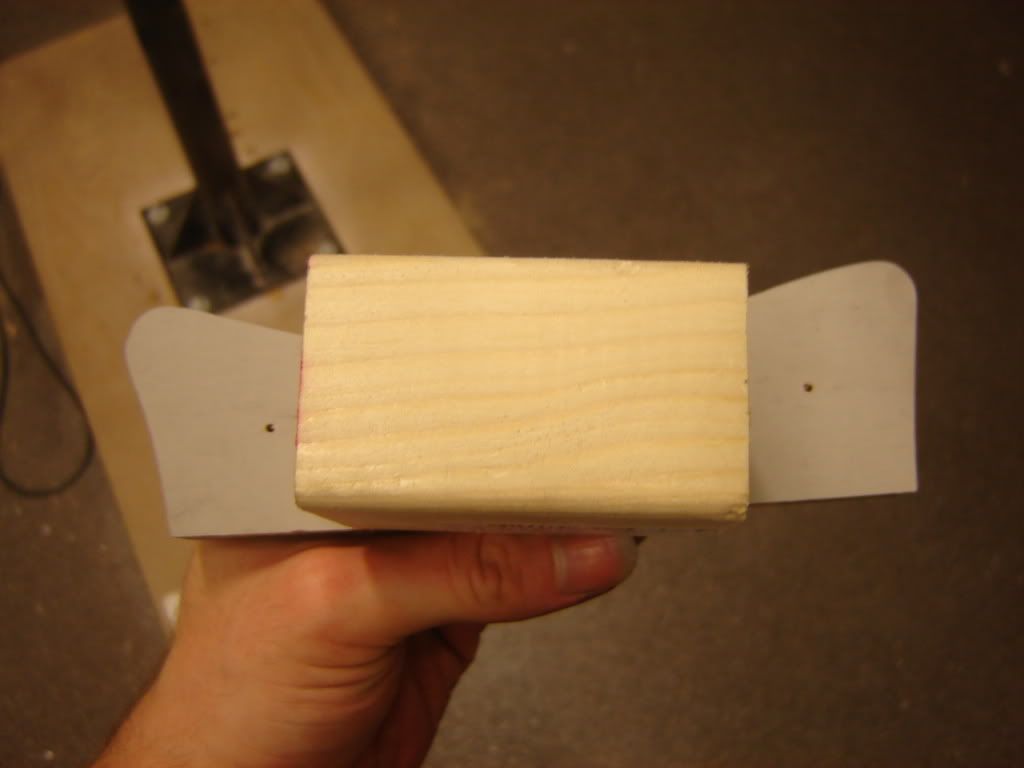

Tape er af en schroefgaten doorboren.

http://i18.photobucket.com/albums/b1...t/DSC09883.jpg

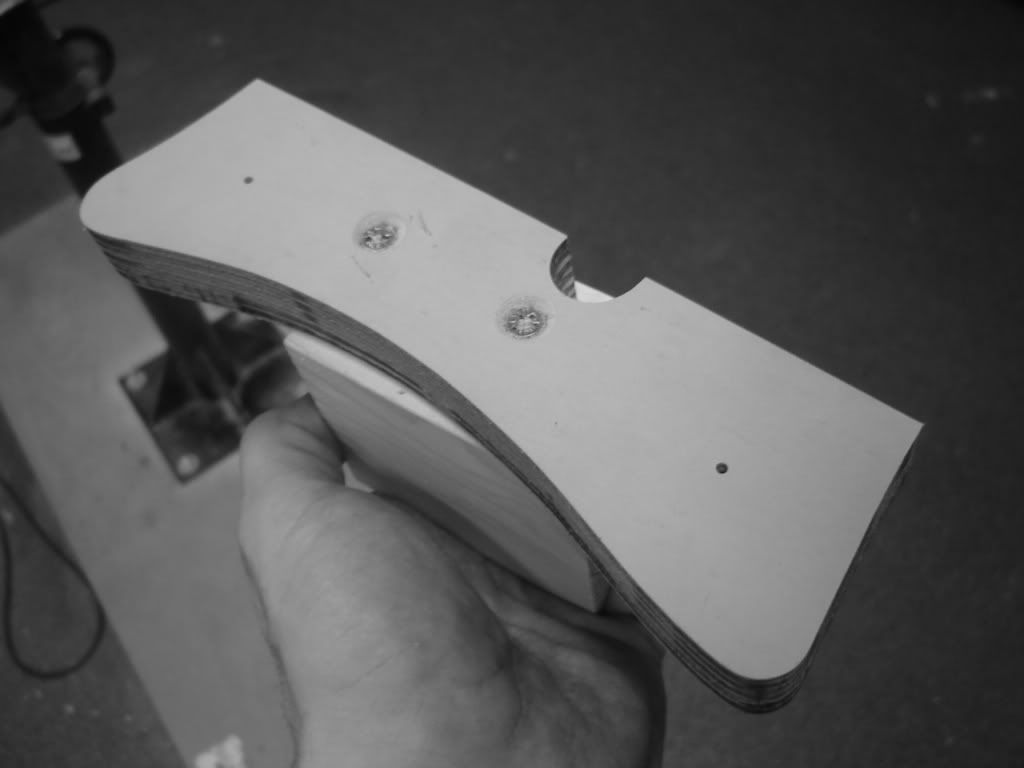

En het freesmalletje is geboren.

http://i18.photobucket.com/albums/b1...t/DSC09885.jpg

Om een slagplaatje te maken hoef ik hier enkel een stuk slagplaatmateriaal op te leggen en een frees met onderlager er overheen te halen. Verder is het afkanten ook gemakkelijk met een dremel chamferbit.
http://www.homedepot.com/catalog/pro...f443f3_400.jpg

Het is één keer meer werk, maar ik hoop er heel wat slagplaatjes mee te kunnen doen.

Vandaag de body's grof uitgezaagd op de lintzaag. Vandaag geen foto's gemaakt, de camera lag thuis.

De body's zijn ruim 500 gram afgevallen.
Zondag wil ik ze goed gaan frezen en een paar slagplaten maken.

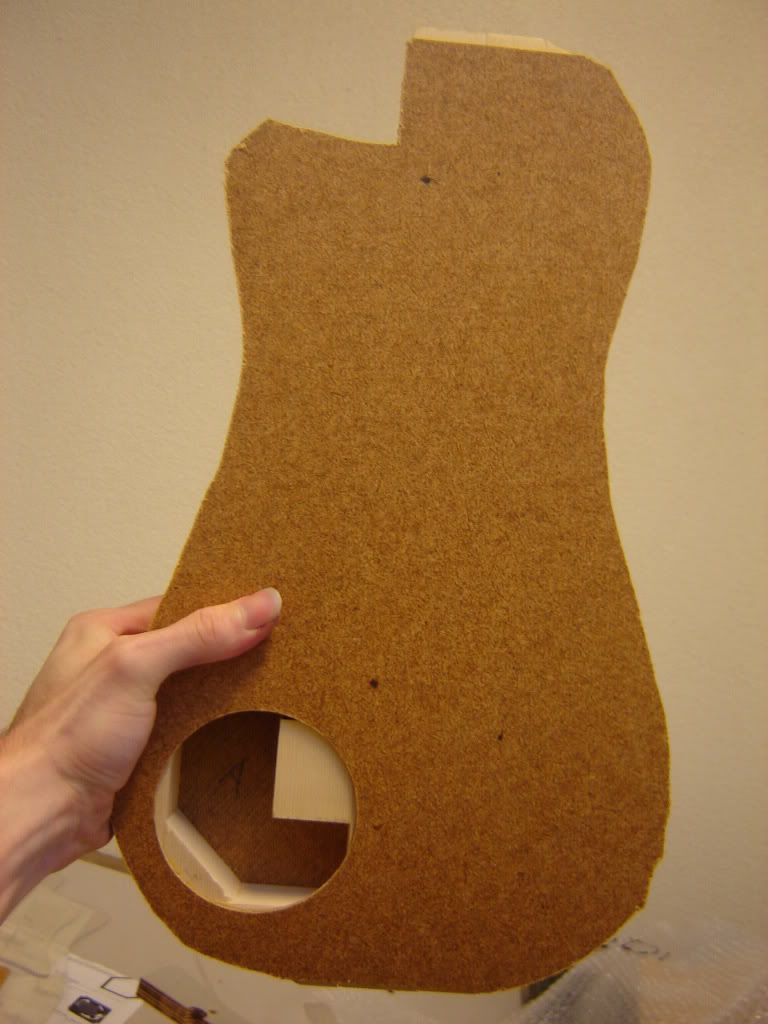

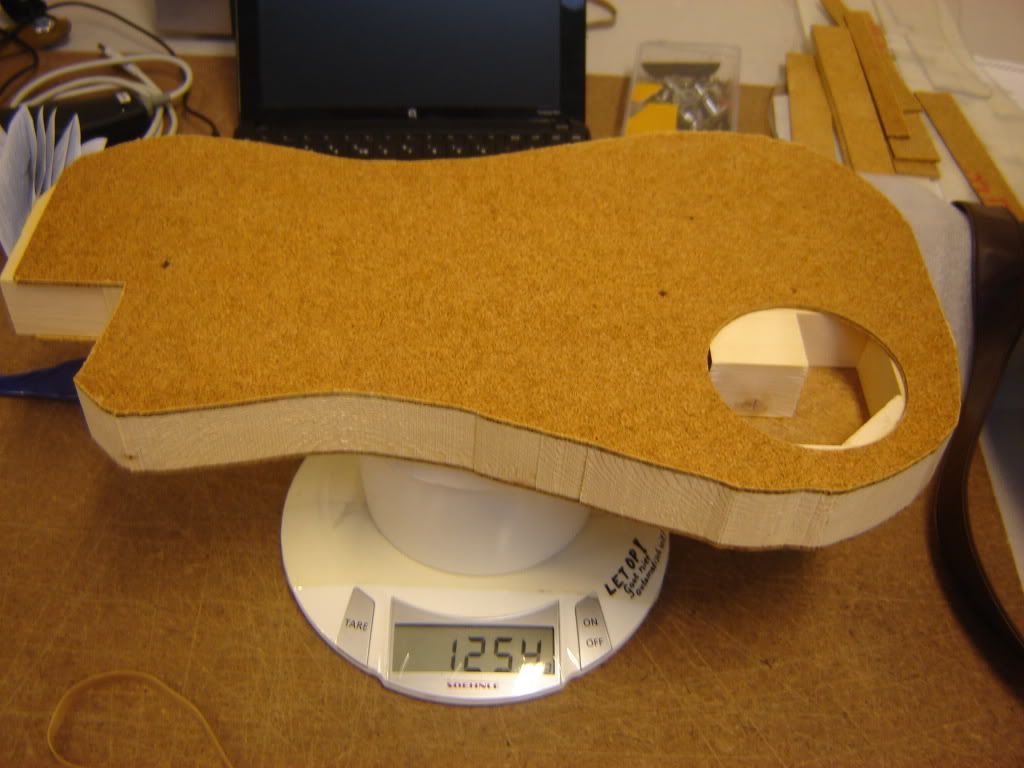

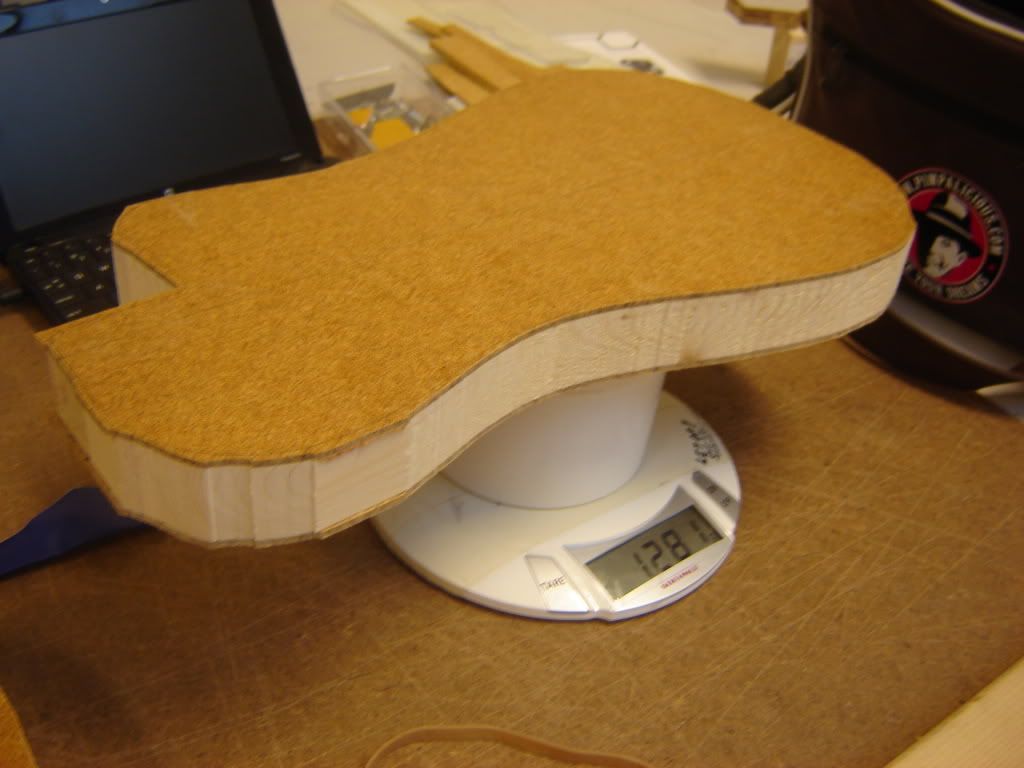

Toch wat foto's van de body voor het frezen...

http://i18.photobucket.com/albums/b1...t/DSC09888.jpg

http://i18.photobucket.com/albums/b1...t/DSC09889.jpg

http://i18.photobucket.com/albums/b1...t/DSC09891.jpg

Ondertussen heb ik ook de onderdelen van Guitarsupplies binnen.

Fretdraad, schroeven, een push-pull potmeter, jack, positie- en zijstippen.

Gisteravond moest ik m'n vrouw ophalen van station Amsterdam, mooi moment om wat eerder te gaan en nog wat te gaan werken.

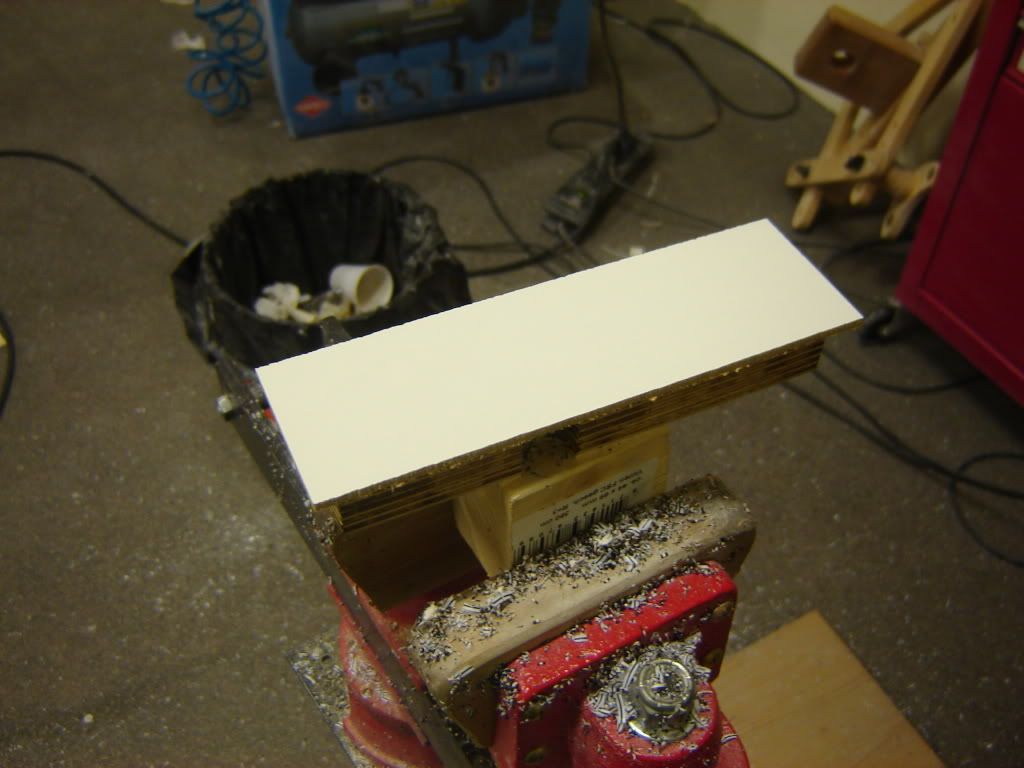

Eerst een verzamelingetje slagplaten gefreesd.
http://i18.photobucket.com/albums/b1...t/DSC09901.jpg

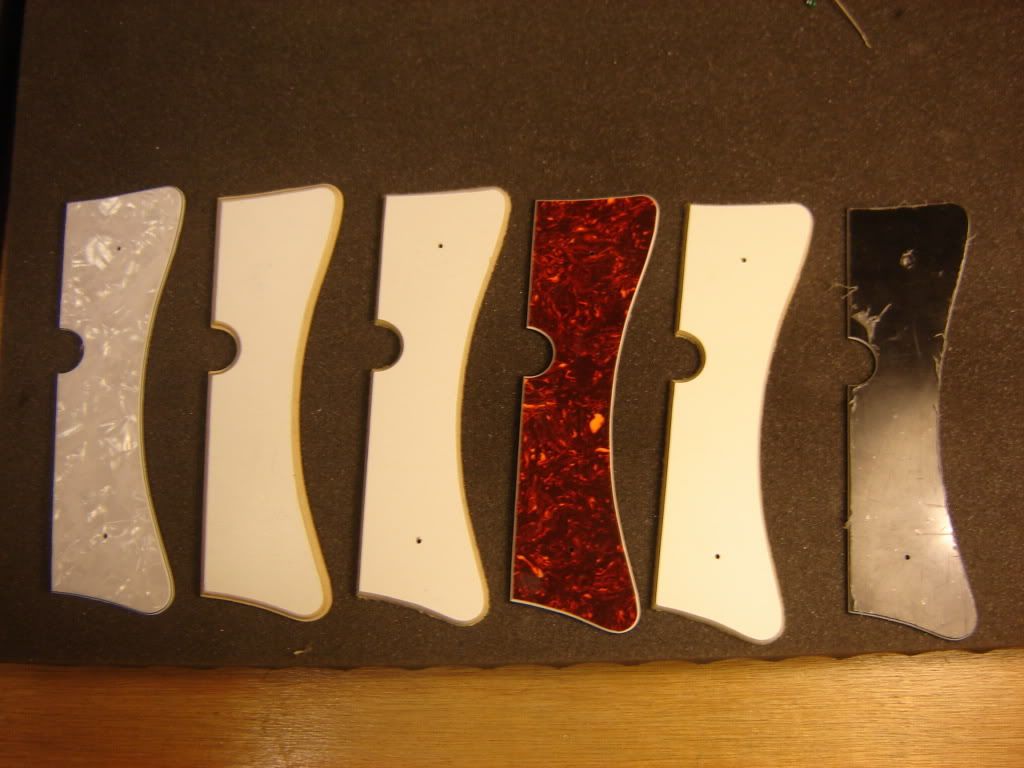

Heb wat restjes slagplaatmateriaal van andere projecten opgemaakt en een oude teleplaat hergebruikt. Verder wat lakboard -gewoon om eens te proberen-.
http://i18.photobucket.com/albums/b1...t/DSC09920.jpg

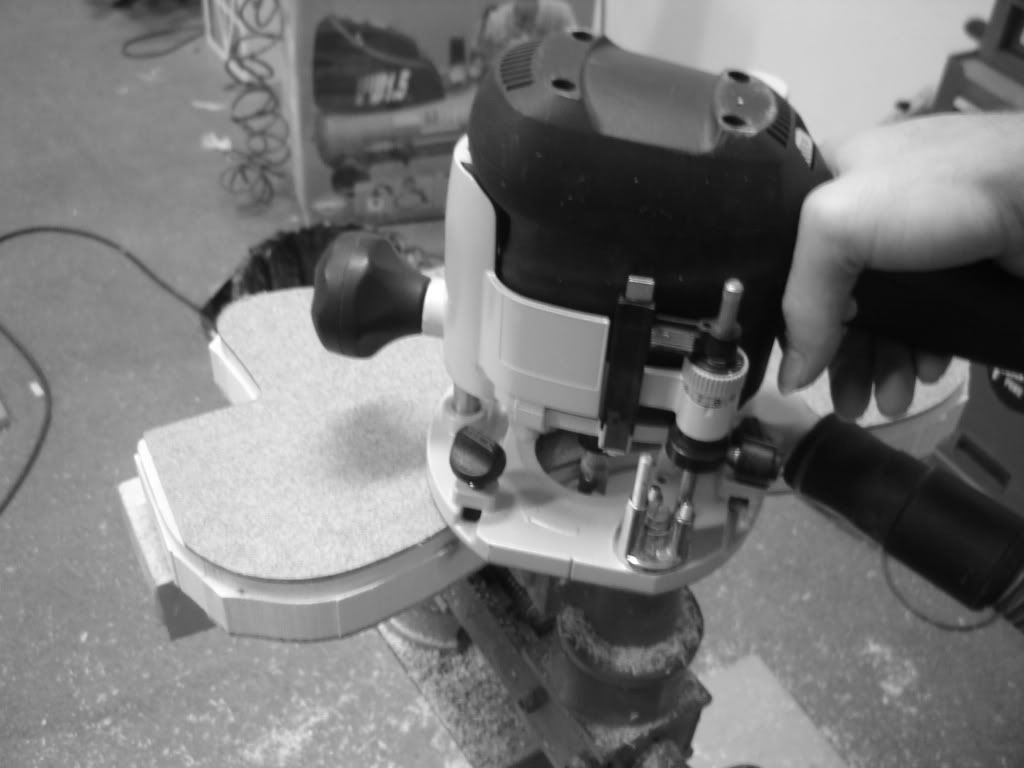

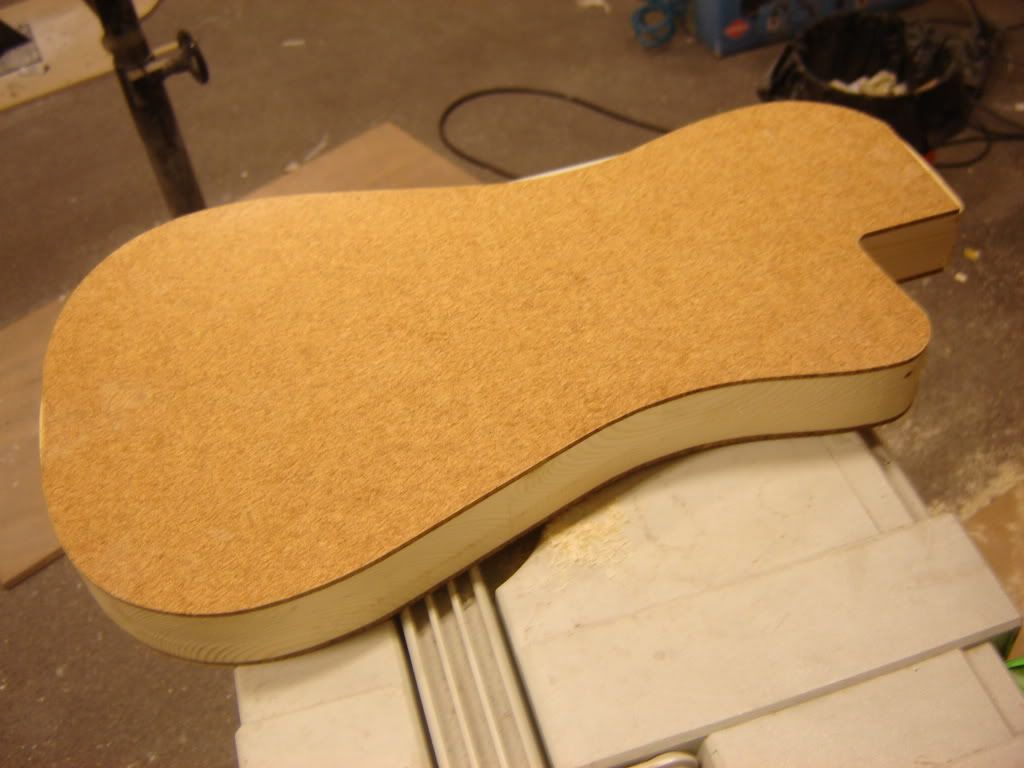

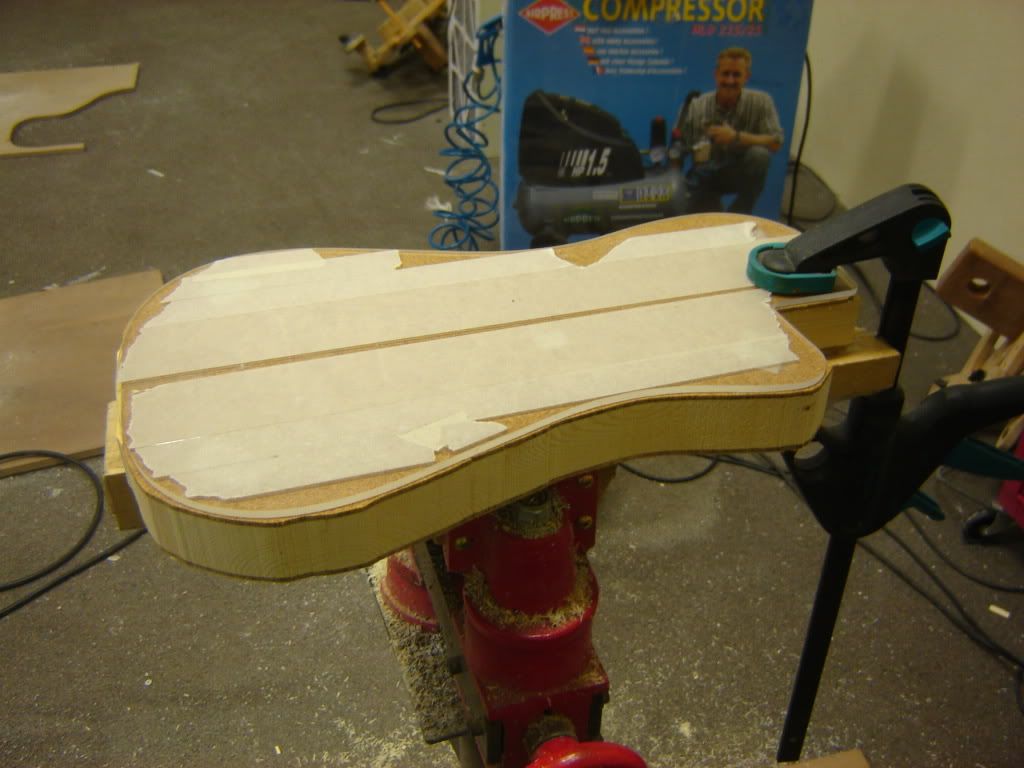

Verder de gitaren gefreesd.
http://i18.photobucket.com/albums/b1...t/DSC09904.jpg

http://i18.photobucket.com/albums/b1...t/DSC09906.jpg

http://i18.photobucket.com/albums/b1...t/DSC09913.jpg

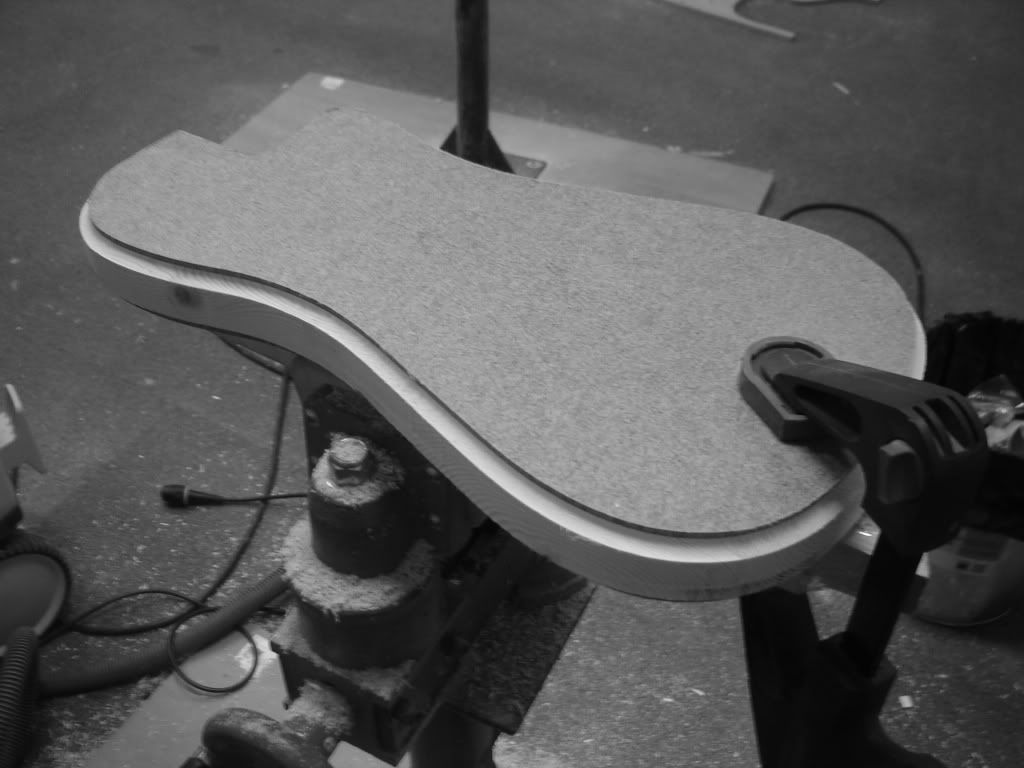

Omdat de masonite platen van een van de body's iets te kort waren, heb ik besloten de stoute schoenen aan te trekken en er eens een 'german fluted' rand aan te geven.

http://i18.photobucket.com/albums/b1...t/DSC09916.jpg

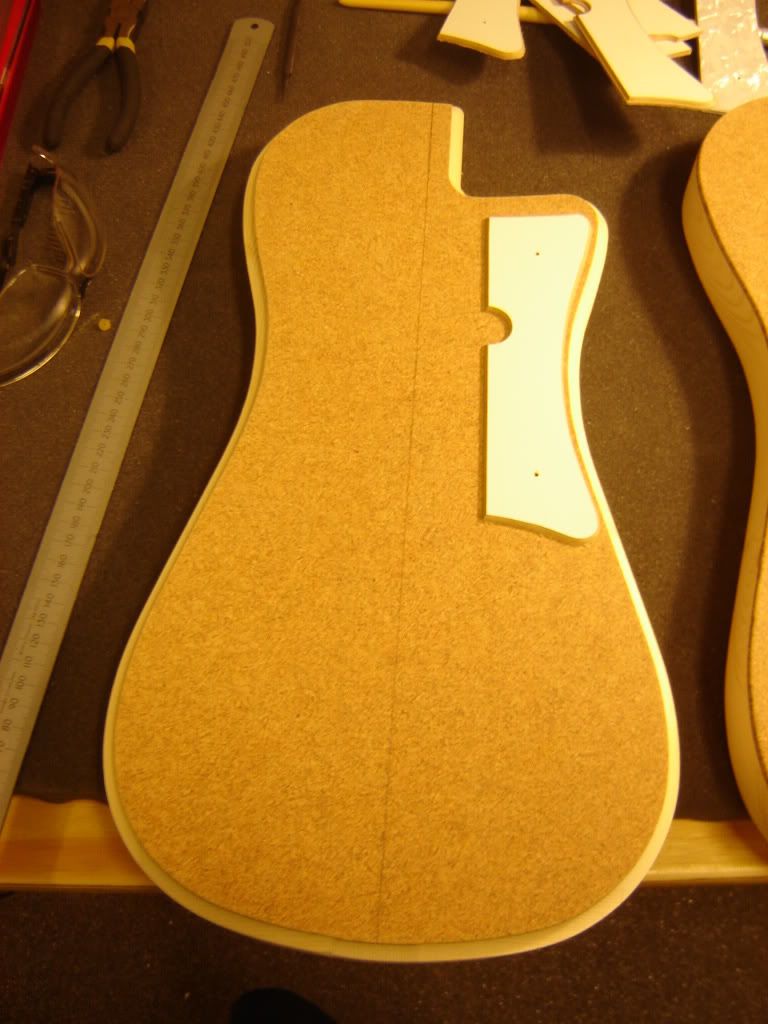

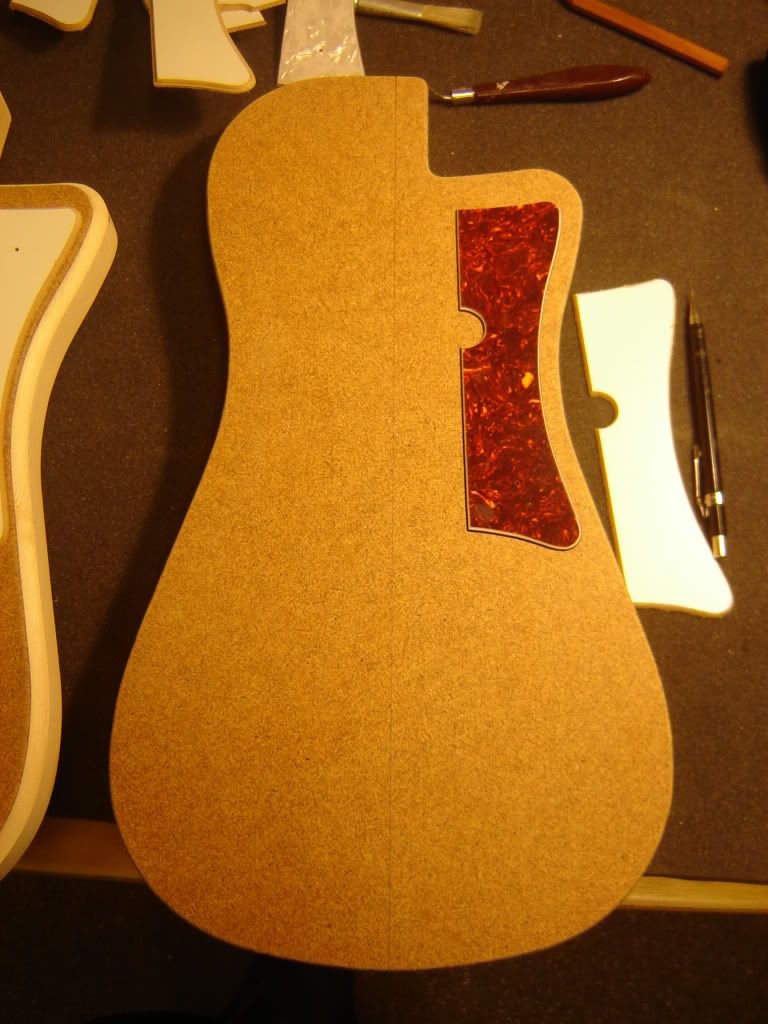

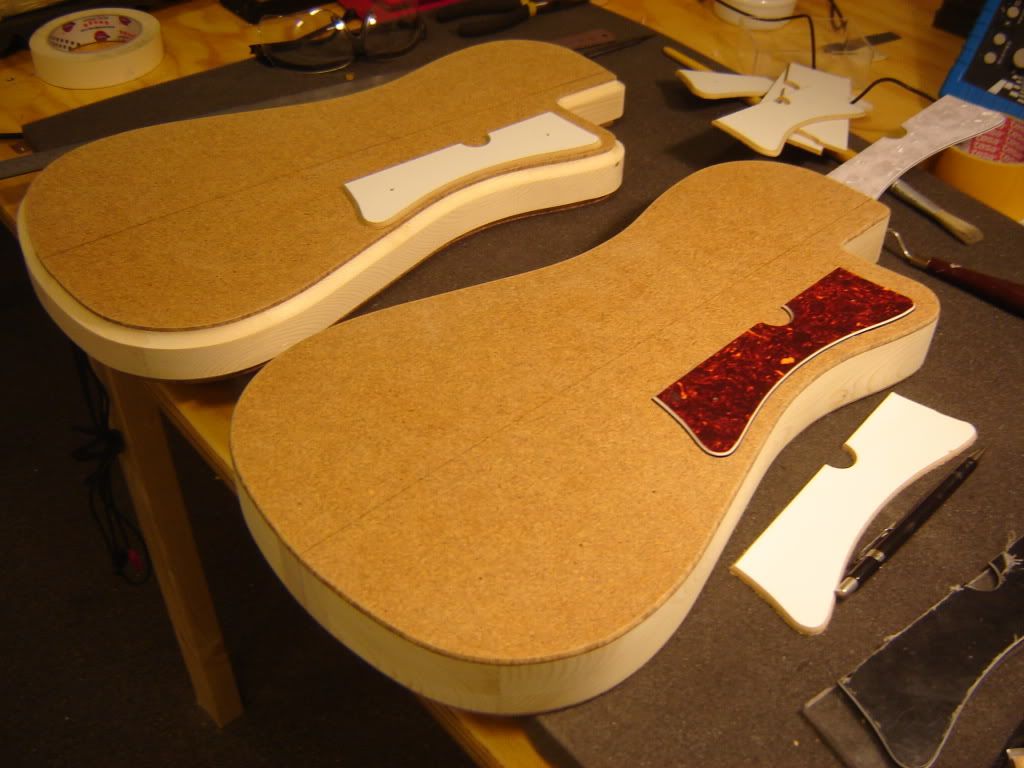

En na een middagje werken is dit het resultaat.
http://i18.photobucket.com/albums/b1...t/DSC09922.jpg

http://i18.photobucket.com/albums/b1...t/DSC09923.jpg

http://i18.photobucket.com/albums/b1...t/DSC09929.jpg

De body's zijn respectievelijk 1100 en 1180 gram. Een aanzienlijke gewichtsbesparing. Hoop onder de 2,5 kg te komen.

Pickups zijn inmiddels besteld. Nu beginnen met het maken van halzen...

ziet er heel goed uit. gevolg van zo'n super lichtgewicht body is wel dat de hals ook niet te zwaar mag zijn.
