Bouwverslag: Manson Mirror/M1d1

Hello

Ben vandaag officieel aan mijn eerste zelfbouw project begonnen. Een Manson Mirror/M1d1 gaat het worden, bekend onder de Muse fans voor degene die het niet kennen:

http://www.musewiki.org/images/thumb...1D1_Manson.jpg

Mijne wordt dan een beetje aangepast, namelijk geen kaoss pad, geen vaste brug en geen zwarte elementen.

Features;

Element(en)

- Brug: Bare Knuckle Nailbomb
- Neck: Fernandes Sustainer (als het budget mij toelaat) of een gewone humbucker.

Bridge

- Zit te twijfelen tussen een TOM of Floyd Rose tremelo systeem.

Hals

- Een custom telecaster neck met glas op de kop, custom decal met een naam ero pdie ik nog moet verzinnen. Rosewood toetsen, topkam of lockingnut.

Andere

- Zvex Fuzz Factory ingebouwd

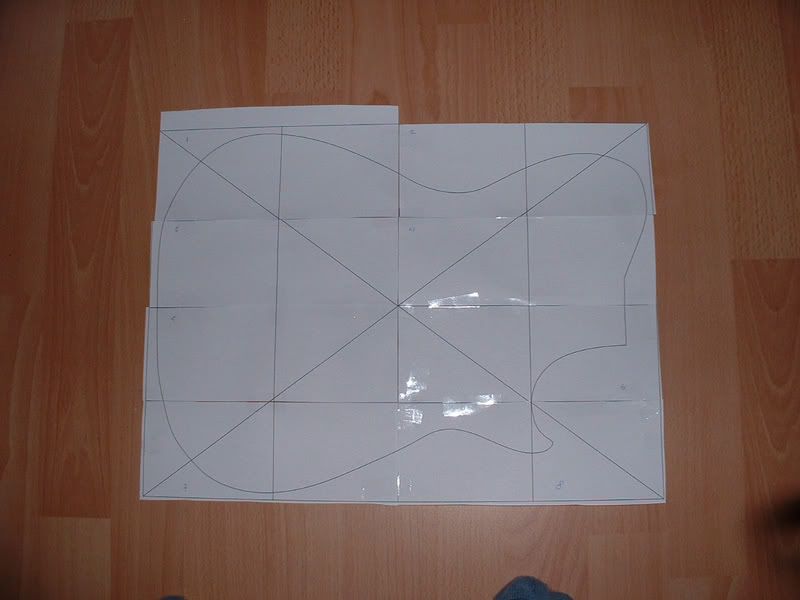

De bouwtekening heb ik van gebruiker AIC gekregen, met moeite 1:1 uitgeprint op 8 A4'tjes, maar toch gelukt.

http://i137.photobucket.com/albums/q...DSCF0001-2.jpg

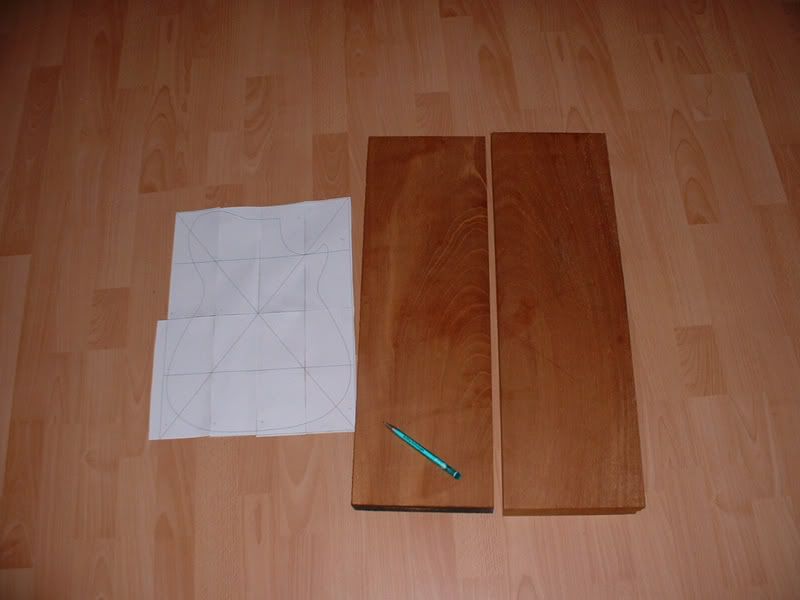

Nadat ik de tekening aan elkaar had geplakt ben ik hout gaan halen bij Vox Humana, ik heb gekozen voor een Mahonie body.
Ik kreeg jammer genoeg twee stukken mee om aan elkaar vast te lijmen, liever had ik een heel blok hout maar dat hadden ze niet.

http://i137.photobucket.com/albums/q...DSCF0002-1.jpg

Morgen ga ik de twee planken aan elkaar lijmen en de bouwtekening uitknippen en tekenen op het hout, zodra het droog is natuurlijk. Ook heb ik gelijk Titebond gekocht, duur spul maar blijkt goed te werken.

Ik heb nog wel een aantal vragen.
Ik heb de hele tijd een Tune O Matic brug in me gedachten maar een tremelo systeem lijkt mij ook wel wat, sinds Matt B. dat zelf ook vaak live gebruikt. Een Floyd Rose tremelo lijkt mij wel wat alleen heb ik daar geen ervaring mee qua hoogte, bij de TOM met stoptailpiece kan je makkelijk palm muten omdat hij hoog staat, of dat zo bij de Floyd Rose ook zo is weet ik niet en zou ik graag willen weten.



Tot zo ver mijn verslag, morgen kom ik weer met een verhaal en foto's!

dit lijkt me een interresant project worden.

met een floyd rose kun je wel gemakkelijk palmmuten hoor.
hij zal lager liggen als je hem laat zweven in je tremcavity.

alleen gebruik je de tremolo wel optimaal met je speelstijl?

als je er niks/weinig meedoet zou ik dan(maar dat ben ik) een tom nemen.
scheelt je weer 2 cavities frezen.

maarja met een tom-bridge zal je weer rekening moeten houden met de halshoek.

succes

Lijkt me een mooi project heel veel succes me bouwen!


hugo

Citaat:

---

Oorspronkelijk geplaatst door orreltak

dit lijkt me een interresant project worden.

met een floyd rose kun je wel gemakkelijk palmmuten hoor.
hij zal lager liggen als je hem laat zweven in je tremcavity.

alleen gebruik je de tremolo wel optimaal met je speelstijl?

als je er niks/weinig meedoet zou ik dan(maar dat ben ik) een tom nemen.
scheelt je weer 2 cavities frezen.

maarja met een tom-bridge zal je weer rekening moeten houden met de halshoek.

succes

---

Okey maar palm muten gaat nog wel even makkelijk met een Floyd als een TOM ? En ja die tremelo ga ik zeker veel gebruiken

ja hoor,lukt wel

Oke bedankt!

Verder aan het bouwverslag:

Ik heb eerst twee lijmtangen moet kopen bij de Gamma omdat ik toch grotere nodig had dan ik dacht.

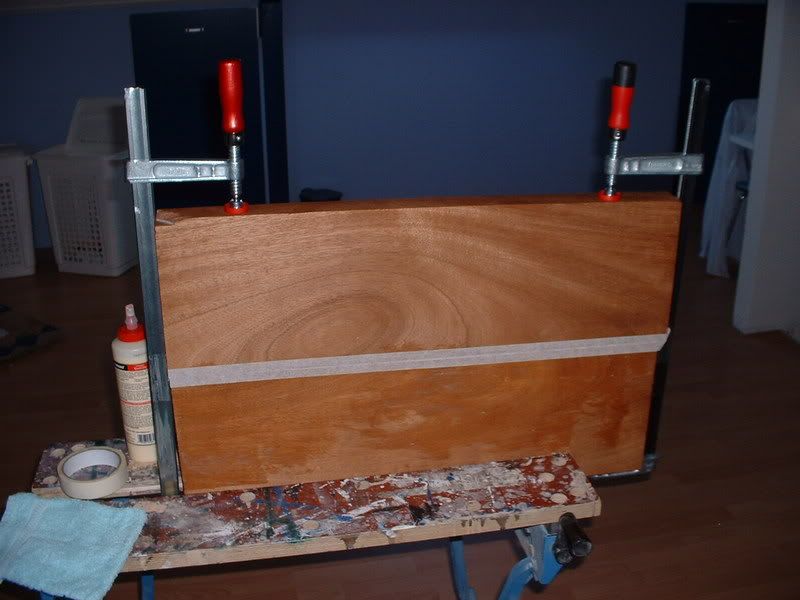

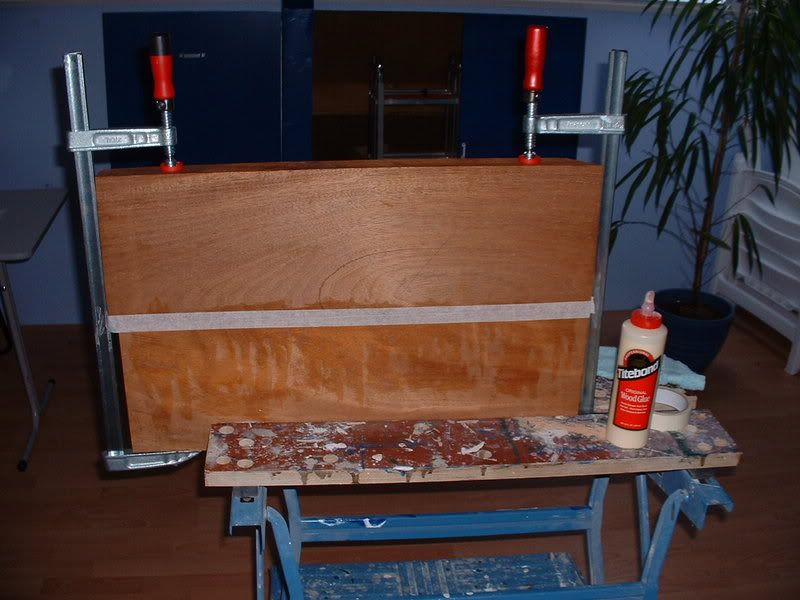

Daarna de twee body stukken aan elkaar gelijmt met Titebond

http://i137.photobucket.com/albums/q...DSCF0003-1.jpg

http://i137.photobucket.com/albums/q...m/DSCF0004.jpg

De lijm is een beetje gaan uitlopen op de body zoals je kunt zien bij foto 1, maar heb ik gelijk weg kunnen halen met keukenpapier en een washandje :satisfie:

Ik heb er ook een stuk tape omheen gewikkeld, een tip van Vox Humana om enige lijmresten in de naad weg te halen.

Nu een paar dagen laten staan, wat eigenlijk niet hoeft maar Donderdag kan ik pas weer naar Vox om hem te laten zagen, kan ik hem net zo goed in de klem houden.

Moet vet worden! Maar een vraagje, waarom heb je gekozen om hout bij een gitaarbouw speciaalzaak te kopen, ipv. een goede houthandel? Is dat niet veel duurder?

Citaat:

---

Oorspronkelijk geplaatst door marter544

Moet vet worden! Maar een vraagje, waarom heb je gekozen om hout bij een gitaarbouw speciaalzaak te kopen, ipv. een goede houthandel? Is dat niet veel duurder?

---

De reden is dat ik heel dichtbij in de buurt van een gitaarbouw speciaalzaak woon en het gewoon makkelijker is, ik weet niet hoe duur een stuk hout is bij een houthandel maar waarik het gekocht heb is het gelijk op maat geschaafd en word de body gratis voor me gezaagd voor een leuk bedrag!

het is overigens wel een heel grappig plankje.. ik zou de achterkant iig naturel finishen.. ziet er volgens mij wel vet uit met zo'n mirror op de topzijde

Citaat:

---

Oorspronkelijk geplaatst door jimihattricks

het is overigens wel een heel grappig plankje.. ik zou de achterkant iig naturel finishen.. ziet er volgens mij wel vet uit met zo'n mirror op de topzijde

---

Ja, de achterkant ga ik in een iets donkere lak zetten.

Interessant project. Vooral die Zvex fuzz facory lijkt me lijp :jam:

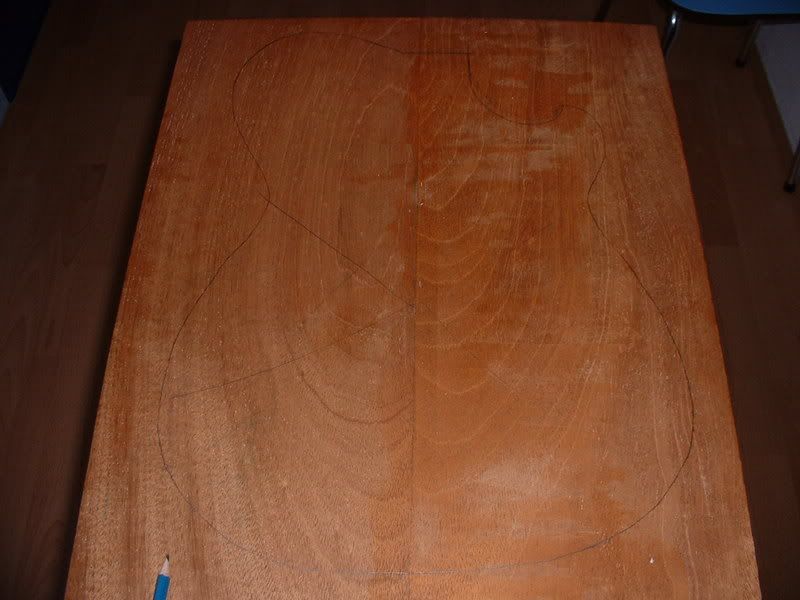

Heb vandaag de body getekend op het hout:

http://i137.photobucket.com/albums/q...m/DSCF0005.jpg

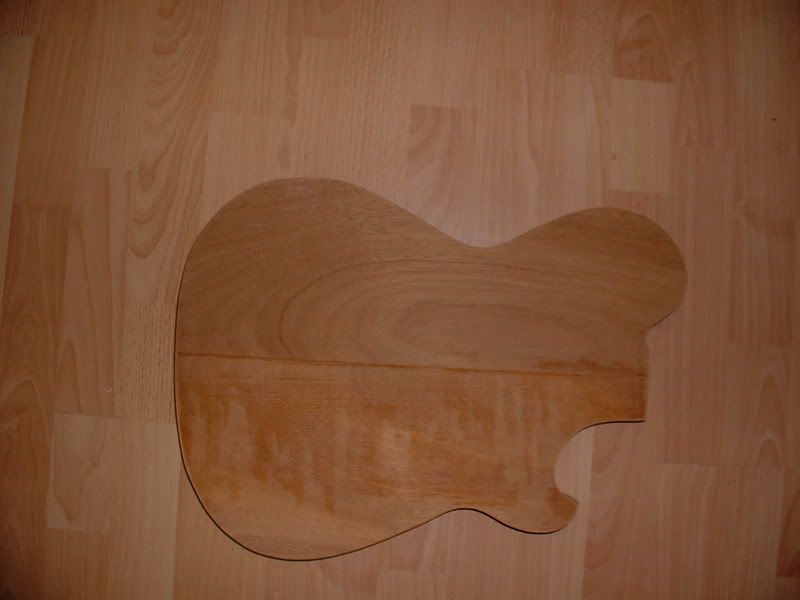

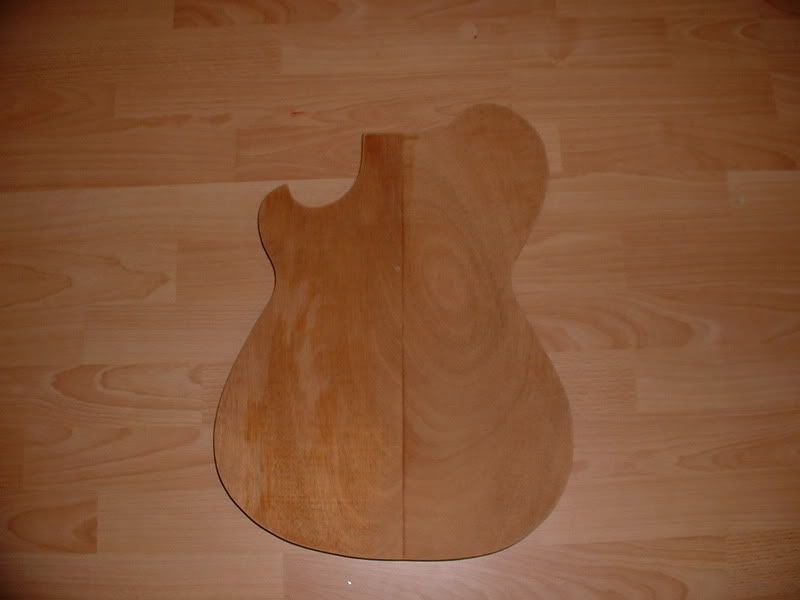

Daarna heb ik het naar Vox gebracht om het te laten zagen, eenmaal thuis heb ik het geschuurd, en zo ziet de body eruit:

http://i137.photobucket.com/albums/q...m/DSCF0007.jpg

http://i137.photobucket.com/albums/q...m/DSCF0008.jpg

http://i137.photobucket.com/albums/q...m/DSCF0009.jpg

En ja zelfs bij het schuren ging het even mis :satisfie:

http://i137.photobucket.com/albums/q...m/DSCF0006.jpg

Volgende stap is de neck kopen en op de body plaatsen.

Die plekken op de body is trouwens een beetje water, heb de body schoongemaakt met een vochtig washandje. Is inmiddels weg.

Citaat:

---

Oorspronkelijk geplaatst door Kevz0r

En ja zelfs bij het schuren ging het even mis :satisfie:

http://i137.photobucket.com/albums/q...m/DSCF0006.jpg

Volgende stap is de neck kopen en op de body plaatsen.

Die plekken op de body is trouwens een beetje water, heb de body schoongemaakt met een vochtig washandje. Is inmiddels weg.

---

Ziet er me een immense plank uit! Wat weegt die ongeveer???

Verder wel erg mooi, enja, schuurwondjes, daar wordt men hard van

Citaat:

---

Oorspronkelijk geplaatst door Mr.Fingers

Ziet er me een immense plank uit! Wat weegt die ongeveer???

Verder wel erg mooi, enja, schuurwondjes, daar wordt men hard van

---

De weegschaal geeft 3Kg aan, haha hij is al zwaarder dan mn SG.

Even een vraag, deze Floyd rose: http://store.guitarfetish.com/flroflotrsy.html
is dat wat? ik ben niet zo thuis in gitaar hardware.

Verder zit ik te twijfelen over een mirror finish, misschien is een plaat geplijst aluminium al mooi..

Heb ik ook gevraagd, en je moet eigenlijk kiezen; Of je neemt die en dan heb je een single lock, of je neemt die van guitarsupplies en dan betaal je 79 dacht ik en dan heb je double locking.


hugo

Citaat:

---

Oorspronkelijk geplaatst door Kevz0r

De weegschaal geeft 3Kg aan, haha hij is al zwaarder dan mn SG.

Even een vraag, deze Floyd rose: http://store.guitarfetish.com/flroflotrsy.html
is dat wat? ik ben niet zo thuis in gitaar hardware.

Verder zit ik te twijfelen over een mirror finish, misschien is een plaat geplijst aluminium al mooi..

---

Vox heeft een hele goede Gotoh floyd in het assortiment, iets duurder maar wel veel beter
en voor de mirror,ik heb op mijn gitaar gewoon een praxis spiegel gehaald, als je een binding om die spiegel doet heb je verder geen last van scherpe randjes, de spiegel was met een glassnijder goed te bewerken
Je hebt dan nog wel een glasboor nodig voor de electronica

ik zou gaan voor een stuk gepoleist aluminium, en daarover een stuk plexiglas. Ik weet niet, het horrorbeeld van Paul Stanley die constant zijn armen openhaalt aan zijn iceman komt maar constant opborrelen ;)

Ik zat even voor elementen te kijken en nu wil ik zo'n Bare Knuckle Nailbomb Humbucker. Die komt ergens uit Engeland.

Nu staat er bij het bestellen wat opties die ik niet begrijp.

http://www.bareknucklepickups.co.uk/...products_id=66

Spacing: is dat soms de lengte van het gat op me gitaar, ik heb namelijk nog niks gefreesd dus kan ik dan gewoon de 50mm nemen of moet ik 53mm nemen?

Conductor: Kan ik kiezen tussen 4 of Braided 2.

Leg: kan ik kiezen tussen Long 1/2" of Short 1/4"

Wat betekend dit allemaal?

Citaat:

---

Oorspronkelijk geplaatst door Kevz0r

Ik zat even voor elementen te kijken en nu wil ik zo'n Bare Knuckle Nailbomb Humbucker. Die komt ergens uit Engeland.

Nu staat er bij het bestellen wat opties die ik niet begrijp.

http://www.bareknucklepickups.co.uk/...products_id=66

Spacing: is dat soms de lengte van het gat op me gitaar, ik heb namelijk nog niks gefreesd dus kan ik dan gewoon de 50mm nemen of moet ik 53mm nemen?

Conductor: Kan ik kiezen tussen 4 of Braided 2.

Leg: kan ik kiezen tussen Long 1/2" of Short 1/4"

Wat betekend dit allemaal?

---

Nou, de spacing heeft te maken met de afstand tussen de pooltjes op de elementen. Dat hangt af van de brug die je gebruikt, maar als ik me niet vergis moet je altijd de bredere nemen als je een Floyd neemt.

ik zat nog even over de chrome top te denken, ik heb een tijdje geleden bij spectrachrome een body laten vergulden en dat zou je natuurlijk ook kunnen doen (heb je geen scherpe randjes :D )
http://www.pixum.nl/members/freddons...fb0f6090ad5600

Citaat:

---

Oorspronkelijk geplaatst door fred dons

ik zat nog even over de chrome top te denken, ik heb een tijdje geleden bij spectrachrome een body laten vergulden en dat zou je natuurlijk ook kunnen doen (heb je geen scherpe randjes :D )
http://www.pixum.nl/members/freddons...fb0f6090ad5600

---

Leuk idee, maar het moet toch echt een mirror finish worden :)

dat wordt het ook met spectrachrome, zij spuiten een chrome achtige laag op de gitaarbody waardoor hij dus glanst alsof hij van massief metaal is
kijk maar in de gallery
http://www.spectrachrome.eu/

of zoiets dan met een praxis spiegel
http://www.pixum.nl/members/freddons...dd1c76ee3d039f
http://www.pixum.nl/members/freddons...d47f61ad15d799

Hmm moeilijke keuzes allemaal..

Morgen eerst maar eens een hals kopen en dan zien we wel verder. Zal ik trouwens de hals lijmen (stevig genoeg?) of gewoon schroeven?

dat is een beetje afhankelijk van welke hals je koopt, voor een gelijmde heb je het liefst een wat groter lijmoppervlak bij de hiel van de nek
(maar het zou wel kunnen, of het "beter" is, is een 2e)

Citaat:

---

Oorspronkelijk geplaatst door fred dons

dat is een beetje afhankelijk van welke hals je koopt, voor een gelijmde heb je het liefst een wat groter lijmoppervlak bij de hiel van de nek
(maar het zou wel kunnen, of het "beter" is, is een 2e)

---

Het wordt een aangepaste telecaster neck van birdseye maple met rosewood.

Ben gister met Vox gaan praten over een hals en we zijn eruit gekomen.

Het wordt een Birdseye Maple met rosewood toets, die groenachtige inlays met een locknut, totale prijs van de hals € 325,-.

Citaat:

---

Oorspronkelijk geplaatst door Kevz0r

Ben gister met Vox gaan praten over een hals en we zijn eruit gekomen.

Het wordt een Birdseye Maple met rosewood toets, die groenachtige inlays met een locknut, totale prijs van de hals € 325,-.

---

Klinkt mooi. Ben benieuwd. Goeie toko, voxhumana, niet echt heel goedkoop, maar wel goed,

@Fred: Blijft een te gekke collectie, die van jouw. Vooral je strats zijn erg mooi.

De origineel M1D1 Manson inmiddels.....

http://i4.photobucket.com/albums/y11...sters/hugh.jpg

Zonde zeg!

Ik ben inmiddels aan het kijken voor een pickup voor de neck. De brug pup is een bareknuckle nailmbomb humbucker.

Nu dacht ik zelf aan een P90 pickup, deze:
http://store.guitarfetish.com/gfsalvisoblp.html

Heeft iemand hier ervaring mee? is dit een goede pickup in combinatie met een Bareknuckle nailbomb voor een Muse geluid?

Ook ben ik aan het kijken voor tuners, nu kwam ik op deze: http://store.guitarfetish.com/wiezvisttufo.html

Is dit wat?

Niemand ? :???:

ja sorry hoor, ik heb ook nog andere dingen te doen ;)

die tuners zijn prima en ook aan die GFS kun je je geen buil vallen, ik zou liever een humbucking versie p90 nemen (bijvoorbeeld virtual p90 van dimarzion of iets dergelijks) omdat ik me dood erger aan het brommen van die dingen maar in combi met de nailbomb zou het wel goed matchen

als alternatief voor die tuners kun je ook voor locking klusons bij de tonefactory kijken die zijn ook erg goed

Bedoel je deze soms: http://www.tonefactory.nl/shop2/prod...79640e4862af04

inderdaad, en die gfs zijn wel goedkoper maar dan moet je ze nog naar nederland halen

Ok, die wordt het dan, nu kwam ik deze humbucker tegen, http://www.tonefactory.nl/shop2/product_info.php?products_id=3237{9}22&osCsid=c90c 28e741a21bbcee79640e4862af04

Is dit een goeie pup in combo met een nailbomb?

bvd

qua output zeker, kijk ook eens of er een reverse wound versie is dan kun je in de middenstand met de gesplitte brug humbucker de p-90 wat stiller krijgen

Update 19/01/08

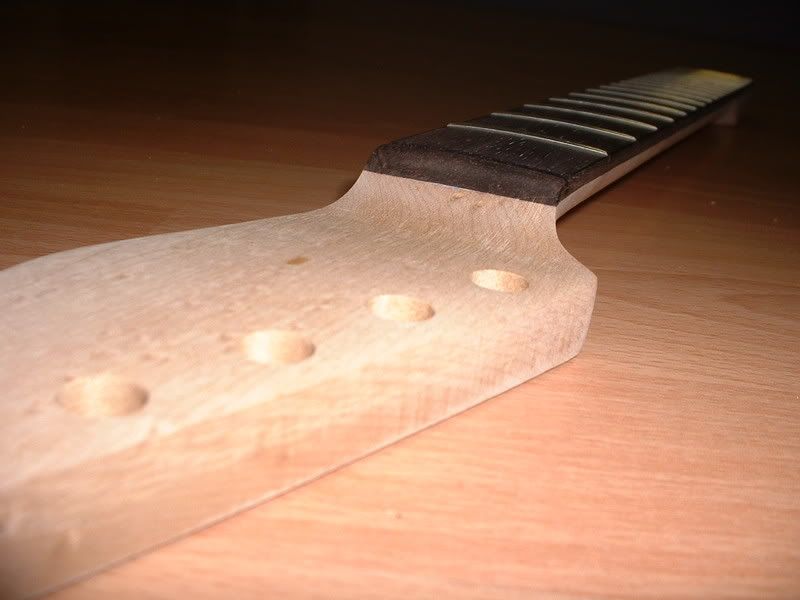

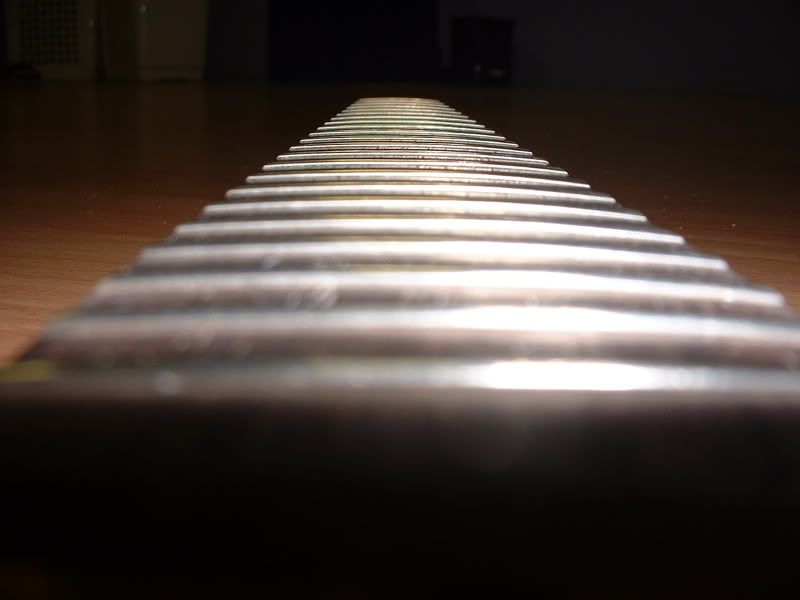

Heb vandaag m'n custom-neck ontvangen.

http://i137.photobucket.com/albums/q...m/DSCF0016.jpg

http://i137.photobucket.com/albums/q...m/DSCF0017.jpg
