Nou het zit allemaal in elkaar, prima kit en goed verzorgd. Aangesloten en de potmeter ingesteld, maar ik vind 'm wat tegenvallen. De Behringer VP-1 klonk beter!?Citaat:
Oorspronkelijk geplaatst door ponq
Het klinkt allemaal heel subtiel (beetje te), maar geen 'laag overkomend vliegtuiggeluid'. Klinkt eigenlijk alleen goed bruikbaar clean en dan funky akkoordjes. Heb jij ergens een soundsample ponq, zodat ik e.e.a. kan vergelijken?
Da's eigenlijk toch vrij normaal voor een Phase 90, niet ? Voor het vliegtuiggeluid is een flanger toch eerder aangeraden.Citaat:
Oorspronkelijk geplaatst door Meneer I.
Nope, ik heb geen soundsample, maar hij klinkt ongeveer zoals in deze clip:
http://www.youtube.com/watch?v=6agIMqRLtno
Mss kan je deze pagina gebruiken? Er staan mods voor de 'echte' phase90, maar daar kun jij vast ook gebruik van maken:
http://www.erikhansen.net/?page_id=31

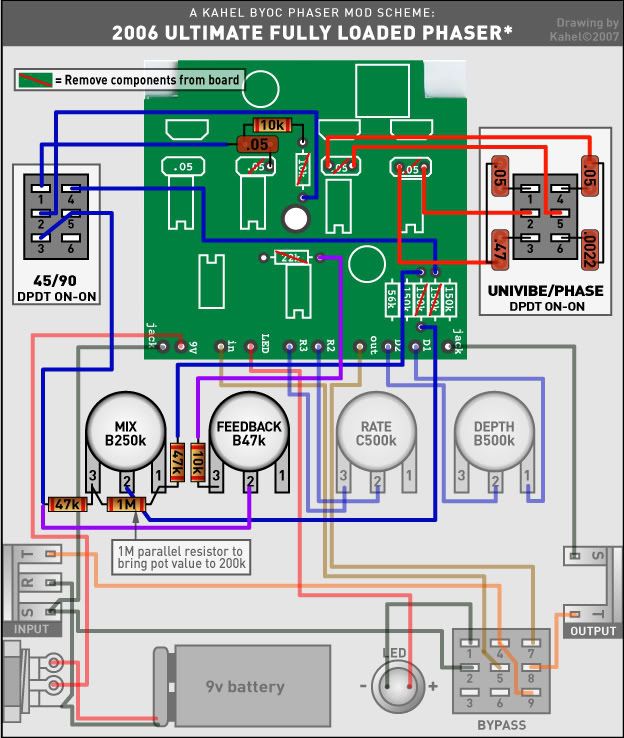

Dit ga ik met mijn phase 90 doen...
Gebaseerd op de layout van BYOC. Het hangt er wel van af of jij een bordje printje hebt van '06 of '07.
http://i69.photobucket.com/albums/i4...ded_phaser.jpg
zozo valoosj grootse plannen.
dat zal wel weer lekker uitdraaien
en ponq
als ik zo kon bouwen als jij dan zou ik nu niet meer studeren
Ha, thnx Piet!
Belangrijkste is geduld en de wil om door te gaan ondanks tegenslagen. Zoveel 'skills' heb ik helemaal niet. Ik pruts maar wat!
Bij de Praxis een handige lat gevonden. Deze lat ga ik gebruiken om de PCB's vertikaal in de behuizing te plaatsen. Tevens geven ze extra steun aan de behuizing. Ook kwam ik een paar mooie ringen tegen die ik op de stompswitches ga zetten. Hierdoor wordt de druk over een veel groter stuk verdeeld, wat de stevigheid van de constructie zeker ten goede gaat komen.
http://img171.imageshack.us/img171/9885/image091ug5.jpg
En alvast de shielding maar gedaan. Twee vellen alu-folie. randen over elkaar gevouwen (paar keer) en aan de behuizing geplakt met constructie lijm. Mn DMM laat zien dat de folie overal geleidt, dus ik verwacht dat de shielding wel in orde zal komen.
http://img526.imageshack.us/img526/8822/image090jn4.jpg
De phaser staat voor de Compressor. Deze combi klinkt nu clean na een kleine potmeter adjustment best lekker!
Met drive/dist. klinkt het wat minder, komt ook omdat ie niet in de FX loop staat, maar goed voor de compressor vind ik nu eenmaal wat lekkerder klinken clean.
Al met al is de phaser nu acceptabel (nagenoeg geruisloos vergeleken met de Behringer!) alleen de Fuzz blijft een probleemkindje.
Verder heb ik nog een bron van ruis/brom ontdekt...nl de buurman! Dat is een ouwe knakker die altijd met radio's, antennes, en morse of zo loopt te kloten 's avonds. Er staan ook allemaal van die grote antennes in z'n tuin en op 't dak. Vooral de morse was gisteren goed te horen. Ik zal straks eens 'wraak nemen' met de setup op wat 'hoger' volume :D
En weer n update-tje.
Op deze manier ga ik en de PCB's goed vastzetten en extra stevigheid geven aan de behuizing. Het lijkt goed uit te pakken!
Op de foto's zie je een SHO en een signaal-splitter:
http://img237.imageshack.us/img237/3287/image098yw1.jpg
http://img366.imageshack.us/img366/9729/image099qj7.jpg
http://img81.imageshack.us/img81/9674/image096jv0.jpg
http://img81.imageshack.us/img81/1871/image097cr9.jpg
Cool. Je gaat het nog halen, 22 november... :satisfie:
Wie weet, wie weet ;) t zou mooi zijn. Het einde komt iig dichter bij. In zicht wil ik nog niet zeggen, maar dichterbij dat wel.
http://img230.imageshack.us/img230/3586/image100lb8.jpg
ziet er leuk uit, komen die ook in de alu folie?
Nee, dat was ik niet van plan.
Het alu-folie is interferentie van buiten de behuizing tegen te houden. Het in-folie-en van deze 'supports' voegt daar niet zo veel aan toe lijkt me. Maar goed, ik heb er geen ervaring mee. Zie jij het anders?
edit:/ bovendien zou ik in dat geval kortsluiting op de PCB's gaan krijgen. Dus mocht ik het willen, dan moet ook dat opgelost worden.
ZOT project!
'k ben echt benieuwd hoe lang het gaat duren vooralleer je zou willen dat de 2de knop van de 1ste rij eigenlijk beter op de 3de plaats van de 3de rij zou staan of zo... anyway, I love it!
ponq dat isoleren van die stukjes hout en print zou simpel zijn hoor is niet moeilijk.
isolatietape of rubber of een mouche strip op de gewenste plaatsen plakken.
maar zoals jij zegt dit is inderdaad niet nodig.
kleine vraag nog.
die bak word die gesloten of niet?
Ha thanks ;)Citaat:
Oorspronkelijk geplaatst door onze_jef
Dat ik voortschrijdend inzicht ga krijgen... dat staat vast. Maar, uiteraard probeer ik zoveel mogelijk vooruit te denken. Voor mij is een logische, intuitieve lay-out belangrijk. Zo wil ik bijv de ondeste rij altijd gebruiken voor de Volume-pots (elke effect wel zoiets). Daarboven dan een rij met gain/depth/etc.
Maar goed, mocht je ideeen heb, let me know!
Ah slim, zo kan het idd makkelijk. Maar we zijn het eens: het is niet nodig.Citaat:
Oorspronkelijk geplaatst door pietjeekes
De behuizing zal uiteindelijk dicht kunnen (een bodem wordt nog gemaakt). Maar, uiteraard moet de bodem los kunnen zodat ik bij de PCB etc kan.
Dit spreekt natuurlijk voor zich. Dat je nog bij de pcb's moet kunnen.Citaat:
Oorspronkelijk geplaatst door ponq
Ga je de bodem ook shielden of niet. Er kan namelijk ook storing langs onder komen hoor (radiogolven ofzo).
maar voor de rest.
HEERLIJK PROJECT
Bodem wordt idd nog geshield, ook met folie.
Hmm, ga ik ook eens proberen, wellicht haalt dit net het laatste beetje brom weg.Citaat:
Oorspronkelijk geplaatst door pietjeekes
dubbel post
Kleine update:
De 'basis-structuur' voor hoe ik de draden van de stroomvoorziening ga leggen is af:
http://img392.imageshack.us/img392/7813/p1010245xh8.jpg
De Channel_Selectors en de Footswitches krijgen samen een aparte voeding, gescheiden van de effecten.
Op de foto zie je dat ik 1 rij Channel_Selectors heb en 3 rijen Footswitches. De 1e vertakkingen van de voeding zijn gelegd. In plaats van elke Switch een voedings kabel te geven naar de bron, ga ik 'hoppen'. Elke switch/selector heeft plek voor 2 x GND en 2 x 9V. Eén keer om zelf voeding te krijgen en 1 keer om de voeding door te geven naar de volgende switch/selector.
Mss lijkt/is dit maar een klein iets, ik heb er heel wat over lopen nadenken hoe ik dit het best aan kon pakken.
Ook heb ik voor het eerst (na 1.5 jaar...) echt kunnen testen of de Channel_Selector werkt. En het goede nieuws is: JA!
Channel A had een SHO, Channel B had niks. Beide Channels heb ik gecombineerd met een 25k Lin potmeter (ff om te testen). Zo kon ik mooi de SHO blenden. En de Channel Selector werkt ook prima, ff draaien en de SHO zit op B en channel A is clean. En dat ook nog in combi met de Footswitch die de SHO volledig kan bypassen. Het werkt gewoon... ongelooflijk.
Super. Doe nu maar een beetje voort dat het klaar is tegen 22 november :D
ziet er goed uit! maar, tsjonge wat een werk, succes er mee! hopelijk ben je een beetje systematisch ingesteld.
Dank je Simon!
Het is idd soms een gruwelijk werk. Het idee is (vind ik nog steeds) heel leuk, maar er zit ook gewoon veel 'dom' werk bij wat gedaan moet worden.
Ma goed, ik kan soms zo blij als een kind zijn als een LEDje gaat branden op het juiste moment ;) dus ik haal er voldoende plezier uit om door te gaan.
En of ik systematisch werk? Ja en nee.
Ja, omdat ik planmatig werk. Ik denk van te voren in grote lijnen uit wat ik wil, wik en weeg en documenteer (in fora en in 'tools' zoals Eagle).
Nee, omdat mijn ideeen vaak in de praktijk toch niet helemaal werken... altijd is er wel iets waar ik niet aan gedacht heb wat ik dan nog min of meer ad hoc op moet lossen.
Maar, het is zeker geen chaotisch project. Ik weet wat ik wil en ik weet ongeveer hoe ik daar ga komen.
dit maal geen gelul... maar alleen plaatjes van de progress:
Komt er geen likje verf op?
En minder testen, meer erin rammen! Jouw kennende werkt het wel meteen goed ;)
Supertof project, al enig idee hoe je de bovenkant gaat afwerken?
(Nu snap ik trouwens ook waarom digitale multi-effecten zo populair zijn tov analoge ;))
@Yorick: je overschat mij schromelijk. Ondanks het vele testen is er nog vaak een extra debug nodig....
En als ik het er in ga rammen moet ik achter af alle debug-werk doen. En dat duurt helemaal lang ;)
Gisteren toch nog ff de TS808 (met clipping options) er in 'geramd'. Debug time! Hij piept wel, maar werkt verder niet...
Verf? Bedoel je aan de binnenkant? Ik heb er over gedacht, maar t lijkt mij niet praktisch.
@Duff: Thnx! De buitenkant gaat zeer waarschijnlijk een laag fineer krijgen.
Het plan is nu om eerst alle interne bedrading (dus alle effecten en switches) te plaatsen en testen. Als dat werkt drop ik de hele boel er weer uit zodat de behuizing bewerkt kan worden. Als dat gedaan is gaan alle fx weer terug.
Waarom zo? Nou... pas als alle fx er in zitten weet ik 100% zeker dat het past en dat er niks aan de layout hoeft te veranderen. Als ik nu al de behuizing mooi ga maken kan het zijn dat ik later toch bepaalde pots anders moet doen. Een gat kan ik nu nog makkelijk opvullen. Als er fineer op zit wordt dat een heel ander verhaal.
Eindelijk de tijd voor een dagje bij de Arnhemse Fijnhouthandel. Wat een top-bedrijf is dat!
http://img161.imageshack.us/img161/9775/image025ys3.jpg
http://img47.imageshack.us/img47/7219/image026pe3.jpg
Dit is uiteindelijk het stuk fineer geworden wat ik wil gebruiken voor de behuizing:
http://img45.imageshack.us/img45/8306/image024nq6.jpg
En nee, de foto is niet bewogen! De tekening van het hout lijkt 'vloeiend'. Erg mooi!
burl maple?
thuya-wortel
En een stukkie esdoorn.
ziet er prachtig uit:satisfie:, hoe zit het met de rest van het paneel?
de rest komt ook langzaam mee...
gisteren alle channel_selectors van voeding voorzien. Hopelijk vandaag alle footswitches op dezelfde manier. Daarna de FX verbinden met een channel_selector en een footswitch. En, alle pots opnieuw bedraden, draden kunnen nu een stuk korter. Zit nog wel wat werk in.
Dat wordt nog enkele nachtjes doorwerken dus :satisfie:
ha! mijn wekker gaat om 6u30... dus al te laat kan ik t niet maken door de week. Donderdag ben pas om 23u30 thuis... dus veel tijd is er niet tot zaterdag...
wat een werk! succes gast!
Hey, heb je het schema van die Zvex Box of rock, en eventueel van de SHO ?Citaat:
Oorspronkelijk geplaatst door ponq
Thanx !
En weer een update-tje. Zoals het er nu naar uit ziet is het één na laatste effect afgerond, een envelop filter (soort auto-wah), de Neutron (een Mutron III clone). Ik had niet eerder met een dergelijk filter gespeeld, maar tis echt zeer geinig. Afhankelijk van de je aanslag verplaatst de filterfrequentie en intensiteit zich. Wah wah met je aanslag ipv met een expressie pedaal dus.
http://img122.imageshack.us/img122/2695/image049lr3.jpg
Ah, je hebt hem toch gemaakt! Zeker de moeite waard, inderdaad. Veel leuker om mee te klooien dan een dr. Q. Je hebt ook de optie met de twee LED/LDR's gekozen, zie ik. Heb je dezelfde "issues" als ik met de mijne ? De Gain die bijzonder ver gaat en het feit dat voor elke gitaar de Rx moet veranderen ?Citaat:
Oorspronkelijk geplaatst door ponq
Voor die Rx heb ik trouwens na de werkbankmeeting een externe pot gemaakt, om juist in te kunnen stellen per gitaar. Misschien wordt dat later nog een schakelaartje tussen weerstanden. Misschien een ideetje ?
Ha, hij klinkt erg goed. Veel beter dan ik had verwacht na de werkbank-meeting. Maar dat kan, zoals je zelf al zegt, heel goed aan 'Rx' liggen.
Ik heb zelf ook Rx als externe pot neer gezet.
Mijn ervaring: Gain gaat idd erg ver. Je kun er opamp clipping mee krijgen, maar in principe is de gain wel bruikbaar. Ik heb lang getwijfeld of ik de gain niet als fixed resistor wilde hebben. Maar, in de praktijk bleek dat niet haalbaar. Voor sommige settings (bandpass ipv lowpass bijv) moet ik er iets gain bij draaien.
De Rx is bij mij redelijk onafhankelijk van het input signaal. Veel meer invloed heeft de keuze voor lowpass, highpass of bandpass. Ik heb m vooral extern gezet omdat je binnen een setting nog heel veel variaties kunt krijgen door met Rx te spelen. Van 'scherp' tot 'wollig' tot 'kabbelend' ;)
