Guttlin Prospect

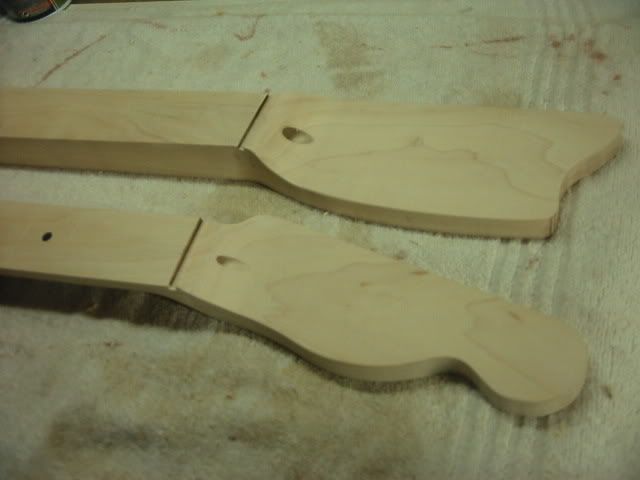

bezig geweest met twee halsjes: een van de prospect, bij deze herdoopt tot the Jester (thx javaca!), en een voor de cabronita.

http://i158.photobucket.com/albums/t...T/IMG_0001.jpg

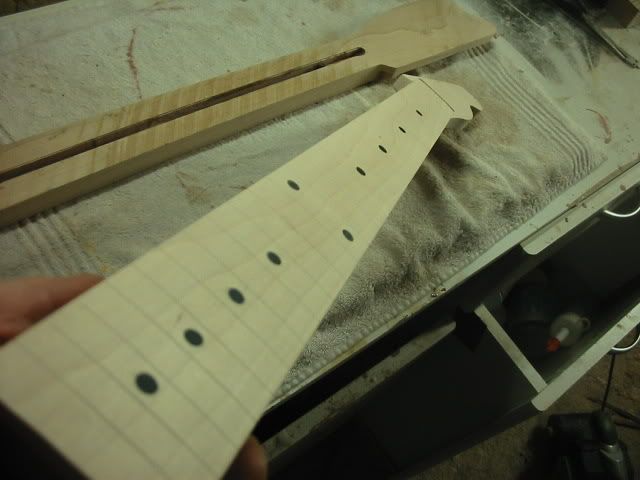

de cabronita hals heeft een gelijmd maple fretboard, moest normaal met skunk stripe maar ik zat met te weinig dikte van halshout. als de gitaar meevalt, bouw ik later een correcte hals.

de andere krijgt wel een stripe.

http://i158.photobucket.com/albums/t...T/IMG_0004.jpg

The Jester: heb toch een normale scale genomen (enfin een gibson scale)

http://i158.photobucket.com/albums/t...T/IMG_0005.jpg

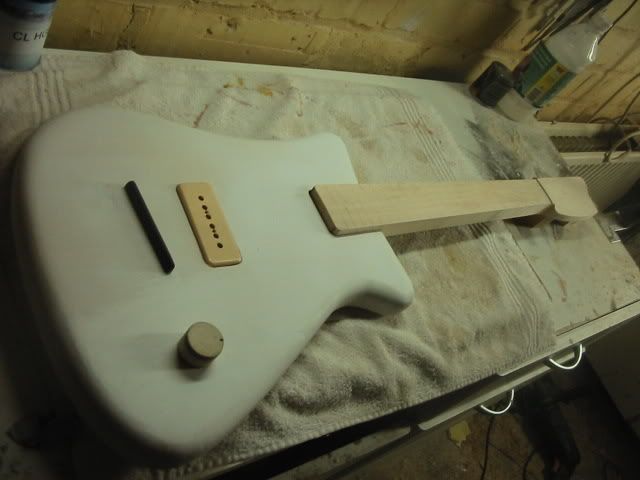

moet nog een systeem bedenken om de ebben brugkam in hoogte te verstellen. na de kam gaan de snaren wsch door de body.

http://i158.photobucket.com/albums/t...T/IMG_0007.jpg

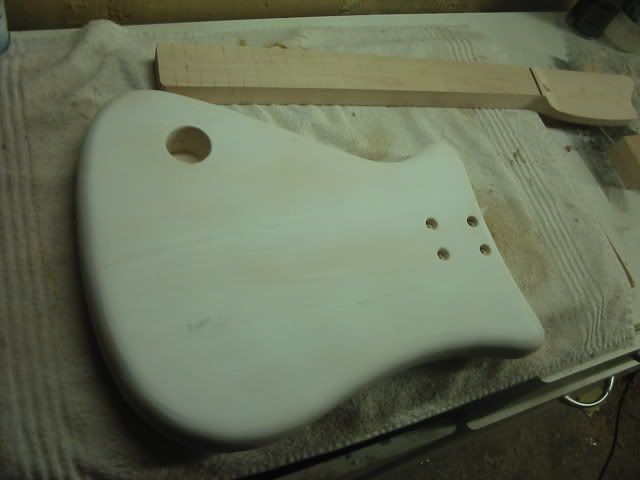

de "controle cavity" :)

http://i158.photobucket.com/albums/t...T/IMG_0009.jpg

Ik vind het model zo "in real life" beter dan op tekening. Gaat leuk worden!

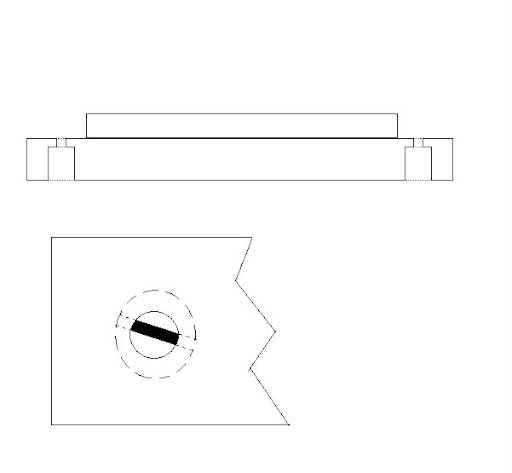

misschien:
metalen balkje (alu oid) met daarop/daarin verzonken het topkammetje,
en aan weerszijden van het balkje gaten, die je bovenaan klein laat en onderaan groter, zodat je er een vijsje kan insteken, dan nog studs in de body, vijzen in de studs, daarop het balkje (zit dus niet vast, enkel door snaarspanning) de vijsjes kan je dan via de kleine gaatjes aanpassen.
even snel een plaatje maken, want dit is misschien niet zo duidelijk

lang leve paint
http://lh4.ggpht.com/_3bMB6MNjV-s/TR...rug%20idee.jpg
heb al vaker met zo een ideetje rondgelopen :)

Citaat:

---

Oorspronkelijk geplaatst door pueblo

lang leve paint
heb al vaker met zo een ideetje rondgelopen :)

---

Ik heb het ongeveer zo gedaan op de gitaar waarmee ik nu bezig ben en het lijkt prima te werken.

thx pueblo. ja het gaat zoiets worden min of meer denk ik. of mss gebruik ik gewoon studs van een tom brug met de posts met schroefdraad en maak ik een plaatje ter vervanging van de tom brug dat er op past en waarop de losse ebben brug staat.

at martijn: ja, een model irl is toch nog iets anders dan een 2D tekening. vandaar dus de bouw van dit prototype

ik vind t mooooooooooooooooooooi!

Citaat:

---

Oorspronkelijk geplaatst door barno

ook mijn hok aan het opruimen en de mislukte Prospect hals wordt hier dus zwaar gerelicd...

http://i158.photobucket.com/albums/t...dcorerelic.jpg

---

Kijk dat ruimt op. Doet me denken aan mijn rituele verbranding van een hals voor de zebrano gitaar.

Dit is wel uber relic.

Grappig ding trouwens. Ik vond het ontwerp in eerste instantie niet zo maar nu deze vorm krijgt kan ik m wel waarderen.

Soo Cute !! .

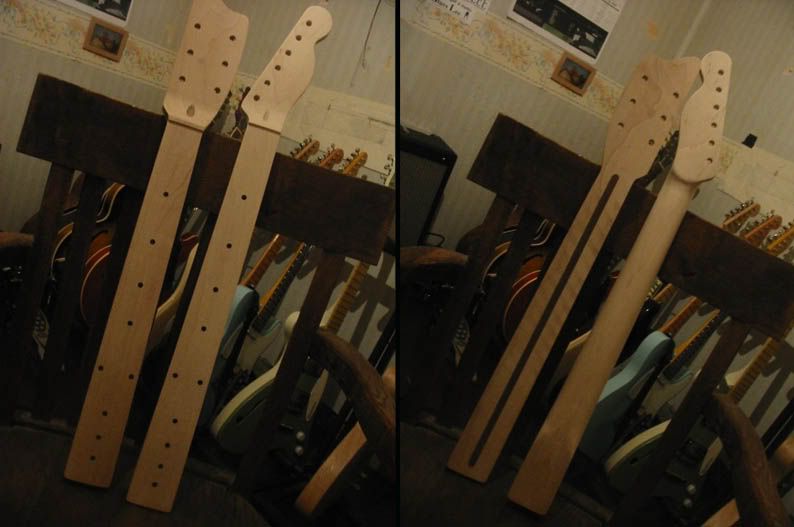

vandaag twee halzen grondig bedot, in maple horen zwarte dots, niks anders, volgens mijn evangelie :)

de Jester hals ook van een wengé skunkstripe voorzien. small step voor een gitaarbouwer, giant leap for ol' mister me. wat een gepruts, moeilijk vond ik dat dus. maar komt goed.

de cabronita hals is in vorm, wederom een stevige inch dik, voor tele's is dat imo een must.

http://i158.photobucket.com/albums/t...PECT/necks.jpg
