Yeah! Ceriatone JTM45 binneN!

@peter: Leuk dat je me een niet-leek noemt maar ik ben ook nog maar een beginner hoor. Voor deze amp had ik wel een soldeerbout maar nooit iets anders gesoldeerd dan kabeltjes etc. Ik heb wel heel veel gelezen voornamelijk op het Metro forum en weet inmiddels precies hoe MIJN amp in elkaar zit maar waar alle onderdeeltjes voor dienen is nog steeds een beetje magie. Maar aan de hand van layouts zoals deze zie je precies hoe de amp in elkaar zit en hoe alle onderdeeltjes met elkaar verbonden zijn, dan word het bijna net lego :D
Wat wel heel belangrijk is dat je de veiligheids regels in acht neemt en voordat je een draad gaat solderen waar 400Volt op staat dat je die condensators ontlaadt dan is er niks aan de hand.
Ik maakte dus de fout om ze niet te ontladen en daarna met een soldeerdraad aan te raken, ik wist dus dat ik fout bezig was maar dacht dat het wel goed zou gaan en dat zou het zelfs gegaan zijn als ik die soldeerdraad bij het kokertje waar het in zit vast had gehouden.
Gelukkig had ik de regel dat je maar 1 hand tegelijk in de amp mag steken wel opgevolgd want als ik de andere hand op het chassis gehad had dan had ik het mischien zelfs nooit hier kunnen posten.....
Om caps te ontladen is er een speciaal tooltje dat je simpel zelf kunt maken met een 200K weerstandje en een draadje met een krokodillenklemmetje, zie DIT voorbeeld.

@Chris: Ik had begrepen dat de JTM45 30Watt clean geeft maar indien vol open VEEL meer dan dat, vandaar de wens voor 2X 30Watt. Als jij echter zegt dat het probleemloos kan met 2x AlNiCo blue van 15Watt per stuk (en ik zal de laatste in de wereld zijn om jou tegen te spreken!!) dan moet ik dat mischien nog eens heroverwegen. Ik gebruik de amp vrijwel altijd met een weber mass ertussen dus lager vermogen speakers zouden niet verkeerd zijn dan. Maar ik wil wel de mogelijkheid hebben om de amp op 10 te zetten zonder die mass ertussen en zonder de speakers op te blazen. Bass speel ik er niet op, wel een paar keer over die v30's gedaan voor een paar uur lang en die gingen er VEEL beter door klinken :D

@llahsraM: Nee ik heb geen opnames helaas, buiten het feit dat ik niet de meest geweldige speler ben heb ik ook geen goede microfoon, alleen zo een computerdingetje, en om nou van die fotocamera filmpjes te posten doet de boel ook geen recht dus helaas...

Citaat:

---

Oorspronkelijk geplaatst door Chris Winsemius

H30s vind ik zelf niet zo'n lekkere combi (uitgaande van een originele JTM45 en 'n late 60s cab).

JTM45s zitten qua vermogen rond de 30 Watt en twee ABs krijg je niet opgeblazen (geen BASgitaar gebruiken), vergis je niet in die M20s qua klank & feel...

---

Hmmmm heb er pas toch een gehad die 40W a 45W clean gaf met kt66 van tungsoll en 65 flat out

wel gemeten vanaf 200 Hz tot rond de 1200 Hz en dan verloopt het natuurlijk wel wat en met passieve belasting

llahsraM, welke van die silver mica's die je vervangen hebt hadden eigenlijk een andere waarde en door welke waarde heb je die vervangen eigenlijk?
De waardes die HIER in de layout staan kloppen toch? (47pF, 250pF, 100pF en 500pF) Metro amps gebruikt ook dezelfde waardes (alleen een 330uF V1 cathode cap en een 500pF bright cap op de bright volume pot).
Ik heb zelf een klein beetje gespeeld met andere waardes maar toch maar weer bij deze waardes teruggekomen.

Citaat:

---

Oorspronkelijk geplaatst door Puerco

llahsraM, welke van die silver mica's die je vervangen hebt hadden eigenlijk een andere waarde en door welke waarde heb je die vervangen eigenlijk?
De waardes die HIER in de layout staan kloppen toch? (47pF, 250pF, 100pF en 500pF) Metro amps gebruikt ook dezelfde waardes (alleen een 330uF V1 cathode cap en een 500pF bright cap op de bright volume pot).
Ik heb zelf een klein beetje gespeeld met andere waardes maar toch maar weer bij deze waardes teruggekomen.

---

Echte JTM45 waardes zijn in jouw volgorde: 47pf, 270pf, 100pf, 560pf
Schema

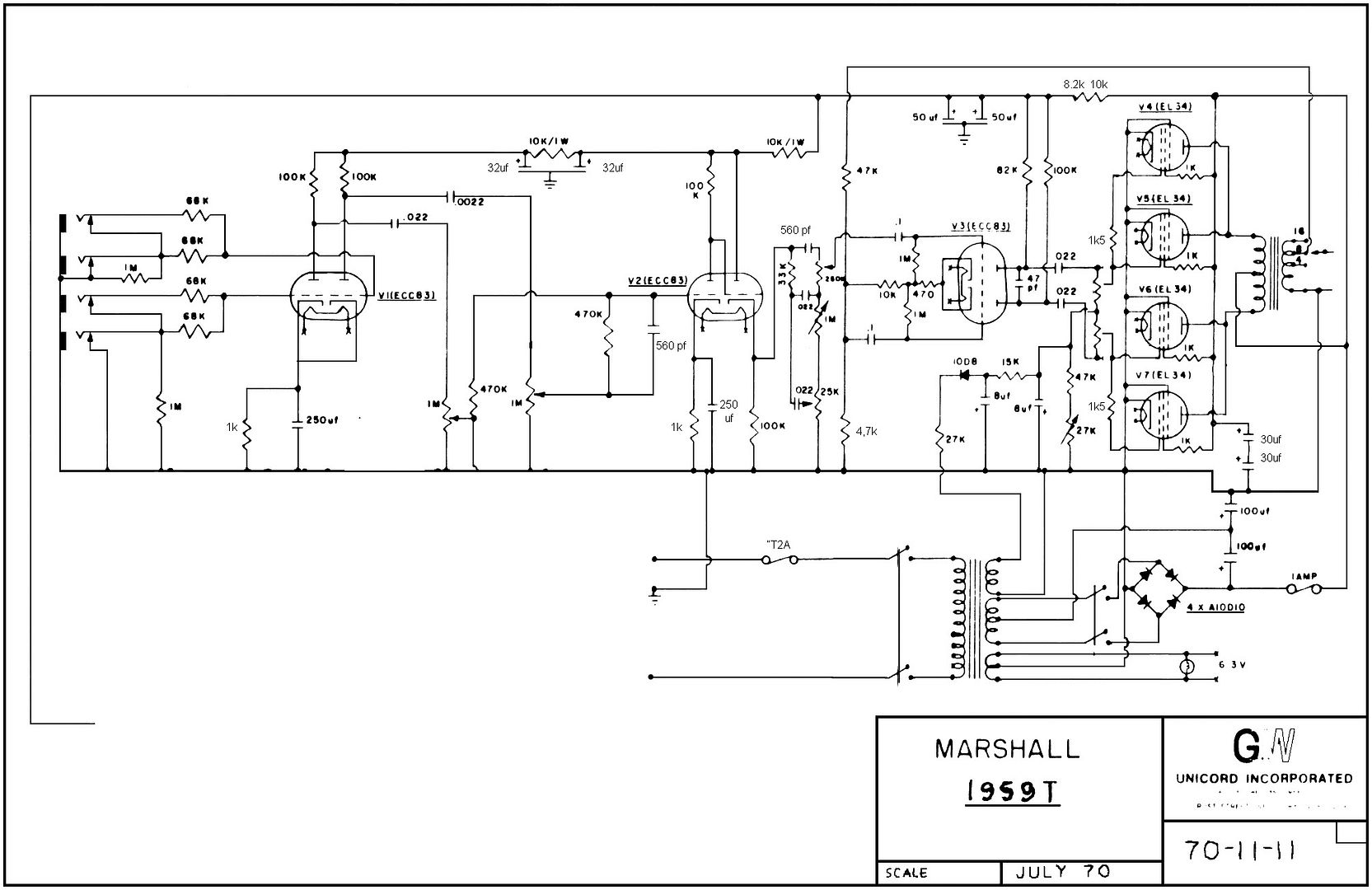

Als je mazzel hebt kan je bij verelec nog wat Nos mica's krijgen in die waarden. (Ik heb 2 nos 560's in mijn plexi zitten. Een in de tone stack en een bij de grid van v2 als bright cap. Zie Schema )

Citaat:

---

Oorspronkelijk geplaatst door Realeigo

Echte JTM45 waardes zijn in jouw volgorde: 47pf, 270pf, 100pf, 560pf

Als je mazzel hebt kan je bij verelec nog wat Nos mica's krijgen in die waarden. (Ik heb 2 nos 560's in mijn plexi zitten. Een in de tone stack en een bij de grid van v2 als bright cap)

---

Oh, bedankt. Dat zijn zeker oude standaard waardes van dit soort condensatortjes? Geen grote verschillen maar net groot genoeg dat het me weer niet lekker zit en ik zin krijg om de soldeerbout er weer bij te halen.
Klinken die NOS mica's beter of is alleen de waarde belangrijk?

Geen flauw idee...
Mijn amp is dead stock en nog niet gemod.. dus verschillen kan ik niet over oordelen..

Qua speakers en vermogen: in de eerste 1962/bluesbreaker combo's zaten twee (15 Watt) As en daarna (toen alle As werden vervangen door keramische speakers) twee M20s.

Ik heb hier 'n cabinet met twee 60s M20s die ik heb overgenomen van Bert van Mooi Wark. Ik ga d'r voorzichtig mee om maar weet dat er scheurende 50 Watters aan hebben gehangen. 'n 60 Watt V30 kreeg ik niet kaduuk met 'n SLO100 op ruit-brekend-volume, ik ken mensen die 15 Watt ABs gebruiken in 22 Watt DeluxeReverbs en de enige keer dat ik 'n kapotte Celestion had meegmaakt (even afgezien van wat verhalen van David H. die op duitse tournees per avond één H30 verbrande met 'n 100 Watt Boogie) was door basgitaarmisbruik (cleane 40 Watt Fender op twee T75s... 1`tje kaduuk door te lage frequenties).

"Veiligheids-marge" is mijn voorkeur ook maar Celestions zijn zeer stevige speakers.

Keramisch vs. Silver Mica: gewoon op je oren afgaan, kan per amp/circuit/speler schelen wat "het beste" is.

Citaat:

---

Oorspronkelijk geplaatst door Puerco

llahsraM, welke van die silver mica's die je vervangen hebt hadden eigenlijk een andere waarde en door welke waarde heb je die vervangen eigenlijk?
De waardes die HIER in de layout staan kloppen toch? (47pF, 250pF, 100pF en 500pF) Metro amps gebruikt ook dezelfde waardes (alleen een 330uF V1 cathode cap en een 500pF bright cap op de bright volume pot).
Ik heb zelf een klein beetje gespeeld met andere waardes maar toch maar weer bij deze waardes teruggekomen.

---

Beetje late reactie :)

Eentje had 510pF (nu 500pF), en eentje had 240pF (nu 250pf) en eentje had 50pF (nu 100pF)

Amp klinkt lekker rauw nu

http://img329.imageshack.us/img329/6475/dsc03223xu7.jpg

Net even weer de bias gecheckt
Eerst de versterker 20minuten aan laten staan en toen gaan meten.

Eerste meting:
Plate Voltage = 417 volt
1ste KT66 = 47,5mA
2de KT66 = 44,5mA

15minuten later weer een meting gedaan

Tweede meting:
Plate Voltage = 415 volt
1ste KT66 = 47 mA
2de KT66 = 44 mA

IS die zo goed gebiast?? niet te warm? Ik moet zeggen, nu ik hem warmer heb gebiast klinkt die beter maar ik weet niet of dit te hoog is voor de buizen. Shuguang KT66 buizen
