Zelfbouw buizen overdrive

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

GG, ik ga er zo eentje bestellen, en ik kom over een paar weken een keer naar Rotterdam, bestel ik er eentje voor jou, en delen we verzendkosten?

Richard, ik vermoed dat je mijn vraag op een van de vorige pagina's gemist hebt :) :satisfie:

---

Turbo?

De overdrive staat zoals die nu gemaakt is in de turbo so to speak. Zoals op het filmpje te zien is stond de gain nog lang niet open tijdens de highgain/solo stukjes. Hij kan dus nog verder open waarbij er nog aanzienlijk wat gain bij komt. Om daar nog meer aan toe te voegen zou onbenullig zijn en komt het geluid ook niet ten goede......

Wat wel kan is een knopje maken wat de gain terug brengt...... Maar dat kan ook met je volume knop van de gitaar!

No 1 Hops: je hebt PB terug.....

Citaat:

---

Oorspronkelijk geplaatst door guitarnijboer

Turbo?

De overdrive staat zoals die nu gemaakt is in de turbo so to speak. Zoals op het filmpje te zien is stond de gain nog lang niet open tijdens de highgain/solo stukjes. Hij kan dus nog verder open waarbij er nog aanzienlijk wat gain bij komt. Om daar nog meer aan toe te voegen zou onbenullig zijn en komt het geluid ook niet ten goede......

Wat wel kan is een knopje maken wat de gain terug brengt...... Maar dat kan ook met je volume knop van de gitaar!

---

Ik ga hem eerst al zo bouwen. En ik heb stukken besteld voor een LPB1, dus die kan er ook nog mee getest worden, het zal wel in orde komen zo :)

Citaat:

---

Oorspronkelijk geplaatst door guitarnijboer

Turbo?

De overdrive staat zoals die nu gemaakt is in de turbo so to speak. Zoals op het filmpje te zien is stond de gain nog lang niet open tijdens de highgain/solo stukjes. Hij kan dus nog verder open waarbij er nog aanzienlijk wat gain bij komt. Om daar nog meer aan toe te voegen zou onbenullig zijn en komt het geluid ook niet ten goede......

Wat wel kan is een knopje maken wat de gain terug brengt...... Maar dat kan ook met je volume knop van de gitaar!

---

Net dit draadje helemaal doorgelezen en na het horen van die soundclips ben ik er sterk aan aan't denken er ook eentje te maken. K ga proberen alle belangrijke info te verzamelen en eens goed te lezen.
Oh en guitarnijboer, wat te doen als je geen vol pot hebt(allé hij doet het niet)

Heeft er iemand toevallig al een printontwerp voor deze schakeling gemaakt? Want ik ben ook van plan deze te bouwen, het ziet er toch een heel mooi project uit.

Citaat:

---

Oorspronkelijk geplaatst door GeofJackon

Net dit draadje helemaal doorgelezen en na het horen van die soundclips ben ik er sterk aan aan't denken er ook eentje te maken. K ga proberen alle belangrijke info te verzamelen en eens goed te lezen.
Oh en guitarnijboer, wat te doen als je geen vol pot hebt(allé hij doet het niet)

---

dan steek je er toch gewoon een nieuwe in? als je dit kan bouwen kan je toch zeker een simpele schakeling voor gitaren in orde maken

Ik ga gewoon het buisje binnen in de behuizing houden :satisfie: , maar ik wou dus weten hoe zetten jullie je buisjes vast aan de behuizing of hoeft dat niet? Maar als het niet hoeft lijkt hget me niet praktisch dat als het buisje met een vaart tegen de behuizing komt en weg buisje.....

Een buisvoet zet je vast met twee boutjes en moertjes.

Citaat:

---

Oorspronkelijk geplaatst door -KP-

Heeft er iemand toevallig al een printontwerp voor deze schakeling gemaakt? Want ik ben ook van plan deze te bouwen, het ziet er toch een heel mooi project uit.

---

Ja ik. moet alleen nog checken of alles echt goed zit :D
http://img511.imageshack.us/img511/8...creamerpg8.jpg

Afmetingen 111,7 x 30,5 mm. Dit plaatje is niet op schaal!!!!
Heb de aansluitingen voor de buis aangegeven met T_in en T_out.
Alle componenten voor het buisje moeten op de voet gesoldeerd worden evenals de voeding (en de gloeispanning) voor het buisje.

Zoals je kunt zien? heb ik de meeste signalen omgeven door een groot aardvlak. Ook heb ik alle signalen zoveel mogelijk afgeschermd door de voedingsbanen als GRP mee te nemen.

Ben benieuwd naar enig commentaar.

Oh ja Richard het is misschien wat moeilijk te zien maar jouw naam staat in de print (GRP) als tekst. :)

Citaat:

---

Oorspronkelijk geplaatst door hugo123

Ik ga gewoon het buisje binnen in de behuizing houden :satisfie: , maar ik wou dus weten hoe zetten jullie je buisjes vast aan de behuizing of hoeft dat niet? Maar als het niet hoeft lijkt hget me niet praktisch dat als het buisje met een vaart tegen de behuizing komt en weg buisje.....

---

Potmeters zover uit elkaar monteren dan het metaal van het buisvoetje (wat normaalgesproken vastgeschroefd wordt) er precies tussen past. Dan het buisvoetje aan de behuizingen van de ptometers solderen.

(zie eerste pagina's en foto's)

Citaat:

---

Oorspronkelijk geplaatst door aad

Ja ik. moet alleen nog checken of alles echt goed zit :D
http://img511.imageshack.us/img511/8...creamerpg8.jpg

Afmetingen 111,7 x 30,5 mm. Dit plaatje is niet op schaal!!!!
Heb de aansluitingen voor de buis aangegeven met T_in en T_out.
Alle componenten voor het buisje moeten op de voet gesoldeerd worden evenals de voeding (en de gloeispanning) voor het buisje.

Zoals je kunt zien? heb ik de meeste signalen omgeven door een groot aardvlak. Ook heb ik alle signalen zoveel mogelijk afgeschermd door de voedingsbanen als GRP mee te nemen.

Ben benieuwd naar enig commentaar.

Oh ja Richard het is misschien wat moeilijk te zien maar jouw naam staat in de print (GRP) als tekst. :)

---

Wauw Aad, dat ziet er meteen erg professioneel uit !!

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

dan steek je er toch gewoon een nieuwe in? als je dit kan bouwen kan je toch zeker een simpele schakeling voor gitaren in orde maken

---

Tuurlijk kan ik dat doen, maar k heb nog nooit echt een vol pot nodig gehad dus wou k weten of er nog een andere mogenlijkheid is, anders bestel ik de pot evt mee met de rest van de onderdelen

Citaat:

---

Oorspronkelijk geplaatst door aad

Ja ik. moet alleen nog checken of alles echt goed zit :D
http://img511.imageshack.us/img511/8...creamerpg8.jpg

Afmetingen 111,7 x 30,5 mm. Dit plaatje is niet op schaal!!!!
Heb de aansluitingen voor de buis aangegeven met T_in en T_out.
Alle componenten voor het buisje moeten op de voet gesoldeerd worden evenals de voeding (en de gloeispanning) voor het buisje.

Zoals je kunt zien? heb ik de meeste signalen omgeven door een groot aardvlak. Ook heb ik alle signalen zoveel mogelijk afgeschermd door de voedingsbanen als GRP mee te nemen.

Ben benieuwd naar enig commentaar.

Oh ja Richard het is misschien wat moeilijk te zien maar jouw naam staat in de print (GRP) als tekst. :)

---

heb je dan geen speciaal gereedschap nodig om te etsen? ziet er wel goed uit

Dat ziet er inderdaad een zeer goede layout uit, veel beter dan mijn probeersel. Kan je hem in een PDF formaat zetten, zodat hij op schaal blijft, dan kan ik ineens beginnen etsen, dat zou me veel geknoei besparen :).

@ Valoosj

heb ik net gevonden

http://www.newtone-online.nl/?Zelf_printjes_maken

bedankt. als AAD ons de foto op schaal kan leveren, dan begin ik er binnenkort eens aan.
ik kan er wel niet goed aan uit bij AAD hoe je de 9 punten van de lamp socket aansluit. maar het is dan ook zo klein :satisfie:

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

bedankt. als AAD ons de foto op schaal kan leveren, dan begin ik er binnenkort eens aan.
ik kan er wel niet goed aan uit bij AAD hoe je de 9 punten van de lamp socket aansluit. maar het is dan ook zo klein :satisfie:

---

Als ik Aad's verhaal goed begrepen heb moeten er ook nog wat componenten op het buisvoetje komen. Je verbind dan dus de verbinding tussen de 1K5 en 3K3 weerstand met pen 2 en pen 6 met de 2K2 weerstand. (aangegeven met T-in en T-out. De 100K, 470K, 68K weerstanden en 0.047 condensator komt dan op de buisvoet. Massa en + U2 sluit je evenals de gloeispanning ook rectstreeks aan.

Zo heb ik Aad's verhaal begrepen, maar ik kan er naast zitten....

ahja, nu begrijp ik het. klopt het dat pootje 3 en 8 dan beide naar de massa gaan?

bij poot 4 en 5 snap ik het hoe ze aan de buisvoet hangen, maar dan zitten er 2 uitwijkingen in die draad voor ze bij voet 9 uitkomen. zit hier nog iets tussen? of moet ik gewoon van 4 naar 9 en dan naar 5 gaan?

Citaat:

---

Oorspronkelijk geplaatst door GeofJackon

@ Valoosj

heb ik net gevonden

http://www.newtone-online.nl/?Zelf_printjes_maken

---

Dat is inderdaad een mogelijkheid om printjes te maken, zo ben ik ook begonnen, maar ik vond dat het niet zo goed ging. Op deze website http://www.picbasic.nl/etsen_menu_nl.htm staat een volledige fotoreportage over hoe je die dingen nog kan maken. Ik gebruik wel een ander (langzamer, maar goedkoper) etsproces (met HCl en H2O2).

KP, ik ben van wilrijk, mss kun je me die methode eens laten zien in de praktijk? vermits we dan toch dezelfde overdrive gaan bouwen :)

Citaat:

---

Oorspronkelijk geplaatst door guitarnijboer

Als ik Aad's verhaal goed begrepen heb moeten er ook nog wat componenten op het buisvoetje komen. Je verbind dan dus de verbinding tussen de 1K5 en 3K3 weerstand met pen 2 en pen 6 met de 2K2 weerstand. (aangegeven met T-in en T-out. De 100K, 470K, 68K weerstanden en 0.047 condensator komt dan op de buisvoet. Massa en + U2 sluit je evenals de gloeispanning ook rectstreeks aan.

Zo heb ik Aad's verhaal begrepen, maar ik kan er naast zitten....

---

Klopt helemaal zoals je het in het volgende schema kunt zien.
Ik heb alles quick-and-dirty gedaan, m.a.w. ik heb de componenten een nummer gegeven zoals mij dat uitkwam tijdens het tekenen.
Ik vond het goed uitdenken van de print veel belangrijker dan een absoluut logische volgorde in de nummering, vergeef me dat :).
http://members.chello.nl/aad.sieraad...altube_sch.pdf


suggestie voor inbouw:
http://members.chello.nl/aad.sieraad...ealtube_BB.jpg
De buisvoet zit gemonteerd op een stukje alu-hoekprofiel met afstandbussen van 25mm, zodat de weerstanden daartussen kunnen (en de aansluitdraden). Het alu-hoekprofiel (20x20 en 35mm lang zit met de footswitch in de behuizing geschroefd, zodat je verder niet hoeft te boren in het kastje hiervoor.

Hmmm het gaat niet goed geloof ik. De pdf's kan ik niet meer zien?

Nou ja het nu te laat. Biertje dus.
Later meer! :(

Ik zie je pdf'je nog wel goed. En wow, goed man dat ge-etste en de schema's naar de pc vertalen :D En props to mr Nijboer :D

Nu nog iemand vinden die dit voor mij kan doen, ik ben echt werkelijk waar een ramp met elektronica en heb er helaas ook het geduld niet voor.

Citaat:

---

Oorspronkelijk geplaatst door aad

Klopt helemaal zoals je het in het volgende schema kunt zien.
Ik heb alles quick-and-dirty gedaan, m.a.w. ik heb de componenten een nummer gegeven zoals mij dat uitkwam tijdens het tekenen.
Ik vond het goed uitdenken van de print veel belangrijker dan een absoluut logische volgorde in de nummering, vergeef me dat :).
http://members.chello.nl/aad.sieraad...altube_sch.pdf


suggestie voor inbouw:
http://members.chello.nl/aad.sieraad...ealtube_BB.jpg
De buisvoet zit gemonteerd op een stukje alu-hoekprofiel met afstandbussen van 25mm, zodat de weerstanden daartussen kunnen (en de aansluitdraden). Het alu-hoekprofiel (20x20 en 35mm lang zit met de footswitch in de behuizing geschroefd, zodat je verder niet hoeft te boren in het kastje hiervoor.

Hmmm het gaat niet goed geloof ik. De pdf's kan ik niet meer zien?

Nou ja het nu te laat. Biertje dus.
Later meer! :(

---

Ik zie de pdf ook. maar moet je dat grote ding helemaal op dat kleine printje krijgen?

Nog ff over het zogenaamde boodschappenlijstje van pag.20:


De rooie letters is van het spul dat ik kan vinden bij newtone', is dat het juiste?

1x Aluminium behuizing
3x Knobs
1x Buisvoetje
2x mono jack
1x DC jack

1x 3PDT switch
2x IC : RC4558P
1x Transistor : 2SC1815-GR
1x Diode : 1N4004 1N4007
1x LED
1x LED holder
1x 12AX7

7x Resistor 1K
5x Resistor 10K
1x Resistor 1M
3x Resistor 220R Kan die `R` niet vinden
1x Resistor 2K2
1x Resistor 22K
1x Resistor 150K
1x Resistor 1K5
1x Resistor 510K
1x Resistor 3K3
1x Resistor 68K
1x Resistor 470K
1x Resistor 100K
1x Resistor 100R Kan die `R` niet vinden


2x Capacitor 0.047uF
1x Capacitor 27pF (ceramisch)
3x Capacitor 0.1uF
1x Capacitor 1uF
2x Capacitor 2.2uF
2x Capacitor 0.22uF
1x Capacitor 120pF (ceramisch)

1x Elco 470uF 25V
1x Elco 220uF 25V 16V
1x Elco 22uF 16V 25v
1x Elco 10uF 16V 25v

1x Potmeter 500K log
1x Potmeter 20K lin
1x Potmeter 100K lin

Elko's: Hogere spanning is altijd goed, lagere niet!
2sc1815GR = OK

"R" is vervanging voor het Ohm teken.

die R zal er niet bijstaan. zolang er geen K of M staat, is het R, wat slaat op Ohm, dus moet je je niet druk om maken.

zou je voor mij zo 2 transistors kunnen meebestellen? die zijn namelijk niet te krijgen bij musikding, en voor die 2 dingen wil ik niet iets bestellen bij een ander,want dan betaal ik daar weer verzendkosten voor, en ik kom over een paar weken toch naar Rotterdam

die diode is ook ok, hoe hoger het laatste getal (bijv *4007) hoe meer hij aankan, dus de 1n4007 is ietsie overspecs, maar dat is nooit een probleem :)

Vraagje: ik heb een deel van de weerstanden liggen, maar ik weet niet of het 1/2watt weerstanden zijn. Is er een manier om te weten hoeveel watt ze aankunnen (grote of iets dergelijk)

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

die R zal er niet bijstaan. zolang er geen K of M staat, is het R, wat slaat op Ohm, dus moet je je niet druk om maken.

zou je voor mij zo 2 transistors kunnen meebestellen? die zijn namelijk niet te krijgen bij musikding, en voor die 2 dingen wil ik niet iets bestellen bij een ander,want dan betaal ik daar weer verzendkosten voor, en ik kom over een paar weken toch naar Rotterdam

---

F#ck Ik stuur hem net weg, zonder die twee extra transistors.

En voor mezelf vergeet ik het transistorvoetje en de IC voetjes.

Grrrrr.............

stuur ze een mailtje. kan nooit dat je bestelling nu al klaar is ;)

Idd stuur ff een mailtje, Gert-jan is een prima kerel die dat echt wel even wil regelen.

Het hele circuit werkt toch op 12V? Dan zijn 16 volt elco's toch prima? (tenzij je een ongereguleerde adapter gebruikt ofzow...)

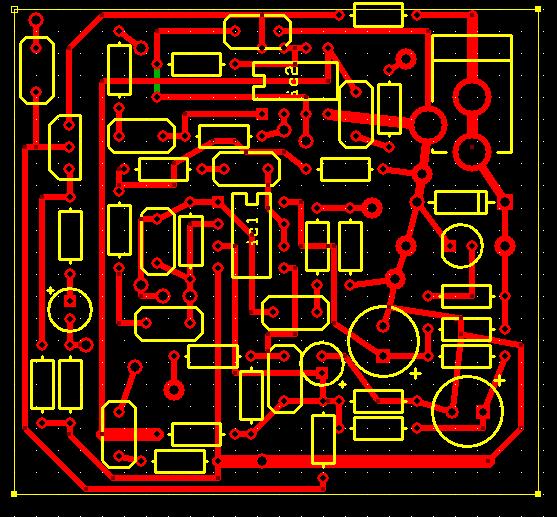

Dit is mijn layout (het is een echte wirwar, ik weet het), ik heb het nog niet gecontroleerd, maar er zullen vast nog wel een paar fouten in zitten.
(Dat groene is een draadbruggetje)

http://www.uploadarchief.net/files/d...amer%20pcb.jpg

Er zijn ook nog enkele componenten die op het buisvoetje zelf gemonteerd worden, ook de potmeters staan er niet op.

is het dan niet makkelijker om verder te gaan op het werk van aad, als dat al niet perfect is.

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

is het dan niet makkelijker om verder te gaan op het werk van aad, als dat al niet perfect is.

---

Waarschijnlijk wel, maar dat ontwerp bleek net iets te lang te zijn voor mijn behuizing.

Het maken van een printje vind ik ook weer zo'n gedoe. Ga denk ik voor de P2P methode van van topicstarter.

(of iemand moet handel in die printjes zien, en ze voor een leuke prijs kunnen leveren)

waar komt je behuizing vandaan? bij musikding hebben ze er van 119x93

als je dat plaatje voor mij etst, kan je dan die van aad doen?

Citaat:

---

Oorspronkelijk geplaatst door G.G.

Het maken van een printje vind ik ook weer zo'n gedoe. Ga denk ik voor de P2P methode van van topicstarter.

(of iemand moet handel in die printjes zien, en ze voor een leuke prijs kunnen leveren)

---

KP kent de goeie methode, als hij er nog eentje extra kan maken neem ik het meteen mee.

heb je nog kunnen mailen voor die extra transistors?

Ik heb al een (kleinere) aluminium-behuizing van Newtone.

@ Valoosj en G.G.: Voor jullie kan ik die van AAD maken, geen probleem.

ok, ik ga binnenkort naar Rotterdam, dan neem ik die voor GG ineens mee, en hij ging mij de juiste transistor in tweevoud bezorgen.

nog een keer de pdf proberen van de print?
http://members.chello.nl/aad.sieraad...altube_pcb.pdf

Ik krijg hier toch "de pagina die je zoekt is niet meer beschikbaar???
