Ik frees ook met die cheapofreesjes van ecotools en eigenlijk heb ik daar niets over te klagen. Vraag me af of die tien keer duurdere festofreesjes nou zoveel beter zijn. Waarschijnlijk wel qua levensduur maar gaan ze ook 10 x zo lang mee?
Ik heb ook (onder andere) zo'n goedkoop setje en dat werkt best goed. Maar voor mijn kopieerfreesje heb ik een "betere" : ik heb ook een goedkoper kopieerfreesje en daarbij maakt hij het te frezen onderwerp niet exact gelijk aan de mal, dat doet die duurdere wel exact.
Voor de cnc machine is een ander verhaal, daar gebruik ik alleen maar van die frezen met positieve en/of negatieve spiraal (en liefst positief/negatief in 1 frees bij het frezen van de mooiere houtsoorten zodat het aan weerszijden splintervrij blijft).
Volgens mij zijn er boven de 10mm geen oneven maten houtboren... ze zullen er vast wel zijn maar ik heb ze nog niet gevonden.. Ik heb steeds een 13mm nodig en die is er dus gewoon niet in houtspiraalboor...
Ik dacht dat dus ook, maar een van de reacties verwees naar bol.com en inderdaad, daar is ook gewoon 13mm te krijgen
spiraalboor
speedboor
Edit : ook als slangenboor bij diverse te krijgen
slangenboor
...en ook als forstner boor
forstnerboor
Mijn boortje van 11mm is dus een forstner boor en ik ben wel onder de indruk van de nauwkeurigheid. Ook is het centreerpuntje tenminste een echte punt en niet (zoals bij een speedboor) een flink risico op fouten maken...
Ik heb een 11, 12, en 13 mm houtboor. Ik ga meestal naar Enorm, zijn ze gewoon verkrijgbaar.
Volgens mij vind ik dat over het algemeen ook het mooist staan op maple. Ik hou niet zo van die hippe inlegkruisjes enzo. :pCitaat:
Oorspronkelijk geplaatst door Cocobolo
Ik kreeg vandaag de bestelde "marmoreerstiften" binnen : ik had het engine turnen tot nu toe gedaan met een soort schuurschijfjes en dat werkt erg mooi MAAR helaas willen die schuurschijfjes niet erg lang blijven zitten.
Nou zou je zeggen "dan doe je er toch een nieuwe op?" maar het probleem is met dat engine turnen dat de rondjes over elkaar heen moeten liggen. Je moet een vast patroon volgen. Beetje lastig uitleggen maar ik zou dan het cnc programma zo moeten maken dat ik telkens rij voor rij stop, schuurschijfje vervangen en dan de volgende rij doen. Dat had ik nu niet gedaan en dan moet je telkens helemaal opnieuw beginnen...en als dan halverwege wederom dat schijfje er vanaf vliegt moet je weer opnieuw beginnen. Kortom : ik was uren bezig.
Dus die marmoreerstiften besteld. Helaas zijn ze pas beschikbaar vanaf 30mm. En ik wilde 18mm maximaal.
Dus ik heb er eentje in de boorkolom gedaan en een oude beitel er tegenaan gehouden tot ik op de gewenste diameter zat. Het is een soort rubberachtig spul dus ik vroeg me af of het wel zou schuren. Tot ik naar mijn beitel keek, daar was al 2mm vanaf geslepen :seriousf:
Hier heb ik de stift in de boorkolom. De beitel hield ik er tegenaan om op de gewenste maat te komen:
http://i138.photobucket.com/albums/q...ps142e311a.jpg
Dit is de dichte versie van de plaat nadat ik die marmoreerstift er op los heb gelaten. Ik heb ook nog een open versie waar gestreept aluminium in komt te liggen. Die foto's volgen nog wel als ik die klaar heb.
http://i138.photobucket.com/albums/q...pse562995a.jpg
Nice. :) Ik heb toch al wel eens gezegd dat ik dol ben op lipsticks trouwens? :p
Ok, ik heb vandaag nog 1 laatste poging gedaan voor het brugkapje. Het is niet gelukt. Ik had diverse dingen verbeterd. Ik denk nog steeds dat het kan maar dan moet ik ook nieuwe mallen maken en dat kost allemaal erg veel tijd. Dus ik stop nu met de rvs kapjes, maak alleen nog een polyester kapje (en dat was ook oorspronkelijk alleen de bedoeling, deze kan in kleur gespoten worden) en ga eerst de gitaren nu eens afmaken en verschepen.
Een foto van de laatste mislukking, hij is weer niet hoog genoeg, en ik weet nu wel waardoor het komt. Over een tijdje maak ik hem perfect als de druk er af is ;)
http://i138.photobucket.com/albums/q...psd4701678.jpg
Aha, die cirkeltjes komen er dus doelbewust op met marmoreerstiften, ik dacht altijd dat het iets met het gewone productieproces te maken had. Weer wat geleerd.
Jammer dat het niet heel erg wil vlotten met RVS kapjes (die indruk krijg ik iig). Het wordt zo wel echt een heel tof ding, meer dan vernieuwend.
Heel veel succes verder!
Ja, marmoreerstiften. Het is moeilijk te verkrijgen behalve bij 'klingspor'. Ze leveren alleen aan bedrijven (dat was geen probleem) maar helaas ook alleen per 10 stuks. De man vroeg me zelfs "waar ga je het voor gebruiken, we hebben er nooit vraag naar" maar toen ik het uitlegde zei hij "ja, dat is exact waar ze voor bedoelt zijn".Citaat:
Oorspronkelijk geplaatst door RS-Rik
Toen ik de factuur binnenkreeg bleek het echter 135 euro in plaats van de voorspelde 75. Dus 1 stift was 13,50 euro :( Maar ik heb nu wel genoeg stiften voor het leven :D . Als iemand dus ook eens wil experimenteren met dit soort dingen (het kan in een gewone kolomboor!) en je zoekt stiften, koop er dan geen 10 maar klop gerust aan bij mij ;-)
Ik heb een staalborsteltje voorzien van een tyripje
dat langst de slijpschijf gehaald en da kolomboor gebruikt. Niet zo loepzuiver als bij jou maa ik kan leven met het resultaat. Voor de ene keer dat ik het gebruikt heb, op aluminium dat wel.
Kun je met die stiften ook "gewoon" polijsten? (Alu en/ of staal, messing)
Misschien heb ik wel interesse om zo'n ding van je over te kopen voor het gebruik bij de projecten die ik doe (geen gitaren maar voor een windwagen met deels alu onderdelen... en koolstof haha)
Ik weet het niet, ik denk niet dat je er mee kunt polijsten. Er zit een slijpstof doorheen, lijkt me dat het alleen maar zal krassen.
Ik ben nu met de hals bezig van de Katalina, die heb ik net voorzien van de (hopelijk juiste) neck angle.
Ook heb ik vandaag de hals verlijmd van de Marz-6. De gitaar is nu 2.1 kilo, (waar natuurlijk de hardware nog bij komt). Niet slecht.

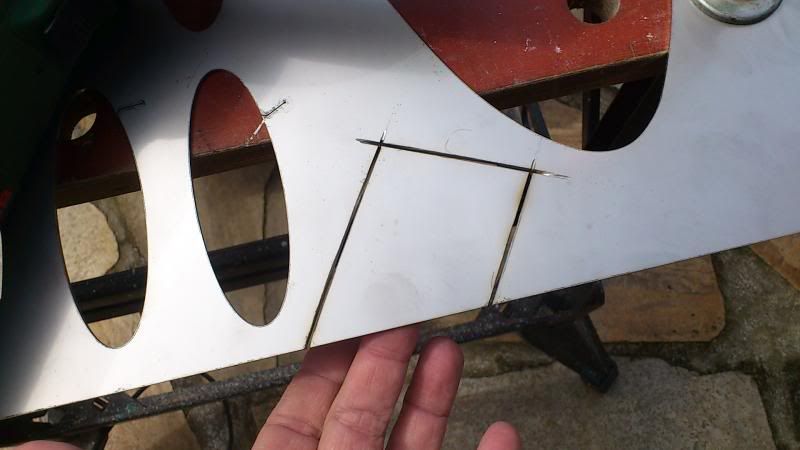

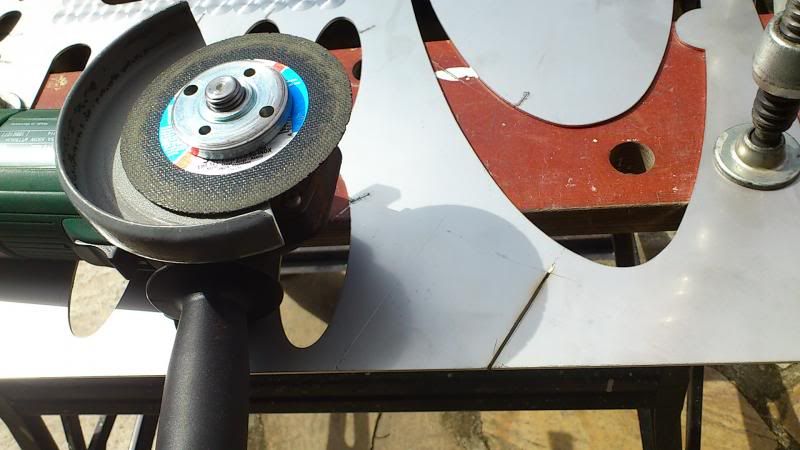

Begonnen aan de neckplate voor de Katalina
Uit een ruw stuk rvs 2mm, met de flex
http://i138.photobucket.com/albums/q...psb2501300.jpg
http://i138.photobucket.com/albums/q...ps1f1abf0f.jpg

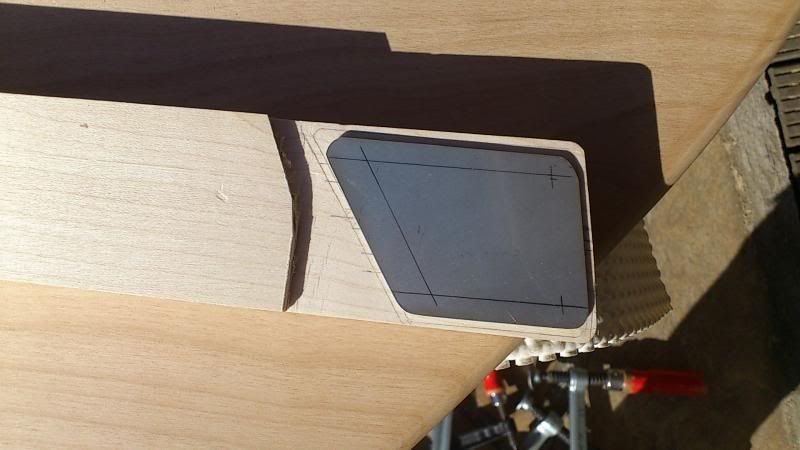

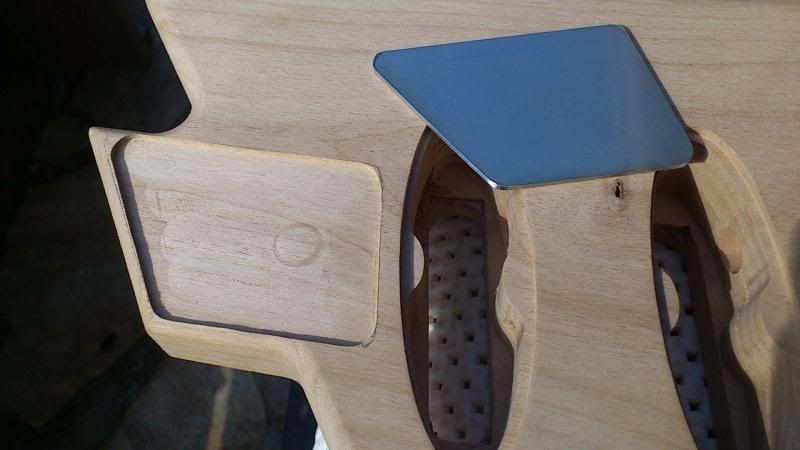

De pickups gaan er aan de achterkant in. De afdekplaatjes daarvoor zheb ik verzonken dus dat doe ik ook maar met de neckplate
http://i138.photobucket.com/albums/q...ps259f50b3.jpg

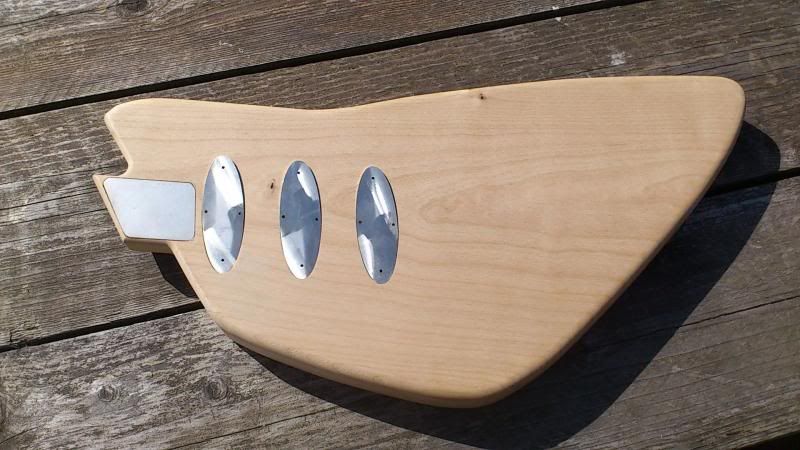

Die pickup-afdekplaatjes passen NET niet, dus ik zal de routing nog iets aanpassen, ook omdat ik nog rekening wil houden met de lak-dikte die er bij komt
http://i138.photobucket.com/albums/q...ps2850148d.jpg
http://i138.photobucket.com/albums/q...ps9e38cf58.jpg

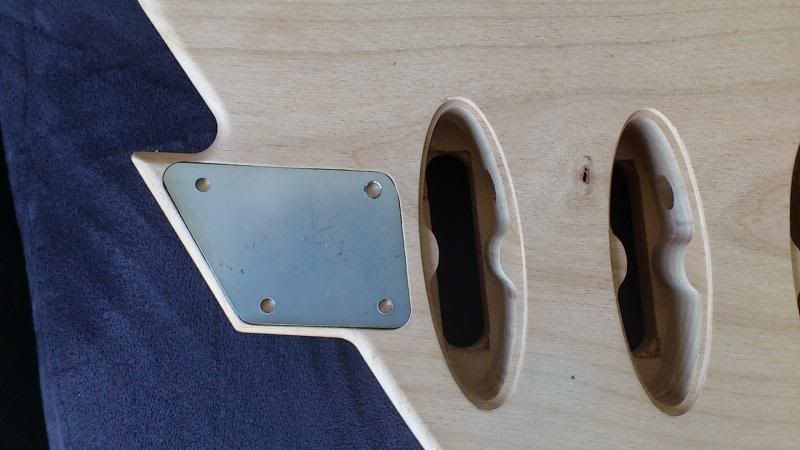

Gaten geboord. Ik moet ze alleen nog verzinken maar dat wilde niet meteen, ik denk dat ik de toeren nog verder omlaag moet doen op mijn boorkolom.
http://i138.photobucket.com/albums/q...ps0051865a.jpg
De plaatjes worden uiteraard nog bewerkt...
Is dat eigenlijk wel handig, dat van de achterkant bevestigen? Of komen er iets van snelsluitingen ofzo in?
Op de 4e foto zie je de afdekplaatjes : daarin komen de hoogteverstelling schroefjes. Je kunt dus gewoon de hoogte verstellen terwijl de snaren erop zitten.
John had op zijn ontwerp geen schroefjes aan de voorkant voor de hoogteverstelling, vandaar deze keuze. Of misschien mis ik wat je bedoelt, wat is er niet handig?
Mja, ik dacht in de eerste plaats aan het eventuele vervangen/aansluiten van de pickups ofzo. Op zich niet zo'n big deal natuurlijk. ;)
Bij mijn Danelectro Pro is de boel ook via de achterkant instelbaar. Ik merk zelf dat als ik iets van een wollige trui ofzo aan heb dat die daarna van die plukgaatjes heeft. Er verschijnen dan ook mysterieuze kleine toefjes wol op de plekken waar die stelschroefjes zitten. Zijn dus niet verzonken! O,o
Welke Lipsticks gebruik je trouwens? Ik moet zelf binnenkort een stuk of twee of drie hebben voor een eigen project.
Ik zou juist denken dat het met deze gitaar juist makkelijk is om pickups te vervangen : je hoeft de snaren er niet eens af te halen :D En verder zie ik geen verschil.
mmm, je hebt denk ik gelijk met kleding en aan de schroefjes blijven hangen. Ik zal eens kijken of ik het netjes glad verzonken krijg. Goede tip!
De lipsticks zijn van GFS. Keuze van John. Ik heb nog geen idee hoe ze klinken, ik heb ze nog nooit eerder gehad. Ik heb wel al zitten zoeken of je die lipsticks ook als kapjes kunt kopen en dus dan zelf elementen wikkelen maar heb dat nog niet gevonden.
Ik haal de snaren er ook nooit af. Ik doe ze gewoon behoorlijk los. :pCitaat:
Oorspronkelijk geplaatst door Cocobolo
Glad to be of help!Citaat:
Oorspronkelijk geplaatst door Cocobolo
Mja, gewoon een wagonlading lippestift opkopen? ;)Citaat:
Oorspronkelijk geplaatst door Cocobolo
vandaag met de JB-700 Katalina verder gegaan : de achterkant van de hals moest maar eens rond gemaakt worden.
Eerst maar eens ruw op de drum sander
http://i138.photobucket.com/albums/q...psa4050cec.jpg

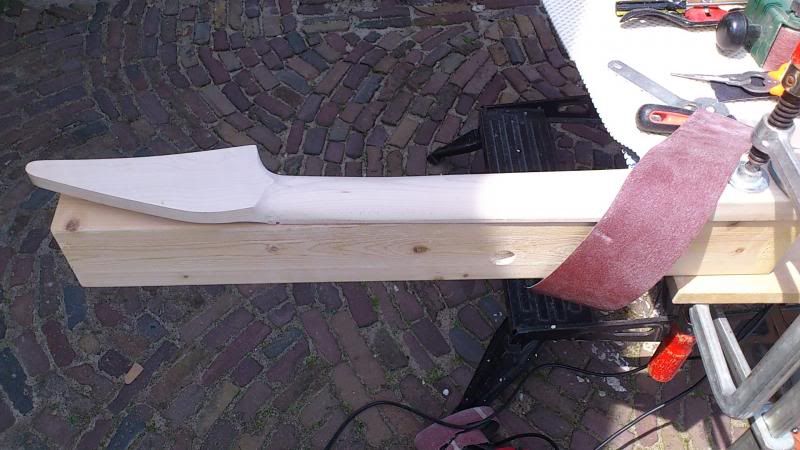

schuurlinnen werkt toch ook ideaal
http://i138.photobucket.com/albums/q...ps56a4876e.jpg

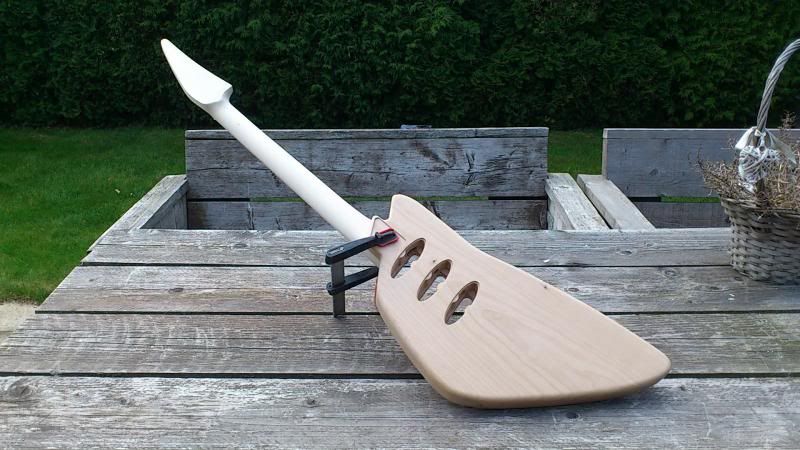

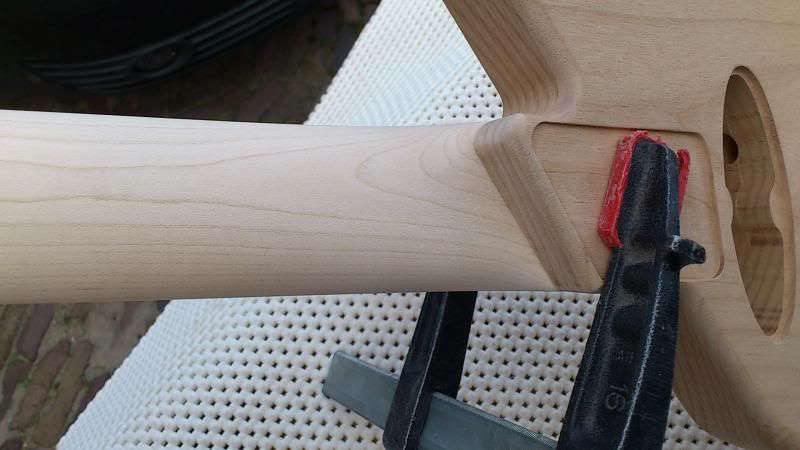

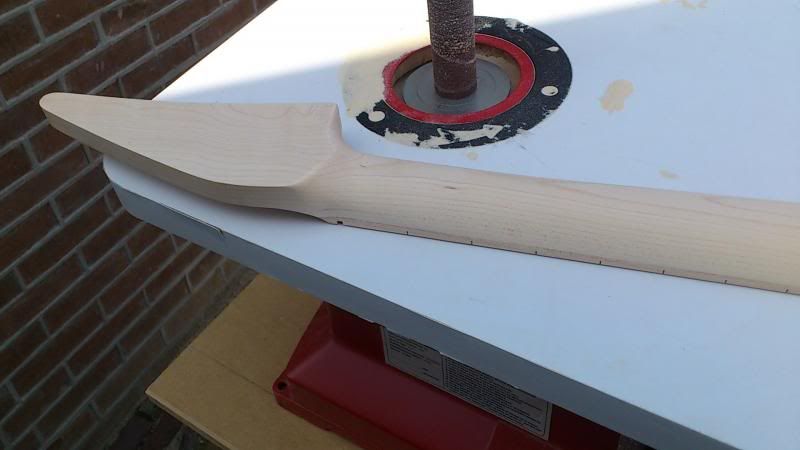

Al een aardig eind
http://i138.photobucket.com/albums/q...psf7deef0d.jpg
http://i138.photobucket.com/albums/q...psd9619069.jpg
http://i138.photobucket.com/albums/q...ps03e4801b.jpg

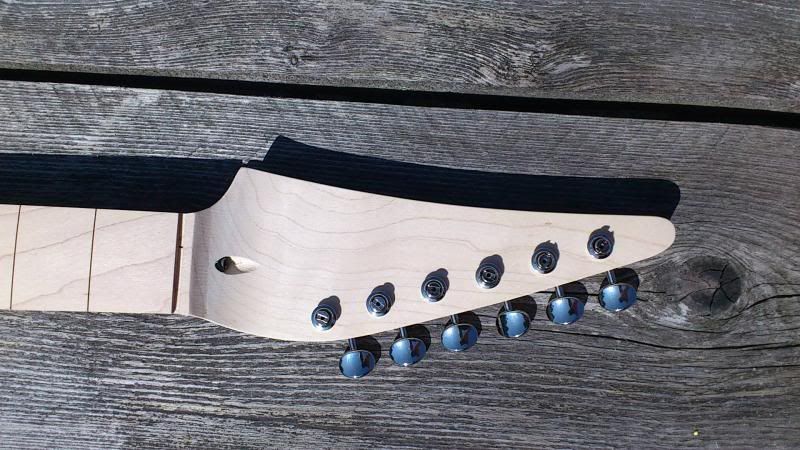

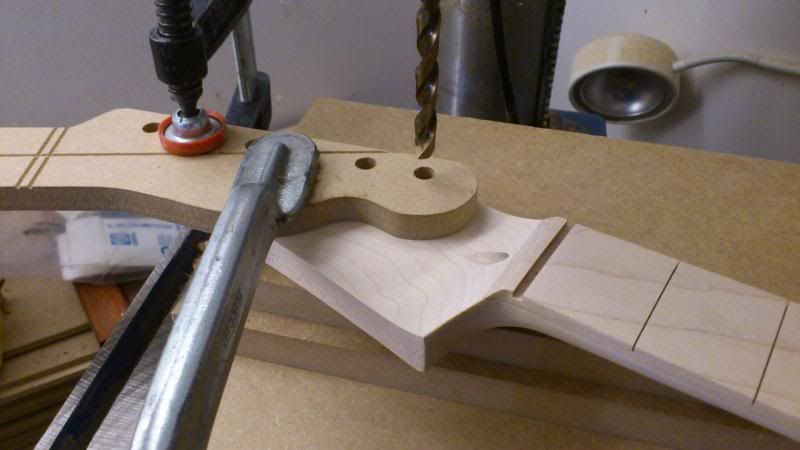

gisteren onder andere de gaten voor de tuners op hun plaats geboord met behulp van een tinycaster halsmalletje.
http://i138.photobucket.com/albums/q...ps4a72d3b0.jpg

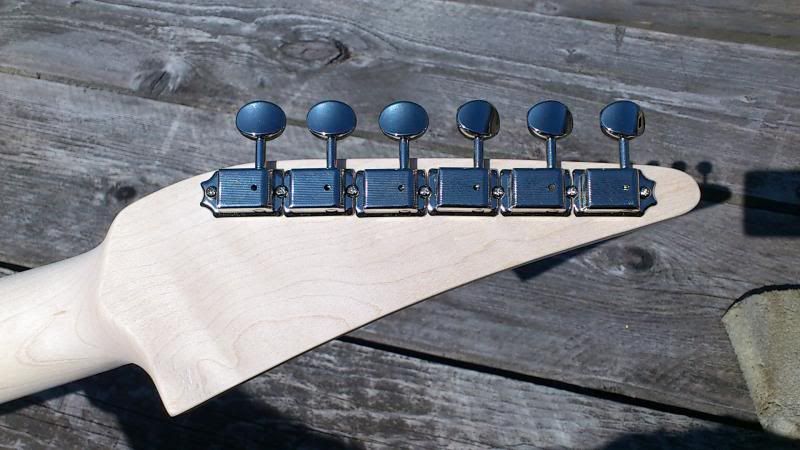

Ze zitten nog niet vast hier, dus het is wat geschoven op de foto (het zijn lefty tuners, omdat dit een reversed headstock is)
http://i138.photobucket.com/albums/q...ps99f40e3b.jpg
http://i138.photobucket.com/albums/q...ps5a9d81f3.jpg

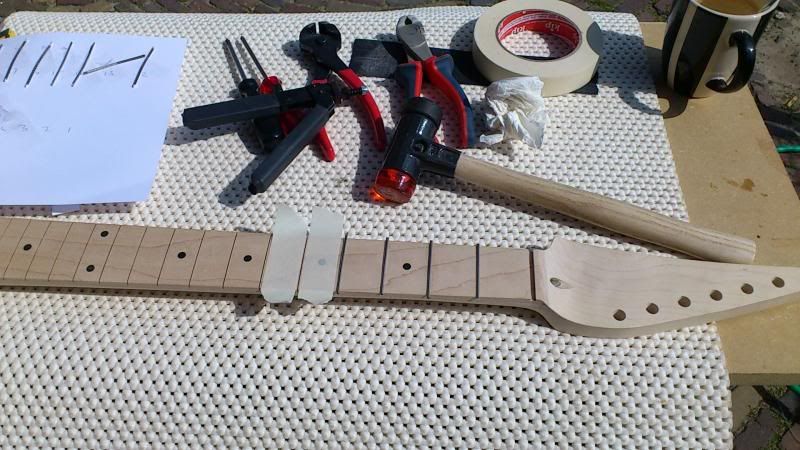

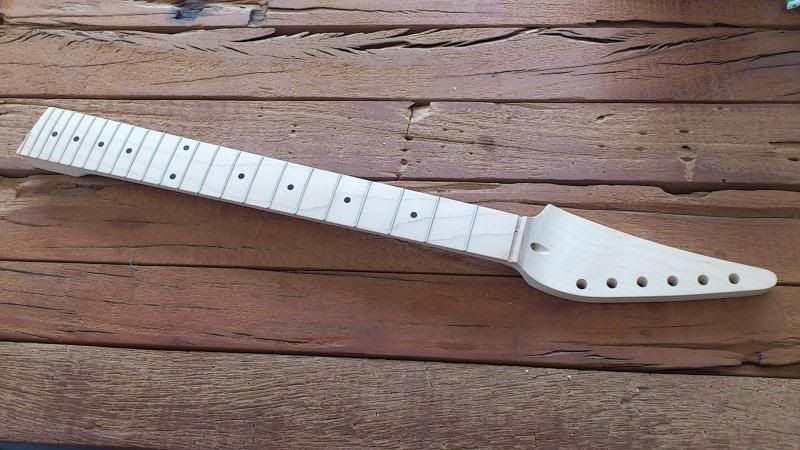

zojuist heb ik het fretwerk afgemaakt (althans, ik moet het nog wel levelen/crownen)
http://i138.photobucket.com/albums/q...ps27390d89.jpg
http://i138.photobucket.com/albums/q...psbb2ded13.jpg

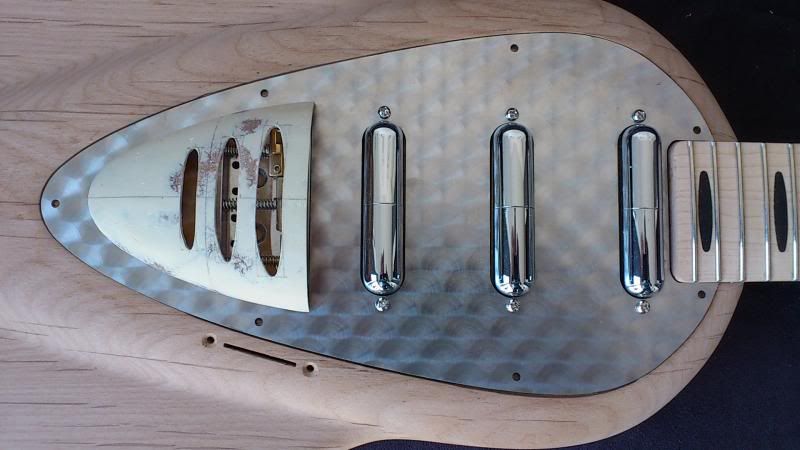

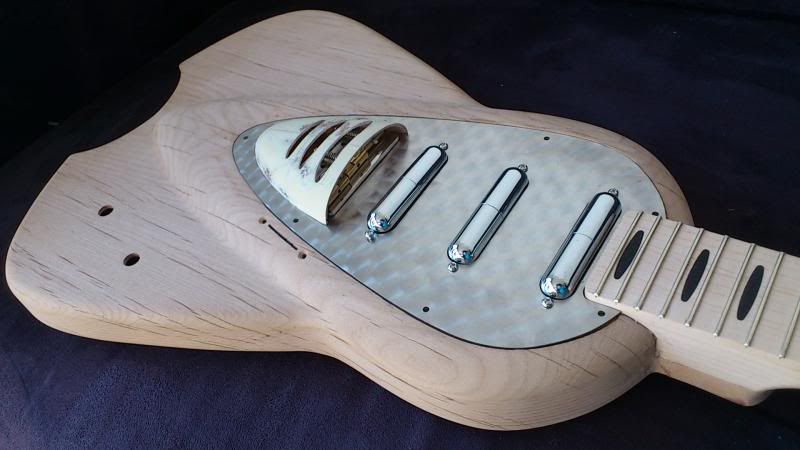

Ook een nieuw polyester kapje gemaakt voor boven de brug. Deze zal in de kleur gespoten worden van de rest van de gitaar.
Hij ziet er gevlekt uit, maar dat is waar ik door de plamuur geschuurd heb. Maakt allemaal niet uit, zie je straks niets meer van. Ik moet hem nog wel even op wat kleine plekjes nalopen zodat hij strak gespoten kan worden
http://i138.photobucket.com/albums/q...ps82f1999c.jpg
http://i138.photobucket.com/albums/q...psc085130d.jpg
Mooi hoor, kan me voorstellen dat Backlund erg zit te wachten op het eindresultaat! Zal niet meevallen om dat resultaat af te leveren wat je voor ogen hebt.. Ziet er nu al onberispelijk uit!
Citaat:
Oorspronkelijk geplaatst door Cocobolo
Miljaar, dat ziet er toch wel zeer gelikt uit !
s.
Oh boy oh boy wat een vakwerk. Zo gaaf om weer es wat anders in gitaarland te zien.
Verstuurd van mijn GT-I9100 met Tapatalk
Waarom tape bij het fretten? Of gebruik je ook nog secondelijm en is de tape om dat de toets te beschermen?Citaat:
Oorspronkelijk geplaatst door Cocobolo
Ik heb de 'tang' aan het eind verwijderd met dat speciale knip tangetje (hij ligt bovenop, die met de zwarte handvatten). Hij zit maar een fractie ( een paar 10e mm hooguit) zonder tang, maar voor de zekerheid precies onder dat stukje een klein drupje secondenlijm. Dus ja, om de toets te beschermen.
vandaag de eerste meters gemaakt op de metaal-frees. Ik had hem nog niet gebruikt (te druk met andere dingen) maar voor de Marz 6 worden 3 faceplates/pickguards gemaakt. De eerste zie je hierboven ergens (de RVS plaat met 'engine turned' finish). Nu ben ik met de RVS plaat bezig waar in het midden een aluminium strip komt (net als in de rode tortoise slagplaat die ook geleverd gaat worden). Nou had ik een standaard aluminium strip gekocht in de bouwmarkt. Maar ergens onderweg is er iets misgegaan met mijn tekening op basis waarvan het RVS is gelaserd : de aluminium strip is dus net te smal helaas. Dus die moest ik nu zelf maken.

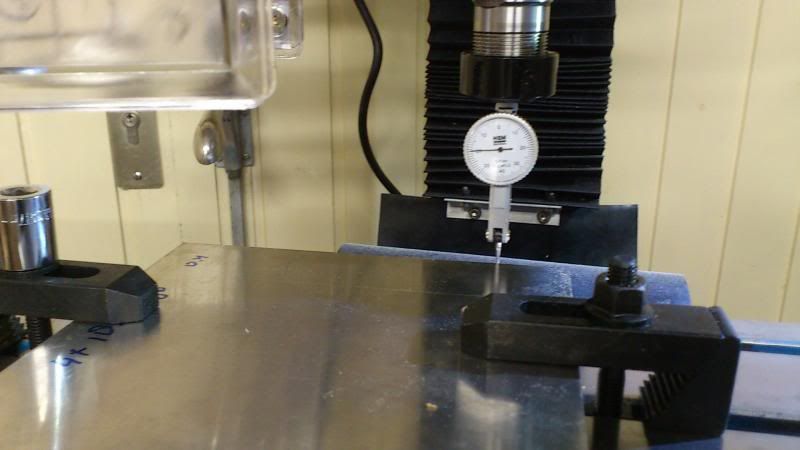

Hier ben ik met de 'poupietaster' het materiaal exact in lijn aan het brengen met de x-y-z tafels.
http://i138.photobucket.com/albums/q...pse71aca56.jpg

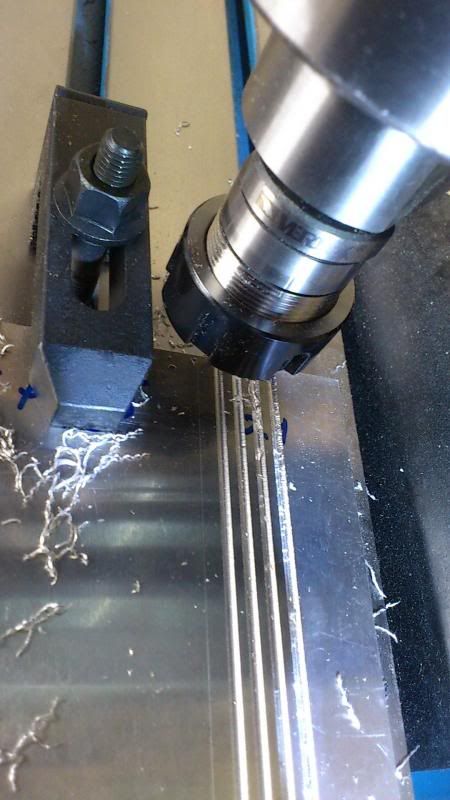

Het is (nog) geen cnc machine, dus ik moet de baantjes nog met de hand doen en precies uitrekenen waar ik zit enzovoorts
http://i138.photobucket.com/albums/q...psab48a69f.jpg

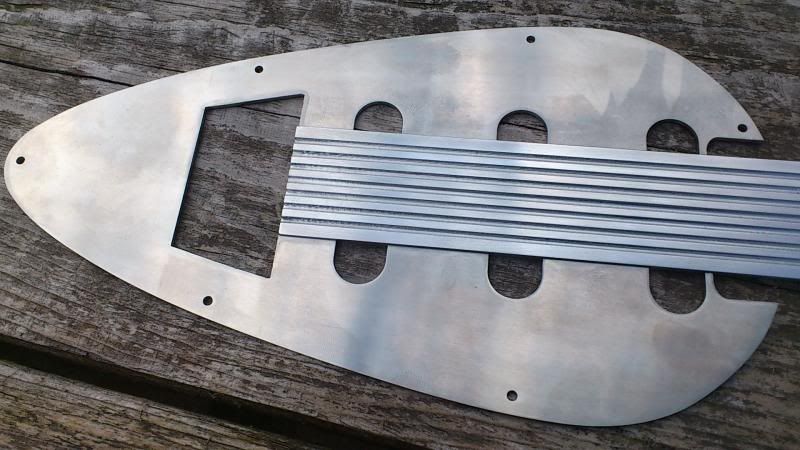

De plaat past bijna in de RVS pickguard, nu zal ik er nog reepjes van af moeten zagen zodat de pickups er in passen
http://i138.photobucket.com/albums/q...ps48348f43.jpg

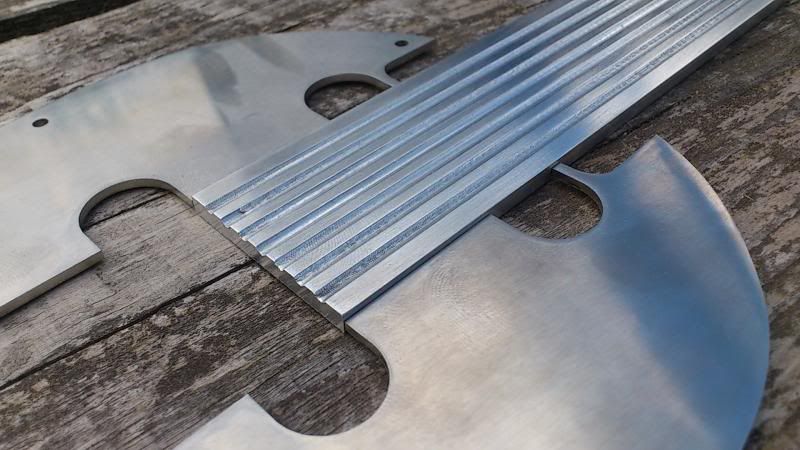

Het is nog erg zoeken naar freessnelheid/toerental enzovoorts : echt heel anders als het frezen van hout. Dus de kuiltjes zijn nog wat ruw, ik moet nog kijken hoe ik dat kan voorkomen.
http://i138.photobucket.com/albums/q...psf3f64cb4.jpg
Heb het topic nog even doorgenomen. Wat een vakwerk! Petje af! :ok:
En ... een schitterende metaalfrees !!
Dank, Ike. Enne, sterkte met de thuissituatie. Als er iets is dat ik kan doen (al is het maar afleiding geven door die Bigsby mal voor je te gaan maken) dan laat maar horen! :-)Citaat:
Oorspronkelijk geplaatst door Ike57

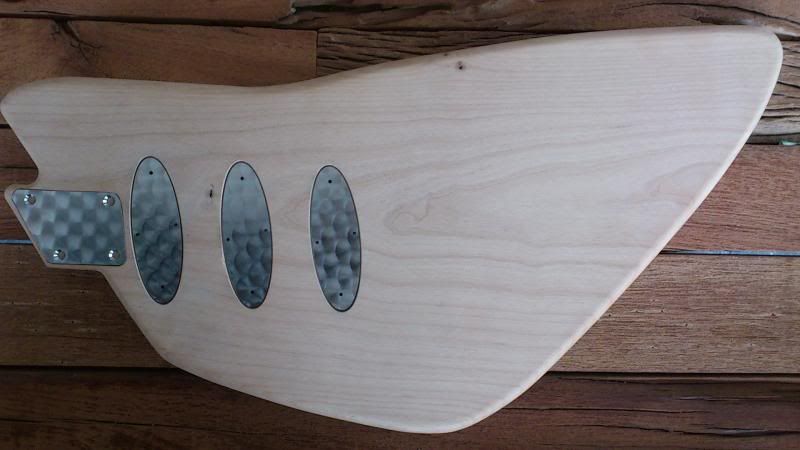

Vandaag niet zo veel gedaan, gaten verzonken in die knetterharde RVS neckplate, de routing van de pickup-covers iets aangepast zodat het ook nog past als de gitaar gelakt is, en deze 4 rvs plaatjes ook voorzien van de inmiddels bekende engine turned finish.
http://i138.photobucket.com/albums/q...pscf580059.jpg
Thanks. Ik kom daar zeker op terug. Die Bigsby gaat er komen, hoe dan ook!Citaat:
Oorspronkelijk geplaatst door Cocobolo
En over die mal neem ik nog wel even contact met je op. Kan ik hem komen halen en die mooie machines van jou eens in het echt zien :D
Je bent van harte welkom (iedereen van gitaarnet trouwens (mits niet allemaal tegelijk en onverwachts :D ))!Citaat:
Oorspronkelijk geplaatst door Ike57
Zooo Marco, je bent goed bezig. Ben ik een hele tijd niet op het forum geweest, en nu zie ik ineens in dit topic meerdere van die mooie gitaren onder je handen vandaan komen:ok:
(voor de niet-facebookers) :
vanavond even lekker een uurtje bezig geweest met knoppen voor de Katalina. Nog niet perfect maar ik vind het in ieder geval veel leuker dan standaard knoppen kopen.

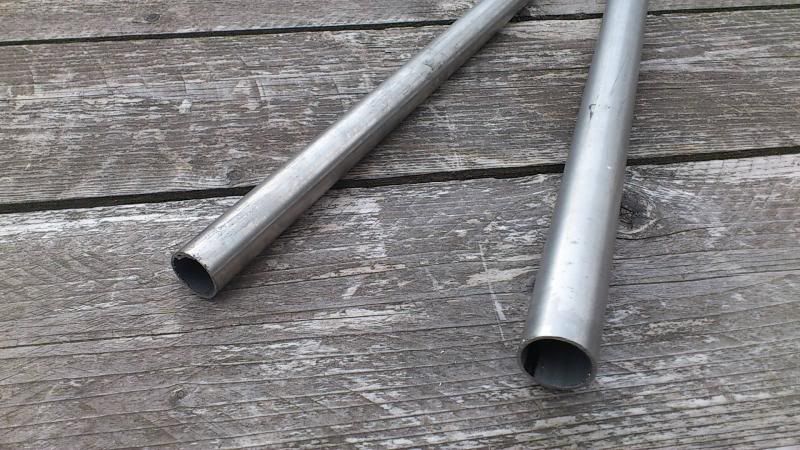

Ik ben begonnen met een ruwe ongepolijste RVS buis
http://i138.photobucket.com/albums/q...ps88bcf22f.jpg

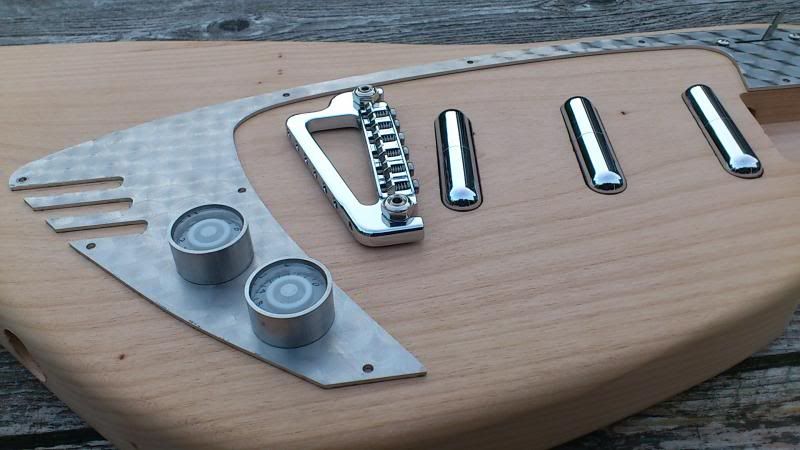

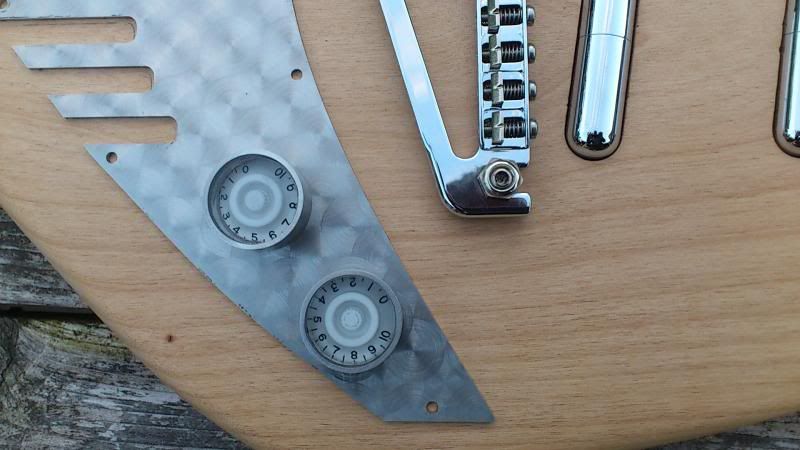

Hier heb ik 2 plakjes vanaf gehaald met een flex, daar heb ik 2 standaard knoppen voor op maat geslepen (gelukt, ook al heb ik helaas geen draaibank) en alles verlijmd, beetje gepolijst en daar eerst gestopt omdat de knoppen misschien nog wat te hoog zijn. Eigenlijk zou ik ze in diameter net iets groter willen hebben maar ook tegelijk platter/lager.

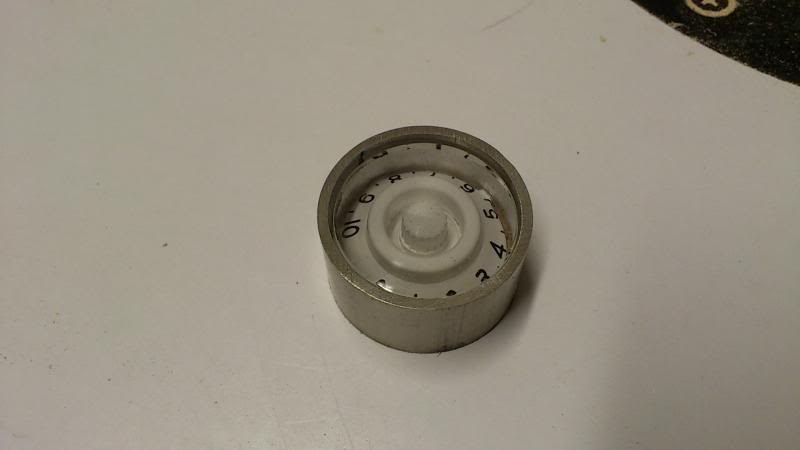

Hier is het RVS nog ruw
http://i138.photobucket.com/albums/q...ps30614d81.jpg
http://i138.photobucket.com/albums/q...ps9c8908b6.jpg
http://i138.photobucket.com/albums/q...ps128152dc.jpg
Ik ben zelf al best blij met deze eerste poging.
woei! Dat ziet er veelbelovend uit! Iemand anders (of ikzelf)heeft het misschien al gezegd, maar ik heb zo'n vermoeden dat als de Jetsons gitaar zouden spelen ze dit model zouden uiotzoeken.
Vandaag heb ik de 2e van in totaal 3 slagplaten/faceplates voor de Marz-6 afgemaakt.

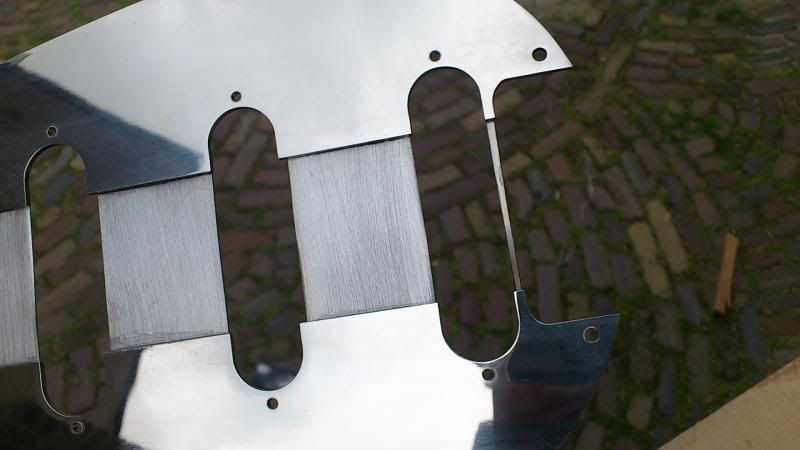

Dit is de 'mirror polished' versie van RVS met zelf gefreesde aluminium inleg in het midden.
Ik moest dat aluminium op een of andere manier bevestigen, ik heb dun RVS onder de plaat gelijmd en het aluminium weer daarop gelijmd.
http://i138.photobucket.com/albums/q...ps4198cd8f.jpg

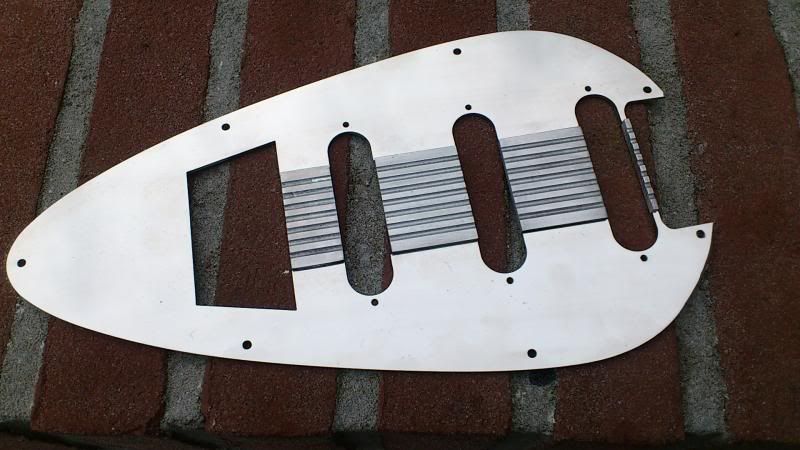

Aluminium ingelijmd
http://i138.photobucket.com/albums/q...ps2276142e.jpg
http://i138.photobucket.com/albums/q...psf1fb4d11.jpg

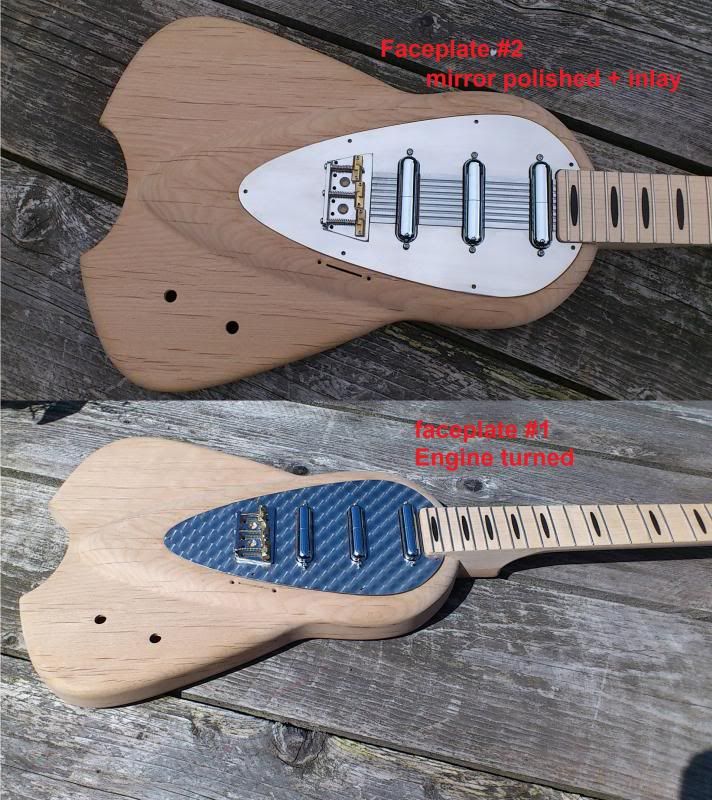

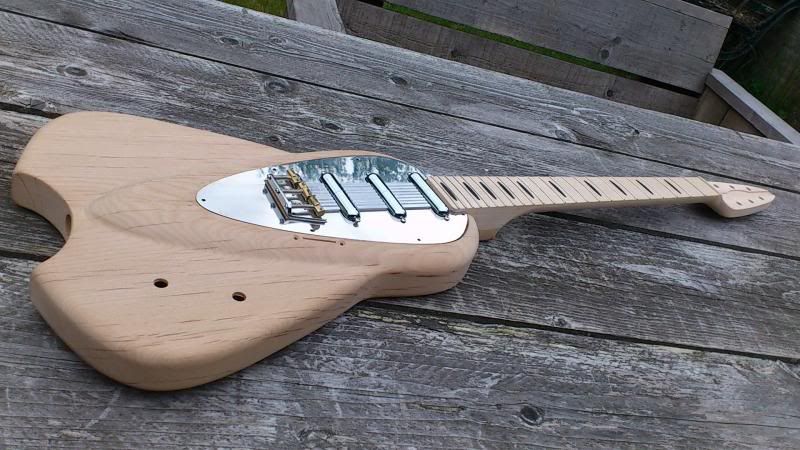

de 2 naast elkaar:
http://i138.photobucket.com/albums/q...ps526e7b47.jpg

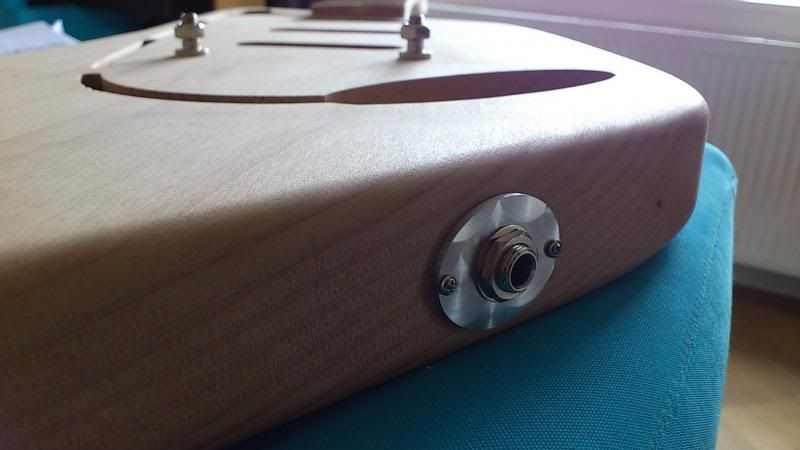

Voor de Katalina heb ik nog een RVS jackplate gemaakt, engine turned :
http://i138.photobucket.com/albums/q...psa8159b04.jpg

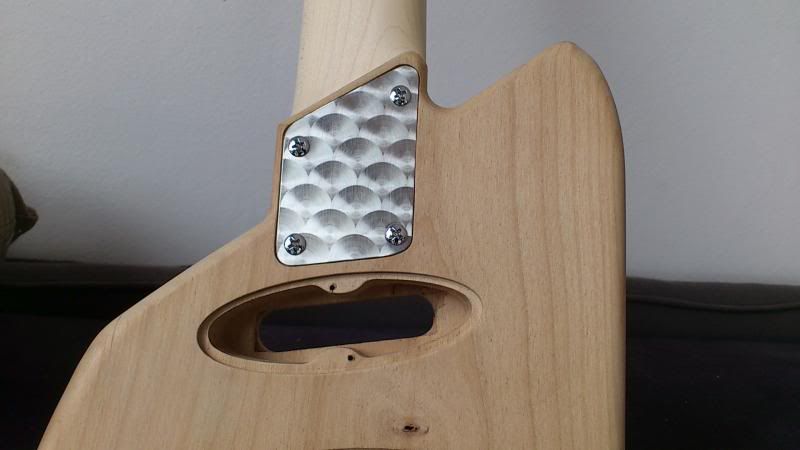

En de hals zit intussen vast
http://i138.photobucket.com/albums/q...ps13d58ec1.jpg
Man wat mooi :ok:
Da's ok wel een echte "mirror". Bij de nek zit ook maar een verrekt dun streepje. Blijft dat goed zitten met de lijm?
Vakwerk !!!
Ik was best een beetje benauwd over dat dunne streepje, maar het voelt verbazend sterk, en als het eenmaal op z'n plek zit geschroefd op de body, dan zit er hout onder dat dunne streepje.
he marco!
het ziet er echt onwijs super uit!! top man!
