Link zal hier waarschijnlijk al wel eens gepost zijn, maar beter 2x dan....
http://gitarrebassbau.de/viewtopic.php?f=10&t=6
Was eigenlijk op zoek naar een tekening van een Danelectro of Silvertone U1 of U2
Printable View
Link zal hier waarschijnlijk al wel eens gepost zijn, maar beter 2x dan....
http://gitarrebassbau.de/viewtopic.php?f=10&t=6
Was eigenlijk op zoek naar een tekening van een Danelectro of Silvertone U1 of U2
Op TDPRI staat er sinds kort een tutorial over hoe je bouwtekeningen maakt, in een vector-programma, aan de hand van foto's : http://www.tdpri.com/forum/tele-home...ns-photos.html
Lijkt me leuk om eens te proberen voor een gitaar waar er nauwelijks plannen voor bestaan.
Ik doe het ook af en toe, maar in een ander programma.
Ik laad de foto in die ik zoek op internet (liefst een foto pal van voren).
Ik heb zo'n tekentableau (Wacom Bamboo, kost iets van 50 euro geloof ik) en daarmee zet ik als het ware punten op diverse plekken. Mijn programma verbindt die punten. Daarna 'smooth' ik het nog en dan komt het lastigste : hoe krijg ik het op ware grootte.
Dat doe ik door eerst een losse tekening te maken met een middenlijn, real-size-pickup-cavities en een hals met de mensuur die past bij het model waar ik mee bezig ben.
Daarna ga ik dus de overgetekende gitaar resizen tot hij over mijn losse hulptekening past en klopt.
Lastig uit leggen zo, maar het werkt meestal behoorlijk goed. Maar het mooiste is als je er ook nog een paar controle maten bij hebt van een originele gitaar hoewel dat helaas ook niet altijd beschikbaar is.
Op deze manier heb ik bijvoorbeeld de tekeningen voor de Gibson RD Artist gemaakt en ook een Ibanez DN400 voor iemand. Ik kon op het net daar geen goede tekeningen voor vinden. Nu heb ik ze :)
Weet iemand goeie strattekeningen in CAD te vinden? Ik weet dat ze er in pdf zijn, ik weet ook dat ze omgezet kunnen worden, maar daar ben ik niet handig genoeg voor.
Weet wel iemand die met cnc diverse malen in betonplex voor mij kan frezen met cnc.
Top: Bedankt man.
dit zijn 2 dxf files, die kan je zo in Autocad openen. Ik ben nieuw op gitaarnet en ik weet niet hoe ik bestanden over kan sturen.
ik probeer wat:
klik op deze links, je krijgt dan een hele riedel cijfers en letters en andere wiskunde, rechtsklikken en Opslaan Als kiezen, opslaan als dxf (hij wil dan opslaan als TXT file: body.dxf.txt, haal dat .txt er af en sla op als body.dxf)
en zo ook voor die andere, kijk maar of het werkt of geef me andere een emailadres dan stuur ik e.e.a. per mail
http://www.kees.it/images/body.dxf
http://www.kees.it/images/body2d.dxf
Hier vind je wellicht ook iets tussen: http://www.projectguitar.com/ref/2010/
Heb ook een stuk of 25 PDF's kan ik op verzoek mailen. Zijn niet van StewMac. Fender, Gibson veel modellen. PM me en ik mail ze
Pdf's heb ik er zoooo verschrikkelijk veel van. Moet echt dxf bestanden zijn en met de bovenstaande linkjes moet het lukken.
Hier jongens ,....als je een knappe gitaar wil bouwen , dan is dit wel de cadillac onder de snaar-instrumenten ::soinnocent:
http://www.youtube.com/watch?v=ye7HU...feature=fvwrel
:stop:....
gezocht: tekening van een dreadnought 12 fretter..
Deze staat op de nominatie om gekocht te worden..
Oh oeps, zie dat het een ss is..
Ooit gebruikt en opgeslagen. Helaas heb ik de bestanden niet meer. De linkjes op TDPRI werken niet meer. Heeft iemand deze specifieke bestanden toevallig opgeslagen?Citaat:
Oorspronkelijk geplaatst door Kakihara
Zoek de omtrek en de neckpocket en een hals van een tele voor het CNCfrezen van mallen.
Vreemd, bij mij werken de links wel gewoon. Misschien rechts klikken en "doel opslaan als".Citaat:
Oorspronkelijk geplaatst door Tabula Rasa
Met de Telecaster die richting compleet gaat ben ik aan het prakkiseren over mijn volgende project (we blijven niet stil zitten).
Nu heb ik het volgende in mijn hoofd: Een gretsch duo jet! Echter, tekeningen.....
Heeft er iemand tekeningen van een Gretsch Duo Jet?
Citaat:
Oorspronkelijk geplaatst door Tabula Rasa
Mij lukt het de bestanden op te slaan zoals Ike zegt.Citaat:
Oorspronkelijk geplaatst door Ike57
Misschien moet ik ze maar es toevoegen op de site, zie dat ze er nog niet tussen staan.
Ik heb wel een outline tekening van een single cut duo jet. Als je daar iets aan hebt stuur me dan even je mailadres, via PM, dan kan ik hem naar je mailen.Citaat:
Oorspronkelijk geplaatst door Mdcsusa
Kijk hier eens voor de Duo Jet : http://www.tdpri.com/forum/tele-home...-template.html
Die heb ik ook op internet gevonden. Een voor de outline en een voor de routing van de binnenbekamering. Ook de afdekplaatjes heb ik gevonden. Ik was meer op zoek naar een dwg. Het ziet ernaar uit dat ik zelf kan gaan klussen. Zodra deze definitief is zal ik hem hier posten.Citaat:
Oorspronkelijk geplaatst door Ike57
Heeft er iemand een plan van een Gretsch corvette ? Of kent er iemand een gitarist met zo'n gitaar.
Ik begin er niet aan, 261 posts doorzoeken ...
Ik zou dol graag eens een Gretsch princess bouwen, en kwam erachter dat het eigenlijk op basis van de corvette is. Dat maakt het ineens een pak gemakkelijker. (ipv een gitaar van $ 4500 te moeten gaan zoeken ...)
s.

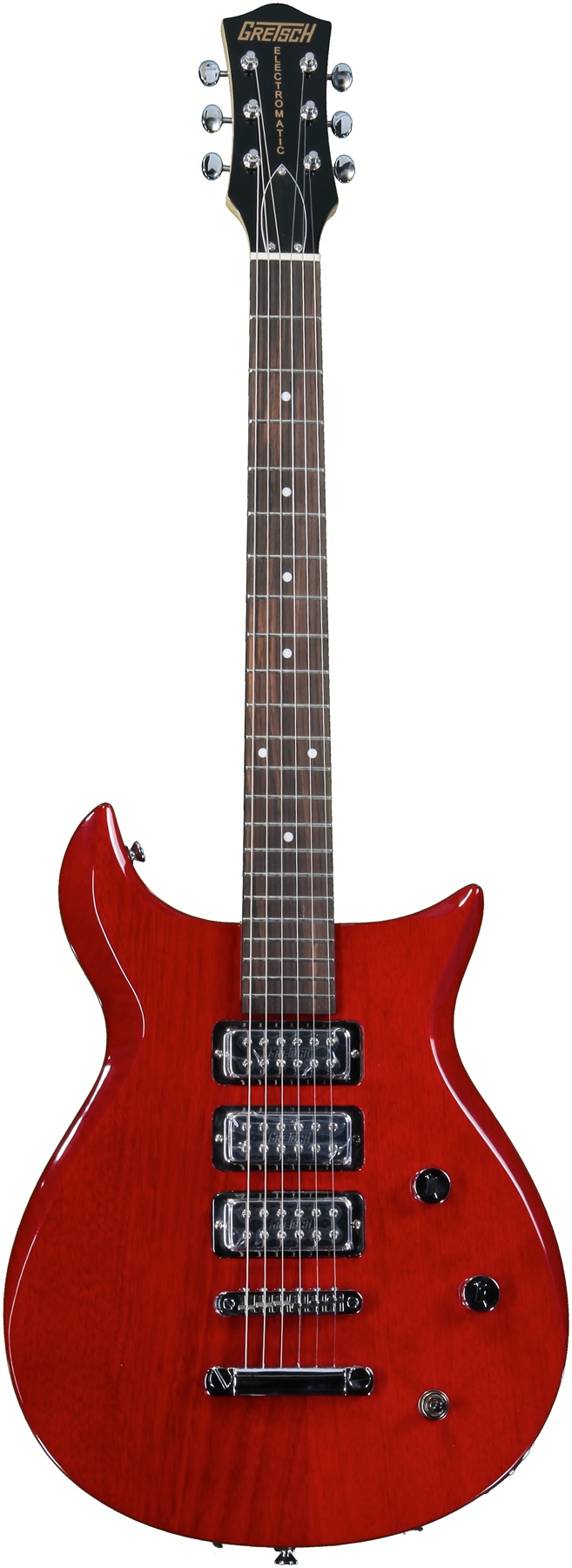

van deze foto denk ik dat je een tamelijk accurate omtrek kunt halen, de rest extrapoleren en ge zijt vertrokken
http://www.sweetwater.com/images/ite...3CH-xlarge.jpg
hier is een eigenaar te vinden. (Tenminste in 2010)
Misschien kan Oigun je helpen aan een omtrek van zijn Gretsch (als hij die nog heeft?)?Citaat:
Oorspronkelijk geplaatst door stijnkenens
Ik weet niet of oigun die in zijn bezit heeft, maar ik kan eens proberen.
Heb misschien iemand gevonden die er een te koop heeft staan (corvette)
Heb ook nog een aantal mooie frontale foto's, maar meestal met een laag pixel gehalte, dus digitaal overtrekken is niet altijd mogelijk, hoewel het mij meer om de looks gaat, dan om de justesse !
s.
Hier de omzetting van een corvette naar een princess
http://www.chicagofretworks.com/2012...rock-princess/
jep idd, al gezien ;)
s.
geen corvette, maar leuke verzameling oudjes op http://www.crane.gr.jp/CRANE_etc/CRANE_Plan_E.html
Die staat al in de 5e post :)Citaat:
Oorspronkelijk geplaatst door gertgert
Maar het is wel een leuke site. Dat tertsgitaartje van Fabricatore (1833) zit al een tijdje in mijn hoofd om 'ooit' eens te reproduceren.
Ik weet niet direct of deze post hier hoort, maar wij hebben op school iets raars meegemaakt met een bepaald plan ...
Het is geweten dat een kopie van een bestaand plan niet altijd correct is ...
Na wat vergelijken kwamen we tot de constatatie dan een plan uit 2003 na 4 of 5 keer gekopieerd te zijn geweest van een kopie, meer dan een cm is gegroeid ...
Wat wil zeggen dat de mensuur op het plan van 645 mm uiteindelijk 655 mm was geworden.
Dus bij deze: essentiële maten moet je niet afmeten van een plan, maar hou je aan de getalletjes die erbij staan, die zijn (meestal) wel juist !!!
s.
Heeft iemand een tekening van een Gibson L1? Het gaat mij om het type met een vast brug. Alleen de outline is voldoende, de rest teken ik zelf wel.
@Stijn: Veel tekeningen zijn idd niet zo zuiver als ze lijken, ik reken/meet ook alles na.
Een jaar of twee geleden heb ik me ook eens wat verdiept in de L1 - L0, Hedge,
Maar er uiteindelijk nog steeds geen gebouwd. Al blijft het project rijpen, het is zeker niet afgeschreven.
In die tijd was ik ook op zoek naar een plan, en onderweg die zoektocht ontdekte ik James Einolf ( http://www.jameseinolf.com/gibson.html ). Hij leek me een geschikte persoon om op mijn zoektocht naar een plan te antwoorden, en ik laat je hieronder graag zijn antwoord.
Intussen vond ik ook deze te downloaden lookalike ('dans le style L0') http://www.scribd.com/doc/44117441/L...lan-Gibson-L-0 (ik heb dit plan in pdf, maar denk niet dat het van deze site komt. Mocht blijken dat het je via deze link niet lukt, wil je jou de pdf altijd even doormailen)
Misschien kun je er wel wat mee, alvast veel bouwplezier, ik zal 'em graag volgen..
Tee.
The most useful plan available is the Guild of American Luthiers plan #6:
http://www.luth.org/plans/archtop.htm#plan6
There are two problems with this plan. First, the guitar it was copied from appears to be one of the ones where Gibson was experimenting with different bracing patterns. The bracing as drawn is unusual and possibly unique. The vast majority of L-0s produced with the 13 1/2 inch lower bout had one of two bracing patterns - either X or Ladder bracing. You can see examples of these two patterns on my website at http://www.jameseinolf.com/bracing.html
The second problem is that the position of the soundhole is incorrect. If you look at the page from the Gibson catalog on my website at http://www.jameseinolf.com/gibson.html or at an actual instrument, you will note that the soundhole is positioned at the most narrow point of the waist, not higher up as shown on the plan.
The other dimensions on the plan, however, are all accurate. Note that the two large back braces indicate that the guitar used for the drawing was a relatively early example. On later examples the two lower braces are the same 1/4" thickness as the two upper ones.
If you're happy with the sound of your Martin-style Parlor, you will probably want to build your L-0 with ladder bracing. An X-braced L-0 just sounds like a Martin that didn't quite come out right, but one with ladder bracing has the chunky, limited tone palate that sounds like a hundred-year-old 78 RPM record without the scratches and pops. Between that and your Parlor, you should have plenty of tonal range to play with.
- James
@Loose-fur: Bedankt voor de reactie, wil graag de PDF in mail, zie PM.
Ik heb me er nog niet verder in het model verdiept, de vorm spreekt me gewoon erg aan. Maar klopt het dat de L1 een luxere versie is van de L0 en de maten verder gelijk zijn?
Voor zover ik het me nog kan herinneren, Hedge, gaat het bij de L0 en L1 inderdaad om dezelfde gitaar qua vorm en afmetingen, het verschil zit 'em in de houtsoorten en materialen. Het bleven echter vooral budget gitaren, althans dat is ook wat James Einolf op zijn website weet te vertellen.
Ik voel me eveneens heel erg aangesproken door de vorm van de L1, maar ook door de geschiedenis van het instrument en het low budget etiket (ik vertrek nogal graag vanuit het materiaal bij het bouwen van een gitaar, wanneer ik op een dag het geschikte 'afgedankte' hout ontdek, gaat deze vondst vast en zeker ook gepaard gaan met de goesting om aan de slag te gaan met de bouw van een L0 -L1).
Tee.
Bedankt voor alle info. De kans dat ik deze gitaar ga bouwen is erg groot. Heb pas een setje esdoorn gekocht, dat lijkt me geschik voor de zij- en achterkant. Van het bouwproces zal ik een nieuw topic starten.
Heeft iemand een freestemplate van een mini humbucker?
Die is toch identiek aan de P90?Citaat:
Oorspronkelijk geplaatst door Napoje
een mini humbuckert heeft oren
http://cdn.seymourduncan.com/images/...lized/SM-2.jpg
Weet je dat zeker?Citaat:
Oorspronkelijk geplaatst door Napoje
http://minihumbuckers.com/wp-content...-humbucker.jpg
