is een boss TU-2 ook geen buffer?
anders moet ik dit hieronder eens bouwen
Aha. Is dat dan zoals een DI-box? Zoals deze bijvoorbeeldCitaat:
Oorspronkelijk geplaatst door SimonS
behringer DI100 ? (Heb ik thuis liggen.) Zou ik dit kunnen gebruiken voor mijn pedalboard en zoja, hoe moet ik dat aansluiten?
Nu heb ik:
Gitaar > TU2 boss tuner > andere pedaaltjes > gitaarversterker
Is het nuttig om die DI daar tussen te steken en zoja, waar? Kan ik dan betere geluidskwaliteit verwachten?
Een DI-box dient om een ongebalanceerd geluid naar een gebalanceerd geluid om te zetten. Dit is hier niet echt van toepassing denk ik.
Een DI gebruik je als je gitaarsignaal niet naar een amp, maar naar een mengtafel wil sturen bijvoorbeeld.
De spraakverwarring bij buffers treedt vooral op als mensen het hebben over een goede buffer en die gaan verwarren met een matige of slechte buffer.
Een goede buffer houdt je signaal fris: volledige dynamiek, goed hoog én goed laag. Slechtere buffers behouden bijvoorbeeld wel je laag, maar verminderen je dynamiek iets of kappen wat laag af.
Dan is er nog het punt dat één pedaal met een redelijk of matig buffer best nog kan, maar als er drie of vier op een rij staan kan het wel eens hoorbaar verschil geven.
Dan kun je er dus best een goede buffer (separaat) voorzetten.
Iets overzichtelijker zo ? (Zo ja, dan gaan we deze maar eens opnemen in de toekomstige FAQ) ;)
Hmm... Misschien lukt het me toch wel om zoiets volledig zelf te bouwen. Maar hoe kan een buffer nou slecht zijn? Dat hij niet genoeg dat signaal omzet ofzo?
Ik kan je alleen de hoorbare gevolgen uitleggen, voor de techniek moet je bij D_H zijn ;)
IS EEN BOSS TU-2 OOK EEN BUFFER???
misschien leest iemand dit nu...
Een buffer is niets anders dan een 1 keer versterker. De eisen die je daarmee aan een buffer stelt is dat de ingangsweerstand hoog is (geen belasting en daarmee klankinvloed op voorgaande apparaten), de uitgangsweerstand redelijk laag (minder gevoelig voor storing), de frequentiekarakteristiek over een groot (zeg 20 hz tot 20kHz maar liever meer) gebied recht is en het ding geen faseverschuiving geeft. In het geval van de laatste 2 geld dat dat ook het geval moet zijn als de belasting door een volgend apparaat "moeilijk" is. Tenslotte is het fijn als het ding een dito headroom heeft en zowel bij grote als bij kleine signalen goed, vervormings en ruisvrij werkt.Citaat:
Oorspronkelijk geplaatst door artnaz
In het geval van de meeste Boss en Ibanez pedalen wordt de buffer gevormd door een transistor die alle bovenstaande traken redelijk maar niet optimaal doet. Zeker de ingangsweerstand is wat aan de lage kant. Pedalen van bijvoorbeeld Carl Martin zijn in dat perspectief veel beter maar daar laten ze jammergenoeg weer andere steken vallen. (die "plop" zeggen)
Een goede buffer kost (zonder behuizingen, leds en andere zut) ongeveer 5 euro aan onderdelen. Een voorbeeldontwerp werd eerder in deze thread gepost.
Een Tu2 heeft dus een buffer ja. Niet zo'n denderende maar hij zit er wel in.
beter eentje maken dus.
waarom moet er een ledje in? een buffer zou je toch continu aan laten staan?
Omdat sommige mensen overal ledjes in motten en bij voorkeur blauwe ;)
haha ok dan :D
ik zal er dan eentje bouwen, binnenkort toch mn bestlling bij musikding doen.
zou je mij toevallig een lijstje kunnen geven van wat ik moet kopen bij SimonS zijn plan , of dat van B2A? ik kan er (nog) niet aan uit aan die dingetjes.
op 1tje staat gain op, moet daar dan een potmeter in fzo?
welk van de 2 is trouwens het beste ?
bespaar jezelf een hoop Fet ellende en ga voor die van B2. Gebruik alléén niet de in het schema gesuggereerde NE5534. Die zitten met 9 volt voeding zo buiten specificatie dat je gegarandeerd op het meest onverwachte moment een dito oscillatie krijgt.
om weer even terug te komen op de oorspronkelijke bedoeling van dit geniale topic:
http://eduweb.hhs.nl/~60268/april2.JPG
enter: smallclone!
ik denk met een zooitje george l kan er nog 1 boss sized pedaal bij en dan zit hij echt vol!!!
ik zit aan een 2e delay te denken :)
ja en zoveel mogelijk inderdaad. ;) wansmaak is ook smaak hahaCitaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
ennuh b2thea, hoe groot (qua mb's) is dat plaatje van je? duurt uren om te laden?
http://dano.nl.nu/sshots/gitaar/peda...d28012007f.jpg
hij blijft stoer, je plank!!
maar mijn 10 mm blauwe led op mijn tremelo is ook stoer :P
dat plaatje is 64 kb maar staat op mijn schoolservertje, explains allot
Ok, maar welke moet ik dan nemen?Citaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
TL071.
Btw, @ D_H, zijn er ook Burr Brown (OPA) op-amps die sonisch beter zijn, maar geen dual op-amp (2134, 2604)?
Wat betreft die 2 plaatjes die B2theA plaatste; in het circuitje van Jack Orman worden 2 1M weerstanden gebruikt. Voltage dividers, toch D_H?
Deze zorgen voor een ingangsimpedantie van 500k (de helft).
Zet hier dus wel 2M2's in, dan heb je tenminste 1M1 als ingangsimpedantie (meer sprankelend hoog, of tenminste, geen afgekapt dof hoog).
D_H raad "fet ellende" (oid) af, maar die TL071 is toch ook gewoon een stel fets in een ic?Citaat:
Oorspronkelijk geplaatst door Speeddemon
Ik denk dat hij meer doelde op het feit dat een FET buffer wat meer onderdelen met zich meebrengt en zich moeilijker laat biasen.
Zonder pulldown resistor heb je een IC buffer met 6 componenten (input cap, voltage dividers, IC, output elco + weerstand).
Daarbij stel ik vraagtekens bij de verrekte kleine cap-waardes in jouw schema. 0.033uF input cap? En dat 1pF dingetje, waar dient die voor?
hehe 't niet mijn schema, maar van internet geplukt (google: Piezo Buffer schematic). Piezo preampje.
http://img472.imageshack.us/img472/7851/bufferau6.gif
Zo dus? En wel die TL071 of iets anders?
ik heb nu een stuk of 12 van die buffers gebouwd volgens die layout met de tl071 gebouwd.. werken allemaal super :)
Tis geen huffer, maar das ook een stuk moeilijker en duurder ;)
Dirk_Hendrik, ledig je pm map eens! ik kan niet sturen
R1 en R2 moeten 2M2 zijn. 2M1 bestaat bij mijn weten niet.Citaat:
Oorspronkelijk geplaatst door artnaz
C1 zou je evt. 0.15uF van kunnen maken, dan weet je zeker dat je niks aan laag verliest.

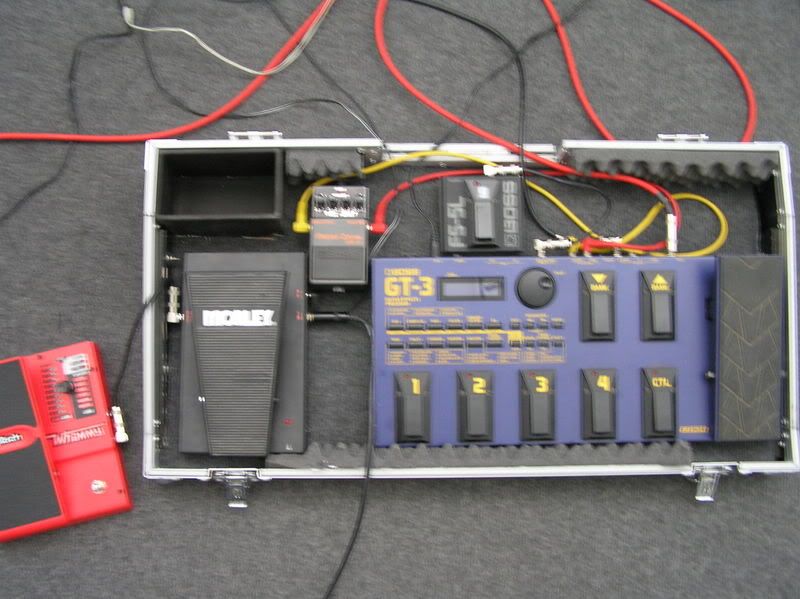

hier mijn huidige setup:
http://img.photobucket.com/albums/v4...i/P4160010.jpg
Oeps, foutje... Maar dus toch met de TL071?Citaat:
Oorspronkelijk geplaatst door Speeddemon
vanwege veel geleuter maar weinig foto's...
http://i20.photobucket.com/albums/b2...a/baloe001.jpg
laatsten opdatum van pedalenemmertje
en ja ik weet het... het ziet er niet mooi uit... niet ordelijk... maar het is vooral erg handig.
Cool pedalboard man! Vraagje over je Twah
Ik kocht onlangs 2dehands zo'n Twah. Té cool pedaaltje! nu bleek dat deze een bepaald type voeding nodig heeft (aca) en dus niet zomaar op elk type bord kan geplaatst worden. Hoe voedt jij deze?
thx
grtz
David
amai, mooie plank!
zodra ik moog pedalen zie beginnen er in mijn buik vlinders rond te vliegen, alleen zijn die vlinders niet te verpatsen voor keiharde euro's dus kan ik geen moog aanschaffen :(
Ook maar weer een pedalboard update:
Nieuw zijn de rmc 2 wah (heerlijk wah, nog bedankt artnaz voor de goede service) , en de Ibanez DE7 (erg blij mee, super gaaf pedaal!)
Bovenaanzicht:
http://mijnalbum.compuserve.nl/Foto=LINRD7SE
Zijaanzicht:
http://mijnalbum.compuserve.nl/Foto=HDKKUWZO
Voedingen enz:
http://mijnalbum.compuserve.nl/Foto=ANHADJEF
Patcher:
http://mijnalbum.compuserve.nl/Foto=MTFYJLVK
Nu nog wat meer modulation, wil nog een reverb, envelope filter, misschien een flanger! Maar dat komt allemaal wel. (hoop ik)
ai,
mijn t-wah wordt gewoon gevoed vanuit uit trex fuell tank... had er zelfs geen idee van dat het anders moest. Ik zal het eens bekijken dan.
ben wel toe aan een pedal board dacht ik zo, heb er zelfs nog een Holy Grail bijgekocht dit weekend. Blijft klooien met die snoertjes, vooral als de één jacks boven heeft (Muff) en de ander juist onder (MXR EQ, die blauwe) en andere weer aan de zijkant. Ook zitten de input en output jacks bij de MXR EQ en de Big muff ook nog eens 'verkeerd' om :???:
http://i58.photobucket.com/albums/g2...r_71/setup.jpg
http://www.xs4all.nl/~zuiden/.guitar/DSC00825.jpgCitaat:
Oorspronkelijk geplaatst door B_2_the_a
robzilla: wat voor pluggen gebruik je eigenlijk? Ziet er goed uit, ik zie bijna geen snoertjes.
Citaat:
Oorspronkelijk geplaatst door robzilla
aii me arme hartje!!!!!
@rocker_71
dat zijn nou de bekende george l's
Daar heb ik idd al veel over gehoord.Citaat:
Oorspronkelijk geplaatst door B_2_the_a
Ik heb die 'Cable Warehouses' ook wel eens zien staan bij bv Westerhaven. Wat is nu het bijzondere, dat je ze exact op maat kan laten maken? En verder? En wat kost dat?
je maakt ze zelf opmaat :) ga maar lekker googelen!
kleine update : DD-6 binne
nu:
http://i69.photobucket.com/albums/i4...j/DSC00815.jpg
ooit:

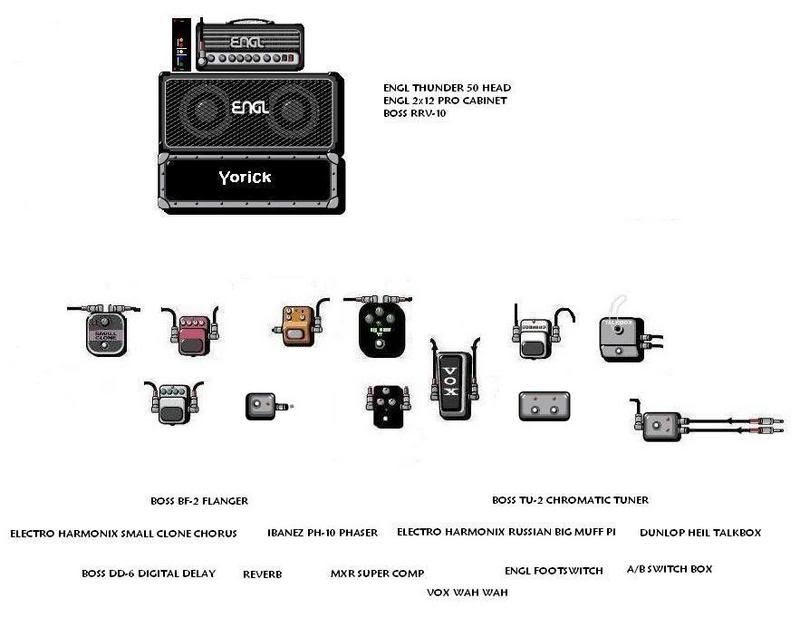

http://i69.photobucket.com/albums/i4...osj/bord-1.jpg
moet ik daar nu nog een buffer bij steken (plannetje van B2A van enkele pagina's terug) of is dat niet nodig
die zou je meteen in je a/b box kunnen planten (indien je 'm zelf bouwt)
als ik jou was zou ik even alles netjes neerzetten :) kan je meer kwijt (H)
