Geef eens een hint waar ergens, heb drie keer 10 pagina's heen en weer gezocht maarreh.Citaat:
Oorspronkelijk geplaatst door Valoosj
Anyway, ik heb eens kritisch naar je foto's gekeken en zag dit:

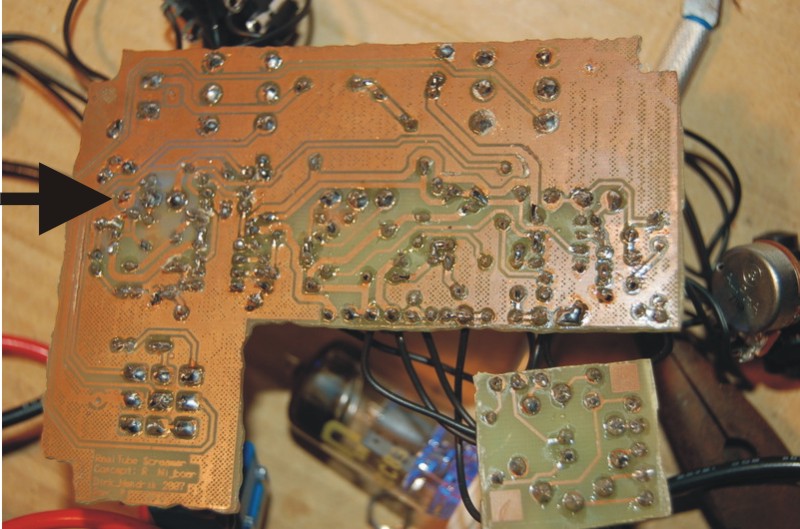

http://www.uploadarchief.net/files/d...dsc_0433-b.jpg
Bij de pijl ziet het er verdacht slecht uit.

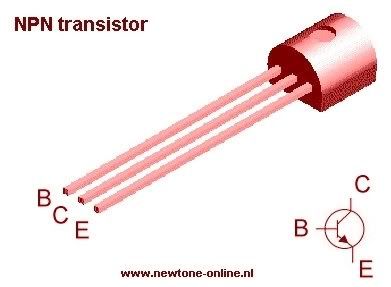

http://i69.photobucket.com/albums/i4...j/trnpnbce.jpg
deze foto was het. maar ik heb het plan vergeleken met wat jij zei over de pootjes, en ze zitten juist.
de solduur heeft goed gevloeid, maar het zal niet genoeg zijn zeker?
Deze pinning hoort bij de 2SC1815 (o.a.) en als je deze rechtstreeks (zoals in het schema) hebt aangesloten moet het idd goed zijn.Citaat:
Oorspronkelijk geplaatst door Valoosj
Over die soldering, Ik zeg het niet voor niks. De foto is niet best (maar ja ik heb 5 jaar in een fotozaak gewerkt) maar toch kan ik zien dat het niet goed zit. Kijk het na! Soms ziet een soldering er goed uit op het oog maar is het idd "geplakt".
ik ben over veel punten gegaan, heb ergens nog een stukje gevonden waar er contact was met de aarding
de pootjes 8 van de IC's hebben nog steeds een verschillende spanning, maar de pedaal lijkt nu wel te werken.
Richard, waar woon je ergens? ik kom binnenkort wel weer naar Nederland, dan kan jij het misschien nog eens nalopen
Ik kan niet zo mooi pijlen tekenen in foto's maar ik zie ook nog wel wat soldeerpunten die verbetering kunnen gebruiken. Zorg er ook voor dat je soldering geen andere vlakken raakt!Citaat:
Oorspronkelijk geplaatst door aad
Het oplossen van je probleem is niet zo moeilijk als het lijkt, het belangrijkste is eerst om de juiste voedingsspanningen te krijgen:
1. Controleer eerst alle soldeerverbindingen goed! Alles wat er verdacht uitziet soldeer je netjes opnieuw. Tin goed laten vloeien dus en geen naastliggende sporen raken!
2. Pak nu het schema van mij er bij en geef daarop de spanningen aan die ik heb opgegeven.
3. zorg eerst dat je al je spanningen goed krijgt, te beginnen met de voeding >>> Je zegt op pen 4 = 11,5 Volt te meten en daarna niets: dit betekend dat er iets misgaat in je voedingslijn. In het schema zie je dat na punt 4 een 220 ohm weerstand komt (rood rood zwart zwart bruin) Als de spanning na deze weerstand niet 10,5 Volt of hoger is dan is 1. of de weerstand niet goed gesoldeerd, 2. niet van de goede waarde 3. of na de weerstand is er ergens een kortsluiting met de aarde. Deze kortsluiting kan ook na de tweede 220 ohm weerstand zitten, 4. of je perongeluk wat weerstanden verwisseld in het voedings gedeelte??
Tip: teken aan de hand van je print een schema van de voeding en vergelijk het daarna met mijn schema. (volg dus de sporen en teken uit wat je tegenkomt en vergelijk het met het originele schema. Komt het overeen?)
Nog een tip: Soms kun je 10 keer over de zelfde fout heen kijken omdat er een blinde vlek ontstaat. Leg het gewoon weg en kijk er eens met een frisse blik naar of laat iemand anders het controleren.
Laatste tip:
Dirk heeft ook foto's op dit forum gezet van het door hem gemaakte en werkende exemplaar, dus..... vergelijk zijn print met die vanm jou en kijk of je alle componenten en draadbruggen op de goede plek hebt gedaan.
ik weet niet hoe het komt, maar na die paar soldeerpunten te verbeteren werkt de pedaal :cheerup:
maar de spanningen kloppen niet overal.
Ik denk dat het best is dat ik hem even doorspeel aan jou, dat jij het kan nakijken? waar ergens woon je? misschien is het wel te doen dat ik eens langskom (PM me maar)
Ik woon in enschede, ik PM m'n adres wel even.... maar als ie het doet ben je toch goed opweg?
15 Sept ben ik in de buurt van Verviers i.v.m. een optreden maar dat is nog wel een stukje rijden vanuit antwerpen....
Ik was trouwens bezig met een raadseltje:
Zoek de 25.839 verschillen:
http://i181.photobucket.com/albums/x...boer/dirkH.jpg
http://i181.photobucket.com/albums/x...r/vajoosj2.jpg
:seriousf:
(sorry, moest even)
hehe
ik heb meer draden, maar ik had ook een andere layout van de pedal in gedachten. op de pcb zit alles toch net hetzelfde als bij DH
edit: enschede is wel ver weg :D
ik zal morgen als ik weer lawaai mag maken hem eens uittesten, en als het me niet aanstaat stuur ik het op met de post
ben ik blij dat ik toch niet met dit project ben begonnen.
waarom niet? de mijne werkt nu
de spanningen kloppen misschien niet overal, maar zolang de pedaal werkt maakt dat niet echt uit.
Richard, kom je naar de meeting in Almere? dan breng ik een multimetertje mee, kan je misschien eens een kijkje nemen
