Neem de eerste. De BC546 dus ;)
Ok, nu met een goeie multimeter en een C546B transistor, erin gestoken zoals op het schema.
Bronspanning: 12,26
IC1:
1: 3,88
2: 3,88
3: 3,88
4: 0
5: 7,88
6: 4,02
7: 4,02
8: 2
IC2:
1: 3,86
2: 3,86
3: 3,86
4: 0
5: 7,88
6: 3,88
7: 3,88
8: 3,88
Lamp:
1: 2,12
2: -0,08 WTF?
3: 0
4: 11,47
5: 0
6: 0
7: -0,14
8: 0
9: 5,87
Transistor:
E: 7,88
C: 2,35
B: 2,74
B-E: 5,11
tussen C en B zit O,60V
ik begrijp het niet hoor
als de transistor ligt op zn platte kant, met de pootjes naar jou toe, dan is het toch van links naar rechts BCE he? en je moet niet aan de pootjes draaien ofzo om hem op zn plek te zetten in dit schema?
net een andere transistor geprobeerd, ik krijg dezelfde waardes
Ik zou je probleem niet enkel in het transistortje zoeken:
Vrijwel alle spanningen zijn niet goed!!
Ik zou mij eerst afvragen waarom ik op pen 8 van IC1 een andere spanning meet dan op pen 8 van IC2 en weer een andere spanning op de Transistor ????
Dit bestaat niet!
Pen 8 van IC1 is verbonden met pen 8 van IC2 en die is verbonden met de collector van de transistor. Op alle 3 deze punten moet dezelfde spanning staan omdat het 1 potentiaalvlak is! Als dit niet zo is zijn of je sporen brak of heb je niet goed gesoldeerd of allebei.
Je lijkt verder in de war te zijn met de namen van de pootjes van je tor. De hoogste spanning staat altijd op de collector natuurlijk in dit schema want die zit rechtsreeks aan de plus. De Emitor zit met een 10K weerstand aan de massa dus daar zal de spanning lager zijn. Tussen de Emitor en de basis staat 0,6 Volt. Dus waarschijnlijk zit de tor nu goed maar ben je in de war met wat nu de E en wat de C is.
Ik zou eens beginnen met het nakijken van het voedingsgedeelte vanaf de adapterplug via de 220 ohm weerstand naar de pennen 8 van de IC's en de collector van de tor. Daar gaat het al mis volgens mij. Pas als je op alle punten dezelfde spanning van 10V of meer hebt kun je verder kijken.

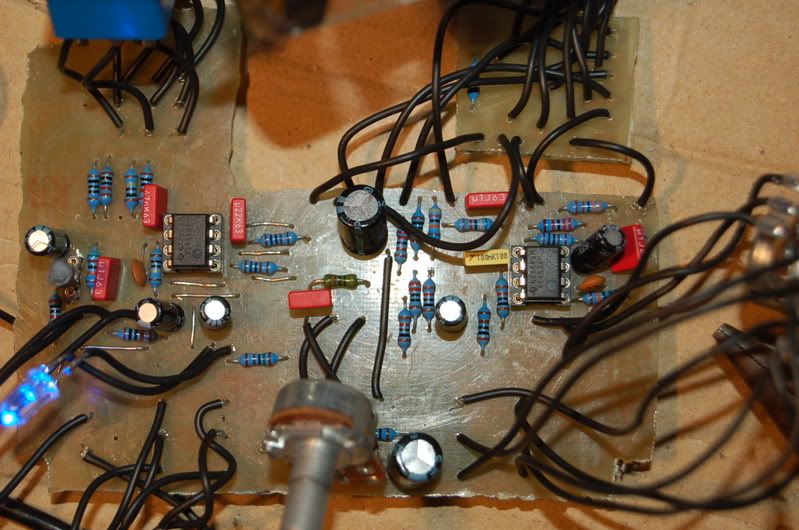

http://i69.photobucket.com/albums/i4...j/DSC_0436.jpg

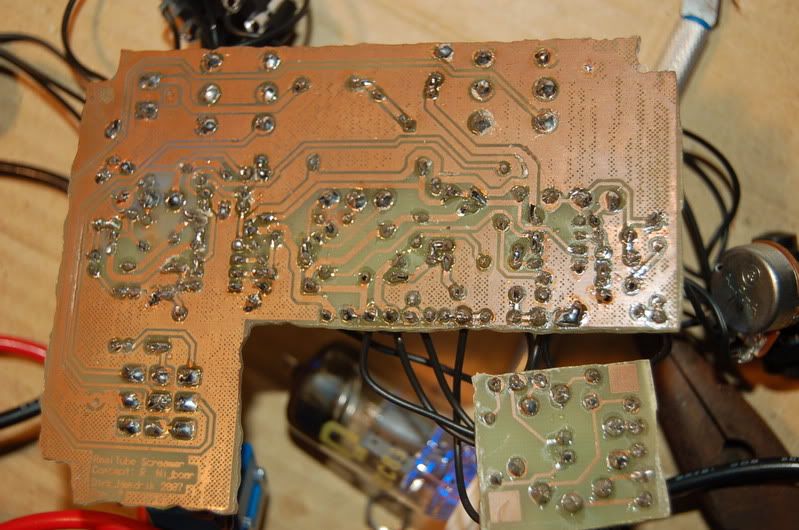

http://i69.photobucket.com/albums/i4...j/DSC_0433.jpg

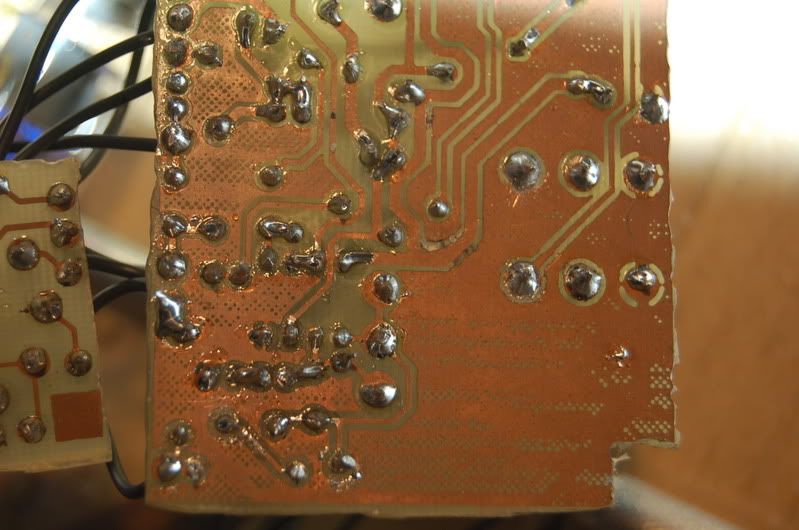

http://i69.photobucket.com/albums/i4...j/DSC_0434.jpg

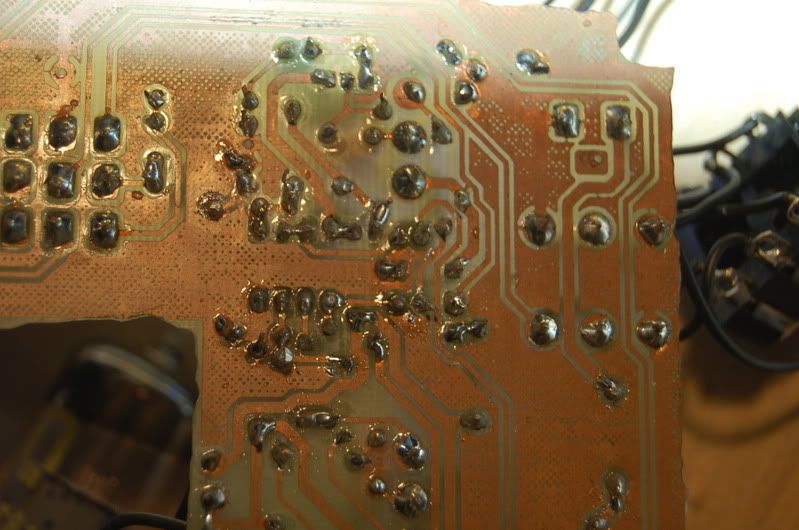

http://i69.photobucket.com/albums/i4...j/DSC_0435.jpg
hopelijk ben je hier iets mee, ik ga ondertussen proberen uit te vissen hoe t zit met de spanning. ik kan tot in pootje 4 van de lamp 11,5 V vinden, daarna stopt het

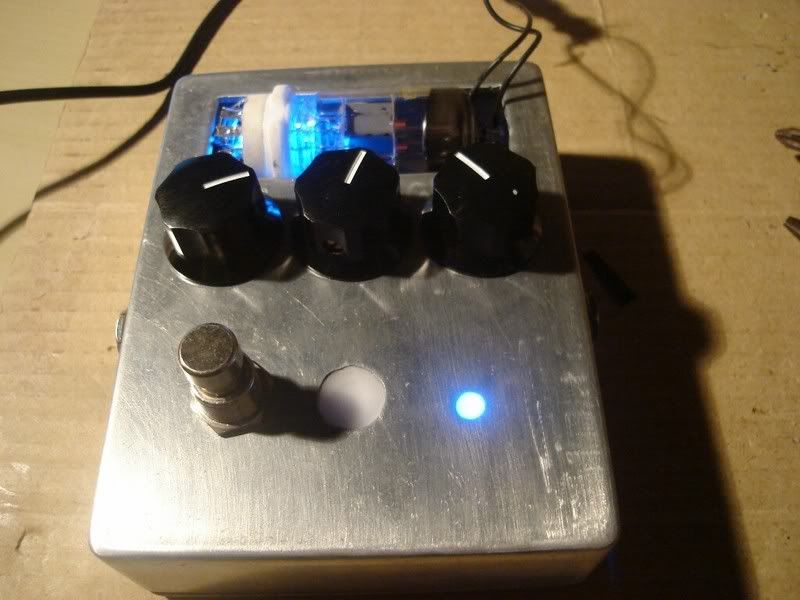

vermits ik toch nog niet direct het probleem heb gevonden even alles gepast in de behuizing. het is nipt, maar het lukt
http://i69.photobucket.com/albums/i4...j/DSC01198.jpg
http://i69.photobucket.com/albums/i4...j/DSC01200.jpg
alles met schuurpapier zo glad mogelijk gemaakt. ziet er wel cool uit. nu nog zwarte decals, en het is klaar (estetisch gezien dan toch)
Zijn dit kortsluitingen?
http://www.dirk-hendrik.com/temp/1.jpg
Lees ik dit goed? heb je het over de BC546?Citaat:
Oorspronkelijk geplaatst door Valoosj
Dan is het zoals jij zei: liggend op de platte kant met de pootjes naar je toe EBC en dus niet zoals bij de C1815.
Denk dat je daar de mist in gaat.
als je enkele pagina's terug gaat stond er een tekening van een transistor, daar ben ik op af gegaan.
welk pootje moet nu waar in op het schema van DH?
Ga nooit zomaar af op een tekening van een transistor.
Bij verschillende typen kunnen de aansluitingen anders liggen.
Zoek een datasheet van het type transistor wat je gaat gebruiken, daar staat het op.
volgens wat aad zegt zit mijn transistor goed.
