Jazzmaster bouw...

Citaat:

---

Oorspronkelijk geplaatst door barno

:) dus de mal was eigenlijk te perfect. wel raar, dat Fenderontwerp, wat zou daar de reden voor zijn?

---

Wellicht voor grotere pickups/humbuckers?

Citaat:

---

Oorspronkelijk geplaatst door Cocobolo

Even online reageren, ik kan vanaf mijn werk jouw privemail niet vinden en wil toch ook niet wachten tot ik thuis ben omdat je duideljik flink aan het bouwen bent nu! Dus voordat je oortjes eraan gaat frezen : ik had de mallen gebaseerd op specificaties en verschillende plaatjes die ik van de Jazzmaster gevonden heb en daar zitten in de body maar aan 1 kant de oortjes. Aan de slagplaat zitten inderdaad wel aan beide kanten oortjes. Kijk even naar deze bodies :

http://farm3.static.flickr.com/2256/...f27a240dcd.jpg

http://i6.ebayimg.com/03/i/001/34/19/42fb_1.JPG

Dus ik lever nog steeds graag een vervangende set natuurlijk, geen enkel probleem ;) maar let even op dat de pickupgaten in de bodymallen breder zijn dan die van de slagplaat! Ik heb toch het idee dat het zo hoort? Ik hoor het wel.

Ziet er verder al perfect uit! Dat gaat weer topkwaliteit worden :ok:

---

Mijn oprechte excuses!!!!
Ik had op de Warmoth site gekeken en daar waren er dus wel 4 oortjes aan de pickupgaten.
Zal pickups deze week nog bestellen en checken of ze passen maar het zal wel.
En het plan degelijk checken voor ik fout meldingen geef.:???:
Blij dat ik de extra oortjes nog niet freesde.
Right back to work & sorry!
Respect,
Dafto Hilkoid

Ik denk dat de draad loopt waar geen oortjes zitten...

Erg mooi werk dit!

Ik krijg er helemaal rooie oortjes van.

barno vindt oigun slim

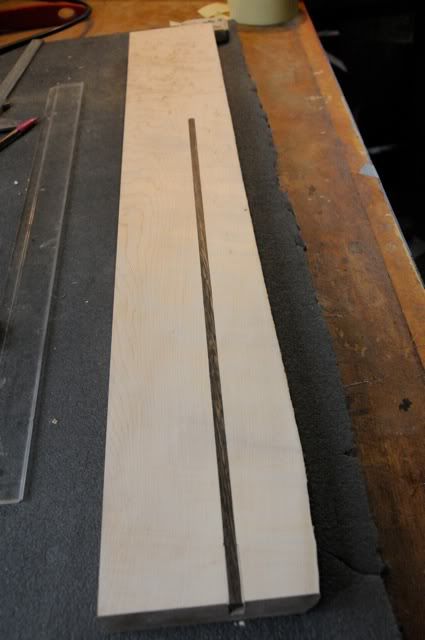

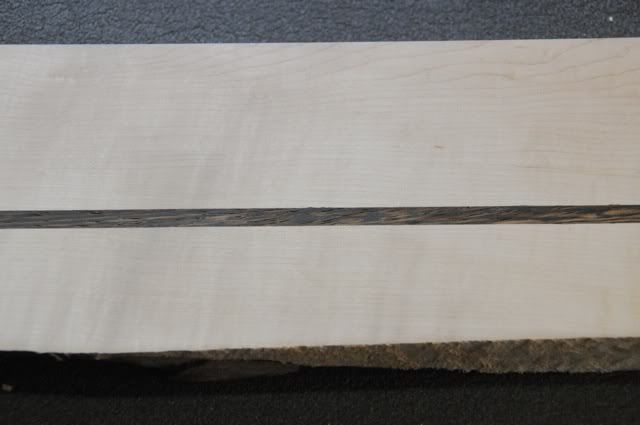

Zo de lijm van de backstrip laten uitharden. En dan gelijk geschaafd
http://i191.photobucket.com/albums/z...k/DSC_7675.jpg
http://i191.photobucket.com/albums/z...k/DSC_7676.jpg

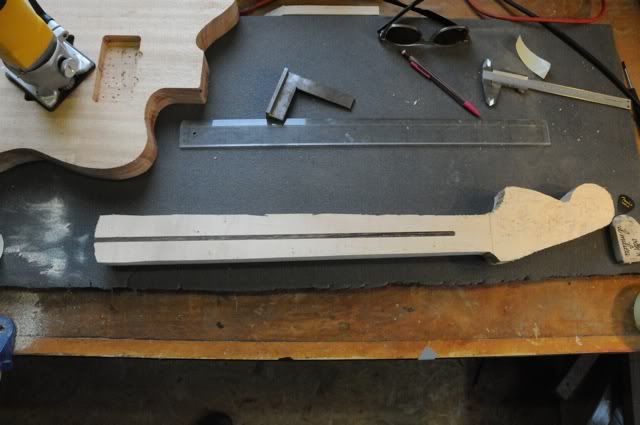

Dan de werkmal op de neck gekleefd en het hout zo kort mogelijk op de mal afgezaagd.
http://i191.photobucket.com/albums/z...k/DSC_7677.jpg

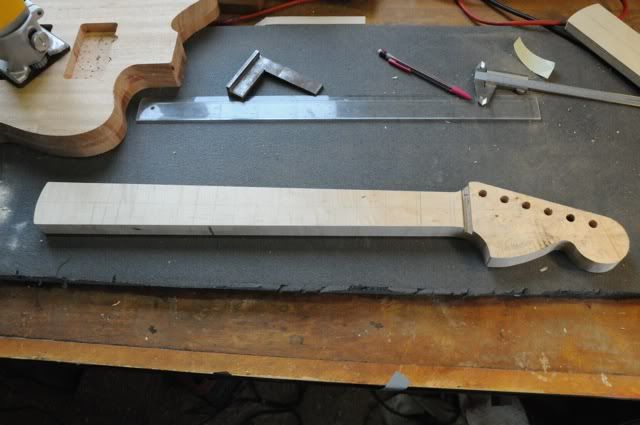

En dan de neck contour uitgefreesd. Hoe frezen staat ergens hierboven...
http://i191.photobucket.com/albums/z...k/DSC_7679.jpg

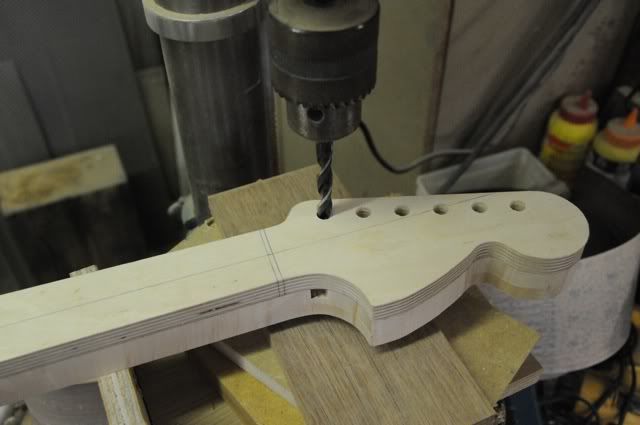

Met behulp van een kolomboor de tuner holes gemaakt
http://i191.photobucket.com/albums/z...k/DSC_7678.jpg

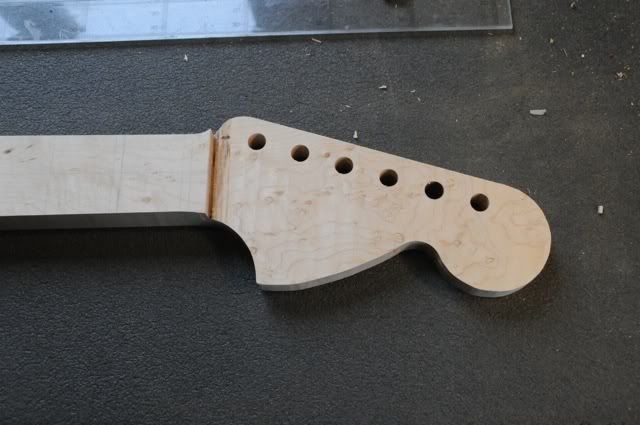

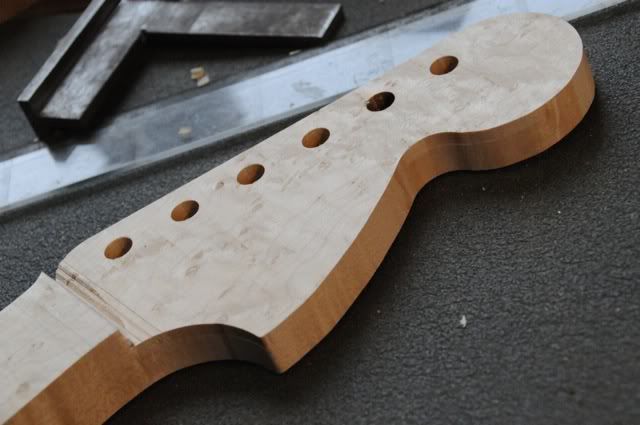

En de kop op ruwe dikte gefreesd. Eers heb ik'm aan de nutkant ruw op dikte ingezaagd
http://i191.photobucket.com/albums/z...k/DSC_7681.jpg
http://i191.photobucket.com/albums/z...k/DSC_7682.jpg

Leuk nieuws ik heb zo een interview met Performing Musician Magazine. "Het werken voor Simple Minds als guitartech" Natuurlijk zal ik er proberen in te vermelden dat ik gitaren bouw :seriousf:

En nog wat freeswerk, electronica gaten + Neck pocket...
http://i191.photobucket.com/albums/z...k/DSC_7693.jpg
http://i191.photobucket.com/albums/z...k/DSC_7695.jpg
En een eerste laag shielding paint...
http://i191.photobucket.com/albums/z...k/DSC_7696.jpg

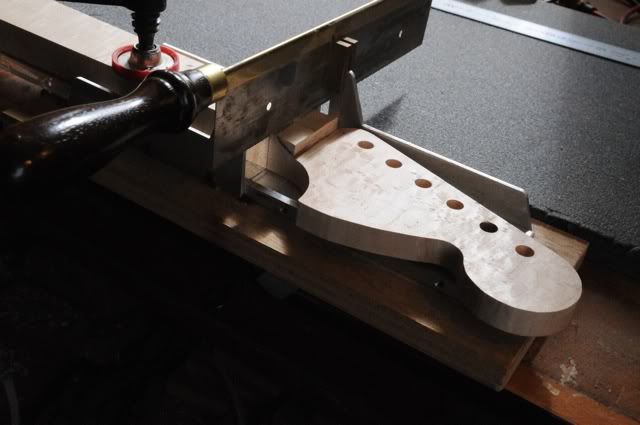

Fret slots ingezaagd met behulp van deze geweldige tool.
http://i191.photobucket.com/albums/z...k/DSC_7698.jpg

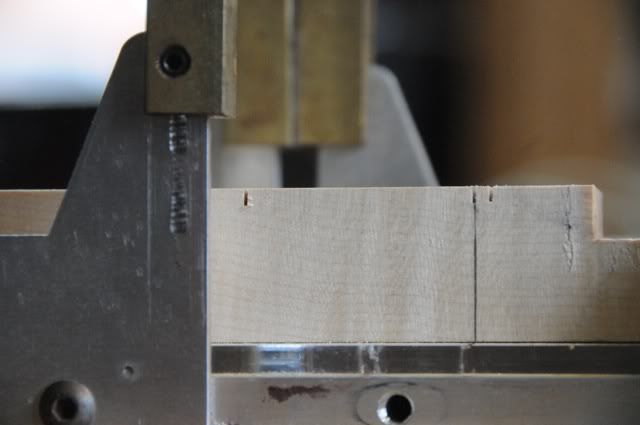

De rechter heb ik later op juiste diepte gebracht
http://i191.photobucket.com/albums/z...k/DSC_7700.jpg

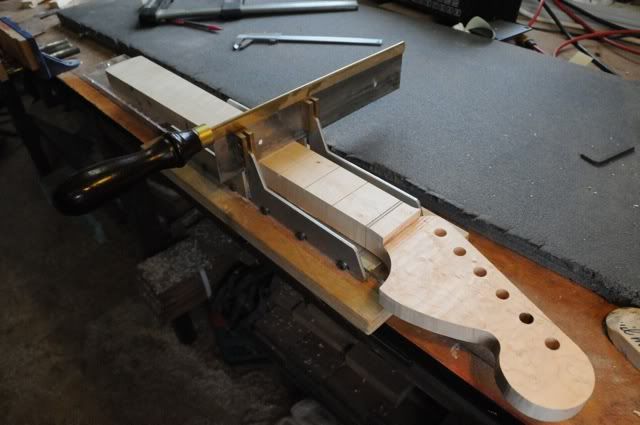

En het gaat lekker
http://i191.photobucket.com/albums/z...k/DSC_7704.jpg

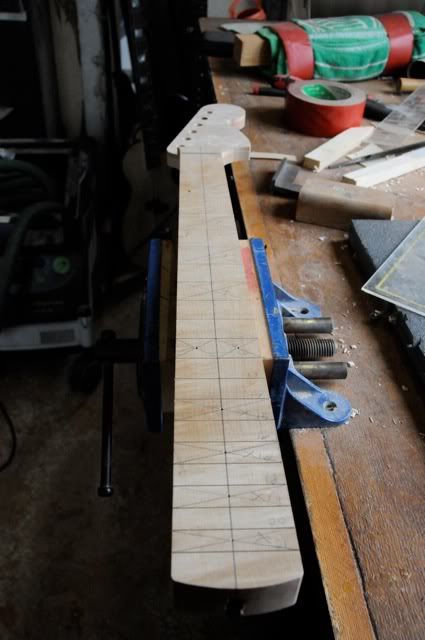

Dan met behulp van een 9.5" radius blok de toets krom gezet...

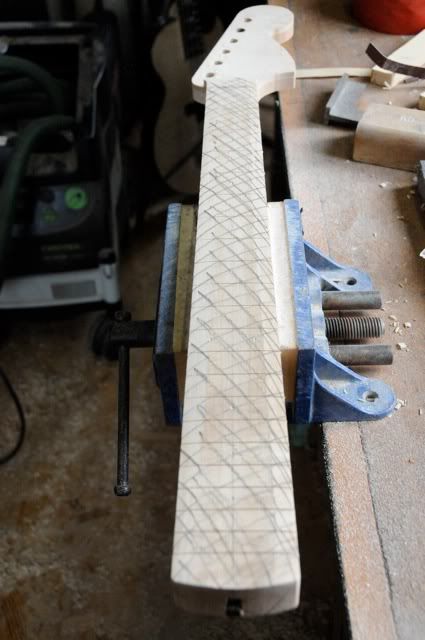

Ik markeer de toets steeds met potlood zodat ik mooi recht schuur. Ook controleer ik met een rechte lat.
http://i191.photobucket.com/albums/z...k/DSC_7706.jpg
http://i191.photobucket.com/albums/z...k/DSC_7707.jpg

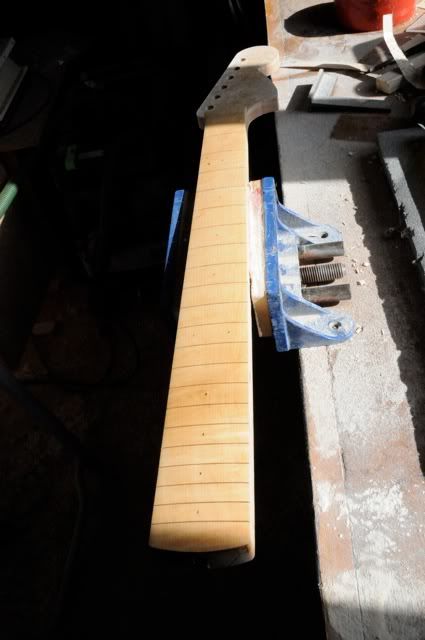

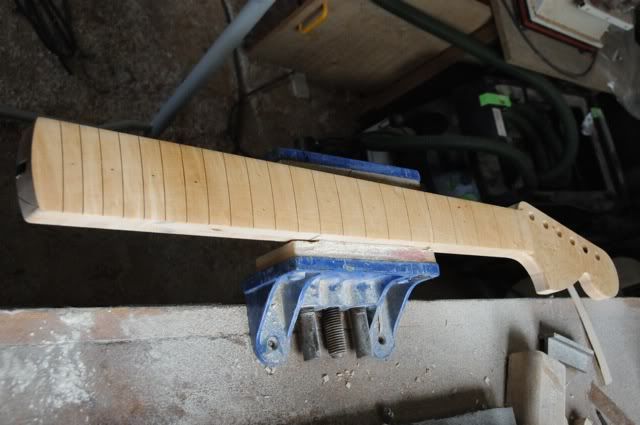

Geschuurd tot op P240 en met wat white spirit overgegaan om de vlam in het hout te bekijken. Mooi...
http://i191.photobucket.com/albums/z...k/DSC_7712.jpg
Moeilijk om de vlam op foto te "vangen"$
http://i191.photobucket.com/albums/z...k/DSC_7711.jpg

Dat gaat in een moordend tempo hier ! :) Ik vind het halshout erg mooi, hoewel ik inderdaad denk dat de foto's het minder goed weergeven. Ben benieuwd naar de volgende stappen! :cheerup:
