Zelfbouw buizen overdrive

Dirk Hendrik to the rescue please!!!


Ik ben bezig met de overdrive te maken volgens jouw plan. ontdek ik net iets bij de elco's.

degene die jij gebruikt volgens het plan
2.2/63 x3
10/35 x2
470/25 x2

volgens het originele schema waren dat er toch andere? daarom heb ik thuis de volgende

220uF/16V
22uF/35V
10uF/63V
470uF/16V

Welke van deze kan ik nu gebruiken? Die van 470uF moet normaal kunnen he, ook al is het voltage lager. de overdrive werkt op 12V, of vormt het toch een probleem?
Die van 10uF hebben bij mij een hoger voltage dus ik vermoed dat dat ook moet kunnen?
2,2uF moet ik zoiezo nog in huis halen, dus als het voltage toch zou uitmaken kan ik die ook meebrengen natuurlijk...

Inderdaad 12 volt als maximum. Alles dat daarboven zit qua werkspanning is dus OK ;)

Dus ik moet enkel die elco's van 2,2uF halen morgen. dan zit ie ineen. ongeveer toch :D


waarom trouwens de verandering van caps?

Die 2,2uF waren oorspronkelijk filmcondensatoren en geen elco's.

ik doe t nu volgens DH zijn plan, maar ik vroeg t me gewoon af . dan leer ik weer wat bij mss.

naast U2 zit er C18, kan het dat dit een ceramische capacitor is? zo zitten er dan 2 in. de andere bevindt zich naast U1, beiden zijn ze 27pF. Ik vond dit vreemd omdat ik er ook van 120pF had liggen

Citaat:

---

Oorspronkelijk geplaatst door guitarnijboer

Die 2,2uF waren oorspronkelijk filmcondensatoren en geen elco's.

---

I know. Jammergenoeg ben ik schijteigenwijs ;)

zo, ik stop ermee voor vandaag. Lang gewerkt aan dit ding, en dus ook bijna klaar.

Er blijven nog enkele vragen over, die waarschijnlijk DH het best kan beantwoorden.
1. waarom de wijziging in elco's, en de nieuwe waardes?
2. naast U1 en U2 zit een capacitor van 27pF, bij mij zijn deze ceramisch, klopt dit? Dat ze ceramisch zijn maakt waarschijnlijk niet uit, maar ik het oorspronkelijke schema had 1 van de 2 een andere waarde, ook in pF uitgedrukt

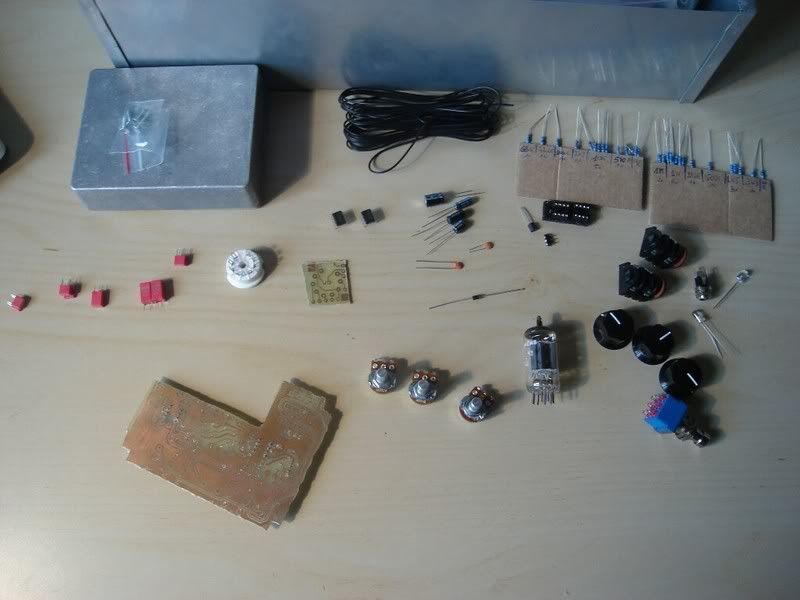

http://i69.photobucket.com/albums/i4...DSC01154-1.jpg
http://i69.photobucket.com/albums/i4...j/DSC01157.jpg

de behuizing is bijna klaar, enkel bovenaan moet er nog een deel uitgefreest worden, maar dat is voor morgen, even raad vragen bij mn pa hoe dat snel in orde kan komen.
http://i69.photobucket.com/albums/i4...j/DSC01156.jpg

En het coole blauwe lampje!
http://i69.photobucket.com/albums/i4...DSC01155-1.jpg

Die 27p's.... volgens mij heb ik ze er niet eens ingezet ;)


Andere waarden elko's is vnl gericht op wat ik "standaard" in de bakjes heb liggen en daar, uit m'n hoofd, de meeste van die wijzigingen in het voedingsgebeuren zitten gaat dat niet direct veel uitmaken. Ik geef echter de voorkeur aan voldoende capaciteit op die plek om het geheel, ook met een crappy adapter, stil te houden.

Ik vrees dat die print met die kastlayout niet in dat kastje gaat passen. Wat betreft het op maat maken van de print is een siimpel ijzerzaagje geen slechte investering. Zeker omdat ze maar een paar euro kosten ;)

Ik heb de problemen al gemerkt. de buis gaat half door de behuizing steken, en ik leg een mousse ofzo onder het buisje, zodat mn ic niet geflambeert wordt.
verder past het allemaal :satisfie:

zo meteen even naar de electronicawinkel. tegen vanavond zou ie ineen moeten zitte.
ohja, ik had een ijzerzaagje, maar dat ging voortdurend in de verkeerde richting tijdens het zagen. Het ziet er slordig uit nu, maar niemand die de print nog gaat zien eens die in het kastje zit he

zijn de lezers hier dan nobody's
we know, you know ;-)
