VCC is een vrij algemene benaming voor de voedingsspanning.Citaat:
Oorspronkelijk geplaatst door Valoosj
VBIAS is de 4.5 volt die de virtuele massa vormt.
Je hebt inderdaad gelijk dat alle punten met hetzelfde label aan elkaar geknoopt moeten worden.
D_H, is die tubedriver van jou nu al in een behuizing gestoken? Ben wel benieuwd hoe die van jou eruit ziet
Zit even te wachten op de Conrad en op Newtone... even geduld dus. Ik hoop em van het weekeinde in een behuizing te kunnen prikken.
Ben ook al bezig met een "extended" versie van het concept. Die wordt wat uitgebreider en zwaar DIY-onvriendelijk (veel SMD). Meer daarover later.
Ik ben in ieder geval benieuwd :DCitaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
en ik ben niet bang voor SMD :)
je maakt me nieuwsgierig :)Citaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
open je dan een eigen draadje, want het begint hier ook al onoverzichtelijk te worden.
OK nieuwe foto's. Dat niewe draadje maak ik wel als het geheel een beetje naar wens draait. Eerst het project waar we hier mee bezig waren.Citaat:
Oorspronkelijk geplaatst door Valoosj
Buitenkant. Ik moet nog een nette vormgeving maken:
http://dirk-hendrik.com/temp/buiten.jpg
En van binnen (Ja het past dus écht):
http://dirk-hendrik.com/temp/binnen.jpg
OK,
En even een voorproefje van de "uitgebreider" versie. Concept is een 2-kanaals versie van het gebeuren in een 1590BB met individuele gain, toon en volumeregeling. Daarnaast is de toonregeling uitgevoerd in een 3 bands actief gebeuren Bas, mid treble dus. Tradeoff die ik hierbij maakte is de "lastigere" bediening (knoppen zitten dicht bij elkaar) versus minder sjouwwerk met band.
Overview:
http://dirk-hendrik.com/temp/overview.jpg
Onderkant:
http://dirk-hendrik.com/temp/bottom.jpg
Componentzijde van de onderste print:
http://dirk-hendrik.com/temp/bottomboard.jpg
En, daar ik zei dat er wat SMD langs ging komen, De koperzijde van de bovenste print. De vieze bruine plakprutflux is met dank aan Aad. Superspul!!
http://dirk-hendrik.com/temp/topboard.jpg

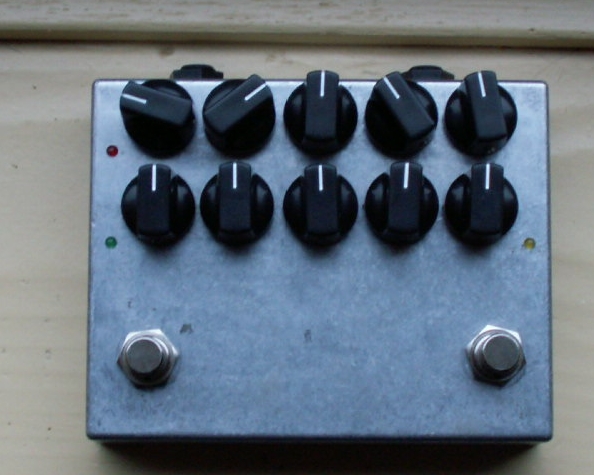

En gaat dat passen?
http://www.dirk-hendrik.com/temp/buiten2.jpg

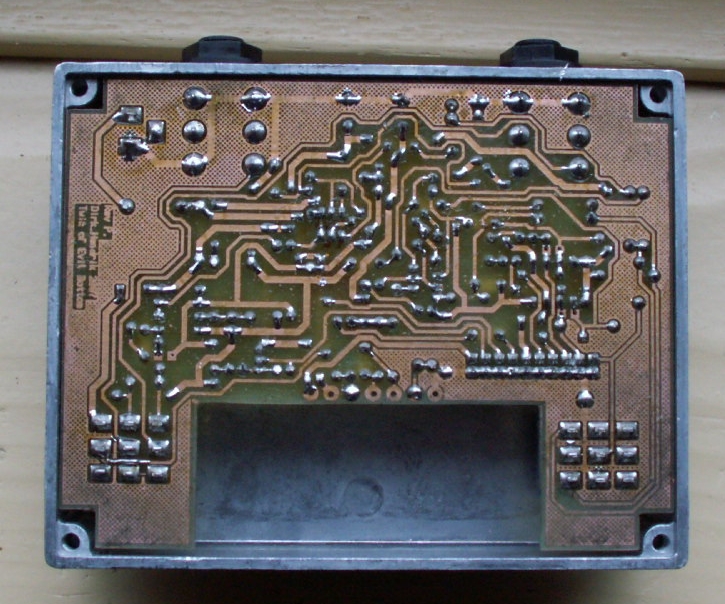

En binnenin:
http://www.dirk-hendrik.com/temp/binnen2.jpg
Kijk zo moet het :)Citaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
Ja die flux werkt lekker he?
Je kan je SMD-tjes zo op de print plakken met dat spul :D
Laten drogen en vegen met die bout!
Ja.Citaat:
Oorspronkelijk geplaatst door aad
je vingers ook....:seriousf:
