Tussen de examens en 2 pedalenbestellingen in nog wat gebouwd.

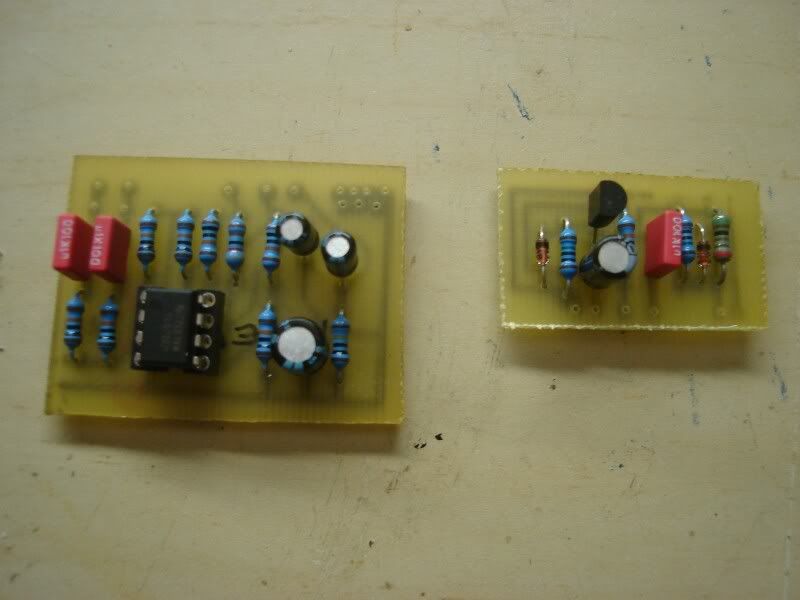

http://i69.photobucket.com/albums/i4...j/DSC01710.jpg
Mixer en SHO.
http://i69.photobucket.com/albums/i4...j/DSC01711.jpg
Orange Squeezer compressor. Vooral om eens te testen wat het doet.

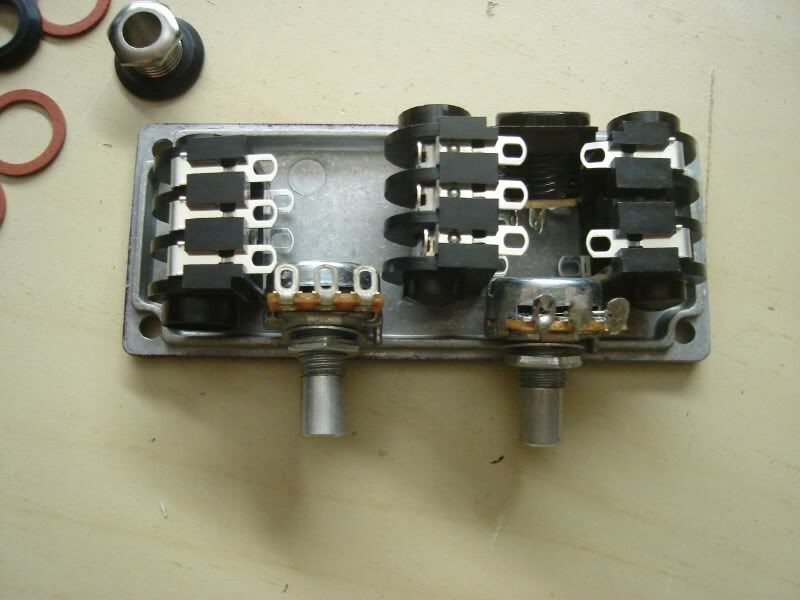

Binnenkort een nieuw klein ampje maken. Het zal een tight fit worden.
http://i69.photobucket.com/albums/i4...j/DSC01701.jpg
Achter de linkse pot komt het printplaatje te zitten.

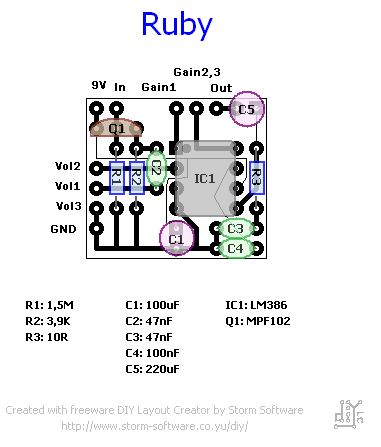

http://i69.photobucket.com/albums/i4...Rubylayout.gif
http://i69.photobucket.com/albums/i4...sj/PnPruby.gif
Da's zo'n DC plug van de Rato, hè ? Stop je die gewoon in een metalen behuizing, of geeft dat kortsluiting ? Heb er nog zo eentje liggen en kan wel een kleiner model gebruiken...Citaat:
Oorspronkelijk geplaatst door Valoosj
Ik ga me nu trouwens ook wagen aan het etsen. Enkel perf en vero werd me een beetje te ingewikkeld. Ik denk dat het vlugger kan als ik ook zelf ets... Etsmiddel is net aangekomen, nu nog een laserprinter scoren :)
Deze komt van musikding, en als je die aansluit als een boss geeft het kortsluiting in een metalen behuizing. Zelf etsen is echt het beste dat je kan doen als je veel gaat bouwen. Je bent er wel even mee bezig alvorens je etsje klaar is, maar als je er veel tegelijk kan doen bespaar je tijd.
...of je zoekt iemand die PCBtjes op bestelling maakt. 8)
Dat van die 'tight fit' is wel het understatement van het jaar.
Jah, maar dat vind ik dan ook weer zonde. Liever zelf proberen en er een stuk of wat tegelijk ingooien. We zullen wel zien :)Citaat:
Oorspronkelijk geplaatst door britsie
En idd, Valoosj. Daar ga je je peren nog mee zien! Heb ook zo'n Ruby in een A-doosje... Nu heb ik toch al een klein beetje pedalenwerk achter de rug, maar die Ruby kicked my ass :D
Hehe, ik kijk er al naar uit om die te maken. De pcb is wel extreem klein. Zoals je hierboven kan zien heb ik er een eigen layout voor gemaakt. Maar ik ga toch eens zo'n pinslag ding kopen om zeker juist te kunnen boren.Citaat:
Oorspronkelijk geplaatst door britsie
Momenteel trouwens bezig met de laatste hand te leggen aan een tight fit pedaaltje op bestelling. Binnenkort nog foto's daarvan. Het is alvast een pareltje.
Je pcb is trouwens geëtst, maandag gaat die binnen bij de post.
Waarom zitten er 2 outputs op die Ruby amp? Kun je er niet 1 gebruiken heb je meer ruimte.Citaat:
Oorspronkelijk geplaatst door Valoosj
1 is voor koptelefoon. Daar moet nog een 10 ohm weerstand voor, anders word je doof.
Mét het goede wattage (spreekt de stem der ondervinding). Wat kan zo'n weerstand stinken ;)Citaat:
Oorspronkelijk geplaatst door Valoosj
