+ de draden voor de potmeter :D Die zitten bij mij rechtstreeks op de print.Citaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
Maar mijn jacks zitten met draden (omdat ik geen print-types meer had/heb :().
Of heb jij potmeters met lange aansluitingen?
(Dat zou mij natuurlijk weer niet verbazen :D)
Wel errug mooi hoor!
Den khet wel, kijk maar naar de 3 rijen gaatjes in zijn print. Perfect verdeeld.Citaat:
Oorspronkelijk geplaatst door aadOf heb jij potmeters met [b
ECC83 Buisje?
Thanks :)Citaat:
Oorspronkelijk geplaatst door aad
Potmeters met lange draden... nope. Ik wou dat het waar was maar een bestelling van 1000 stuks bij alpha zit er niet in.
Maaarrrr,

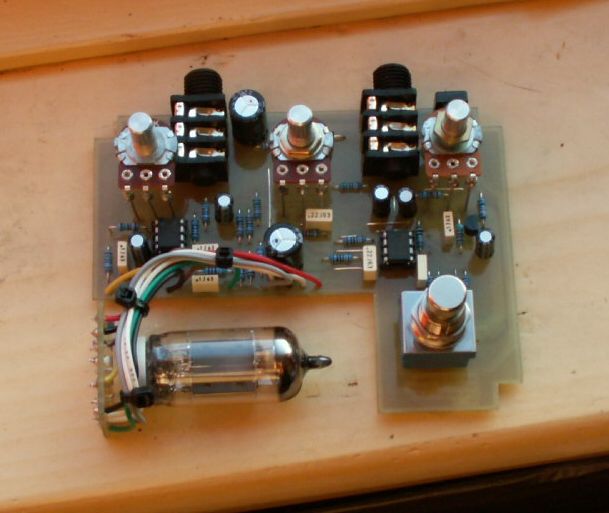

Omdat de draden van de pots recht naar beneden steken kan ik daar gewoon blak ongelakt draad voor gebruiken. Kost amper meer tijd dan rechtstreeks:
http://www.dirk-hendrik.com/temp/rn_pcb5.jpg
En daarmee dus ook..... good to go.
Scheuren als een tiet...met 9 volt voeding en een rechtstreeks uit de oude toos geplukte JJ. daar valt dus nog een hoop te verbeteren.
De toonregeling draait, volledig volgens de wet van murphy, dus de verkeerde kant op (dirk! sukkel)... en tenslotte, zonder die 150K weerstand parallel aan de gain komer er op hoge gainsettings wat bizarre "oeoeoeoeoe" geluiden uit. Morgen even checken hoe groot ik die weerstand kan krijgen zonder oscillatie.
Gaaf ontwerp Richard! Daar gaan we nog een hoop pret mee hebben!
Kallopt!!!Citaat:
Oorspronkelijk geplaatst door jaap-regelink
Ik heb dat overwogen. Juist omdat ik daar met jouw printontwerp die gedachte ("hey dat scheelt weer een hoop tijd") mee had. Pots in de behuizing vastdraaien en je print zit ook op z'n plek. Top!Citaat:
Oorspronkelijk geplaatst door aad
De reden om het niet te doen maar deze (bijna hetzelfde) bedanering te kiezen was dat ik dan m'n jacks, DC plug en m'n schakelaar zoou moeten bedraden. Dat zijn meer draden.
Hier hangt de print dus aan z'n schakelaar en z'n jacks. Omdat die alledrie mechanisch ontlast worden in de behuizing is er geen kans op langzaam brekende soldeerlassen en is dat verder geen probleem.
D_H, hoe maak jij die nette 'sleufjes' voor de switch en het voedingsbusje. Heb je daar een vijltje voor om het rechthoekig te maken?
Pak voor je dit gaat doen wel eerst even een goed buisje en een 12 V voeding...Citaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
Door de 150K weerstand parallel aan de potmeter is het verloop mooier dan met bijvoorbeeld alleen een potmeter met een lagere weerstand. De weerstand van 150k is zo gekozen zodat wanneer de gain pot voluit staat, de oversturing nog goed te pruimen is en er voldoende gain is voor metalfans... Bij een hogere weerstand krijg je meer oversturing maar je overschrijd dan het punt waarop ik (maar dat is persoonlijk) de oversturing teveel en te verzadigd vind worden.
De oeoeoe zonder de weerstand komt omdat de versterkertrap dan teveel versterkt en de hele schakeling instabiel wordt als je de gain hoger zet. De oeoeoe is het resultaat van microfonie. Tik maar eens tegen de eerste condensator die aan de ingang zit...
Dremel met "echte" printboortjes in een standaard. Twee gaatjes boren en daarna met hezelfde boortje de "lijn" ertussen uitfrezen. Steeds een heel klein beetje dieper want met de zijdelingse belasting van het boortje breekt het gemakkelijk.
Het is toch echt wel een brilliant printontwerp! Ik zit me er nog steeds aan te vergapen. Alsof het zo uit een bestaand effectpedaal geschroefd is....Citaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
