Is dat printje van KP nu te gebruiken? Ik heb momenteel amper tijd ( werk, vriendin,...) en ik kan nog amper nadenken.Citaat:
Oorspronkelijk geplaatst door G.G.
Heb zelfs mijn G&L in dagen niet vastgehad (shame on me , I know!)
Printable View
Is dat printje van KP nu te gebruiken? Ik heb momenteel amper tijd ( werk, vriendin,...) en ik kan nog amper nadenken.Citaat:
Oorspronkelijk geplaatst door G.G.
Heb zelfs mijn G&L in dagen niet vastgehad (shame on me , I know!)
Voila, de complete set in zip, met dank aan Lex voor het samenstellen, aan Aad voor de PDF-jes, uiteraard aan Richard voor het ding zelf! En aan iedereen die verder heeft meegewerkt aan bijvoorbeeld het samenstellen van de onderdelenlijst en zo.
Nijboer Real Tubescreamer zipje
Misschien dan de link, voor de vindbaarheid, ook in de allereerste post gezet kan worden. Of in een FAQ of zo.
Veel plezier ermee, allen, ik ga nu maar de onderdelen bestellen!
ik heb dan toch ook mijn (kleine) steentje bijgedragen :cheerup:Citaat:
Oorspronkelijk geplaatst door Minda
Jeeh, ik heb ook wat gedaan, dan heb ik nu helemaal recht op zo'm mooi pedaaltje :hippie: :rockon:
Zo.
Gisteravond ook maar eens begonnen. Ik was eigenlijk van plan Aads layout even in het koper te gieten. Over de afgelopen weken merkte ik echter meerdere malen hoeveel tijd ik altijd weer kwijt was aan het bedraden van printen... Om die reden maar een nieuwe layout gemaakt. Ook dat kost best tijd maar heeft als voordeel dat ik in een eventueel volgend project grote happen kan copy-pasten.

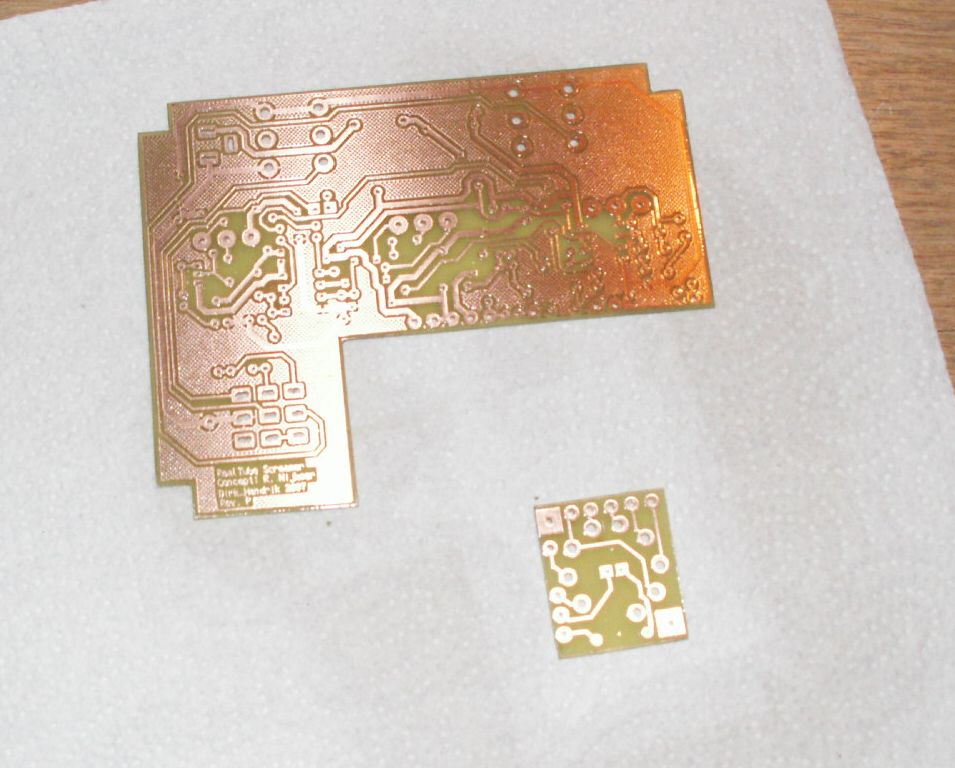

Print dus:http://dirk-hendrik.com/temp/rn_pcb.jpg
Op het mini printje komt een printmontage buisvoet die met draden (fuk! toch nog....) aan de grote print vast zit. Het geheel past "zuigend" in een 1590BB behuizing.
Opgebouwd en met het buisje er aan:
http://dirk-hendrik.com/temp/rn_pcb3.jpg

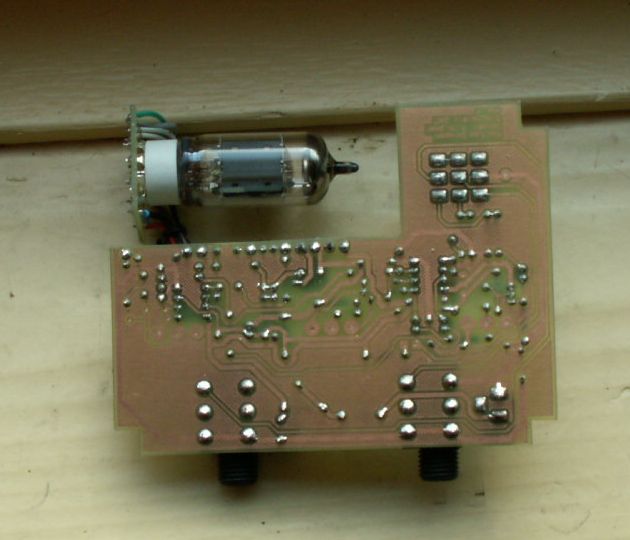

En nog even van onderen:
http://dirk-hendrik.com/temp/rn_pcb4.jpg
What's next?
Potmeters er op dus. Die zweven net boven de jacks.
Meer later dus ;)
En nog even de CAD files:
http://www.dirk-hendrik.com/temp/rn_tubedrive.pdf
He gatver!
Veel te proffesioneel.
Het lijkt helemaal niet meer op zelfbouw. 8-)
:D :D
sorry....... ;)
T#ring! Dat is netjes zeg, geweldig. Loop ik te prutsen met een experimenteerprintje, draadbrugetjes, geknikte pootjes om andere onderdelen heen etc...
Wauw! Dat ziet er echt super strak uit Dirk!!!
