Tjonge, waarom krijg ik altijd het gevoel dat ik nog zoveel moet leren als ik dit topic lees...
Printable View
Tjonge, waarom krijg ik altijd het gevoel dat ik nog zoveel moet leren als ik dit topic lees...
Ben je gek, moet je jouw Zequentar eens zien gaan! :)Citaat:
Oorspronkelijk geplaatst door Napoje
Ik denk dat ieder van ons altijd blijft leren, bij iedere bouw opnieuw. Ik heb bij deze bouw ook weer enorm veel geleerd, maar bij de volgende bouw zal het niet anders zijn. Het leuke is daarom om het op dit forum te delen, zo klimmen we allemaal steeds weer een beetje verder omhoog :cheerup:
Ok, ik zit nu op een punt waar ik wel benieuwd ben naar jullie mening : de overgang van de hals naar de body.
Ik heb dit punt uitgesteld. Ik heb een Fender achtige halspocket gemaakt, de hals heeft dus geen tenon.
Ik heb expres die pocket nog wat lang gelaten zodat ik nog wat kanten op kan.
Door de vorm van de body en het ontbreken van een "extended upper horn" zit de hals eigenlijk maar erg kort in de body. Een beetje zoals een SG. Achteraf bekeken had ik dus misschien moeten kiezen voor een tenon aan de hals of set neck.
Ik kan nu
1) zo'n hoekige strat/tele neckpocket laten staan en dan de hals lijmen of schroeven. Ik wil eigenlijk lijmen.
2) de hals er in lijmen en dan een geleidelijker overgang maken. Dit kan dan op :
a) een PRS achtige manier, hoewel ik dat niet zo heel mooi vind.
http://www.dreamguitars.com/products...mages/heel.jpg
b) hem helemaal smooth maken zoals hieronder, maar ik vind dan alles wel erg zwak worden ben ik bang.
http://www.jbacklund.com/jbd/jbd-100/Dsc03392.jpg
Hier foto's van het "vlees" dat ik nog heb om mee te spelen:
http://i138.photobucket.com/albums/q...psbe9b6eb4.jpg
(hier zie je al wat potlood streepjes van een prs-overgang op getekend)
[IMG]http://i138.photobucket.com/albums/q...ps1cb360ed.jpg[/IMG]
En hier zie je dat hij maar heel kort in de body zit. Dat moest helaas echt zo, het was enorm schipperen om me aan de originele tekening te houden en er een werkbare scale uit te persen...
[IMG]http://i138.photobucket.com/albums/q...ps31f79a63.jpg[/IMG]
De vorm van de gitaar (symmetrisch) vraagt denk ik om een hiel zoals op de PRS. Wat vinden jullie?
Geen PRS hiel maken, ga je spijt van krijgen. Ik had dit ook, maar ik ben blij dat ik de hiel heb aangepast.:)
Wat dan wel? Toch een fender rechthoekige pocket? Of toch een smooth heel? Ik vind zo'n smooth heel erg mooi als je hem als het ware kunt uitwaaieren naar de asymetrische hoorns. Maar dat heb ik hier helemaal niet (helemaal geen hoorns eigenlijk :D )Citaat:
Oorspronkelijk geplaatst door Hoogie
Zon smooth heel vind ik eigenlijk wat meer bij een wat organischer ontwerp passen
Misschien zoiets en de neckplate verzinken? Er komen al diverse metalen delen op dus mij lijkt het wel passend bij het ontwerp. Misschien kan je die neckplate nog een aparte draai geven
http://t1.gstatic.com/images?q=tbn:A...W1PimEFk8rg6l7
Ik zou voor een hiel gaan die redelijk smooth is en toch zoveel mogelijk "vlees" heeft.
Ik zal ook proberen om het design van de body verder door te trekken in de hiel (de rondingen die op da achterkant van de body zitten) zodat het nagenoeg 1 deel is. Best wel een uitdaging:D Maar als ik het topic doorlees moet dat geen probleem zijn.
zelf zou ik het zo simpel mogelijk houden, fender way schroeven met extended heel. Eventueel wel de pocket op de kop afronden om wat in de feel van de body te blijven.
Geen kritiek maar ik vind het wel gek dat je daar nu pas mee komt terwijl je al de rest zo supergrondig doet. Maa komt zeker goed !
Die hiel van PRS is ook alleen maar zo groot omdat, heb ik mij laten vertellen, dit dode punten op de hals verhelpt. Vroeger was dit anders, zat die overgang verder naar achteren. Ik heb er zo een en die heeft wel een dode plek op de hals (12 positie op de g snaar). Je zou het oude model kunnen gebruiken, dus wel lijmen, maar dat blok op de hals zoals de oude PRS-en maken. Speelt als een trein wmb.
H.
De hiel maakt me niet zo uit. Maar mooie bussen gelijmd in de hals en afmonteren met bouten. Vind ik net effe mooier dan met schroeven. Geeft toch een serieuze en stijvere verbinding. Helemaal mooi als er stalen of koperen bussen in de body zitten waardoor de bouten lopen...
De rest van je werk schreeuwt kwaliteit. Zou die laatste paar meters ook die kwaliteit geven..
Dank voor het meedenken allen!
@Barno : Waarom ik er nu pas mee kom? Ik denk hier juist al heel lang over na maar ik kwam er gewoon niet uit, ik had moeite om het me voor te stellen wat het beste zou zijn. Uiteindelijk dacht ik "voor de modellen met een carve aan de voorkant, is een smooth hiel met gelijmde hals misschien het mooist en voor de platte planken juist een geschroefde hals maken met Fender pocket".
Ik had het dus uitgesteld tot ik op dit punt zou zijn en het een beetje in het echt kon bekijken.
Ik had me dus voorgenomen om te lijmen en een mooi verloop te maken. Maar ik denk dat het niet klopt. Dus de neckplate (maar dan niet een standaard plate) spreekt me toch wel erg aan en ook gewoon schroeven is niet verkeerd. Ik ga nog even schetsen en broeden hier op :) Dank!
Word de hals blank of meegekleurd met de body?Dit zou voor mij de keuze bepalen tussen geschroefd of gelijmd. Eigenlijk zou ik voor deze body kiezen voor gelijmd met een lange tenon en een lp-jr hiel. omdat het er dan het meest logisch uit ziet. de halsbevestiging lijkt nu niet geheel logisch en stevig...als is die dat ws wel.
Ik had het zelf ook al gezegd, "Achteraf bekeken had ik dus misschien moeten kiezen voor een tenon aan de hals of set neck".
Als ik het helemaal opnieuw zou moeten doen, zou ik dat waarschijnlijk doen. Ik zit nu net te tekenen op een neckplate waarin de vorm van de gitaar terug komt. Ik ga denk ik een proef-plaatje maken of gewoon uit papier uitknippen om te kijken hoe het staat.
De body verhoging infrezen zodat er een neck plate in de zelfde druppelachtige vorm in kan. Past qua looks perfect bij alle andere RVS delen. (quick&dirty prutsplaatje.........de vorm van de headstock plus minus omgekeerd terug laten komen in de neckplate)
https://lh5.googleusercontent.com/-f...h373/image.jpg
kijk zo kennen we je weer! met jouw spullen zou je m zelfs in dikte kunnen laten verlopen zodat ie in de body ronding overloopt
Daar had ik ook al aan zitten denken.Citaat:
Oorspronkelijk geplaatst door Napoje
Ik had intussen een opzetje gemaakt voor een neckplate. Nou heeft John voor dit model telkens een speelgoed-achtig raketje getekend, en wel deze :
http://i138.photobucket.com/albums/q...psfbd7d319.jpg

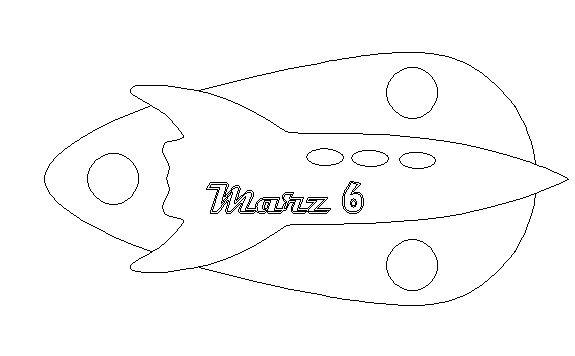

...en die zou ik dan in een neckplate kunnen verwerken samen met de bekende druppelvorm (de letters zien er misschien raar uit, maar het gaat er om wat je weg freest dus ik teken waar het binnen de lijntjes moet gebeuren):
http://i138.photobucket.com/albums/q...ps7dce8f23.jpg
Echter...intussen heb ik met John contact gehad en hij wil de hals ook aan de achterkant in dezelfde kleur als de body. Dus dan vind ik een Fender achtige pocket weer niet zo mooi. Ok, eerst maar eens eten :)
Ai ...
Dat wordt een nieuwe hals met tenon???
s.
Of gewoon deze hals met een scarfjoint verlengen.Citaat:
Oorspronkelijk geplaatst door stijnkenens
Ha, dat is nog geen slecht idee, gewoon heel schuin weg schaven tot aan de trussrod, en daar dan een nieuw stuk tegen, als het dan toch dekkend gelakt wordt ...
s.
Dat was dus precies mijn gedachte. Je ziet er toch niets mee van als het gelakt is en qua stevigheid twijfel ik er niet aan.
Zo snel geef ik het nog niet op haha. Maar het laatste bericht van John over dekkend lakken aan de achterkant heeft wel invloed op wat te doen.Citaat:
Oorspronkelijk geplaatst door stijnkenens
Ik zit nu ook te denken aan een hiel zoals op een akoestische gitaar, met de vorm van de omgekeerde druppel en deze direct breed uit laten waaieren naar de hals. Dus deze vorm
http://i138.photobucket.com/albums/q...ps3c8fe253.jpg
....en dan als een akoestische uitwaaieren (wat uiteraard heel snel gaat omdat het niet zo'n hoge hiel is).
http://www.tsiorba.com/wp-content/up...cap-detail.jpg
Maar ik moet dat even beter uitwerken en misschien even een proefje doen op een ander stuk hout om te zien of dat wel mooi zou zijn.
Ach ja, ik vind het nooit zo erg om keuzes onderweg pas te maken : de ene keer pakt het juist verrassend uit. Maar de andere keer.... ;)
En de metalen 'faceplates' zijn binnen, officiële opdracht geworden bij het bedrijf van DanielW :) (ik moet de prijs nog horen :soinnocent: )...
Daniel heeft er 1 al voor me gepolijst als ene spiegel maar die plaat ligt nog bij hem thuis. De rest hoeft niet gepolijst te worden, want die ga ik "engine turned" finishen.
Hier 2 verschillende platen voor de Marz-6 (ik maak ook nog een plaat in red tortoise)
http://i138.photobucket.com/albums/q...ps357ab6a5.jpg
De faceplate voor het JB700 - Katalina model (hij ligt op z'n kop)
http://i138.photobucket.com/albums/q...ps1b418d4c.jpg
Diverse control cavity afdekplaatjes
http://i138.photobucket.com/albums/q...psa1f30f4f.jpg
Zo diet het onbewerkte 2mm dikke RVS er uit
http://i138.photobucket.com/albums/q...ps8009cee1.jpg
Hier zie je mooi het met een laser gesneden is
http://i138.photobucket.com/albums/q...psebd17bcc.jpg
En nu mijn eerste proefrun met "engine turning", ik vind het zelf erg gaaf (ik moet nog even afbramen):
http://i138.photobucket.com/albums/q...ps6bf8f2bc.jpg
http://i138.photobucket.com/albums/q...psd55aab13.jpg
http://i138.photobucket.com/albums/q...ps37dc78f3.jpg
Super!! Die hiel/halsbevestiging komt ook wel goed zo te zien. dat soort "puzzels" geven vaak de coolste oplossingen!
Die Backlund boft maar... (kan hij trouwens wel gitaar spelen of is ie alleen ontwerper?)
Ja, hij speelt gitaar :DCitaat:
Oorspronkelijk geplaatst door Napoje
Ik heb een filmpje op photobucket gezet, even kijken of dat wil, nog niet eerder gedaan daar...
EDIT : ik kreeg hem via photobucket niet goed, dus toch maar op youtube.
https://www.youtube.com/watch?v=MB_Gm8vWSTU
http://i138.photobucket.com/albums/q...ps8b6756da.jpg
http://i138.photobucket.com/albums/q...psc09671e5.jpg
Ongelooflijk hoeveel detailwerk je in deze gitaar steekt. Dat met die rondjes in het staal ziet er mooi uit.
...nog even een plaatje van de faceplate voor het andere model van John
http://s3images.coroflot.com/user_fi...jybr8tmqzC.jpg
http://i138.photobucket.com/albums/q...ps0b8233e8.jpg
Prachtig allemaal!
Kan je er nog wel afstand van doe als ie af is?
geen zorgen.... :DCitaat:
Oorspronkelijk geplaatst door Napoje
https://www.youtube.com/watch?v=X4JVcvR7IM0
https://www.youtube.com/watch?v=s6gpXiI81U4
prachtig werk!
(wat voor lasercutter is er gebruikt? het is wel een straffere dan diegene die ik kan gebruiken (die raakt niet door staal))
Ik zal eens vragen welk soort lasersnijmachine ze hebben en met name hoeveel watt de laserbuis is.
Ik had namelijk al zitten zoeken of ik niet (in mijn simpele gedachten) een laserbuis kan kopen en die aan mijn bestaande cnc machine bevestigen, ik heb immers al een x/y/z gestuurde machine dus dan er ook wel wat anders aan hangen dan een frees :D Maar ik lees dat je voor een beetje snijden door metaal minimaal 150W nodig hebt (en nog een co2 gas of iets anders als toevoer) maar vermoedelijk heb je nog veel meer vermogen nodig om door RVS te komen.
Verder zou je rvs kunnen snijden met plasma of met water. Volgens mij is een watersnijder het mooist maar onbetaalbaar. Plasma is ook minstens vele duizenden euro's en ik heb geen idee van de kwaliteit.
Dit kwam ik na een beetje googelen tegen. http://www.cncmi.net/Waterjet%20vs.htm Wel interessant. Staat ook wat over gebruikskosten trouwens.
Dat is een erg mooi overzicht met alles naast elkaar, erg interessant. Vooral dingen die je bij machine fabrikanten niet leest zijn interessant (bijvoorbeeld de afvoer van het vervuilde water bij watersnijder, dat gaat vast en zeker milieuvergunningen vereisen).Citaat:
Oorspronkelijk geplaatst door MyGreenLady
Ik zoek de afgelopen 2 jaar met regelmaat over dit onderwerp, het blijft me trekken. Het is nou niet zo dat ik zomaar zo'n machine kan aanschaffen helaas, maar als ik weer voor de keus kom voor een nieuwe auto dan kies ik liever voor een oud 'gebakje'+nieuwe machine ;)
Ik zou zeggen: leer eerst gewoon machinebankwerken. Je kunt heel veel metalen onderdelen (RVS, Alu, staal) met beperkte middelen vormgeven. Ga zagen, vijlen en boren en kijk dan eens waar je beperkt wordt in de uitvoering. Bj hout werk je uiteindelijk toch ook het liefst met een eenvoudige bovenfrees, dus waarom zou je bij metaal geen eenvoudig gereedschap gebruiken?
Klopt, je hebt helemaal gelijk hoor! Ik liet me even meeslepen in de discussie hierboven over lasers en zo maar ik ben de eerste jaren nog niets van plan. Ik ben intussen al bezig met kleine dingetjes, gisteren bijvoorbeeld lopen experimenteren met een speciale schuurschijf in de boorkolom voor het schuren en ontbramen van rvs. Erg leerzaam, ook de juiste toerentallen en dergelijke lijken tot nu toe veel belangrijker te zijn dan bij houtbewerken. En ook gisteren geprobeerd om een 2mm dik maar heel klein plaatje zo te buigen dat het in de holling van de gitaar past (foto's volgen vandaag denk ik nog wel). Ik had het gisteren al eens geprobeerd met een lijmklem : geen beweging in te krijgen. Ik ga nu een mannetje/vrouwtje mal maken (eerst maar even van hout op het lintzaagje) en dan in de bankschroef. Ben benieuwd :)
Ok, dat ging toch makkelijker dan ik dacht.
Ik moest het jack-input plaatje in de holle vorm van de body zien te krijgen. Dat lukte gisteren totaal niet, 2mm rvs is hard! Ik had gisteren een opstelling met een lijmklem.
Het probleem:
http://i138.photobucket.com/albums/q...psc3227897.jpg
Zojuist even een mannetje/vrouwtje blokje hout gemaakt:
(op de foto zie je wat ondersteunende blokjes onder de bankschroef liggen zodat alles mooi blijft liggen)
http://i138.photobucket.com/albums/q...ps94105945.jpg
Het plaatje er tussen en klemmen maar. Je hoort wel wat hout kraken maar gaat prima :)
Resultaat:
http://i138.photobucket.com/albums/q...ps4e23a73b.jpg
http://i138.photobucket.com/albums/q...ps5ce8fd74.jpg
http://i138.photobucket.com/albums/q...psa818304f.jpg
klasse, dat input plaatje!!
ik zit met zelfde situatie met mijn guttlins qua vorm daar. als ik een plaatje gebruik is het dus gewoon plastic dat ik vervorm boven het gasfornuis :)
dit wordt een masterpiece en backlund mag je op zijn blote knietjes dankbaar zijn, ook voor de designtechnische meerwaarde die je eraan geeft door constructie van die details zoals halsverbinding enz...
Halsverbinding? Ik heb juist het gevoel dat ik daar heb lopen klunzen en een tenon had moeten kiezen :makeup:Citaat:
Oorspronkelijk geplaatst door barno
EDIT :
Barno, als je een rvs plaatje wilt hebben, ik heb nog de nodige reserve en ook andere vormpjes ineens laten snijden (dat maakt op het geheel toch niet uit). Op de foto nog onbewerkt ruw natuurlijk
http://i138.photobucket.com/albums/q...psa0029ea6.jpg
