Deze hebben de werkbank inmiddels verlaten:
http://i63.tinypic.com/2yo1s2e.jpg
En afgeleverd:
http://i66.tinypic.com/dpz22t.jpg
Deze ligt dit weekend op de werkbank:
http://i65.tinypic.com/2iw96ko.jpg
Printable View
Deze hebben de werkbank inmiddels verlaten:
http://i63.tinypic.com/2yo1s2e.jpg
En afgeleverd:
http://i66.tinypic.com/dpz22t.jpg
Deze ligt dit weekend op de werkbank:
http://i65.tinypic.com/2iw96ko.jpg
@ Barno
merk je nu ook veel klankverschil met gebruik van een houten brug?
(en wat een bijzonder ogende pickup)
Is dat zelfbouw of heb je alleen de haribo accentjes aangebracht?Citaat:
Oorspronkelijk geplaatst door DaanW
verschil houten brug zit 'm vooral in minder sustain en minder harde attack en iets warmer vergeleken met metalen brug met dikke studs. Deze is voor Duke Robillard en hij wil 'm vooral gaan gebruiken voor jazz en swing. Gitaar heeft van zichzelf trouwens al veel sustain.
Pu is eigen ontwerp. Blade pu met specs die zitten tussen strat en p90 pu. Vooral de alu behuizing maken is veel werk (qua gereedschap niet echt goed voorzien op metaalbewerken)
Zelfbouw uiteraardCitaat:
Oorspronkelijk geplaatst door Erik de Perik
http://i66.tinypic.com/2e4l0uq.jpg
http://i65.tinypic.com/261hpg5.jpg
http://i65.tinypic.com/35m4nb4.jpg
OK....! Dan zeker mooi gemaakt...!!
die nieuwe pickups doen wel wat hoor, prachtige build. hoop niet dat je het als zeuren ervaard, maar vraag me af hoe het zou staan met alleen een neckpup (esquier wiring) en bakeliet slagplaat.
deze wordt mijn nieuwe live axe en dan heb ik twee pu's nodig. Ik heb twee andere modellen (joker en helectrix) die standaard één hals pu hebben. Bakelieten plaat: wil ik al tijdje doen maar vind geen materiaal.Citaat:
Oorspronkelijk geplaatst door no 1 hops
Deze bijvoorbeeld?
https://www.guitar-parts.nl/slagplaa...ts-pg-0095-038
O, wacht. Niet op voorraad. Maar toch...
Ik weet niet als bakeliet makkelijk te schuren/polijsten is, maar misschien kun je anders eens met een oude bakeliet speelplaat aan de slag gaan, Barno? Dergelijke platen zijn soms voor een prikje te vinden bij brocanteurs of kringloop..
Of anders eens informeren hoe dik deze of deze platen (iets groter) zijn?
Tee.
Ron Kirn had een keer een luie zaterdag en gaf daarvan een verslag:Citaat:
Oorspronkelijk geplaatst door barno
http://www.tdpri.com/threads/another...arolite.81959/
tx voor de link Tee!Citaat:
Oorspronkelijk geplaatst door loose-fur
Deze link spreekt over nog veel meer formaten (tot 1,00 x 1,20 meter), Barno. Met helaas een dikte die varieert van 4 tot 5 millimeter, en dus wellicht te dik als slagplaat.
Heb vroeger héél vaak laminaat (formica) dunner geschuurd met de breedbandschuurmachine (zelfs tot op enkele tiende millimeter), ging heel vlot. Zou voor bakeliet ook wel werken, vermoed ik, lijkt me immers iets minder hard dan laminaat.
Schenkt dit bovendien geen perspectieven als complete body/top? Ik zie reeds een fraai gepolijste Guttlin Bakelite voor me..
Tee.
ah cool. nee dikte is geen probleem, zelfs goed. de oude bigsby gitaren hadden ook bakelieten slagplaat en ornaments die met een mooie radius werden afgerond. ganse top, ja tof :) maar is bakeliet niet nogal zwaar?Citaat:
Oorspronkelijk geplaatst door loose-fur
Bakeliet (1,34) is ongeveer even zwaar als bijv. pvc (1,40), maar abs is lichter (1,06).
Dan moet een esdoorn top met iets van 0,7 kg/dm³ inderdaad op de helft van het bakelieten gewicht komen.
Maar met een holle 'Danelectro-achtige' constructie moet het gewicht toch binnen de perken kunnen blijven?
https://medias.audiofanzine.com/imag...963-776730.jpg
Zo iets, ongeveer.

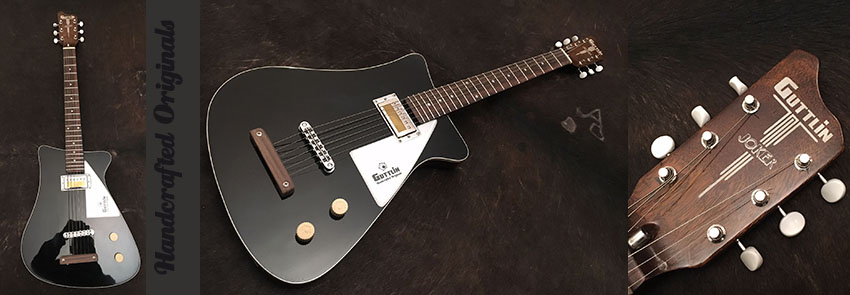

http://www.guttlin.be/pics/Gutt%20mo...ER%20BLACK.jpg
Of zo iets..
Tee.
https://uploads.tapatalk-cdn.com/201...23e0e5b846.jpg
https://uploads.tapatalk-cdn.com/201...1a423e890d.jpg
Op de werkbank (keukentafel):de warmste gitaar, een project voor het goede doel. Deze wordt verloot tijdens de warmste week van studio Brussel tvv het berrefonds vzw. (Meer Info op https://www.facebook.com/dewarmstegitaar/)
Momenteel aan het polijsten en assembleren zodat ze morgen mee kan naar de DGBM, enkel de elektronica laat nog op zich wachten. Stijn (Kenens) was zo sympathiek om voor te stellen de elementen samen te wikkelen . Maar dat zal voor in de loop van november zijn. Eind december wordt deze dan verloot en gaat ze naar de (hopelijk) gelukkige winnaar.
Grtz
Verzonden vanaf mijn iPad met Tapatalk
Neckthrough. En ja, dat is shell pink van voren en al de rest goud...
https://farm5.staticflickr.com/4571/...eeea76f8_o.jpg
Ook de muurhaak om het fraaie ding aan op te hangen is mooi in z'n eenvoud, Barno. Zelfbouw?
Tee.
ja, maar niet ikzelf, een vriend. Ik kan niet lassen. Wil ik nog es leren.
Een van mijn prototype gitaren opgeofferd om een pickup tester te maken. Geweldig handig: pu erinschuiven, connecteren en go.. Is enkel bedoeld om mijn eigen pu's in the testen, andere kan eventueel ook.
https://farm5.staticflickr.com/4587/...9b645c3a_o.jpg
De connectors werk ik bij gelegenheid nog wel es in de gitaar.
In alle eerlijkheid?
https://scontent.fbru2-1.fna.fbcdn.n...c0&oe=5AB8F065
Ik zou ze godver kopen voor de doos alleen!
Tee.
:) ja de doos staat min of meer op punt. de pu's nog niet helemaal. Het aluminium van de cover heeft echt wel invloed op het magnetisch veld, tricky , dus nu een versie gemaakt die dat dat incalculeert. Maar we komen er wel.
Omdat er in het midden minder tot geen cover boven de windingen zit en bij de E-snaren juist meer cover direct boven de wikkelingen?
Tapabitch!
ik weet niet of het door de nabijheid van het alu bij de pole is of dat het komt door het alu boven de windingen maar ik heb met die ruitvorm (zowel bij blades als met poles) regelmatig last van een te zwakke dunne e. bij de dikke E hoor je het niet. bij dunne wel, het is subtiel maar eens je erop gaat letten. Deze versie is wel goed in balans:
https://farm5.staticflickr.com/4643/...0059aa64_o.jpg
En bij de E-snaren aan de onderzijde een extra ondersteunend minimagneetje?
Tapabitch!
met de bow tie cut out is het opgelost. minder mooi dan de ruitvorm maar klank prevaleert.
Eerst klank, dan looks!
Tapabitch!
Interessant. Aluminium doet op zich niets met statisch magnetisme, het wordt niet aangetrokken door de magneet (tenzij het een legering met een ferro-materiaal is). Maar het beïnvloedt wel een wisselend magnetisch veld en dat heb je hier natuurlijk.Citaat:
Oorspronkelijk geplaatst door barno
http://billlawrence.com/Pages/Pickup...terference.htm
legt denk ik wel wat dingen uit
op zich alles wat hier staat geeft een beeld wat meespeelt in pickups en geluid
http://billlawrence.com/Pages/All_Ab...ickupology.htm
ah, het kind heeft een naam: eddy current. ik heb weinig tot geen kennis van electriciteit dus I go by trial and error, maar het is leuk om te lezen dat mijn proefondervindelijk vermoeden wetenschappelijk te onderbouwen is.
Verder kan ik onderschrijven wat hier staat:
"Are eddies good or bad?I compare eddies with salt in a soup. One of the sweetest sounding Strats I ever played was a �65 Strat which had a .025� stamped sheet aluminum plate as shielding under the pickquard. No loss of highs at all, but the higher midrange was slightly reduced. I use eddy current interferences to fine-tune pickups, but interpreting the specs of a pickup is as complicated than reading an EKG!"
Het leek mij bovendien niet onlogisch dat er enige invloed zou zijn van de alu cover gezien de ALnico magneet maar ook dat was enkel een hunch
Vorig jaar door iemand een linkshandige suhr modern body van mahonie en maple laten frezen. Ik had hem eerst charcoal gestaind met clou en nu vond ik het wel weer eens tijd voor wat nieuws.... https://uploads.tapatalk-cdn.com/201...01f8dbe611.jpg
Verstuurd vanaf mijn SM-G930F met Tapatalk
vergeet daarbij niet dat BL benoemd dat m.b.t shielding een inch dikke koper plaat minder doet dan een dunne laag alufolie.Citaat:
Oorspronkelijk geplaatst door barno
verder zie je op TDPRI veel discussies over het goedkope pickupmerk Donlis, wordt ook veel besproken wat de invloed is van een nickelsilver kapje of een koper chrome kapje, zelfs het materiaal van de onderkant van een tele brugpup, of de baseplate van een humbucker lijkt invloed te hebben.
o ja, toen ik de prachtig vormgegeven naam van het doosje las las ik het verkeerd: Barber en mijn gedachte daarna, cuts like a knife ;-)
hallo mensen,
ik erger me er al heel lang aan:
waarom verschijnen de laatst geposte onderwerpen, helemaal aan het eind, en niet aan het begin van de thread, zoals bij een normaal forum?
Klik bovenaan op Gebruikersinstellingen,Citaat:
Oorspronkelijk geplaatst door gitaargerrit
klik links op Opties wijzigen,
klik op Weergave discussies: nieuwste eerst.
:ok:
Des goûts et des couleurs, on ne discute pas (al verklap ik je graag dat ik 'em geweldig vind), Barno, maar op zo'n sterk staaltje vakmanschap en eigenheid zou iedereen hier minstens met drie uitroeptekens moeten reageren!!!
Tee.
Ik kan me volledig met de vorige spreker aansluiten, het vakmanschap druipt er gewoon vanaf.
T ziet er prachtig uit.
Die pickups hebben echt een geweldige look, als die klinken zoals ze eruit zien.....!!!
Echt knap werk Barno.
