Deze gitaar (en die andere trouwens ook, de JBD-700) moet dus straks ongelakt naar Amerika. Daar gaat dit bedrijf ze spuiten. Dus ik wil de gitaar natuurlijk wel een keer hier in elkaar hebben en de elektronica aansluiten, maar eenmaal in Amerika moet alles weer los voor het spuiten en daarna weer vast. En John Backlund kan zelf niet echt iets aan gitaren doen (hij ontwerpt maar (ver)bouwt zelf niets).

Ik ga dus alles met connectoren oplossen. Ik zit wat uit te werken en misschien een gekke vraag maar zou je ook sommige onderdelen met koperen staafjes aan elkaar kunnen solderen? Dus geen draad maar massief koper zonder buitenmantel? Of geeft dat problemen/storing. Ongetwijfeld gaat iemand vragen "waarom zou je dat doen" maar ik ben nog met wat ideeen aan het spelen en ik vind het leuk om het netjes te maken en eigenlijk vind ik draden nooit erg mooi staan. Dus met staafjes kan ik het superstrak maken (in mijn fantasie althans ;)).

(ik zal uiteraard de gehele ruimte shielden).

Lijkt me geen enkel probleem.

Citaat:

---

Oorspronkelijk geplaatst door aaronstonebeat

Lijkt me geen enkel probleem.

---

Dank Mark, ik hoopte al dat jij zou reageren :) :ok:

Met alle genoegen, ik vind het een geweldig project!

Koper is een uitstekende geleider. Zolang je zorgt dat niets onverhoopt/oneigenlijk contact maakt, is er niets aan de hand; het feit dat er geen isolatie rond de verbindingen zit, betekent niets; dat is alleen handig als dunne draadjes tegen elkaar kunnen komen.

Leuk, dan ga ik kijken of ik iets kan fabriceren met (gedeeltelijk) vaste verbindingen ;)

Erg mooi gedaan Cocobolo! En even over dat solderen met die koperen staafjes, ik had er wel een isolatielaagje omheen gelegd, een stukje krimpkous of iets dergelijks. Ik weet niet waarom, maar ik heb een beetje een raar gevoel bij niet-geïsoleerde geleiders... Just sayin'...

Citaat:

---

Oorspronkelijk geplaatst door Gerard1793

Erg mooi gedaan Cocobolo! En even over dat solderen met die koperen staafjes, ik had er wel een isolatielaagje omheen gelegd, een stukje krimpkous of iets dergelijks. Ik weet niet waarom, maar ik heb een beetje een raar gevoel bij niet-geïsoleerde geleiders... Just sayin'...

---

Ik weet wel waarom: als de geleiders elkaar niet kunnen raken, is isolatie niet nodig. Ik heb daar geen ander gevoel bij dan zekerheid.

Op printplaatjes zijn al die baantjes toch ook niet geïsoleerd? Of is dat een heel ander verhaal, met klokken en klepels? :hide:

De baantjes op een printplaten kunnen geen kant op vandaar :)
Inderdaad Marc zekerheid is het gevoel, als Cocobolo zekerheid wil gebruikt ie toch gewoon installatiedraad is geïsoleerd en is massief, best off both worlds :ok:

zekerheid is voor pussies! :) lijkt me cool, die koperen verbindingen. je kan ze ook nog in een art deco motief buigen :)

Citaat:

---

Oorspronkelijk geplaatst door barno

zekerheid is voor pussies! :) lijkt me cool, die koperen verbindingen. je kan ze ook nog in een art deco motief buigen :)

---

Barno, jij begrijpt het :ok:
Je ziet er natuurlijk helemaal niets van, maar het lijkt me gewoon stoer. Heeeeel klein beetje steampunk (voor mensen die dat niet kennen, google eens naar afbeeldingen, echt leuk )

Je zou, met al jouw cnc ervaring 3 lagen in dun hout kunnen frezen waarin je koperdraad legt. Gestapeld vormen ze dan samen een houder voor de pots en switch en de banen kunnen elkaar kruisen. Zo krijg je 1 blok dat je zo in de cavity zou kunnen laten zakken. Eventueel tussen de lagen shielden. Zo zie ik het een beetje voor me.

Citaat:

---

Oorspronkelijk geplaatst door Tabula Rasa

Je zou, met al jouw cnc ervaring 3 lagen in dun hout kunnen frezen waarin je koperdraad legt. Gestapeld vormen ze dan samen een houder voor de pots en switch en de banen kunnen elkaar kruisen. Zo krijg je 1 blok dat je zo in de cavity zou kunnen laten zakken. Eventueel tussen de lagen shielden. Zo zie ik het een beetje voor me.

---

Het probleem is dat de verschillende cavities alleen met geboorde kanaaltjes zijn verbonden. Dus 1 aan de voorkant (pickups, die hangen aan de slagplaat), dan via een boorgaatje naar een aparte cavity aan de achterkant voor de 5-way switch, van daar weer met een boorgaatje naar de lager gelegen cavity voor de potmeters en van daar weer met een boorgaatje naar de jackplug. Dus ik zal OF alles met connectors moeten bevestigen die door de gaatjes passen (onwaarschijnlijk dat dat lukt) OF gewoon accepteren dat er een paar setjes aan onderdelen los komen (met meerdere connectoren dus).

Zie hier de achterkant met 3 van de 4 te verbinden ruimtes
http://i138.photobucket.com/albums/q...ps7300ebad.jpg

Ik wil eigenlijk kijken of ik een koperen bakje kan maken dat ik in in die grootste cavity kan laten zakken. Daar zit dan 1 connector aan voor naar de jackplug en 1 richting de 5-weg switch + vandaar weer door naar de voorkant.

hele dunne messing buis zou ook kunnen , dat swabbert misschien niet zo snel,
en nu ik d'r aan denk............ dan zou er ook een draadje in kunnen
(maar dan issie weer geisoleerd & kan er nix fout gaan,dat is vast de bedoeling niet :P )

Citaat:

---

Oorspronkelijk geplaatst door keesssst

.... & kan er nix fout gaan,dat is vast de bedoeling niet :P )

---

Precies, dat is niet de bedoeling :D
Het zijn 2 dingen door elkaar
1) ik vind het gewoon leuk (en meer niet) om eens te kijken of ik met massieve stangetjes e.e.a. kan verbinden. Geen enkele andere drijfveer.
2) vanwege het spuiten in Amerika, kan ik daarna niet helpen om alles in elkaar te zetten en dus wil ik dat het 'plug&play' gaat worden dmv connectoren

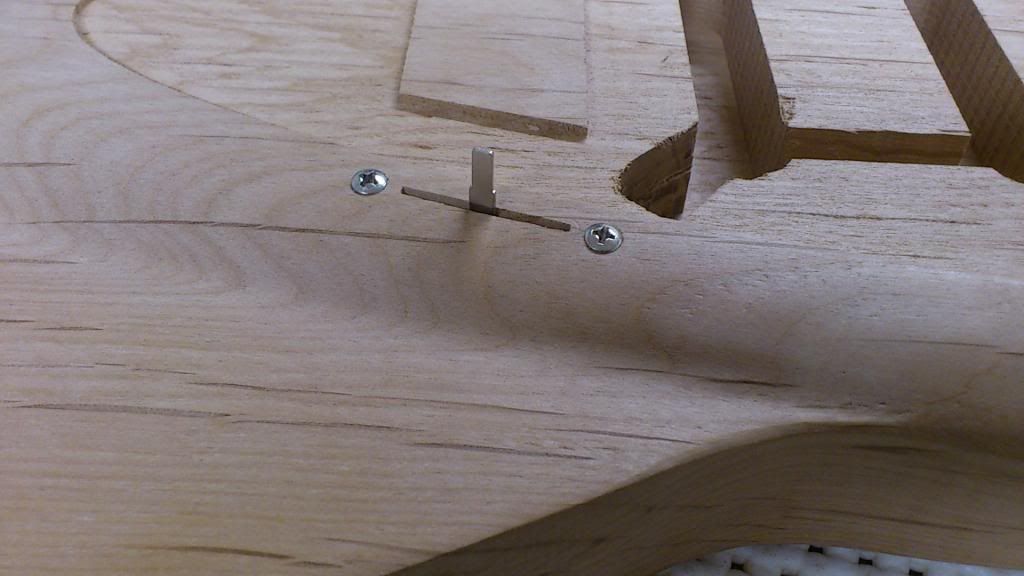

ik heb de 5-way switch opening aan de onderkant verder verdiept : vanwege de carve aan de voorkant was ik bang in de zijkant van het 'heuveltje' uit te komen dus dat had ik nog even uitgesteld. Maar nu eindelijk heel voorzichtig gedaan en het past
http://i138.photobucket.com/albums/q...psd8e6eaac.jpg

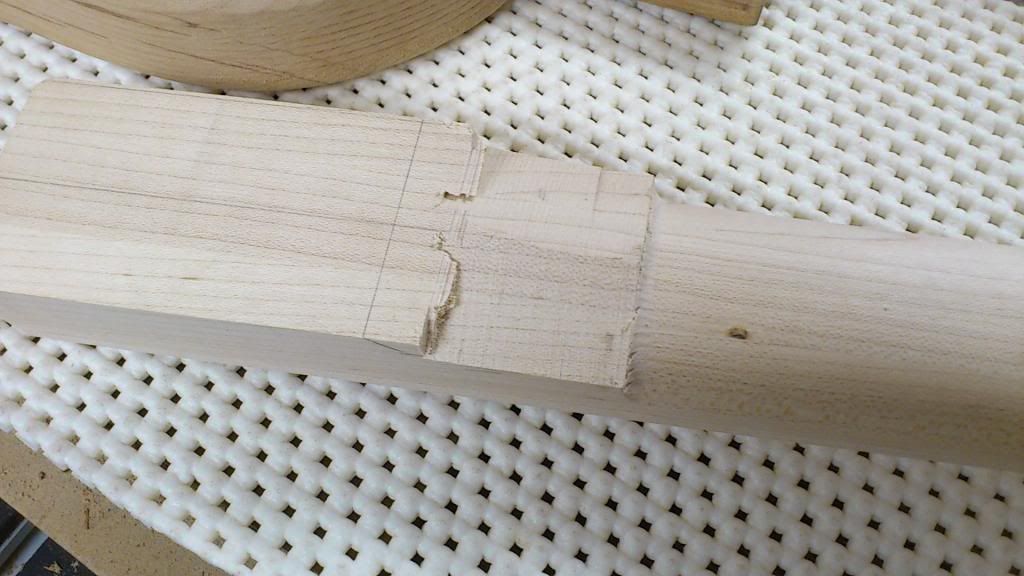

De hiel moest nog : eerst maar even grof materiaal weggehaald met de lintzaag
http://i138.photobucket.com/albums/q...psb35a73f2.jpg

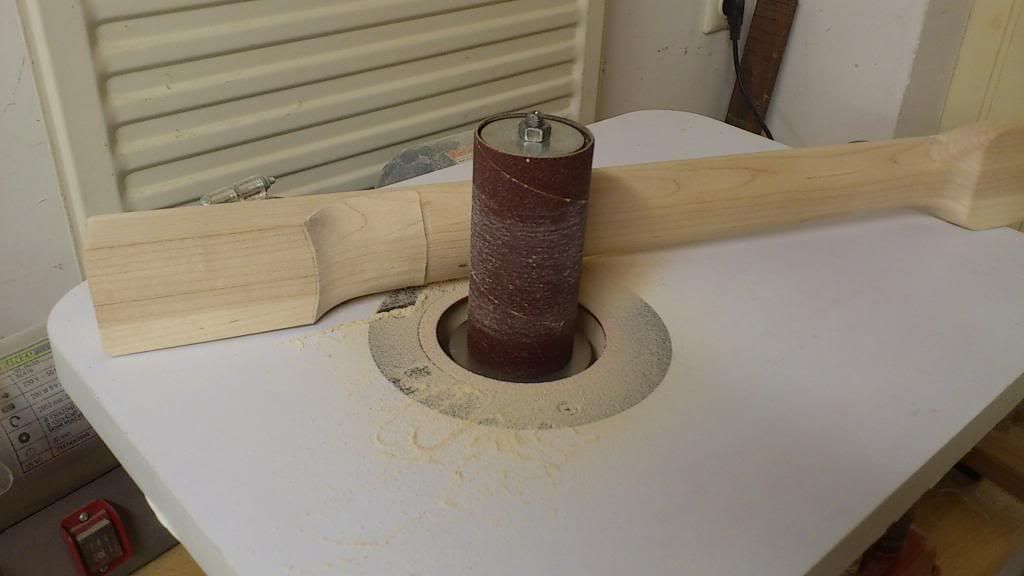

Zo'n schuurtol werkt toch wel erg makkelijk. Ik merk dat ik voor deze hals meer naar dat ding heb gegrepen dan naar (voorheen) schaven/vijlen/schuren. Maar je moet erg oppassen, het gaat erg snel.

http://i138.photobucket.com/albums/q...psb4eddc2a.jpg

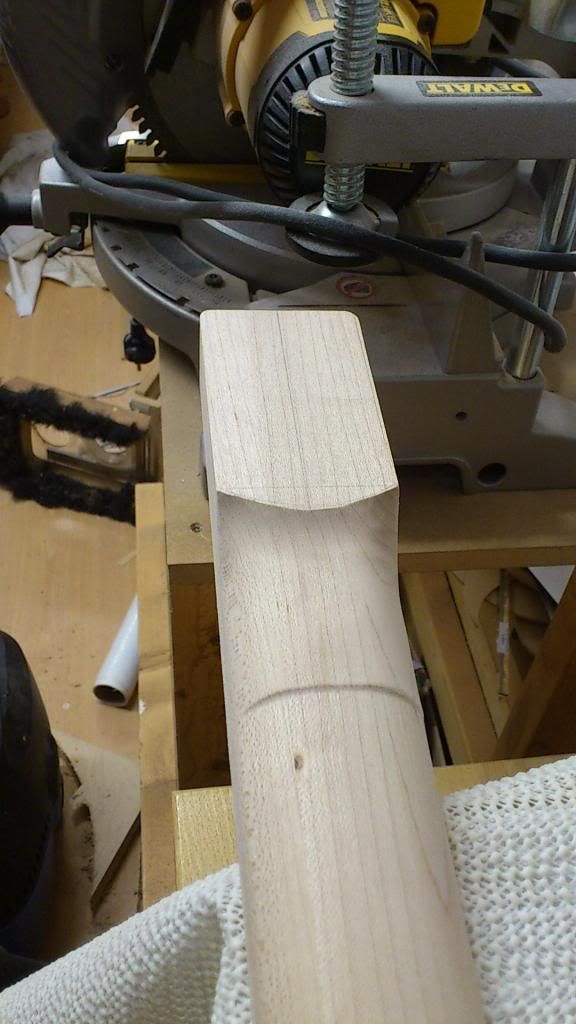

Het laatste met grof-naar-fijn schuurpapier gedaan
http://i138.photobucket.com/albums/q...psea357d67.jpg

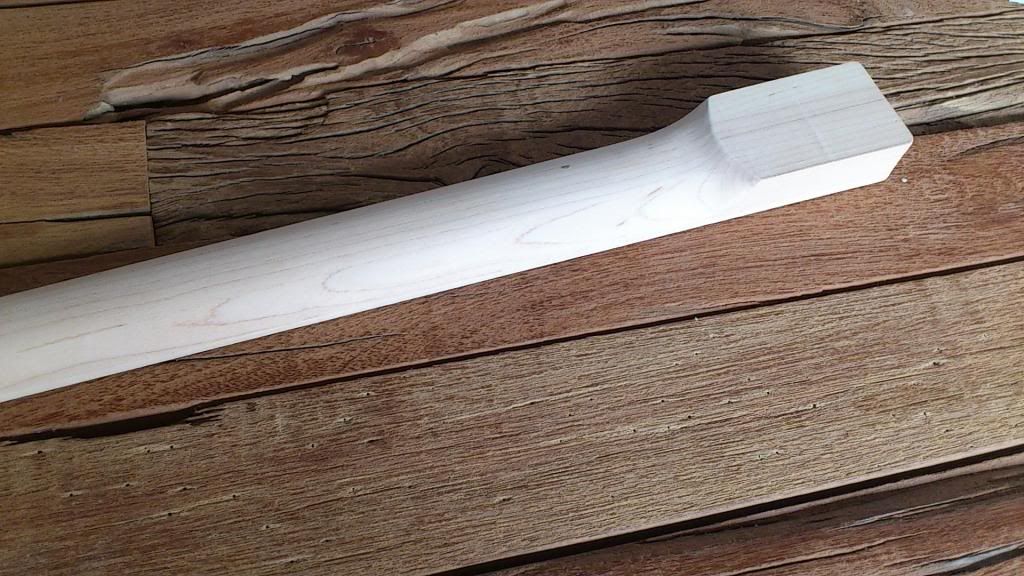

Bijna goed (maar nu ik er met mijn vingers overheen ga, voel ik toch nog wat plekjes dus ik ben nog wel even aan het schuren denk ik)
http://i138.photobucket.com/albums/q...ps028fd2ae.jpg

knap!

Ik moet dringend ook zo'n oscillerend ding hebben

Hoe langer ik er over denk, hoe leuker ik dat idee van die gesoldeerde stangetjes vind

Citaat:

---

Oorspronkelijk geplaatst door barno

...Ik moet dringend ook zo'n oscillerend ding hebben.......

---

Ik gebruik dat ding steeds meer en meer. Voor de headstock overgang is het een uitkomst maar je kunt er ook prima en snel een hals mee shapen. Ik heb er een keer een leuk filmpje over gezien op youtube, zal ik zo eens zoeken.
Oh ja, tip voor alles waarbij je schuurpapier gebruikt : koop voor een paar euro zo'n "spekzool" ding : even tegen het draaiende schuurpapier houden en al het schuurstof is er uit en je kunt weer als nieuw schuren. Het gaat een paar keer langer mee. Even zoeken waar je het kunt krijgen....
Hier bijvoorbeeld : schuurbandreiniger
Ik heb hem ergens anders gekocht, 6 euro geloof ik.

En als ik dan toch bezig ben.... ik heb veel lol van dit spul tegen "hete vingers" bij het vele schuren :
veiligheidstape


Ja, die machine....Ik heb hem ooit bij Herman Buitelaar besteld toen hij voor (uit mijn hoofd) 129 euro werd aangeboden. Hij is zelfs heel kort 99 euro geweest. Maar daarna nooit meer gezien. Ik ben komende vrijdag bij die winkel, ik zal ze eens vragen of ze die weer (voor dat bedrag ;)) op voorraad gaan nemen. Een aanrader!

Citaat:

---

Oorspronkelijk geplaatst door barno

...Hoe langer ik er over denk, hoe leuker ik dat idee van die gesoldeerde stangetjes vind...

---

Ga je gang! Ik heb de koper staafjes gisteren al besteld :)

thx m,
ja de enige reden waarom ik dat nog niet heb is, dat ze het hier nergens hebben, moet het laten opsturen of heel ver rijden.

ik heb dat filmpje net gevonden :
https://www.youtube.com/watch?v=3Dd188YXEbU

Barno, ik zie wel deze in Belgie :
cilinderschuurmachine
Helaas 180 euro.

Citaat:

---

Oorspronkelijk geplaatst door Cocobolo

Barno, ik zie wel deze in Belgie :
cilinderschuurmachine
Helaas 180 euro.

---

Hier istie goedkoper..

http://woodbizz.com/nl/triton-tsps-4...ine-450-w.html

thx both!

belgië is een groot land, die twee adressen zijn wat ver voor mij :) maar zie dat woodbizz levert voor 10 euro, i like that!
thx again

he marco,

is het miss niet een idee om overal vaste contacten in te maken net als een batterij houder.
dan heb je je slagplaat ook met contacten die weer aansluiten op de contacten van je gitaar.
kun je ook doen met b.v. je input ofzo.
geen idee of het makkelijk is of dat dat erg gevoellig is voor storing.
mar dan heb je complete componenten die makkelijk in elkaar te zetten zijn.

groetjes daniel

Citaat:

---

Oorspronkelijk geplaatst door danielw

he marco,

is het miss niet een idee om overal vaste contacten in te maken net als een batterij houder.
dan heb je je slagplaat ook met contacten die weer aansluiten op de contacten van je gitaar.
kun je ook doen met b.v. je input ofzo.
geen idee of het makkelijk is of dat dat erg gevoellig is voor storing.
mar dan heb je complete componenten die makkelijk in elkaar te zetten zijn.

groetjes daniel

---

Hi D
Good thinking. Of het idee iedereen zal aanspreken?
Ik heb pakweg 40 jaar geleden geëxperimenteerd met magneetjes. Het nadeel was, dat die destijds in verhouding groot waren. Als ze nu qua omvang kleiner zijn, kun je super simpel dingen (pups, verzin maar wat) in- en uitbouwen.
Vriendelijke groet, Gus

of gewoon draadloze pick-up's uitvinden :)

Het vaste contacten idee is ook wel leuk, maar het is niet een kwestie van een koperen railtje of zo (zoals in een racebaan), je hebt wat meer signalen te verdelen.

Ik ben net bezig geweest met het maken van een plaatje voor de string ferrules. Dat ging niet helemaal goed, de gaatjes boren in RVS op 1 lijn is toch verdraaid lastig. Ik had keurig met een centerpoint gaatjes geslagen maar ik verdacht er eentje al van dat hij net niet helemaal lekker zat. Als je daarna het gaatje boort dan zie je het meteen (oftewel : uurtje weg, prullenbak gevuld ;) ).

Citaat:

---

Oorspronkelijk geplaatst door Cocobolo

Het vaste contacten idee is ook wel leuk, maar het is niet een kwestie van een koperen railtje of zo (zoals in een racebaan), je hebt wat meer signalen te verdelen.

Ik ben net bezig geweest met het maken van een plaatje voor de string ferrules. Dat ging niet helemaal goed, de gaatjes boren in RVS op 1 lijn is toch verdraaid lastig. Ik had keurig met een centerpoint gaatjes geslagen maar ik verdacht er eentje al van dat hij net niet helemaal lekker zat. Als je daarna het gaatje boort dan zie je het meteen (oftewel : uurtje weg, prullenbak gevuld ;) ).

---

oefening baart kunst!! blijven oefenen marco haha

Ik laat me niet verslaan door een stukje dom (maar o zo mooi te polijsten) staal ;)

materiaal mag nooit winnen he haha

vervelend als het wegloopt , ik heb nu een centerboortje schachtmaat 8 voor bij de kolomboor,
(die zijn er in alle maten,maar in het wild komen ze vaak groter voor)
dat scheelt een slok op een borrel,vooral bij gare machines , zoals de mijne
rvs boren is tricky!

Hoe frees je eigenlijk zo'n mooi sleufje?

http://i138.photobucket.com/albums/q...psd8e6eaac.jpg

Omdat het "op een heuveltje" moest kon het niet met de frees.
Ik heb het gedaan door een rijtje gaatjes te boren (heeeel klein boortje), ruim binnen de uiteindelijk bedoelde breedte-maat. Vervolgens die gaatjes voorzichtig proberen te verbinden (boormachine klein beetje schuin en heel rustig de boor laten "frezen" totdat een heel dun vijltje erdoor kon. Daarna met dat vijltje het strak gemaakt. Duurt even maar als je gewoon rustig doet lukt het heel aardig vind ik.

Ik zie hier ook wel een toepassing voor een nieuw apparaat van m'n vader,
http://bin.ilsemedia.nl/m/m1fyg7swrmri.jpg

Gewoon een van de kleine, rechte zaagbladen erin laten zakken. :ok:

Het gaat allemaal wat langzamer de laatste tijd. Maar ik ben nu bezig met een massief koperen bakje. Ik heb het op allemaal manier geprobeerd te solderen maar het wil niet goed lukken. Ik had een gasbrandertje maar die gaf enorme vlammen (geen mooie blauwe vlam) als ik het voorwerp ging verhitten. Snap er niets van, net alsof het koper ingesmeerd was met terpentine of zo. Maar ik heb het even opgegeven en het anders gedaan. De schroeven ziet er niet uit, ik moet eigenlijk rood-koperen schroefjes zien te vinden. Of ze helemaal laten vervallen...
De naden moet ik ook nog netter afwerken.

http://i138.photobucket.com/albums/q...pseaa22bae.jpg

http://i138.photobucket.com/albums/q...ps452784a6.jpg

Met een grote soldeerbout (4o/60w)en s39 gaat het zeker lukken, harskern moet ook kunnen...

ik heb het ook wel geprobeerd met een soldeerbout maar misschien was de tip te klein of zo (en ja, ik had harskern soldeerdraad).

Moet flink heet zijn, die kleine "pen brandertjes" werken ook goed ook icm een soldeerbout om even de boel voor te verwarmen.
http://csimg.koopkeus.nl/srv/NL/0000...ket-et-200.jpg

Ik zal weer kort een update geven hier:
Busjes voor de tuners
http://i138.photobucket.com/albums/q...ps9428be10.jpg
De tuners met die mooie ouderwetse cream buttons
http://i138.photobucket.com/albums/q...psa5e51bf9.jpg
Fretten (nog niet klaar)
http://i138.photobucket.com/albums/q...ps7bdf6d49.jpg
Hulp blokje gemaakt voor de gaten van de string through holes
http://i138.photobucket.com/albums/q...ps85543c8f.jpg
De bekende oplossing van het align probleem door een 'centering pin' te gebruiken in de boorkolom
http://i138.photobucket.com/albums/q...ps4dea8eae.jpg

Voorkant (waar de brug overheen komt natuurlijk)
http://i138.photobucket.com/albums/q...psd5763138.jpg

http://i138.photobucket.com/albums/q...ps40431f40.jpg

Achterkant
http://i138.photobucket.com/albums/q...ps7fa2fe47.jpg

...en nog vergeten : de "faceplates" die ik laat snijden bij DanielW op het werk van 2mm dik RVS (faceplates niet alleen voor deze Marz-6 maar ook voor nog 2 gitaren van John Backlund).

Je kijkt naar de plaat met de gaten, de feitelijke onderdelen liggen in de krat op de vloer.
http://i138.photobucket.com/albums/q...ps9da4554e.jpg
