Is die fxl8 misschien (onbewust?) op momentary terecht gekomen ipv latching?
Dennis, zoiets denk ik. Het pedaal is ook veel te groot dus ik ben nu gewoon een kleiner alternatief aan het zoeken dat ik puur als channel switcher kan gebruiken. Maar het lijkt erop dat zelfbouw de enige optie is inderdaad.
Een complicatie wat betreft de amp footswitch is dat de JCM900 precies op het omgekeerde signaal naar distortion schakelt als de Recto.
Met andere woorden als de ene amp naar distortion switcht gaat de ander naar clean. De bedoeling als je over beide amps tegelijk speelt is uiteraard beiden clean óf beide distortion.
Ik wil een kanaal switcher pedaal bouwen wat ik met iedere amp combinatie kan gebruiken ongeacht of ze nou gelijk of omgedraaid met elkaar switchen van clean/distortion kanaal.
Mijn vraag is of het mogelijk is een kleine schakelaar op de footswitch te bouwen waarmee je het signaal van één van de jack uitgangen kan omdraaien? Ik weet niet zeker of dit hetzelfde is maar op de Radial SW2 tussen closed/open schakelaars, zoiets zou perfect zijn.
Kijk nog even naar het tekeningetje in post 23.
Wat je wil is dat oplossinkje waarbij je een 2e jack aan 1 van de andere secties van de de switch maakt. Gebruik plastic jacks zodat de grounds van 2 versterkers geen verbinding met elkaar gaan maken via de behuizing van het kastje waar je de switch in monteert,
En voor dat laatste, tegengesteld switchen probleem;
En bij 1 van de 2 switch secties soldeer je de de rode draad niet aan de onderste lug van de switch maar aan de bovenste.
Enne,
Je bent nu al bijna 3 weken met deze issue bezig. Wordt het niet eens tijd om aan te gaan pakken in plaats van eindeloos door te blijven tobben, theoretiseren en peinzen? ;)
En als je wil kan je er een mini toggle tussen zetten, dan kun je achterop de footswitch altijd polariteit wisselen.Citaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
Verder eens met Dirk, gas er op!
Overigens, gezien de vragen, wel ervaring met solderen? Anders kan dat de volgende uitdaging gaan worden..
Okay bedankt jongens ik heb besteld met mini toggle. Die tekening ga ik zeker gebruiken Dirk Hendrik.Citaat:
Oorspronkelijk geplaatst door Thiez
Mijn enige vraag is nu nog op welke paaltjes ik de draden van de jack socket naar de mini toggle naar de stomp switch moet solderen?
Solderen en in de behuizing boren worden de volgende uitdagingen idd ;)
Ik zal het voor je uittekenen.... maar dan moet jij (beperkt) leren schemalezen. Paint by the number bouwtekeningen doe ik niet aan ;-)Citaat:
Oorspronkelijk geplaatst door VincentZaalberg

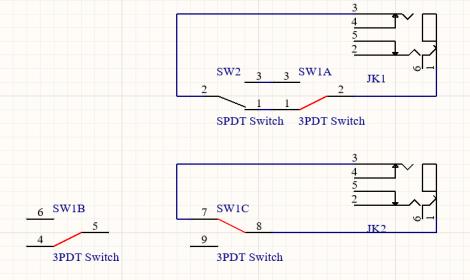

SW1A en SW1B zijn 2 secties uit je 3PDT. De derde gebruik je niet (of hang er een led aan). SW2 is de mini toggle waarmee je van 1 van de 2 "kanalen" de polariteit van schakelen om kan zetten.
Bijlage 927
Onderdelen zijn binnen.
Eén en ander gegoogeld en geprobeerd het schema te lezen.
Ik denk het te snappen maar heb hier geen eerdere ervaring mee.
Is dit hem?
• Verbinding voor de jack socket met switch zoals ik denk dat hij moet worden verbonden:
https://www.dropbox.com/scl/fi/2qheq...=9yjmllwu&dl=0
• Lege foto voor als iemand eventueel wilt corrigeren:
https://www.dropbox.com/scl/fi/81ob5...=eobzc3je&dl=0
* Met één Nobels MS4 kan je vier Midi schakelingen uitvoeren via Jack. Midicontroller aansluiten en je kan van elke amp zowel kanaal als fx-loop switchen. Als je alle kanalen van die Mesa wil schakelen kan je gewoon op elke amp één Nobels hangen. Beide units sturen elkaar dan via Midi aan.
" FX units als de Rocktron Multivalve kunnen per preset ook twee schakelingen uitvoeren.
Een Mesa en dan een JCM900 erbij? Ben je zeker dat je die tweede amp erbij wil? Brrrrr.
Moest ik zo'n stijl van amp erbij willen en niet teveel willen uitgeven, zou ik een tweedehands oude serie DSL 100 scoren. Die klinkt echt 10 keer beter dan zo'n 900. Die distortion daar komt geen enkele lamp aan te pas. Da's gewoon printplaat distortion.
Soit da's eigenlijk de vraag niet 😄
https://www.musicstore.com/nl_BE/EUR...xoCaVwQAvD_BwE
Die Nobels is niet meer te koop maar deze Voodoo Lab is hetzelfde principe.
