Zelfbouw buizen overdrive

Citaat:

---

Oorspronkelijk geplaatst door G.G.

Cool, heb net alu plaatmateriaal en hardhout gehaald. Ga zoiets maken:

Op de achterkant de voedingsaansluitingen (2x, want de ene is 12v en de ander 9v) en twee inputs en 2 outputs zodat ik de EQ voor en achter de preamp kan zetten.

---

Ik zou denken dat je met een 7809 en een wel geplaatst elcotje wel voldoende hebt aan 1 voedingskabel van 12V.

Citaat:

---

Oorspronkelijk geplaatst door guitarnijboer

Ik zou denken dat je met een 7809 en een wel geplaatst elcotje wel voldoende hebt aan 1 voedingskabel van 12V.

---

Had ik nietees aan gedacht, maar dat kan natuurlijk ook nog.

GG: Doet dat andere buizenpedaaltje het nu trouwens al eens of niet? Het laatste wat ik las was een kapotte elco.......

Citaat:

---

Oorspronkelijk geplaatst door guitarnijboer

GG: Doet dat andere buizenpedaaltje het nu trouwens al eens of niet? Het laatste wat ik las was een kapotte elco.......

---

Ja dat vraag ik me ook af.
Ik ga nu de buis bestucken. Daarna hopelijk snel de behuizing in elkaar.

Ik begin nu enthousiast te worden :D

Buis bedraad:

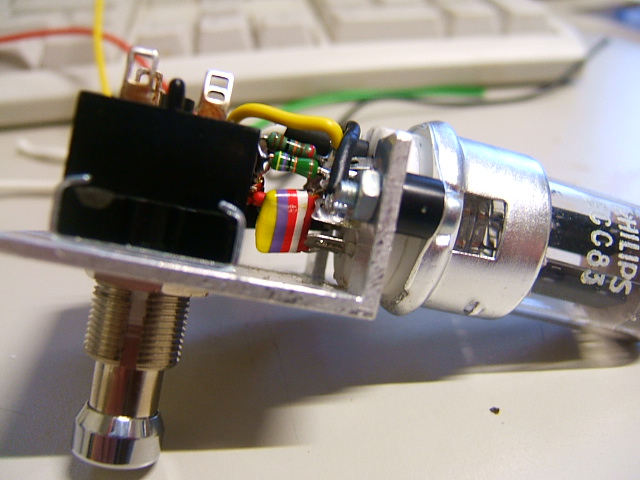

fotootje 1:

http://www.uploadarchief.net/files/d...d/dscf1136.jpg

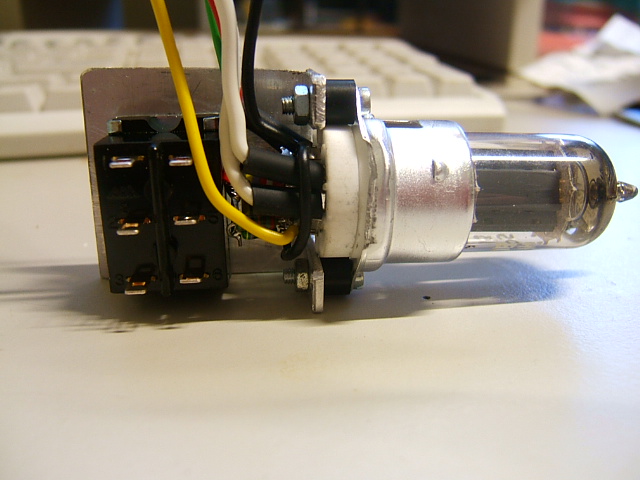

fofootje 2:

http://www.uploadarchief.net/files/d...d/dscf1137.jpg

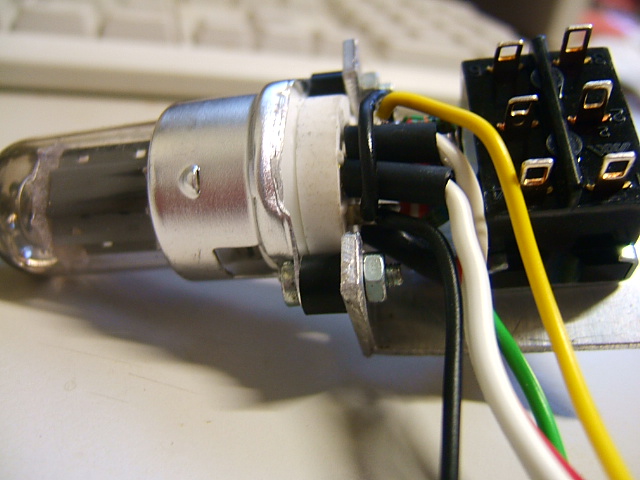

fotootje 3:

http://www.uploadarchief.net/files/d...d/dscf1138.jpg

Rood is de voeding voor de buis +12V
Zwart is de GND
Groen is signaal IN
Geel is signaal UIT
Wit zijn de gloeidraden.

Nou.....boren enzo :D kastje dus.

/edit
Oh ja vergeet ik nog bijna:

De weerstanden van 68K, 100K en 470K die alledrie naar de +12V gaan zitten aan 1 kant netjes aan elkaar (en in elkaar gedraaid)
zodat daaraan de rode draad vastgemaakt kon worden.
En die rode draad zit voor de stevigheid ook nog aan het middenpunt van de buis.
Alles zit getwist en getwijnd zeg maar.

Citaat:

---

Oorspronkelijk geplaatst door aad

Buis bedraad:
fotootje 1:
enz

---

Je mag niet meer dan 3 plaatjes hebben

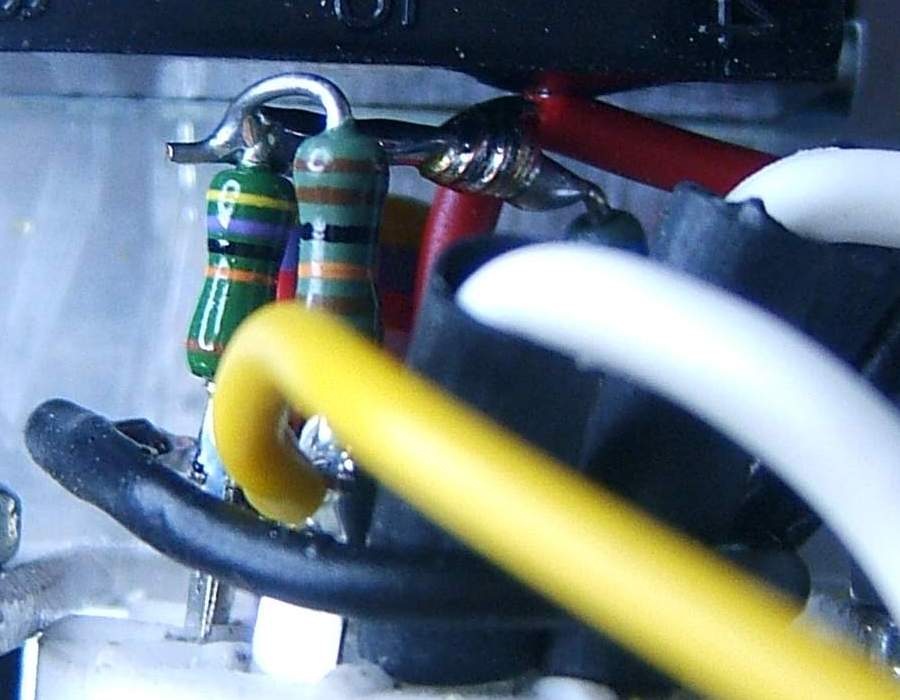

Zie deze close-up:
http://www.uploadarchief.net/files/d...scf1144_c2.jpg

Ziet er echt heel netjes uit, mijn compimenten! Alleen wat een gepriegel zeg zo onder dat buisje :P

Ben benieuwd hoe het eindresultaat word, je gebruikt een hammond BB toch? Zou er nog ruimte zijn om het buisje iets verder van de switch te houden zodat het wat minder gepriegel is of gaat dat niet passen?

edit: bedenk me net dat dat gepriegel wel meevalt aangezien je pas na het solderen de boel aan elkaar monteerd (buisvoetje en de switch enz.) :sssh:

Citaat:

---

Oorspronkelijk geplaatst door Goeiemorguh

Ziet er echt heel netjes uit, mijn compimenten! Alleen wat een gepriegel zeg zo onder dat buisje :P

Ben benieuwd hoe het eindresultaat word, je gebruikt een hammond BB toch? Zou er nog ruimte zijn om het buisje iets verder van de switch te houden zodat het wat minder gepriegel is of gaat dat niet passen?

edit: bedenk me net dat dat gepriegel wel meevalt aangezien je pas na het solderen de boel aan elkaar monteerd (buisvoetje en de switch enz.) :sssh:

---

Klopt :) ik heb eerst de buisvoet op het profieltje gemonteerd en dat in de bankschroef gezet (lekker stevig).
Daarna componenten erop, afmonteren (extra doorvloeien) en draden eraan.
Daarna de schakelaar erop.
Als alles goed gaat past alles precies zoals ik heb bedacht. Ahum.
Moet de potmeters 14mm vanaf de bovenbuitenkant behuizing boren.
Dan passen de jack-chassisdelen (die hun aansluitingen aan de onderkant hebben) er precies nog overheen (over die potmeters) met hun aansluitingen.
Anders passen altijd nog de gewone zeg maar met hun aansluitingen aan de achterkant.
:D

Wat vervolg foto's.

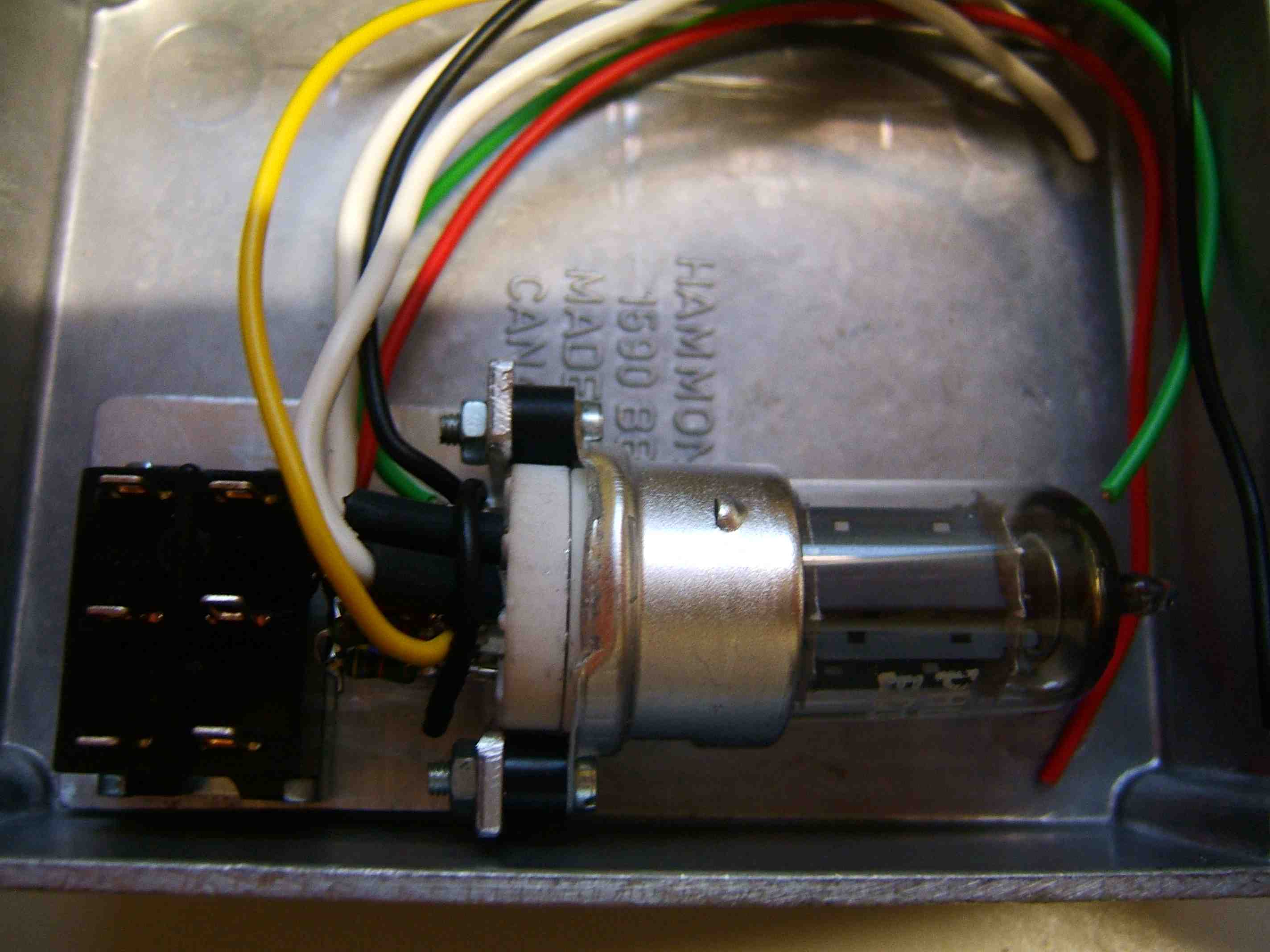

Buisvoet enz. in de box:

http://www.uploadarchief.net/files/d...d/dscf1146.jpg

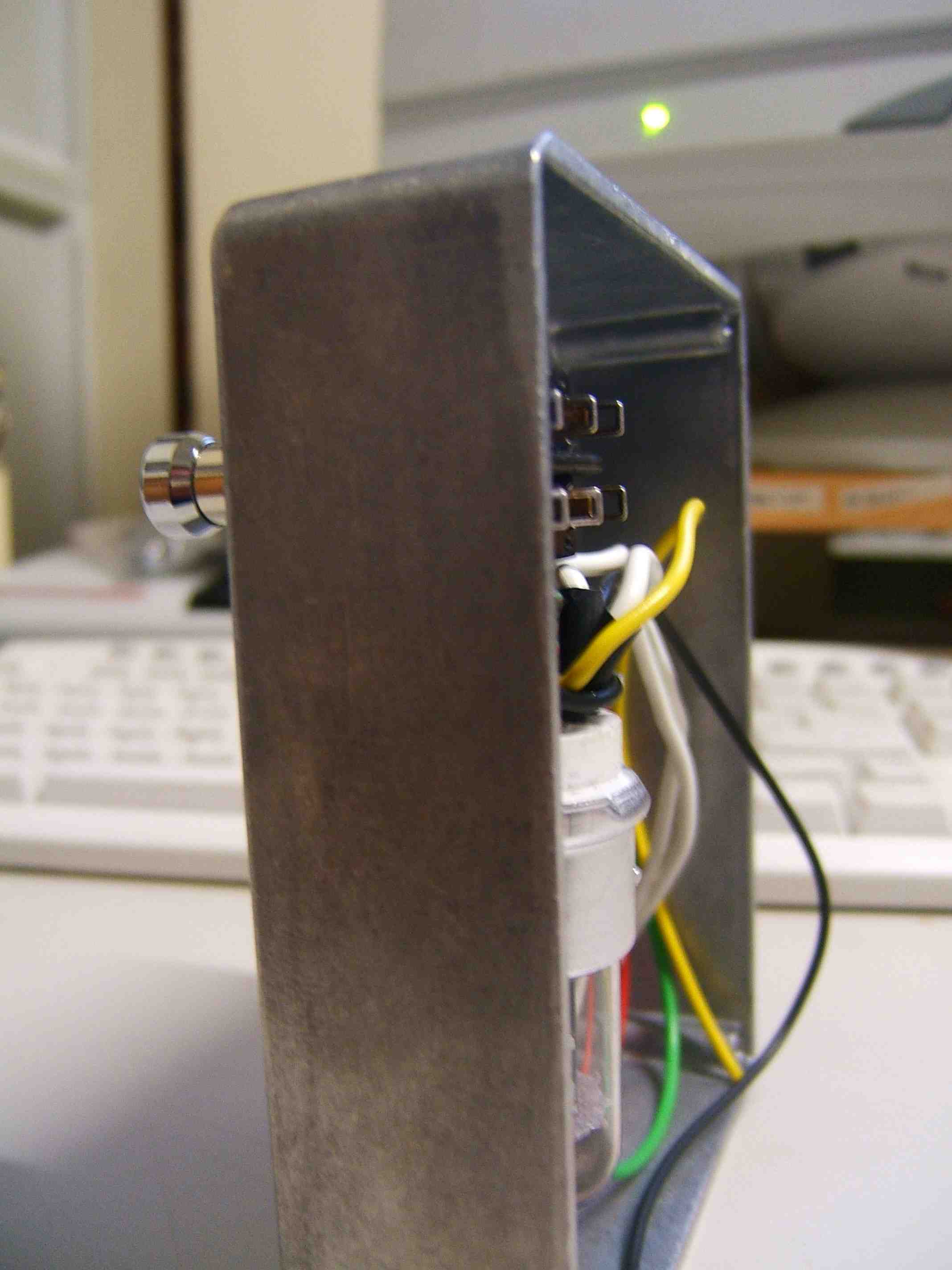

Zijaanzicht:

http://www.uploadarchief.net/files/d...d/dscf1147.jpg

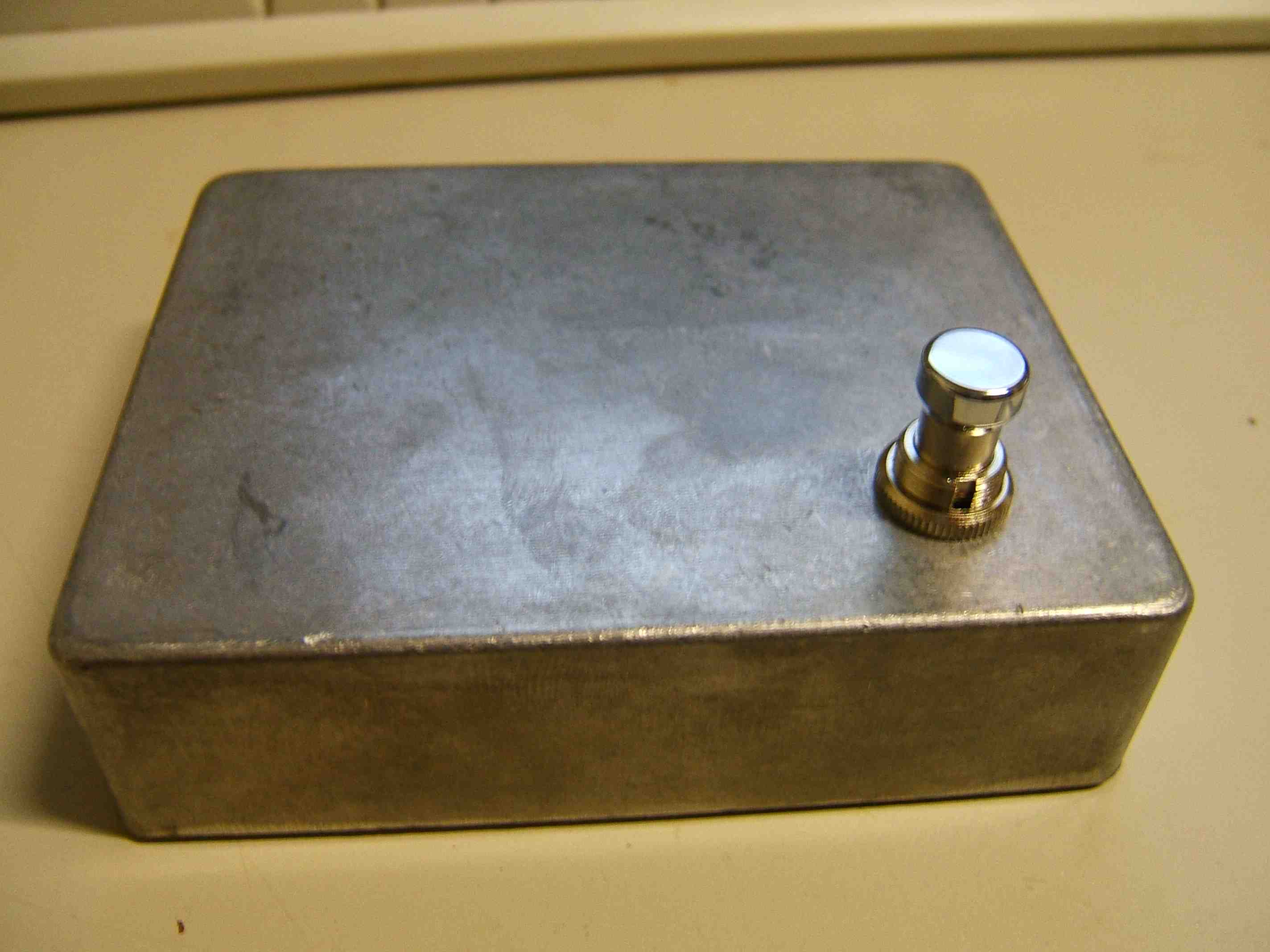

Boven:

http://www.uploadarchief.net/files/d...d/dscf1148.jpg

zijn erg groot van afmeting en toch maar 160K.

Wow, hoe gaaf, ziet er profi uit man.

Hehe, ik kan niet wachten tot Goeiemorguh klaar is met tentamens :rockon:
