Voor hen die HBM niet kennen, ik heb een compressor van HBM en die bevalt prima na 3 jaar professioneel gebruik.Citaat:
Oorspronkelijk geplaatst door Gerard1793
Printable View
Voor hen die HBM niet kennen, ik heb een compressor van HBM en die bevalt prima na 3 jaar professioneel gebruik.Citaat:
Oorspronkelijk geplaatst door Gerard1793
Ik gebruik ook een spindelschuurmachine van HBM, echt prima spul!
Zoals beloofd wat foto's:
De radius in de toets geschuurd:
http://myalbum.com/photo/r3dC0iASfwcB/1k0.jpg
http://myalbum.com/photo/oKIWt3gPo4ai/1k0.jpg
Ik blijf dit een kloteklus vinden, vooral omdat ik de toets nooit mooi egaal rond krijg. Volgende keer moet ik maar een bandschuurmachine kopen en zo'n radiusjig maken :D
http://myalbum.com/photo/DsBJcG1lZJLG/1k0.jpg
En een bovenaanzicht. Helaas heb ik een aantal gaten niet diep genoeg geboord, daardoor schijnen de fretmarkers door. Vooral bij de 5e en de 9e fret is dit duidelijk zichtbaar... Dat wordt uitboren en weer opnieuw inlijmen. Kan ik direct m'n boormachine ontmaagden :cooler:
http://myalbum.com/photo/4NVY33MMwCX7/1k0.jpg
En de radiaalboormachine geïnstalleerd. Ik moet alleen nog even een stekkerdoos aanschaffen, dan heb ik aan beide kanten van m'n werkbank elektriciteit, kabels dwars over de werkbank vind ik niet echt handig.
Ziet er goed uit joh!
Mooie tekening ook in de toets.
Als ik jou was zou ik ook nog even een grote "baseplate" maken voor je radiaalboor, maakt het leven een stuk prettiger denk ik.
HBM machines is sowieso een fijne zaak!
radiaalboormachine? Kolomboormachine? Wat is het verschil? Weet 't echt niet...
Oh, en ik zou geen fretboardradiusjig maken (leuk woord voor scrabble!) voor je bandschuurmachine maar eerder een radiusjig van Bill Scheltema.
http://i48.tinypic.com/4hrtsh.jpg dit ding is een van de betere jigs die ik gezien heb. Tis een klus om 'm te maken maar daarna heb je er enorm veel profijt van.
HBM is inderdaad te gek. heb van hen een lange bandschuurmachine (vandaar ook dat ik zeg: radius jig voor dat ding, kloteklus ;) ), spindelschuurmachine en tafelcirkelzaag. Veelal gemaakt in het Verre Oosten, maar daarom zeker niet slecht!
die ziet de radius Jig van Marco Krijger er toch een stuk gebruiksvriendelijker uit :)
Ik zal me er eens in verdiepen Orpheo, ziet er ingewikkeld uit!
Het verschil is dat bij een radiaalboormachine de boorkop kan kantelen en naar voren en naar achteren kan bewegen. Een kolomboormachine kan dat niet.
Gisteren heb ik mijn kolomboormachine ontmaagd door de kop op dikte te brengen! Wat boort dat toch vreselijk fijn :)
Hier heb ik zoveel mogelijk materiaal weggehaald, en gebruik gemaakt van de diepteïnstelling.
http://myalbum.com/photo/ahtATWN6p34d/1k0.jpg

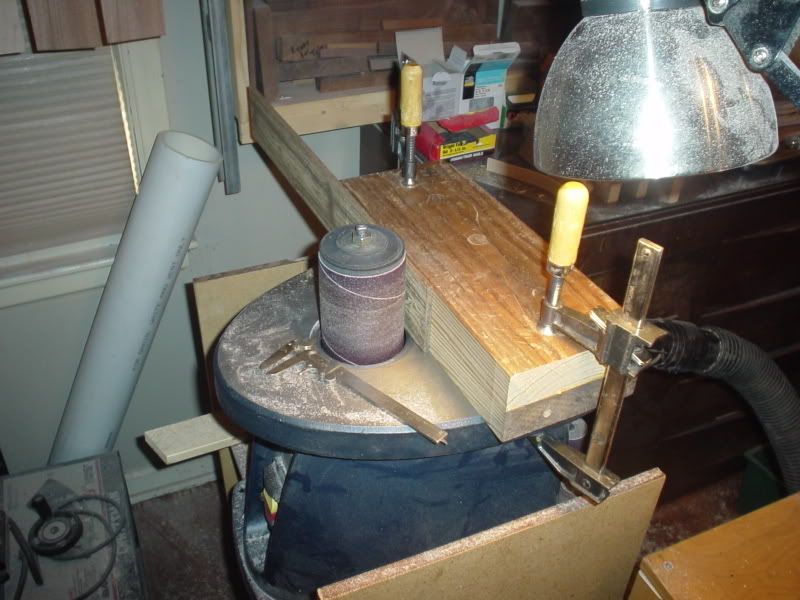

Ik was van plan om een freesopstelling te maken en daarmee de kop op dikte te frezen, maar bij toeval stuitte ik op deze foto:
http://i127.photobucket.com/albums/p...photos/jg5.jpg
En laat ik nou ook een spindelschuurmachine hebben :D
Helaas heb ik op dit moment geen foto van mijn opstelling, maar ben er wel achter gekomen dat het belangrijk is dat het geleideblok precies haaks is, en je het hout tegen de draairichting in moet voeden. Found that out the hard way...
Hier is de kop op dikte, maar moet nog netjes geschuurd worden. Ook is het "locknutondersteuningsblokje" niet helemaal netjes verlijmd. Als de kieren wegvallen na het afwerken van de overgang en nutslot laat ik het zo, zo niet gaat ie er weer af en moet er maar een nieuw stukje verlijmd worden.
http://myalbum.com/photo/bULZ3UA7VMCe/1k0.jpg
Groeten Gerard
'looks can be deceiving'. Deze werkt praktisch hetzelfde. je hebt rechts een draaiknop en daarmee geef je de ligger waar de hals/toets op ligt een slag van een paar graden naar links of rechts. ga eroverheen met je frees, en dan nog een keer, net als bij Marco's jig. Alleen dit is zelfbouw van hout, die van Marco is van mooi aluminium profiel ;)Citaat:
Oorspronkelijk geplaatst door fred dons
@Gerard: dank voor de uitleg!
die holling achter de topkam: ik doe dat zelf als de hals nog helemaal vierkant is, dan gebruik ik de haakse/rechte zijkant van de hals als geleide, dus het kan niet echt meer scheef gaan. Daarna frees ik 'm uit en dan toets verlijmen. Of eerst toets verlijmen en dan frezen, ligt er een beetje aan hoe m'n bui is. :)
Ik ben van plan om een stuk MDF achterop de hals te schroeven Orpheo, en dan hetzelfde trucje nog eens te doen, ik denk dat ik dan een mooi haakse overgang krijg. Ik weet eigenlijk niet meer waarom ik het in deze volgorde heb gedaan, dat vind ik ook een van de lastige dingen aan het bouwen van een gitaar: welke volgorde hou je aan? :D
Vanmiddag weer even lekker aan het klussen geweest:
De body klaar om te frezen:
http://myalbum.com/photo/tSZRfIQIVSFK/1k0.jpg
De body gefreesd, blijft een van m'n minst favoriete klusjes, geen ruimte om fouten te maken en lekker ontspannen werken is er ook niet bij. Helaas weer wat kleine foutjes, vooral bij de hoorns. Gelukkig wordt de body dekkend gelakt, dus ik mag weer valsspelen met plamuur of iets wat er op lijkt :D Ook zijn er aardig wat brandplekken en ruwe stukken ontstaan, nog genoeg schuurwerk dus...
http://myalbum.com/photo/QHolTMT6elDt/1k0.jpg
En weer een van de voordelen van een radiaalboormachine, wat ben ik toch blij met dat ding :) Hier ben ik de gaten voor de straplocks aan het boren. Ook is te zien dat de neckpocket al voor een gedeelte uitgeboord is.
http://myalbum.com/photo/O8qVnt31fsJ8/1k0.jpg
http://myalbum.com/photo/aSg674QY5VEA/1k0.jpg
Commentaar is natuurlijk weer welkom!
Groeten Gerard
(Oh ja, ik heb de doorschijnende fretdots ook uitgeboord en vervangen, hier heb ik alleen geen foto's van.)
Oeps:
http://myalbum.com/photo/ge8FyBHSOs5K/1k0.jpg
Tijdens het schuren van de overgang niet voorzichtig genoeg geweest, mijn schuuropstelling was niet echt doordacht en de hals is gaan kantelen met als gevolg deze mooie deuk.
http://myalbum.com/photo/0C0zMiYT8dpm/1k0.jpg
http://myalbum.com/photo/6jukbxeyDdYy/1k0.jpg
Ja dikke kutzooi, nu is de kop op het dunste punt nog maar een millimeter of 10. Veel te dun dus.
Uiteindelijk besloten om de hele kop maar vlak te frezen.
http://myalbum.com/photo/FbsV0rJkemm3/1k0.jpg
http://myalbum.com/photo/qzhH9W1TkhgJ/1k0.jpg
Gelukkig had ik nog een plak esdoorn over van toen de hals op dikte gezaagd is. Dit heb ik gevlakt en ga ik straks gebruiken als fineer om de kop straks weer op de juiste dikte te krijgen. En dan maar beginnen met poging twee :D
http://myalbum.com/photo/sgZaOHRZoyTW/1k0.jpg
http://myalbum.com/photo/SOok9hf3FXQJ/1k0.jpg
Voor de geïnteresseerden nog een paar foto's van m'n schuuropstelling:
http://myalbum.com/photo/HZ0KA1sQPcWJ/1k0.jpg
http://myalbum.com/photo/pQh4TOP3JVjT/1k0.jpg
En zo heb ik de nutslot uitgefreesd:
http://myalbum.com/photo/tspyf4159Pme/1k0.jpg
Lang verhaal kort:
Fuckup door te snel willen werken, en nu twee keer zo lang werk om alles weer op te knappen :sneaky:
Groeten Gerard
Even dit bericht naar deze pagina halen :D
Citaat:
Oorspronkelijk geplaatst door Gerard1793
Mooie oplossing.
Tsja, het lot van de zelfbouwer. Niemand de schuld kunnen geven van je fuck-ups, veel tijd kwijt met het herstellen ervan. Maar dat is dan ook wel weer het charme van zelfbouwen, creatief denken en dan weer tot mooie oplossingen komen (hoe dik wordt die fineer nu?), maakt dat iedere gitaar zijn eigen verhaal en herinnering heeft.
Mag ik een suggestie doen?
Als je nou niet esdoorn op esdoorn lijmt, maar er een contrasterende fineer nog tussen doet, wenge of zo, dat staat echt heel sjiek, en de fuckup lijkt ineens alsof het zo bedoeld is.

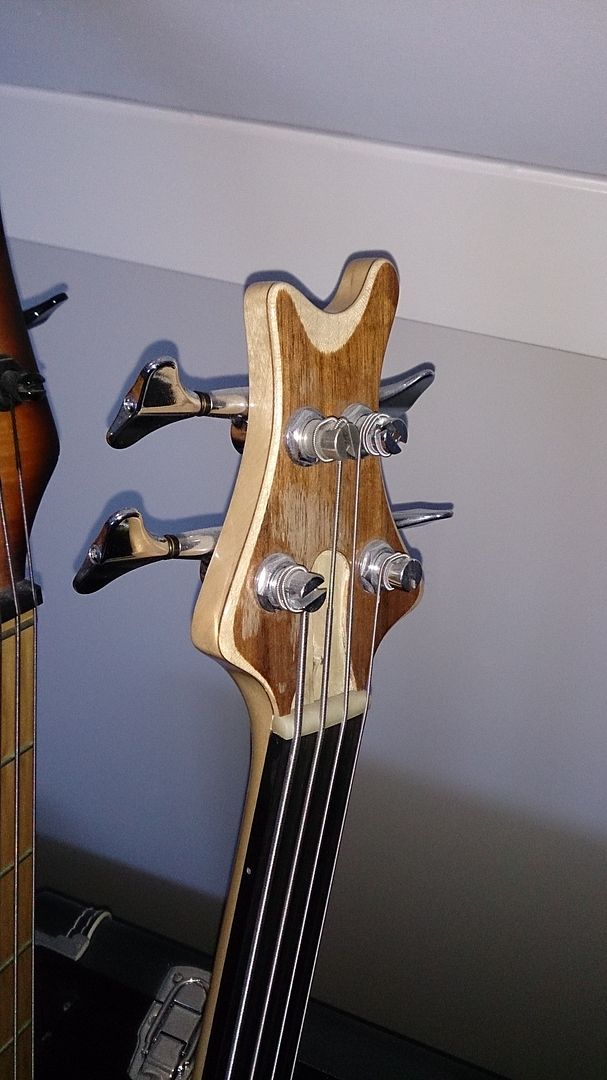

Best mooi, vind ik althans, vooral als je de randjes wat schuin maakt, zoals bij deze zelfbouwert:
http://i917.photobucket.com/albums/a...ps7e38svd0.jpg
Op de foto staat de grootste schuurrol die bij 't apparaat zit. Heb je die gebruikt voor het schuren? Mijn ervaring is dat je met een kleinere rol soms makkelijker een beter resultaat kan krijgen. De grotere rol lijkt "platter" te schuren, maar het papier heeft ook een hogere snelheid waardoor ie meer hout weghaalt.
Dit soort fuckups, och ja hoort er allemaal bij, breek me de bek niet open :D
bekende schuurmachine en bekende fout ;) laatst ook bij een strat neck precies hetzelfde aan de hand gehad, gelukkig had ik genoeg dikte over om het weer vlak te maken.
Even weer een update! Ik ben van de week bezig geweest om de kop op dikte te maken en de overgang naar het fretboard te schuren. het is deze keer wel gelukt:D De kop is nu zo'n 14 mm dik. De volgende stap is om de kopse kanten netjes af te werken en dan kunnen de frets er in!
http://myalbum.com/photo/1uoCPEnptqnc/1k0.jpg
http://myalbum.com/photo/iTb9tFAhsXMa/1k0.jpg
Ik was even helemaal in de war door de tweede foto. Doordat de nerf een bocht maakt bij het verloop van fretboard naar kop lijkt het net of het een vlakke kop onder een hoek is, a la Les Paul. Na een paar keer heen en weer scrollen tussen foto 1 en 2 had ik 'm door ;)
Gezichtsbedrog madafakkaaaaa:rockon:
Ik noem 'm de Decepticaster:D
Vrijdag ben ik weer even aan het knutselen geweest, ik heb de kop iets verder afgewerkt, en de omtrek van de body geschuurd. Allemaal met mijn spindelschuurmachine, een van m'n beste aankopen wat betreft gereedschap ooit :D
Ik ben zelf ook best tevreden met hoe de reparatie is uitgepakt, afgezien van de naden bij de positie van de nut, zijn er bijna geen lijmnaden te zien.
http://myalbum.com/photo/XRCcWaSdxI5X/1k0.jpg
http://myalbum.com/photo/sskK4cHU1aSN/1k0.jpg
http://myalbum.com/photo/gOUwilfT8tI8/1k0.jpg
http://myalbum.com/photo/3gQJYF4OLzjC/1k0.jpg
Ik vandaag lekker wat meters kunnen maken! Ik ben begonnen met het lijmen van de sidedots, maar uiteindelijk ook maar gewoon de hals gefret en de neckpocket gefreesd. Dit laatste is nog niet af, maar de body en neck hebben vandaag voor het eerst kennis gemaakt :D Ik moet tzt even een goede beitel aanschaffen om de rest van de neckpocket af te maken en de diepte is ook nog niet goed, maar vooralsnog ben ik heel tevreden met de passing! Ook moeten de frets nog gevlakt en gecrownd worden.
Heeft iemand tips om de diepte van de neckpocket te bepalen voor een gitaar met een non-recessed Floyd? Of is het beter om de hals er onder een hoek in te zetten door de hals te shimmen of de pocket onder een hoek te frezen?
Omdat jullie zo van plaatjes houden:
http://myalbum.com/photo/Qu4bsB2mIsKS/1k0.jpg
http://myalbum.com/photo/8FCy9grFyugv/1k0.jpg
http://myalbum.com/photo/1Ih3BArgSq7g/1k0.jpg
http://myalbum.com/photo/Wc86T8VOWho4/1k0.jpg
http://myalbum.com/photo/UzXgpub2EYvB/1k0.jpg
http://myalbum.com/photo/ZzKo2zMfHUT6/1k0.jpg
http://myalbum.com/photo/n8cPqrfVMaaj/1k0.jpg
Tips en op- of aanmerkingen zijn uiteraard welkom!
Meet de hoogte van de tremolo. Bij een neck pocket van 0 graden, moet de hals minstens even hoog uitsteken als dat de trem hoog is (plus fretdraad dikte).
Althans... Zo zou ik t doen
Dus de bovenkant van de zadels moet gelijk liggen met de bovenkant van de frets?
Ietsjes hoger. Maar de topkam komt onder spanning ook wat omhoog.
Hmm, lastig hoor. Eigenlijk moet de brug er dus eerst in om de pocketdiepte te bepalen, maar dat moet gewoon in één keer goed... En aangezien ik geen technische tekeningen van mijn Floyd heb, en de brugzadels niet in lijn liggen met de posts... Hoe zouden jullie dat aanpakken?
Vanmiddag heb ik de frets gevlakt en de uiteinden onder een hoek van 45 graden geschuurd. Nu nog even een crownvijl regelen en dan is het fretwerk klaar. Ook heb ik de neckpocket bijgewerkt, het is nog steeds niet perfect maar we zijn een stuk dichter in de buurt dan gisteren:D
http://myalbum.com/photo/oHQUVUMpy2Nq/1k0.jpg
Deze spreekt voor zich lijkt mij...
http://myalbum.com/photo/ddSY4edmLuMT/1k0.jpg
Passing van de hals in de pocket. De foto is onder TL-licht genomen, daarom lijkt het hout nogal grauw.
http://myalbum.com/photo/3ci2d5IyX9Ho/1k0.jpg
Ze blijft in ieder geval hangen!
http://myalbum.com/photo/685SkxAvf5jv/1k0.jpg
En even een mockup met de brug! Me like :D
Je hebt toch een bodymal? Leg daar de Floyd op met het blok door het gat en zet je hals in de mal in de neckpocket. Nu kan je schuiven met de hoogte en kijken hoe ver de hals onder uit de mal steekt.
Als je de hals onder een hoek wilt plaatsen kun je het het beste even uittekenen zou ik zeggen.
Blijft de hals parallel aan de body kun je redelijk eenvoudig meten. Brughoogte (in laagste stand) zou gelijk of iets hoger moeten liggen dan het niveau van de bovenkant van de frets zoals Orpheo opmerkt
Tabula, ik heb wel een (zelfgemaakte) bodymal maar daar zit geen Floyd cavity in... En voor de neckpocket heb ik een aparte mal. Ik denk inderdaad dat ik het maar moet gaan uittekenen...
Ik bedacht me gisteravond opeens dat ik een tijd terug precies dezelfde Floyd in m'n Ibanez heb gezet. Recessed weliswaar, maar met wat vergelijk-, meet- en rekenwerk kan ik vast wel achterhalen hoe diep de neckpocket moet worden (:
In de blauwe Ibanez die je van mij hebt gekocht bedoel je ;)? In dat geval geen slechte upgrade voor dat beestje!Citaat:
Oorspronkelijk geplaatst door Gerard1793
Die bedoel ik inderdaad Koen! Nee zeker niet, deze GFS Floyd is een stuk stabieler. Ik speel er nog steeds met veel plezier op!Citaat:
Oorspronkelijk geplaatst door KoenB
Goed om te horen dat je er blij mee bent! De goedkopere ibanez floyds zijn inderdaad niet zo fantastisch, goed dat je 'm vervangen hebt. En weer even on topic: volgens mij wordt dit ook een prima scheurijzer! Keep it up!Citaat:
Oorspronkelijk geplaatst door Gerard1793
Update! Ik heb de tremcavitie gefreesd, tuners en locknut geinstalleerd en heb een begin gemaakt met het shapen van de hals. Helaas lukt het even niet op de foto's te uploaden :D
Ik ben hier niet zo actief maar achter de schermen wordt er wel doorgewerkt :)
Nog een update! Ik heb 'm gisteren besnaard en even bespeeld! Moet nog wel behoorlijk afgesteld worden maar de eerste indruk is heel goed!
Fotos?!?!?!?! ;)
Even geduld ;)
Vandaag helaas niet zo'n fijne dag gehad. Toen ik een tijd terug de hals passend in de body heb gemaakt heb ik te veel van de kopse kant af geschuurd. Hierdoor is de inbusmoer van de trussrod te kort geworden. Toen ik vanmiddag de hals wilde stellen is de moer kapot gedraaid omdat de inbussleutel er geen grip op had. Toen dacht ik, als ik nu de hals aan de onderkant daar waar de moer zit een stukje uitfrees, dan kan ik de trussrod er uit trekken en er een nieuwe in schuiven... Verkeerd gedacht. Dan het fretboard er maar af. Het strijkijzer en plamuurmes ter hand genomen, en de daad bij het woord gevoegd. Helaas zijn er hierbij chips uit het fretboard gebroken, fucked up beyond any repair.
Mooi klote, heel wat werk voor niks, maar dat hoort er bij I guess... Ik ben inmiddels bezig om een boodschappenlijstje te maken met wat ik allemaal nodig ben voor een nieuwe hals.
De zonnige kant van het verhaal: ik kan de hals nu opnieuw maken, met een paar extra fretten en de neckpocket aanpassen zodat de hals goed past.
Balen.
Zoals beloofd de foto's!
https://myalbum.com/photo/8AVoRqJrrJPY/1k0.jpg
Positie voor de nekschroeven bepaald.
https://myalbum.com/photo/KtzAZYyLXhDm/1k0.jpg
Neck ruw in vorm.
https://myalbum.com/photo/aSQzJViXojtR/1k0.jpg
Mockup met passende neck.
https://myalbum.com/photo/jISLqyWr5lCj/1k0.jpg
Neckpocket, neck is aangepast maar dit wordt dus allemaal een stuk strakker met de nieuwe hals. Dat hoop ik tenminste.
https://myalbum.com/photo/C9MqcdhCbeCs/1k0.jpg
Trempositie bepaald.
https://myalbum.com/photo/OMN2iwhiPdI6/1k0.jpg
Locknutschroeven verzonken.
https://myalbum.com/photo/PRHhLEU6s0Yb/1k0.jpg
Trempostplate verzonken.
https://myalbum.com/photo/0JtIBzOGzH0m/1k0.jpg
https://myalbum.com/photo/mj8QEG4pjoxn/1k0.jpg
Tuners en locknut gemonteerd.
https://myalbum.com/photo/fOjM9lMmtebf/1k0.jpg
Tremcavity gefreesd, moet nog afgewerkt worden.
https://myalbum.com/photo/7cxJgrlj87n7/1k0.jpg
Backcavity gefreesd, moet ook nog afgewerkt worden maar dat doe ik als ik het aan spuiten toe heb.
https://myalbum.com/photo/D7NWRSra0O3b/1k0.jpg
Besnaard! De eerste indruk is goed, mooie resonantie en goed volume. Intonatie is ook redelijk in de buurt.
Toen sloeg het noodlot toe:
https://myalbum.com/photo/B93yBRVA4PzQ/1k0.jpg
Kapot.
https://myalbum.com/photo/5nrKaHA3AAtD/1k0.jpg
Fretboard er af gehaald om een nieuwe trussrod in te leggen.
https://myalbum.com/photo/X4Rj52DRYwhB/1k0.jpg
Helaas bleek de secondelijm van een oude reparatie niet los te laten met behulp van het strijkijzer. Hierdoor is er een stuk van de toets gebroken.
Inmiddels ligt het hout voor een nieuwe hals al klaar, daar hoop ik volgende week mee te beginnen!
