Voor de hardcore :loveserenade: custom tool bouwers een bouwbeschrijving (klik hier) van "the infamous trojy" .
Voor de akoestische bouwer die z'n klankkast teder maar stevig vast wil zetten.
Plaatje:
http://soundsalon.com/wp-content/upl...ojyhero2_0.jpg
Leuk klusje voor de kerstvakantie.
Zoekend naar een leuk plaatje kom in nog een site met info tegen. Klik
Wim
ik wou dat ik plek genoeg had om dat kwijt te kunnen
http://www.youtube.com/watch?v=8eshZjQQipI
Al een tijd niet gepost, maar wilde dit toch echt even laten zien.

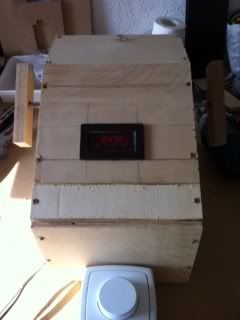

Natuulijk kudos voor de leden die met de hand elementen maken, maar ik wilde er toch liever een apparaatje voor maken. Naaimachinemotor, dimmerswitch en een counter. Ik moet hem nog finetunen en afmaken natuurlijk, maar ben tot zover al erg blij!
Weer iets verder. Alleen nog geleiders voor de koperdraad en dan proefdraaien!!!
http://i1089.photobucket.com/albums/...on83/foto8.jpg
en
http://www.youtube.com/watch?v=hfElXddNcrQ
Dat ziet er goed uit :ok:
Thanks! Ik kom alleen een paar busjes te kort om geleiders te maken!!:(
Maar weer bestellen bij conrad dan!
Bouwplan voor een thickness sander hier
Voor de liefhebbers...........
Voor het geval het hier nog niet aanwezig mocht zijn, een manier om hout te buigen vor o.a. akoestische bouw.
Een stalen tafelpootje (+/- €3,-) van een grote bouwmarkt G..a op maat gezaagd (+/- 21cm) en blank geschuurd.
Daar aan bevestigd men 1 of 2 boutjes met moertjes in de bevestigings gaatjes om het vast te zetten tussen de bankschroef.
Het buisje heb ik extra ondersteund met een bout met moer.
Daarin stopt men een soldeerbout van 100W of 150W op een zodanige wijze dat het buisje goed verwarmd wordt.
De soldeerbout moet goed tegen het buisje aan zitten. Daarom heb ik deze ondersteund met een blokje hout.
Na ongeveer 10 minuten is het buisje goed op temperatuur.
suc6 en grtjs. Blue
https://lh6.googleusercontent.com/_y...6/SL370659.JPG
ooit belooft aan stijn om te laten zien, niet zo gesofisticeerd als die van jambi,
pickupwinder gemaakt uit lego en een springtouw
https://lh4.googleusercontent.com/_3...0/P1060328.JPG
snelheidsregelaar komt van een legotreintje
https://lh4.googleusercontent.com/_3...2/P1060320.JPG
toerenteller van een oud springtouw, je moet wel om de 1000 windingen een streepje trekken :)
https://lh5.googleusercontent.com/_3...0/P1060321.JPG
de drijvende kracht
https://lh4.googleusercontent.com/_3...0/P1060322.JPG
bobbin wordt vastgemaakt op dit stukje multiplex
https://lh3.googleusercontent.com/_3...2/P1060323.JPG
aanpasbare geleider voor de draad
werkt redelijk goed en snel (heb er tot nu toe nog maar eentje mee gewonden), alleen maakt de teller wel wat herrie :seriousf:
Het is niet echt een custom tool, maar degenen die schuren met een rol in hun kolomboormachine kunnen er nu ook een oscillerende sander van maken:
http://www.youtube.com/watch?v=-xaSv...eature=related
http://www.youtube.com/watch?v=-xaSv...eature=related
/edit: puur toevallig tegengekomen :)
