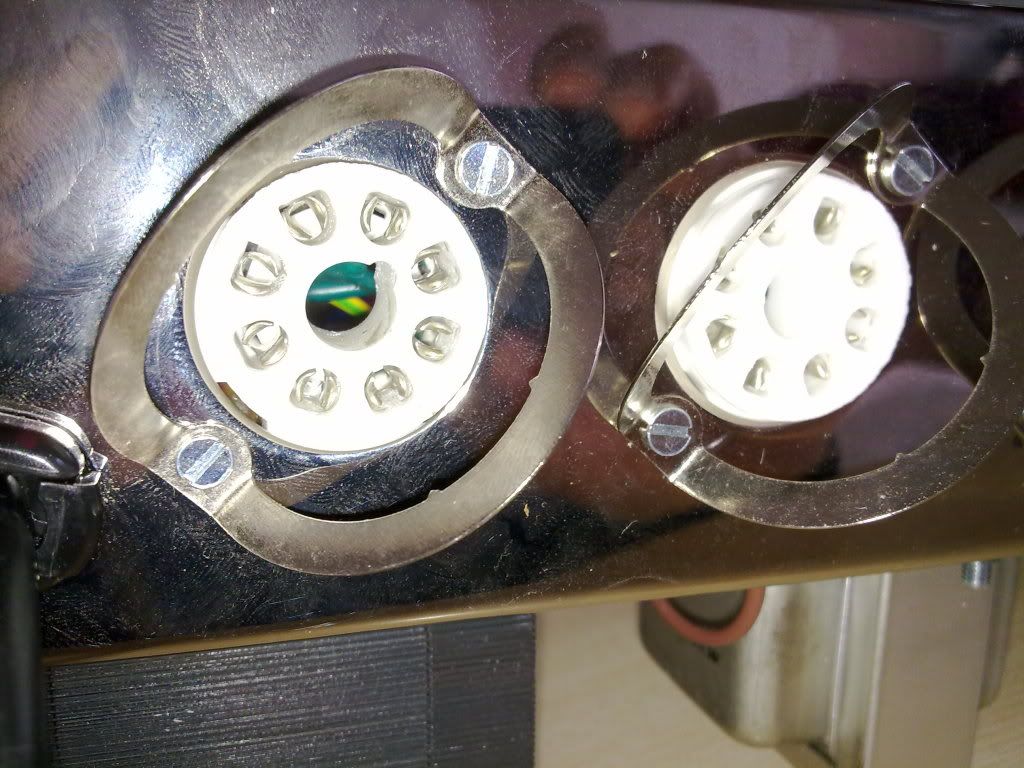

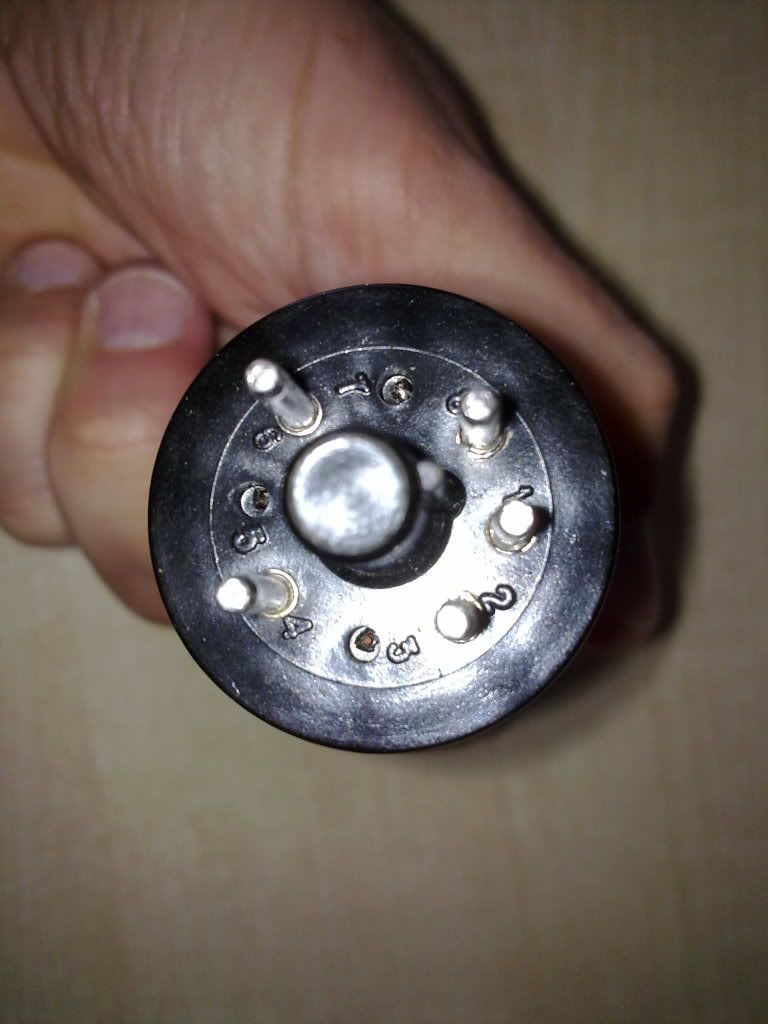

nu met buisvoet, buis en dikke worstevingertjes....
http://i201.photobucket.com/albums/a...erkantbuis.jpg
http://i201.photobucket.com/albums/a...g/buisvoet.jpg
wat ik met mijn ook maar beperkte kennis niet snap..
er gaan 2 rooie draden naar die buis en 2 gele.
hoog- en gloeispanning neem ik aan.
maar het is een gelijkrichter.. die gelijkspanning, waar komt die dan af?
die blauwe draad die bij 1 van de gele draden zit?
en pin 1 dan?
Hier een plaatje van een voeding:
http://img521.imageshack.us/img521/120/voeding.jpg
Van boven naar beneden op de trafo: hoogspanningswikkeling, gloeistroom voor de gelijkrichtbuis, gloeistroom voor de andere buizen.
dank. wel heel erg klein plaatje :D
ik heb een pdf schema van die 5E3, weet alleen niet hoe ik die geplaatst krijg, daar staat die trafo uitleg ook op volgens mij.
ff in google: free hosting pdfCitaat:
Oorspronkelijk geplaatst door larsje
intikken
Lars, ik had al zo'n vermoeden dat het werk van de fabrikant er zo uit zou zien. Waar we nu benieuwd naar zijn is de combinatie van jouw werk en dat van de fabrikant. Misschien nog een plaatje van de onderkant :crazyhappy:Citaat:
Oorspronkelijk geplaatst door larsje
zie post 211, ik heb nog niets gewijzigd, wilde even wachten op jullie reactie. vanuit mijn optiek heb ik daar dus 2 draden (een gele en een rode verkeerd zitten (2 en 4 moet ik nog omwisselen, waarbij 2 het rode draadje bovenaan is, naast het lipje dat omhoog staat).
Die had ik gezien maar kan niet goed zien waar het slotje zit. Ik zou dat plaatje zo graag zien waarbij je door het gat kan kijken, alleen dan kan ik oordelen of het gored zit. Zoiezo hoort de blauwe draad aan pin 8 en niet aan 2.Citaat:
Oorspronkelijk geplaatst door larsje
Schema
Deze buis heeft een direct verhitte katode, dwz de gloeidraad zelf is de katode.Citaat:
Oorspronkelijk geplaatst door bass blom
