Een slagplaat is wel een wezenlijk onderdeel van het ontwerp van de tele. Ik zou hem nog niet direct afschrijven.
Heb je gelijk in; en ik kan er later altijd nog een opzetten. Maar eigenlijk zit ie er al, in de vorm van het bovenblad. Er zou dan alleen maar een extra laag op komen.Citaat:
Oorspronkelijk geplaatst door Kim Wilson
Ik wilde vanavond eigenlijk nog een stuk uit het blad snijden: het gearceerde stuk op de foto (beetje minder gewicht weer) maar daar wacht ik nog even mee. Ik zal eens kijken hoe het er uit ziet als alles af is; daarna kan ik er eventueel nog een slagplaat op maken.

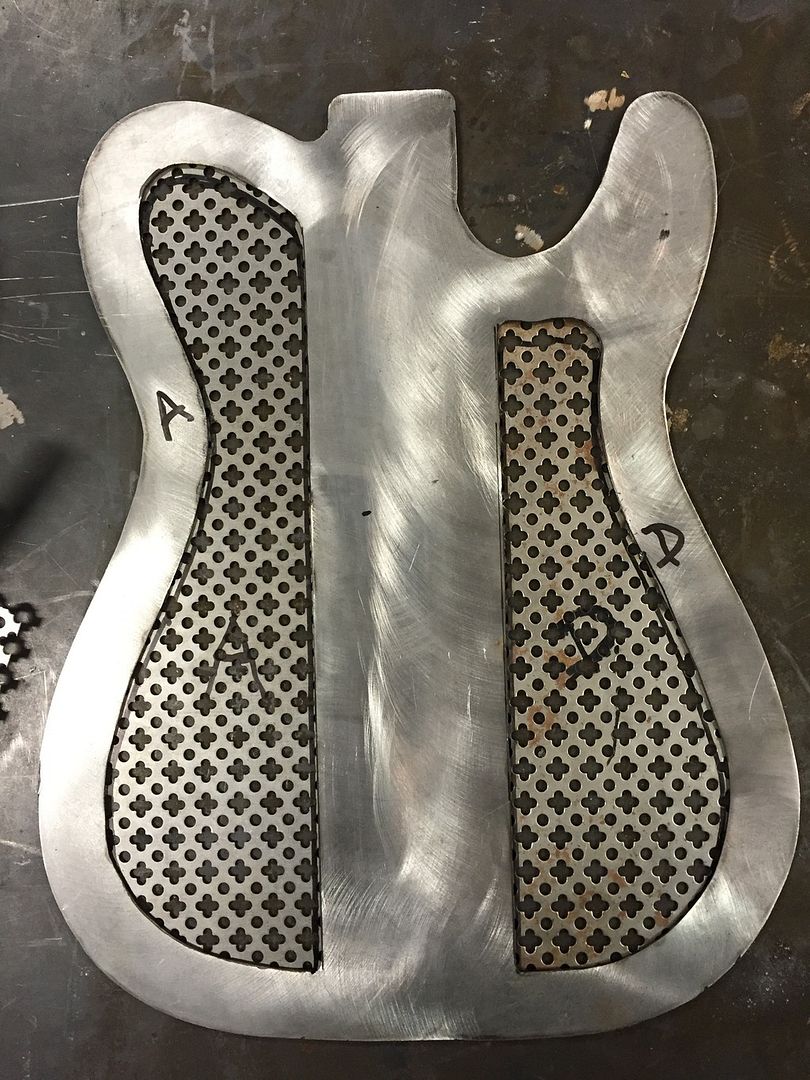

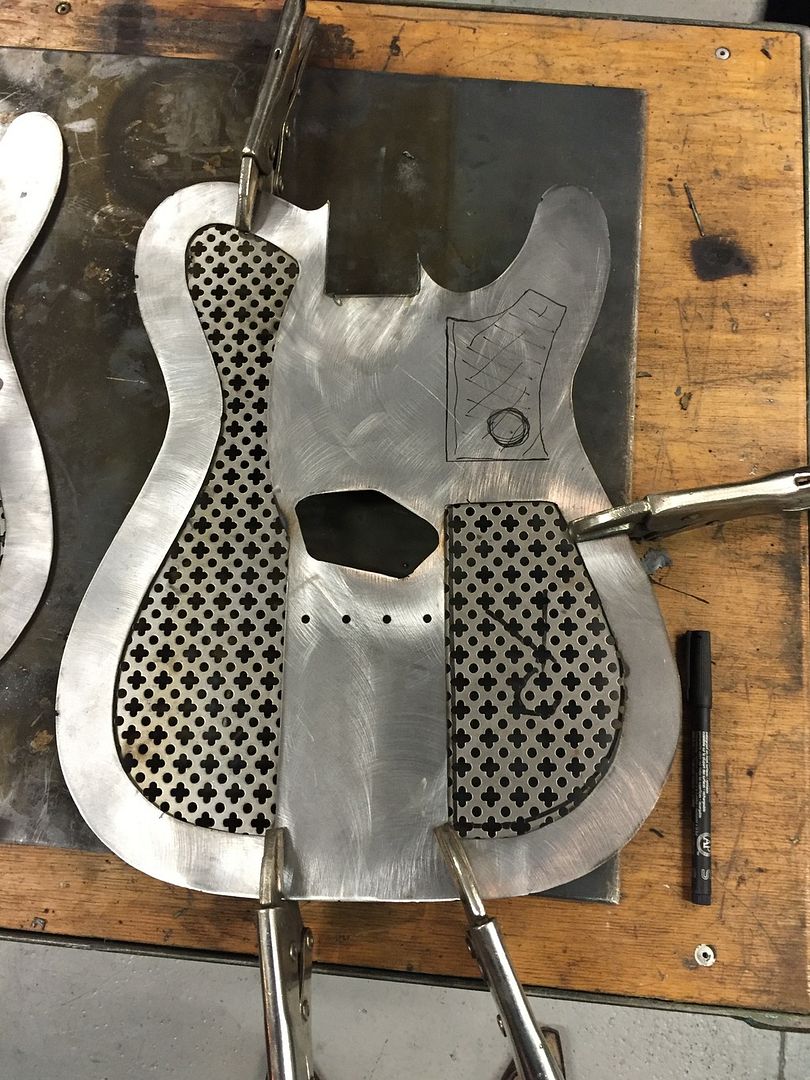

Dit gaat het worden. Vandaag heb ik het gat voor de neck uit het bovenblad gehaald, en stukken geperforeerd staal op maat gesneden. Die ga ik volgende week in boven- en onderblad puntlassen.
http://i48.photobucket.com/albums/f2...ps2d7yueve.jpg
http://i48.photobucket.com/albums/f2...psb0tsng3i.jpg
NB: Het geperforeerd staal moet op de foto hierboven natuurlijk aan de andere kant zitten.
Aan de binnenkant dus. Even bij nadenken volgende week, haha !

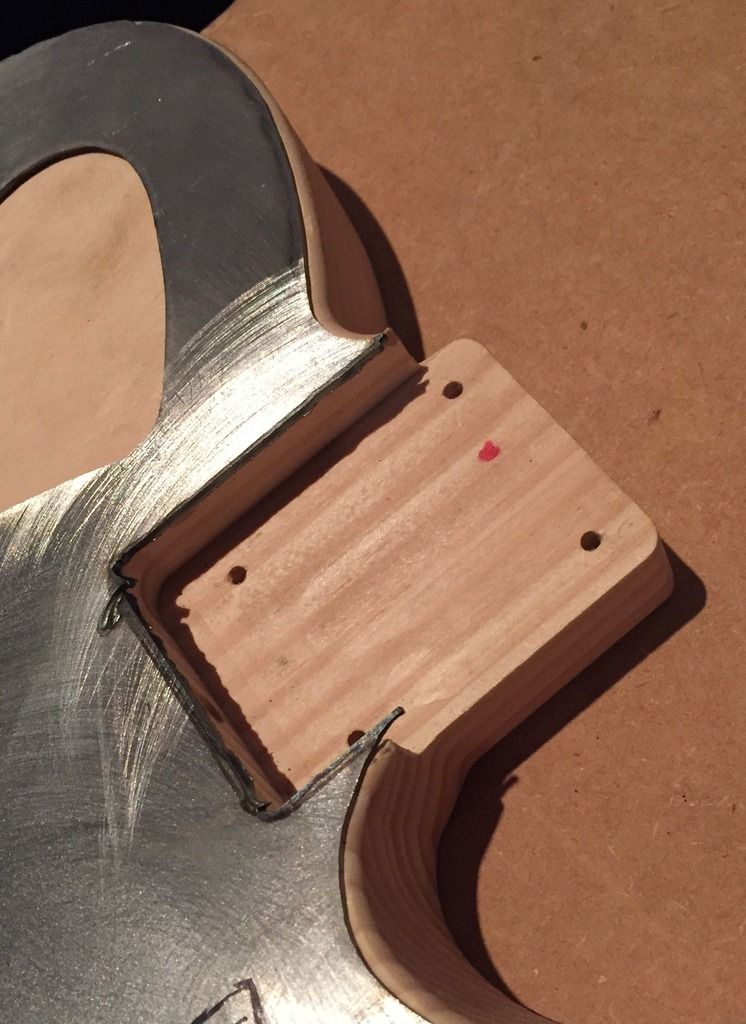

... en maar weer vijlen deze week ... de neck cavity precies pas maken met de houten body. Dat wordt een secuur klusje. De uitsnede die je hieronder ziet is gemaakt met de plasmasnijder, en nog niet bewerkt. Mooi apparaat ! Net als de Makita powervijl die ik van een vriend kon lenen. Die spaart echt enorm veel handvijlwerk. Morgen komen de schuurbandjes voor de powervijl binnen die ik op internet heb besteld. Die moet je wel met beleid gebruiken: als je iets te hard drukt breken ze en kan je ze weggooien. Toch jammer, voor anderhalf eutje per stuk. Voordat ik het kunstje door had waren we al 6 euro verder haha !
http://i48.photobucket.com/albums/f2...ps2ox6ui88.jpg

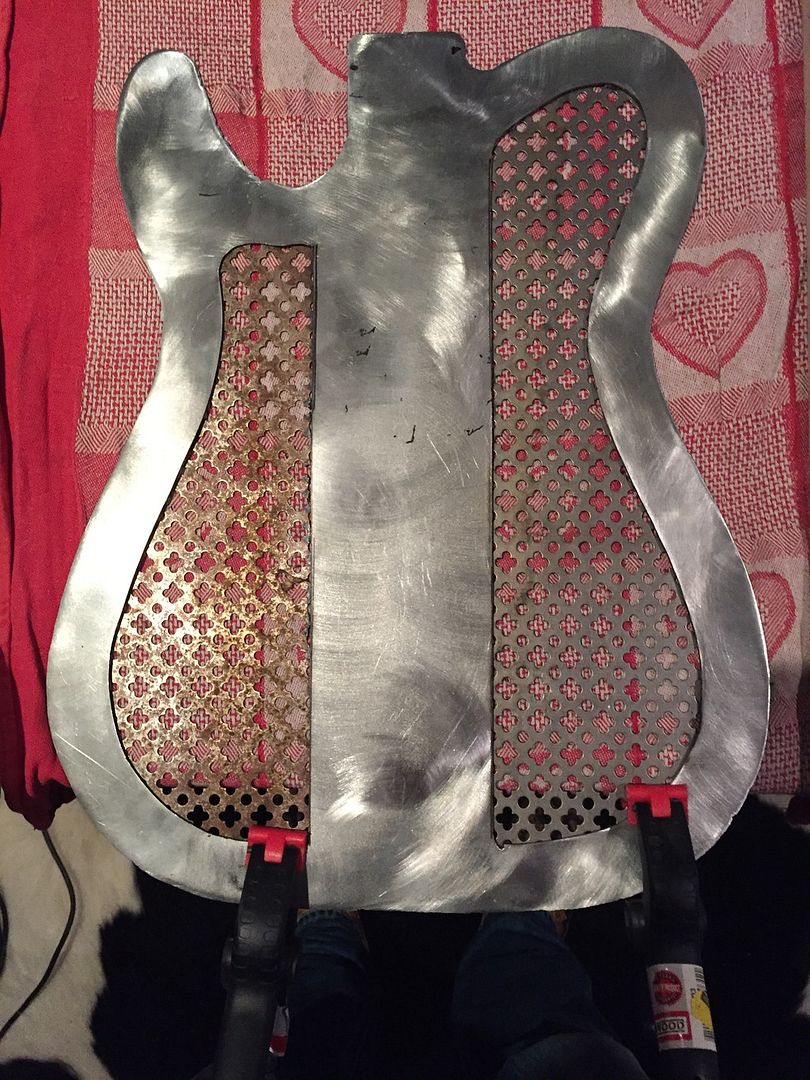

Zo zit het onderblad goed om.
http://i48.photobucket.com/albums/f2...psivsftsqv.jpg

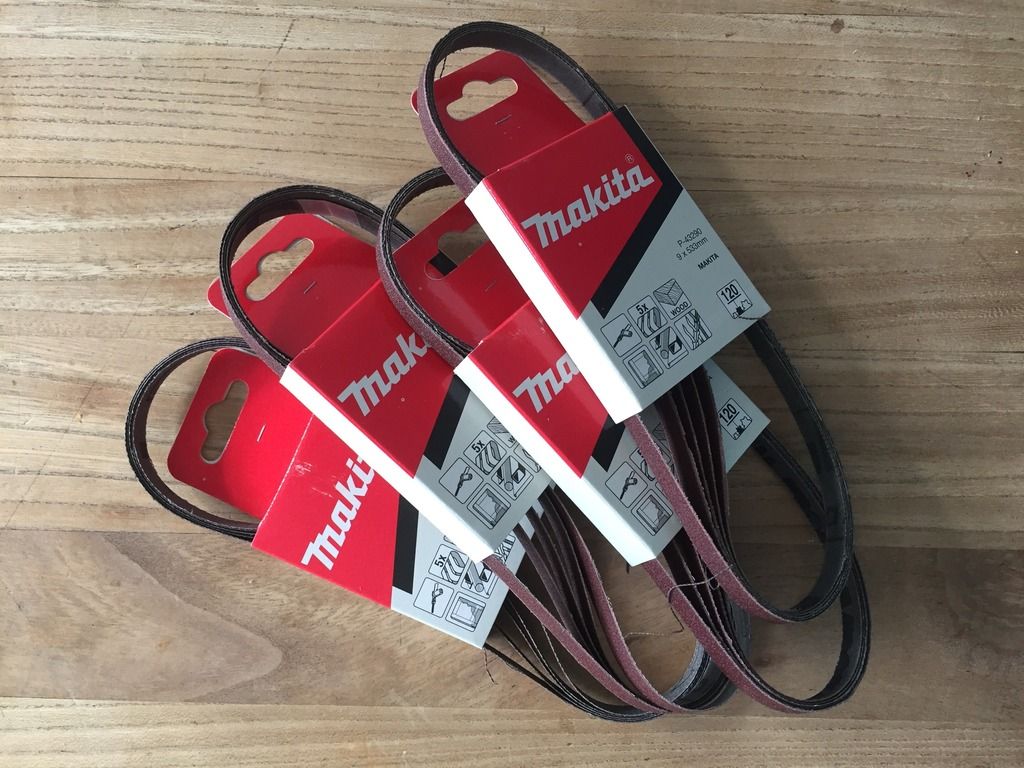

De schuurbandjes voor de powervijl. Ik kan weer even vooruit.
http://i48.photobucket.com/albums/f2...psrtarmubu.jpg

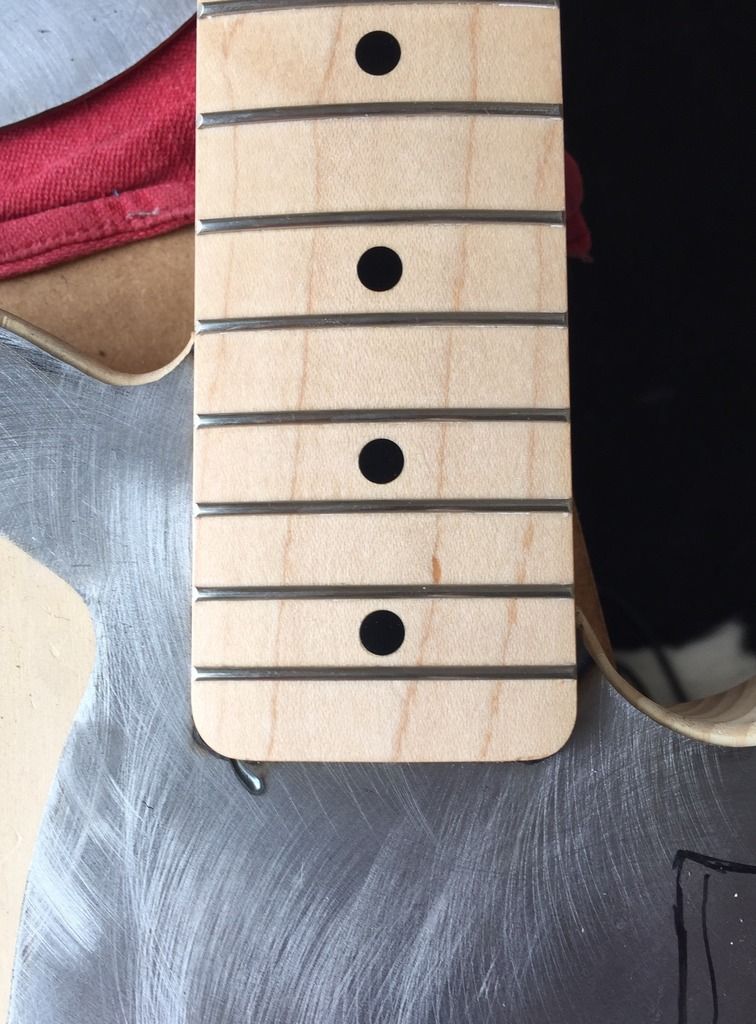

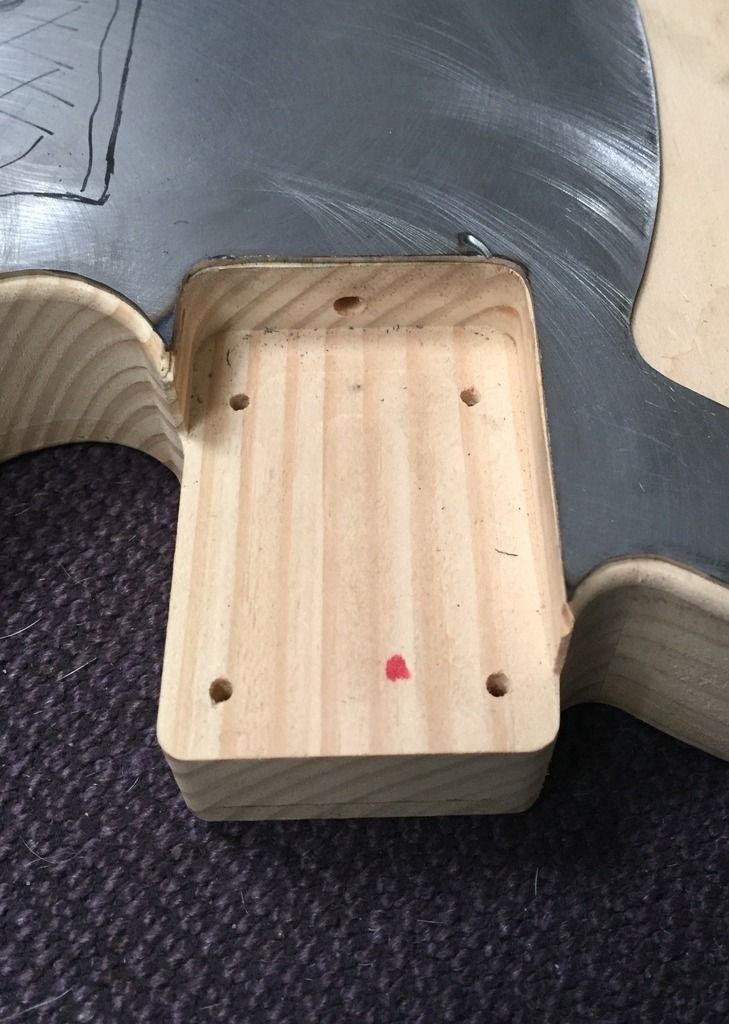

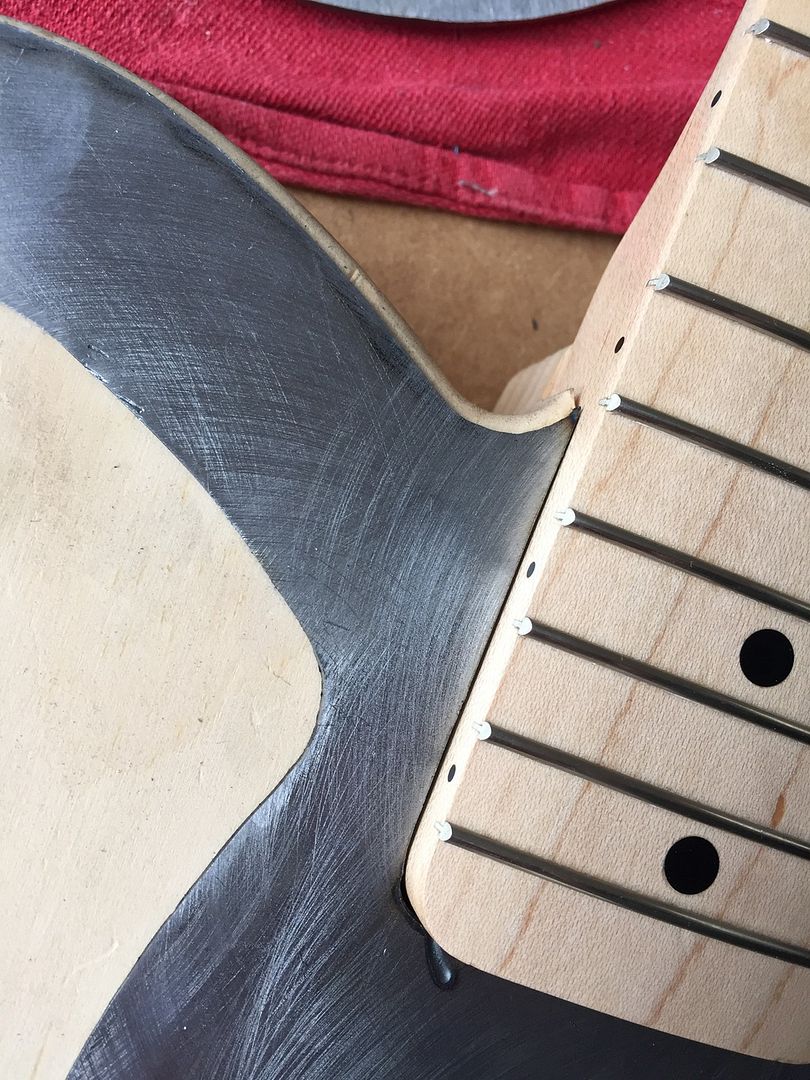

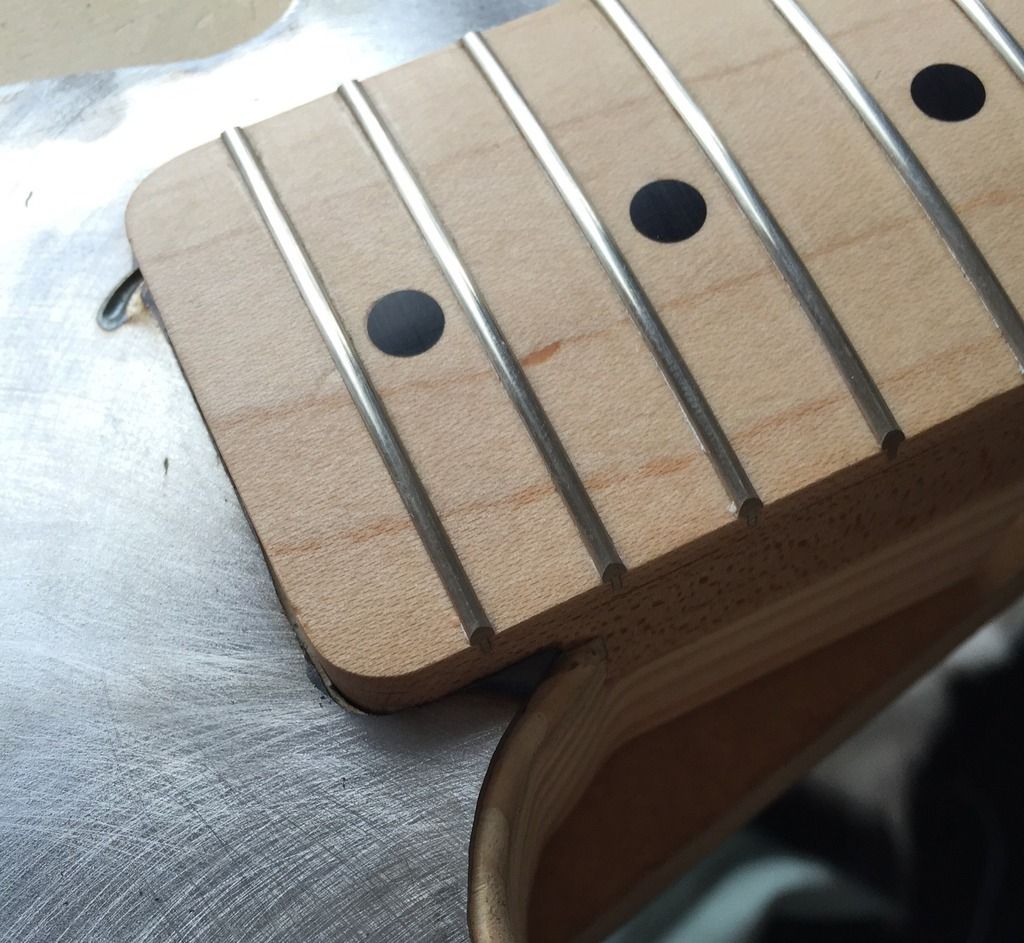

Uitsparing voor de neck:
http://i48.photobucket.com/albums/f2...psoytmkoj2.jpg
http://i48.photobucket.com/albums/f2...psth0qcjxw.jpg
http://i48.photobucket.com/albums/f2...pshvb5hmnf.jpg
http://i48.photobucket.com/albums/f2...psfaybstt8.jpg

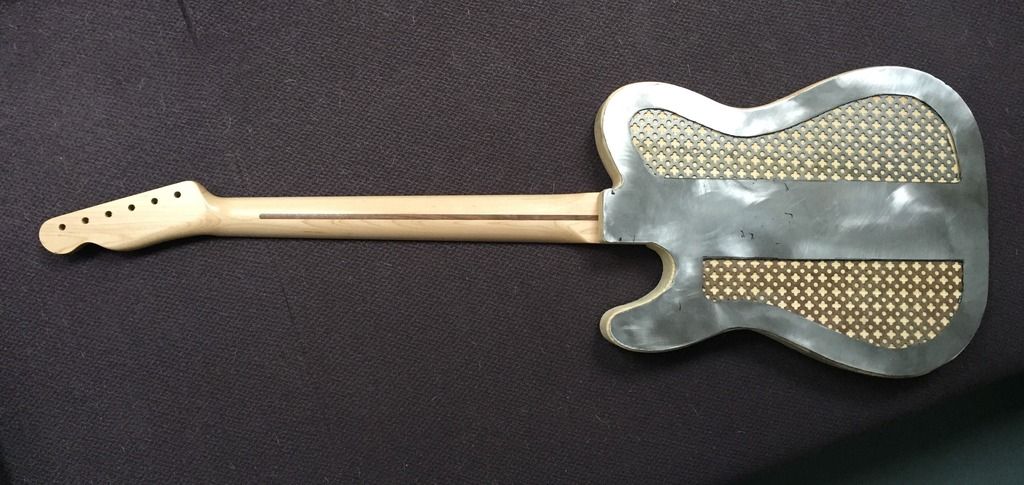

En voor het eerst het totale idee:
http://i48.photobucket.com/albums/f2...psitixqn9h.jpg
http://i48.photobucket.com/albums/f2...psl4vggrbf.jpg
Ik vind het wel gaaf worden ! Jullie ?
gaaf zéker wel! ik had alleen voor een ander perforatie-patroon gegaan, het doet me wat radiatorgrill-achtig aan. gewone gaatjes lijken me beter. Maar je pakt het rustig en secuur aan en dat is wel knap om zien!
doe zo voort :)
Dank je ! Het moeilijkste moet nog komen: het vormen (buigen) en dichtlassen van de zijkanten !Citaat:
Oorspronkelijk geplaatst door st.robot
Over de gaatjes is de nodige discussie geweest. In dit geval geldt na vergelijkend warenonderzoek in mijn directe omgeving: de meeste stemmen gelden. En stel je ook nog voor dat de gitaar verroest patina wordt, met die roomblanke neck: ik vind het zo wel wat hebben.
Andere overweging: dit klaverbladpatroon was nog op de werkplaats voorradig; het was nét genoeg dus ik mag niks meer verkutten. Een plaat met een ander patroon moet ik bestellen, en dan moet ik meteen een hele plaat van 1000 x 2000 mm kopen. Die zijn best prijzig.
Maar: ik vind deze 'barncaster' uitstraling zelf het mooist. En dat telt ! Smaken verschillen gelukkig.
Verder lijkt het me echt gaaf als het hout er tussen uit is: dan kijk je als het ware dwars door de body heen. Ik kan er nog leds in bouwen, haha !
Ik vind dit juist een leuk patroontje. Als hij dan verweerd is ziet hij er nog ouder uit. Recht is wat moderner in mijn ogen.
Ik moet iets gaan besluiten over de plaats van en toegang tot de volume pot. Ik wil de pot zo dicht mogelijk onder het brugelement, heb ik besloten; zeg maar ongeveer op de plaats waar ie bij een Strat zit. Dat kan op een paar manieren:
- een gat in het 'gaas' aan de bovenkant om alleen maar de schacht van de pot van achter uit doorheen te steken; dan moet er in het 'gaas' aan de achterkant wel een gat met een afdekplaatje. Dan zie je op het bovenblad het minst (alleen een knop), maar dan zit er dus een gat met een afdekplaatje in het achterblad.
- de pot monteren op een plaatje dat op een gat in het 'gaas' op het bovenblad wordt geschroefd. Dat is de eenvoudigste oplossing denk ik, maar daarmee komt er wel iets extra (de knop mét het plaatje) op het 'gaas' in het bovenblad.
Andere opties ? Die toegang geven tot de potmeter zonder het uiterlijk van de gitaar te veel kwaad te doen ? De originele Telecaster optie met de ovalen control plate vanuit de slagplaat wil ik niet. Zo simpel mogelijk dus ...
De output jack wil ik wel gewoon in een plaatje monteren dat ik in de zijkant van de gitaar schroef. Daar kan ik dus gewoon bij.
