Ik weet het niet. Jij zei 500R -1M. Ik moet het nog nakijken.Citaat:
Oorspronkelijk geplaatst door ponq
De trafo kan ik dus makkelijk verkrijgen, maar hoe moet het dan verder? Ik heb nog nooit zo'n ding vastgehad, dus aan bepaalde aansluitpunten op je plan kon ik niet uit :)
Ik heb trouwens het schema van die brute fuzz.
http://www.filefreak.com/pfiles/4471...lie%20fuzz.mp3
Straks even een pcb layoutje maken.
http://i69.photobucket.com/albums/i45/Valoosj/SWIRL.jpg
Volgens mij moet de LDR voor de neovibe vooral een groot 'contrast' hebben. Dus in het donker echt een grote weerstand (2M en hoger) en bij licht juist een lage. Die bij Klaus hebben ze bij Newtone niet, maar als ze die hadden, dan had ik die gekozen. Maar goed, pin me er niet op vast ;)Citaat:
Oorspronkelijk geplaatst door Valoosj
Die trafo snap je zodra je m ziet. Dat ding heeft 2 keer 2 pootjes. T eerste paar verbind je met de 230V (dus ook een stekkeraansluiting kopen), het 2e paar is de 'output' van de trafo. Daar komt dus 18V AC uit. Die twee verbind je met de rest van het circuit voor je voeding.
@fuzz: Is dat een bekende? Kvind om eerlijk te zijn maar een bak herrie ;)
Die fuzz komt van Dragonfly. Hij speelde dit zonder plectrum, vandaar dat het slordig is, maar ik vind het geen bak herrie hoor. Lekker hard :rockon:
Ik zal je circuit nog eens nakijken. Aan de kant van de 18V, welke is daar de + en -? want dat stond er niet bij geloof ik.
Tis wisselspanning he, dus + en - maakt nog niet uit. Na de gelijkrichter diodes heb je pas gelijkspanning (en dus een + en -)

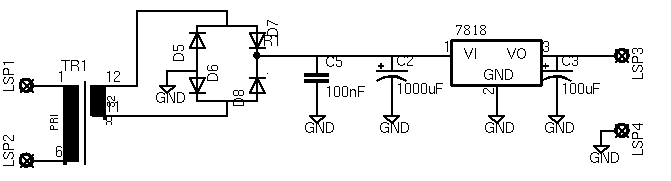

http://i69.photobucket.com/albums/i4...hematicym3.png
Als ik het goed begrijp, dan heb je links die transformator, bij PT1 en 2 komt de 230V binnen? En de andere kant gaat dan naar de diodes? LSP3 is 18V+ en bij LSP4 is de 18V-? Waar gaan alle grounds naartoe?
LSP1 en LSP2 sluit je aan op de 230V.
Tussen D5 en D7 komt dan de ene kant van de 18V AC binnen. Tussen D6 en D8 de andere kant van de 18V AC.
De 18V AC wordt door de diodebrug gelijkgericht naar zo'n ~24V DC. Deze +24V vertrekt vanaf het punt tussen D7 en D8.
De GND 'ontstaat' tussen D5 en D6. Alle GND's zijn met elkaar verbonden.
Uit pootje 3 van de 7818 komt dan de 18V DC, die je kunt aftappen bij LSP3.
LSP4 is GND (0V dus. Er is geen -18V. Als je dat wil, dan moet je een 7918 bij bouwen).
Je bent een held, weet je het :satisfie:Citaat:
Oorspronkelijk geplaatst door ponq
Nu begrijp ik dit ook weer wat beter.
You're welcome ;)
Check ook deze site: http://geofex.com/article_folders/po...s/powersup.htm
Voor die voeding, welke diodes? Het ziet eruit als 1N4001.
Bij de Neovibe heb je er gewoon een draadbrug voor in de plaats gezet he?
