Printable View
https://lh3.googleusercontent.com/zX...=w1159-h771-no
Zijkant(en) aftekenen en voorbereiden
https://lh3.googleusercontent.com/it...=w1159-h771-no
Om de eerste popnagels te kunnen schieten.
https://lh3.googleusercontent.com/Dc...=w1159-h771-no
Loopt vlotter dan verwacht.
https://lh3.googleusercontent.com/qz...=w1159-h771-no
Hiel- en staartblok (foto hierboven) verlijmd met de zijkant.
Tee.
https://lh3.googleusercontent.com/jv...=w1159-h771-no
Net zoals bij de Judas ga ik ook bij dit project aan de slag met het eikenhout van een afgedankte tafel
https://lh3.googleusercontent.com/HY...=w1159-h771-no

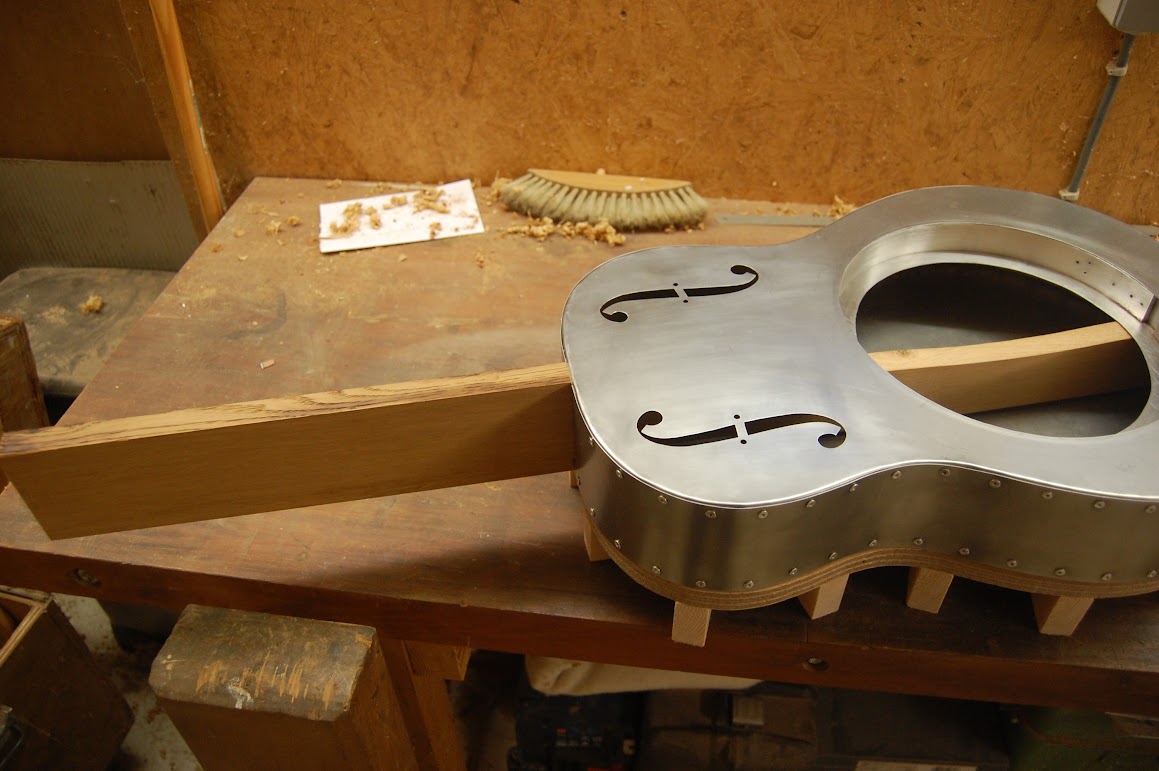

In een poging er een hals uit te krijgen.
https://lh3.googleusercontent.com/Vh...=w1159-h771-no
Naar de dikte van de neck stick een gepast gat in de body gemaakt.
https://lh3.googleusercontent.com/JL...=w1159-h771-no
In tegenstelling tot de meeste (National) Reso's vormen hals en stick hier één geheel.
https://lh3.googleusercontent.com/rP...=w1159-h771-no
Lijkt dit niet heel sterk op iets uit je kindertijd?
https://lh3.googleusercontent.com/CA...=w1159-h771-no
Hals op breedte lijmen..
Tee.
Interessante constructie met die doorlopende middenplank. Hoe dik is ie? Hij lijkt me wat aan de dunne kant, maar dat kan door de foto komen. Daarnaast is het eiken, dus dat komt wel goed denk ik zo.
Ter hoogte van de hals-hiel (het gat in de body) meet de neck stick 20 x 70 mm, Koen, er komt inderdaad al wat kracht bij kijken om een dergelijke eiken plank op z'n breedtekant door te buigen.
De Toolbox Tricone kreeg destijds trouwens ook zo'n doorlopende hals aangemeten.
Naar mijn weten wordt de hals bij een stalen resophonic altijd uit twee delen opgebouwd, waarbij de stick met een soort schuine las in de hals uitgewerkt wordt. Heeft wellicht iets van doen met efficiëntie en kostprijs bij massaproductie? Naar mijn gevoel wordt er bij een dergelijke constructie echter ingeboet op stevigheid, althans na verloop van jaren.
Deze video verduidelijkt wel één en ander omtrent constructie en gevolg (vanaf 1:40)
https://www.youtube.com/watch?v=6v5S7idz9bQ
Tee.
wow, knap man!
ja, ik heb es een nieuwe neck gebouwd voor zo'n ouwe duolian, moest op de ouwe neckstick komen, met zo'n schuine verbinding, lastige klus. idee van zo'n onepiece neckstick is super, qua constructie eenvoudiger en ook veel steviger lijkt me
kan niet anders zeggen dan diep respect hoe deze gitaar gemaakt wordt
https://lh3.googleusercontent.com/Mi...=w1159-h771-no
De hals vlak schaven
https://lh3.googleusercontent.com/gD...=w1159-h771-no
En daarbij de correcte halshoek trachten te bekomen.
https://lh3.googleusercontent.com/N0...=w1159-h771-no
Door die halshoek ontstaat er een geringe wig-vormige spleet tussen bovenblad en toets
https://lh3.googleusercontent.com/FP...g=w600-h400-no
Bij National, Dobro & Co. lost men dit probleem op door met een paar schroeven het bovenblad tegen de toets aan te trekken (schroeven die verborgen worden onder positiestippen)
https://lh3.googleusercontent.com/a9...=w1085-h721-no
Mijn inziens maak je het assembleren van hals en body stukken eenvoudiger (en sneller) door onderaan het bovenblad gewoon een spie-vormige opvulling te lijmen.
https://lh3.googleusercontent.com/Dc...=w1085-h721-no
Zagen van de schuine las voor de kop
https://lh3.googleusercontent.com/yG...=w1085-h721-no
Even nalopen met schaaf(je) en verlijmen.
Tee.
https://lh3.googleusercontent.com/Zg...=w1159-h771-no
Een zaagmal bestellen is één ding,
https://lh3.googleusercontent.com/fD...=w1159-h771-no
Een zaagblad vinden dat past op de machine is een ander paar mouwen..
https://lh3.googleusercontent.com/pB...=w1159-h771-no
Na wat experimenteren met zelfgemaakte pas- en opspanringen is het toch gelukt.
https://lh3.googleusercontent.com/D6...=w1159-h771-no
Slotted en strak, zoals het hoort.
https://lh3.googleusercontent.com/a5...=w1159-h771-no
Truss rod uitrijden.
https://lh3.googleusercontent.com/_N...=w1159-h771-no
Double action.
https://lh3.googleusercontent.com/d-...=w1159-h771-no
Met toegang aan de hielkant
https://lh3.googleusercontent.com/5n...=w1159-h771-no
Onder de (reeds afgewerkte) toets.
https://lh3.googleusercontent.com/0E...=w1159-h771-no
Jammer dat deze fraaie stemmechanieken niet dichter bij huis te vinden zijn..
https://lh3.googleusercontent.com/HD...=w1159-h771-no

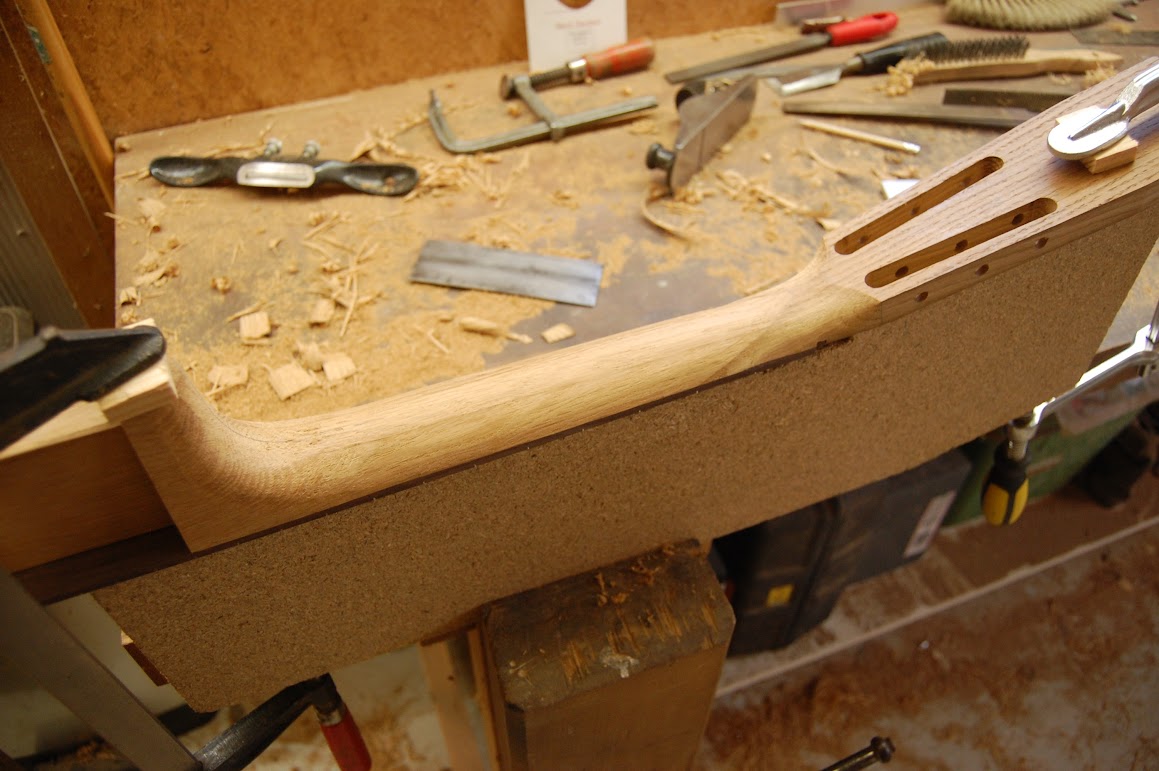

Blijf de tijd om een hals te maken toch een beetje onderschatten.
Tee.
https://lh3.googleusercontent.com/Vq...=w1159-h771-no
Break.
https://lh3.googleusercontent.com/Yi...=w1159-h771-no
Afgelopen weekend de stalen binnenring van een oud wieldeksel verwijderd
https://lh3.googleusercontent.com/jb...=w1159-h771-no
In een poging een lichte aluminium resonator cone van 145 gram over te houden..
https://lh3.googleusercontent.com/vg...=w1159-h771-no
Voor een wijnkist tussendoor-project..
Tee.
Het is een beetje zonde om een fraai wieldeksel onder een afdekplaat te verstoppen (naar mijn gevoel)
https://lh3.googleusercontent.com/ZO...=w1159-h771-no
Maar zonder zo'n afdek ontbreek je ook 'n beetje een plaats om je hand op te laten rusten.
https://lh3.googleusercontent.com/XT...=w1159-h771-no
Gisteren schoot me plots deze oplossing te binnen: een staartstuk-hand rest combinatie..
Tee.
Hoor eens bij Abacus in Gent, ik denk dat hij die gewoon heeft.Citaat:
Oorspronkelijk geplaatst door loose-fur
good thinking. weet niet of het ideaal is al je enkel daar met de palm op kan rusten maar een beetje gitarist past zich aan aan het instrument; cool ctuff as always!Citaat:
Oorspronkelijk geplaatst door loose-fur
Blijkbaar heeft Abacus deze stemmechanieken inderdaad in huis, Mr. Fingers
http://images.yuku.com/image/jpeg/e3...a9024e6db7.jpg
Bestel je bij Stewmac slechts enkel en alleen één zo'n exemplaar dan betaal je deze mechaniek -inclusief alle kosten- 12 euro duurder dan (zelf afhalen) in Gent. Vanaf twee exemplaren zit je exact op dezelfde prijs (maar dan wel thuis afgeleverd door Stewmac). Laat je drie of vier stuks overkomen uit de VS, dan worden ze geleverd aan acht à tien euro goedkoper, per stuk.
Dus even nadenken over eventuele toekomstige bouwplannen, maar alvast bedankt voor de tip!
Tee.
Zonder dank. Abacus is mijn "go-to-adresje" voor niet courante onderdelen. Als je het nergens kunt vinden, is de kans nog steeds vrij groot dat Jean-Luc het gewoon nog ergens in een schuif of lade heeft liggen. Fijn winkeltje ook!
https://lh3.googleusercontent.com/sb...=w1159-h771-no
Back to Black..
https://lh3.googleusercontent.com/Hd...=w1159-h771-no
En die heeft wél een afdekplaat van doen.
https://lh3.googleusercontent.com/7o...=w1159-h771-no
Met veel gaten.
https://lh3.googleusercontent.com/UZ...=w1159-h771-no
https://lh3.googleusercontent.com/e9...=w1159-h771-no
Zijn er nog motorrijders die hierin iets herkennen?
https://lh3.googleusercontent.com/Ds...=w1159-h771-no
https://lh3.googleusercontent.com/xX...=w1159-h771-no
https://lh3.googleusercontent.com/N_...=w1159-h771-no
https://lh3.googleusercontent.com/xS...=w1159-h771-no
https://lh3.googleusercontent.com/dR...=w1159-h771-no
wow!!! en ook qua esthetiek... magnifiek.
Heb je die vlakke plaat nu met een hamer tot een koepel geklopt ? snap het niet goed.
Yep, metaalbewerking volgens schrijnwerkerslogica, Barno. Deze gitaar is tot nu toe wellicht de grootste en (vooral) leukste uitdaging uit mijn bescheiden gitaarprutsersloopbaan.
Ben voor de 'koepel' in de afdekplaat net zo aan het werk gegaan als voor de 'gewelfde' rug van de gitaar, zijnde: vorm uitzagen op de maat/lijn waar je de aanvang van de welving wil hebben + eenzelfde tweede vorm uitzagen om het plaatgedeelte dat plat moet blijven op te spannen. Bij het model voor de afdekplaat heb ik als extra de plaatdikte uitgefreesd zodat positioneren van de metalen plaat makkelijker is en verschuiven uitgesloten wordt:
https://lh3.googleusercontent.com/EX...=w1159-h771-no
Gans de boterham goed opspannen en tenslotte rond kloppen. Lange tijd nagedacht en gezocht met wat dat kloppen het best zou lukken, maar uiteindelijk niet veel verder geraakt dan -letterlijk- aan de slag gaan met twee rubberen hamers, één als 'geleider' en de ander als 'klopper'.
Afdekplaat is beter gelukt dan de rug (die heeft ook een groter oppervlak, en is dus moeilijker om egaal te krijgen). Verre van perfect, maar het past wel ergens bij het primitieve karakter van de klinknagels, althans naar mijn gevoel..
Eveneens fijn dat je qua esthetiek het huwelijk tussen chicken-foot en bullet-hole design ook weet te pruimen!https://lh3.googleusercontent.com/dS...=w1020-h721-no
Tee.
Dit is nog wel het allerminste wat ik niet snap.Citaat:
Oorspronkelijk geplaatst door barno
Mijn hand ergens op laten rusten?
Daar heb ik een vrouw voor.
Maar ik laat dit allemaal in het volste vertrouwen aan mijn oog voorbij trekken, want Loose trouwt niet: hij tovert een vernuftig dingetje uit de mouw die het oplost.
Dan weet ik zeker: Grotere denkramen (Ollie B. Bommel) aan het werk.
De laatste keer dat ik koepels heb geklopt was toen Reinier Paping de elfstedentocht won en het bij ons 4 graden was in het klaslokaal.
Nou zou ik het daaraan kunnen wijten, maar mijn geklop (in koper, dat dan weer wel) zag er toch behoorlijk minder uit.
Ik ben dus benieuwd hoe ie zo'n mooi resultaat heeft geflikt.
Vriendelijke groet, Gus
editje: Loose heeft inmiddels al geantwoord..... sorry.
Dat heb je als je tussendoor even andere dingen doet.
https://lh3.googleusercontent.com/M0...=w1159-h771-no
Aan de hand van wat Google-afbeeldingen een hand rest ontworpen
https://lh3.googleusercontent.com/Fk...=w1159-h771-no
https://lh3.googleusercontent.com/Gj...=w1159-h771-no
Uitprint op een stuk staalplaat gekleefd
https://lh3.googleusercontent.com/GT...=w1159-h771-no
En uitgezaagd.
https://lh3.googleusercontent.com/Bc...=w1159-h771-no
Het plooiproces kan beginnen.
https://lh3.googleusercontent.com/iu...=w1159-h771-no
En daarvoor dienen wel wat plooimallen gemaakt te worden..
https://lh3.googleusercontent.com/Uj...=w1159-h771-no
https://lh3.googleusercontent.com/1X...=w1159-h771-no
https://lh3.googleusercontent.com/p_...=w1159-h771-no
Tee.
schitterend!!!
Vakwerk. Chapeau!
Monnikenwerk! 't Is dat ik geen hoed heb, zelfs geen pet, anders zou ik hem afnemen.
Wat zou ik gelukkig zijn met ook maar een tiende van je vaardigheden...
Zo bizar mooi hoe je die handrest hebt vormgegeven. Zo smooth, alsof het zo uit een machine komt. Ook die koepel ziet er zo netjes uit. Het zal ook wel een beetje tijd kosten, maar voor handwerk is het echt schitterend!
Dit is inderdaad de meest voorkomende opmerking bij dit project: Wat een tijd steekt daar in?! Terwijl voor mezelf het gegeven tijdsduur eigenlijk compleet afwezig is, deze bouw is gewoon een erg plezierige trip; een héél fijne ontdekkingstocht.
Wat me trouwens ook reeds bij eerdere bouwsels opviel: vooral Belgen reageren. Toeval of (her)kennen wij elkaar ergens van?
Fijn. Toch wel.
Tee.
Ben ik dan de uitzondering? Wellicht zit het in de plaatsnaam...
Ik ben nochtans enen Ollander.
Je snapt dat dit niet is om je in de maling te nemen, maar een soort imitatie van mijn Vlaamse vrienden in Oud Heverlee, Weelde, noem maar eens wat.
Groot Amsterdam, de gemeente die er nog niet is, maar er zeker gaat komen. Nu nog Amstelveen.
Maar goed, wat ik wil zeggen is het volgende.
De èchte helden zien kans het bijna onmogelijke zodanig te presenteren, dat ik haast zou kunnen geloven dat ik dat ook zou kunnen maken/doen.
Oog in oog met zoveel achteloze perfectie....., serieus. I kid you not. Ik geef je geen kind, zeggen onze westerburen dan treffend.
Maar misschien dat bijna al die andere Ollanders door zoveel vakmanschap een beetje flabbergasted zijn.
Maar zal een echte Ollander dat toegeven?
Dacht het niet.
Maar terug on topic: een aardig stukske metaal frutsel heb je daar gemaakt. Mijn handrest voelt ook na 45 jaar prettiger.
Ik ben zo vrij dit draadje met plezier te volgen.
Vriendelijke groet, Gus
En mijn strooien hoedje is wèl af hoor.........
Gisteren gewerkt met Herman, eveneens een Hollander uit Nederland, of is het omgekeerd, Gus? Herman reist komende week van Hasselt naar Gent via Brugge. Rare reisweg. Omweg. Misschien is Vlaanderen hem dan toch een beetje vreemd? Of misschien is hij eveneens een beetje in twijfel over de precieze ligging van Hasselt, Kim?
Tee.
Super om te zien, prachtig werk :D Erg leuk om te zien hoe je het metaal in vorm brengt met een hamer. Toevallig iets waar ik ook net mee bezig ben (maar dan niet gitaarbouw-gerelateerd) : vreselijk leuk om te doen. Ben erg benieuwd naar het vervolg :ok:
Dat is zelfs vanuit mijn hometown omrijden.Citaat:
Oorspronkelijk geplaatst door loose-fur
Ik ben eens op vakantie geweest in Houthalen (dat Oostappen-park), vlakbij Hasselt Vlaanderen. Leg daar maar eens uit dat je uit Hasselt Nederland komt. :D
https://lh3.googleusercontent.com/0e...=w1159-h771-no
Het fijne aan dit project is de diversiteit aan materialen.
https://lh3.googleusercontent.com/Ql...=w1159-h771-no
De wisselwerking tussen hout- en staalplaat.
https://lh3.googleusercontent.com/lJ...=w1159-h771-no
Bekend tegenover onbekend terrein.
https://lh3.googleusercontent.com/9S...=w1159-h771-no
Na het afwerken van de toets
https://lh3.googleusercontent.com/VK...=w1159-h771-no
Mezelf op een geheugensteuntje getrakteerd
https://lh3.googleusercontent.com/B3...=w1159-h771-no
Zodat de naam van dit kind niet vergeten wordt..
Tee.
Ziet er goed uit, mooi halsje en mooi strak die zichtbare verbinding tussen hals en headstock hout.
https://lh3.googleusercontent.com/bv...=w1159-h770-no
Een tijd geleden dit vooroorlogs deco staartstuk gescoord, de fraaie roest getuigt de leeftijd.
https://lh3.googleusercontent.com/uC...=w1159-h770-no
Nu is de tijd gekomen om de body een gelijkaardige patina te geven
https://lh3.googleusercontent.com/0R...=w1159-h770-no
Of toch zo goed mogelijk..
https://lh3.googleusercontent.com/HH...=w1159-h770-no
Geen makkelijke job
https://lh3.googleusercontent.com/TD...=w1159-h770-no
Maar het lijkt de goeie kant uit te gaan..
Tee.
Ziet er goed uit. Waar maak je de patina uiteindelijk mee?
Inderdaad..... ziet er prachtig uit, maar hoe maak je 'm antiek?Citaat:
Oorspronkelijk geplaatst door Thiez
Bij aanvang van deze bouw hielpen jullie reeds meedenken hoe deze gitaar een aardige patina zou kunnen verkrijgen, Erik en Thiez, fijn dat jullie het dan ook geslaagd vinden!
Het werd uiteindelijk een erg moeilijke zoektocht langsheen tientallen probeersessies, met als conclusie (voor de zoveelste keer): dat ons dierbaar internet toch heel vaak bezoedeld wordt door cafépraat; stuurlui aan wal die maar wat uit hun nek kletsen of napraten wat een ander ook niet weet.
Ben met een veelvoud aan producten en werkwijzen aan de slag gegaan: borstelen, sproeien, spuiten, wrijven en schuren, van azijn(zuur) en zout over cola, tot verbrande olie, zout(zuur), wc ontstopper/-reiniger, Fertan ontroester, selenium, en een zelf gebrouwen tannine uit eikenhout. Dat laatste gaf een bevredigend, vrij natuurlijk resultaat doch -net zoals bij al de andere producten- merkte ik dat het resultaat sterk afhankelijk was van temperatuur (luchtvochtigheid?), duur van de behandeling, verhouding van het product en mate van reinigen(ontvetten) en schuren van het oppervlak.
Telkens ik dacht de goeie manier gevonden te hebben leek het bij een volgende poging weer te mislukken. Op die basis toch maar aan de slag gegaan op de gitaar. Proberen, spuiten, afschuren, opnieuw opzetten, borstelen, half afschuren, .. met opnieuw zowat het ganse gamma aan producten en dito aangelengde producten.. tot plots.. Dit lijkt wel wat!
De body staat nu in de boenwas. Erg tevreden met het resultaat, maar weet echter niet hoe het een tweede keer te herhalen (en ook niet of ik daar nog zin in heb..)
Tee.
Dus je weet iegelijk niet hoe je dit effect nu bereikt hebt? Ben wel benieuwd want ik ken alleen manieren om de fysische eigenschappen van metalen te veranderen, maar niet om het er oud uit te laten zien.
Het is dus blootstellen aan allerlei omstandigheden geweest, alleen in wat extremere maten. Zo krijg je wel een realistische veroudering zo te zien! Het ziet er in ieder geval top uit.
Zoals gezegd, Erik, het wordt wellicht moeilijk dit resultaat nog eens te herhalen.
Intussen wél geleerd dat bepaalde ‘agressieve’ producten beter werken wanneer ze met water verdund worden. Misschien omwille van de lagere zuurtegraad, of zo?
Nummer twee is het schuren en ontvetten van de staalplaat. Bij schuren met erg fijn (water)schuurpapier of staalwol ga je eigenlijk ’n beetje polijsten en lijkt de patina óp de plaat te liggen, wat vrij onnatuurlijk oogt na het afwerken (boenen), uiteindelijk geven schuurpads (soms in combinatie met een kleine schuurmachine) voor mij het beste resultaat.
Dacht altijd dat thinner een goeie ontvetter was voor staalplaat, maar dat blijkt niet, en dus ben ik gaan schuren en ontvetten met sterk verdunde ammoniak.
En dan rest nog het aanbrengen van het product en de hoeveelheid, én de duur om het brouwsel te laten inwerken. Naar mijn gevoel vallen deze gegevens helemaal niet te registreren daar ze erg onderhevig lijken van omgevings- en materiaaltemperatuur.
Uiteindelijk alles naspoelen (en -schuren) met water en na droging boenen.
Een betere handleiding tot het bereiken van deze patina is moeilijk op papier te zetten (een metaalconstructeur met dertig jaar ervaring in trappenbouw en restauratie vroeg me zelfs ook reeds hoe ik het klaargespeeld heb om dit resultaat te bekomen..)
Tee.
Tip: vergis je niet in de denkfout dat een fraaie patina opzetten eenvoudiger is dan het leggen van een egale laklaag of het aanbrengen van een mooie kleur (stelling van een tooghanger die mag spreken uit ervaring), ook bij dit project bleek de afwerking alweer de moeilijkste/meest delicate factor.
Mooi zeg! Zorg dat je ZEKER een soundclip post als ze klaar is!
