https://lh6.googleusercontent.com/-I...0720141552.jpg
In het frame de spanten uitgewerkt.
https://lh3.googleusercontent.com/-3...0720141558.jpg
En uit een rest verpaktriplex een model van het klankblad gemaakt.
Tee.
Printable View
https://lh6.googleusercontent.com/-I...0720141552.jpg
In het frame de spanten uitgewerkt.
https://lh3.googleusercontent.com/-3...0720141558.jpg
En uit een rest verpaktriplex een model van het klankblad gemaakt.
Tee.
Dat klankblad ziet er knap uit! ik heb onlangs een archtop body (dummy testmodel) uit juist hetzelfde materiaal gemaakt
wat een ongelofelijk mooi project....
Het klankblad dat er echt op komt bestaat uit een reeks verlijmde, massieve deurpanelen, Barno, dit stuk triplex is slechts een pasmodel dat ik ga gebruiken om het massieve blad op maat te maken..
Tee.
Ik ben altijd benieuwd naar hoe iets gaat klinken, maar hier kan ik echt met plezier naar uitkijken :)
https://lh4.googleusercontent.com/-L...o/DSC_0055.JPG
Zat al een flinke tijd na te denken hoe ik de balken uiteindelijk tegen het klankblad geklemd zou krijgen.
https://lh4.googleusercontent.com/-T...o/DSC_0058.JPG
Gisteren tot een oplossing gekomen.
https://lh6.googleusercontent.com/-h...o/DSC_0062.JPG
Onderaan zit de strook multiplex waarmee de balken in vorm werden verlijmd.
https://lh4.googleusercontent.com/-j...o/DSC_0066.JPG
Tee.
https://lh5.googleusercontent.com/-j...o/DSC_0082.JPG
Klankblad beetje opgezuiverd.
https://lh5.googleusercontent.com/-d...o/DSC_0091.JPG
En op de achter-/onderkant een dwarse versteviging gelijmd.
https://lh6.googleusercontent.com/-3...o/DSC_0093.JPG
Want ik vermoed dat de 'T' zonder deze dwarse verdikking wel erg breekbaar wordt.
https://lh6.googleusercontent.com/-x...o/DSC_0095.JPG
Opdruk afgeschermd met een laagje boenwas, maar om splinters en beschadiging te vermijden toch maar met een omgekeerde wipzaag aan de slag gegaan (uitgezaagd vanaf de onderkant).
https://lh6.googleusercontent.com/-4...o/DSC_0100.JPG
Na wat geconcentreerd vijlen hebben we een Tee.
Tee.
Wat ongelofelijk mooi weer! Ik ben zó benieuwd naar het eindresultaat!
https://lh4.googleusercontent.com/-u...o/DSC_0102.JPG
Met een paar stukjes dubbel klevend plakband
https://lh4.googleusercontent.com/-B...o/DSC_0104.JPG
De positie van de balken vastleggen en aftekenen.
https://lh5.googleusercontent.com/-Q...o/DSC_0108.JPG
Waarna ze met behulp van de balkklem op hun definitieve plaats gelijmd kunnen worden.
https://lh6.googleusercontent.com/-4...o/DSC_0109.JPG
Terwijl de lijm zijn tijd krijgt om te drogen een schuine kant weggesneden aan de bovenkant van het frame, met de gedachte het klankblad straks wat meer trillingsvrijheid te geven..
Tee.
wordt een schitterend klankmeubel!!
wonderbaarlijk, bijzonder project en ziet er gewelidg uit :ok:
gewoon weg prachtig.
Met wat heb je die tekening er opgedrukt?
De manier om zo’n afdruk op hout te plaatsen heb ik hier op Gitaarnet ontdekt, Barnut, een Youtube-Tip die Pueblo onder zelfbouw plaatste. Deze zomer meteen uitgeprobeerd op een fruitkist-kinder-gitaartje en gemerkt dat het verdomd goed werkt! Zal ik zeker nog wel toepassen, en eventueel ook mee experimenteren op ander materiaal, zoals een naamplaatje uit aluminium, of dergelijke..
https://www.youtube.com/watch?v=Zq2O66QGCwg
Tee.
dju, heb net mijn inktjet weggegooid omdat ik een laser heb gekocht (beter om decals te printen)..
Met een Laser gaat het nog beter Barno In dezelfde topic staat een clipje dat je de print van een laser met een strijkijzer kan opstrijken. http://www.youtube.com/watch?v=cEdmQRduUww
Immers is de inkt van een laser er met warmte op het papier gebrand en ook zo er weer over te brengen op bvb hout.
hey thx El Mano, ga ik dadelijk es proberen!Citaat:
Oorspronkelijk geplaatst door El_Mano
bedankt voor de deskundige uitleg.
super :)
zelf moet ik die techniek nog altijd eens uittesten :p
Volg hem van het begin en ben benieuwd hoe het gaat uitpakken.
Hopelijk wordt het een muzikale klapper en geen inklapper.
Shit! Ik ook!Citaat:
Oorspronkelijk geplaatst door barno
https://lh3.googleusercontent.com/-F...0720141569.jpg
Moeilijkheid bij de Claviporte is dat ik bij het bouwen ervan geen plan kan raadplegen en er verder ook weinig raakpunten zijn met een klavecimbel, clavichord of piano. Mijn primitieve vleugel bevindt zich daar ergens tussenin, en dat is niet alleen gokken om de krachten op het frame in te schatten, maar vooral ook het uitvoeren van de bebalking is zwaar giswerk. Bij het verdelen van de balken merk ik dat één balkje ongeveer de kracht van veertien snaren te verduren zal krijgen, en aangezien ik van plan ben om met gitaarsnaren aan de slag te gaan, zou je er dan kunnen van uitgaan dat de krachten ongeveer te vergelijken zijn met die van een ladder braced twaalfsnarige gitaar? Zoals deze Stella?
https://lh4.googleusercontent.com/-U...tella%2B12.jpg
Dus baseer ik me qua balkafmetingen ongeveer op dit plan:
https://lh3.googleusercontent.com/-2...%2Bbracing.jpg
Maar in hoeverre ik deze spanten kan of mag uithollen?
https://lh3.googleusercontent.com/-v...0720141572.jpg

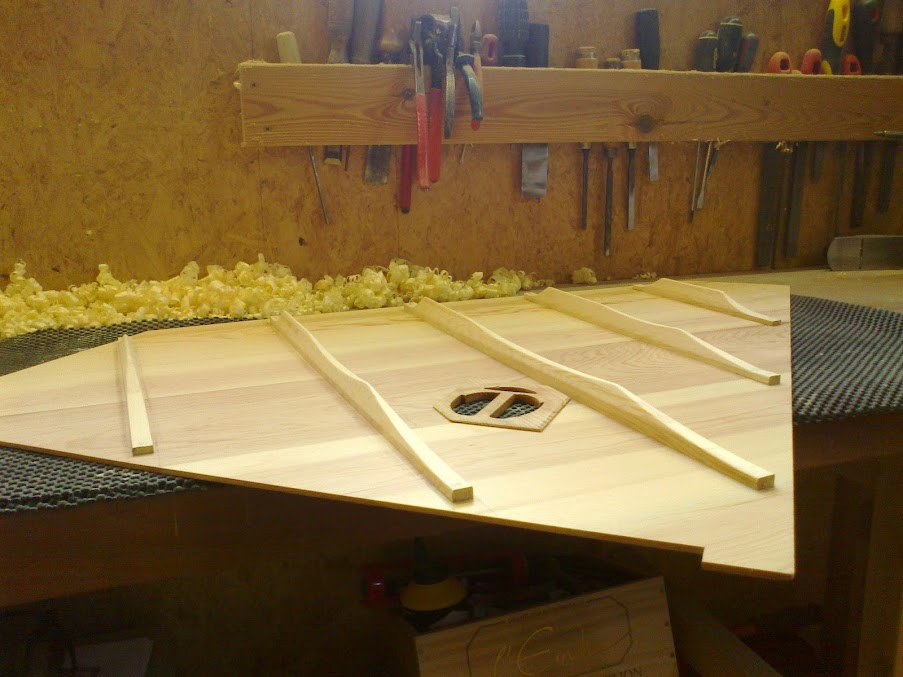

Dat kan alleen de toekomst me uitwijzen. Vrees ik. Ik hou het hierbij.
https://lh4.googleusercontent.com/-O...o/DSC_0080.JPG
Intussen ook een stemblok samengesteld, dit blok krijgt de kracht van 74 stempinnen te verwerken. De kans dat het blok door die krachten gaat scheuren is vrij reëel en dus wordt het verlijmd uit uit twee lagen harde mulitiplex (eiken gefineerd) en een stuk massief eikenhout ertussenin.
Tee.
Whow, voor mij hogere wiskunde :),
Ik vind het klasse werk.
https://lh6.googleusercontent.com/-U...o/DSC_0120.JPG

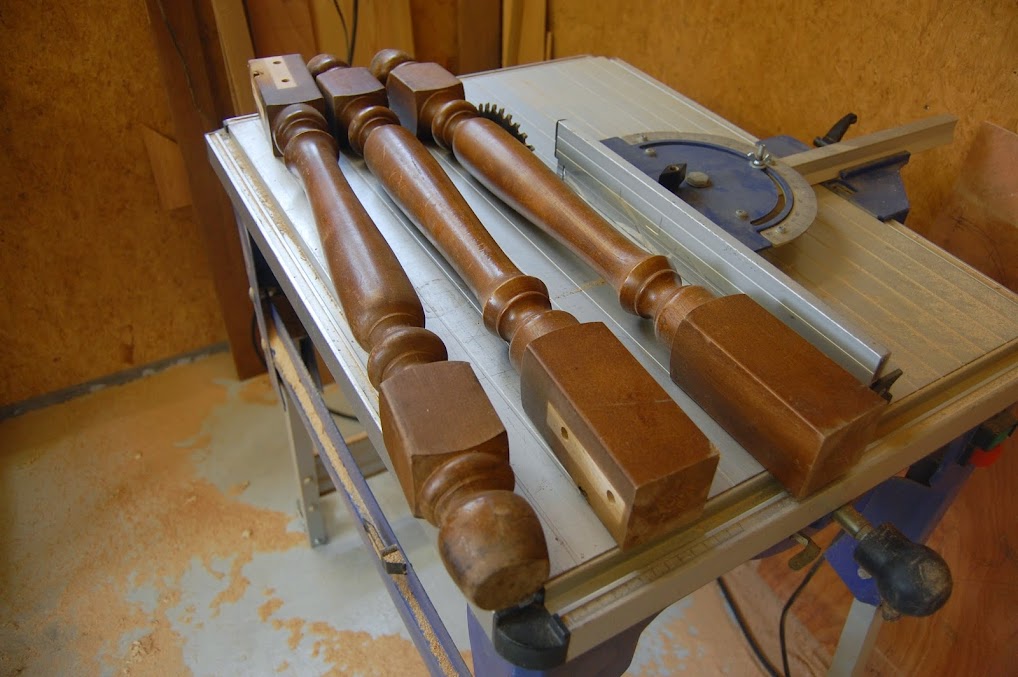

Een tijdje terug enkele tafelpoten van de brandstapel gered.
https://lh6.googleusercontent.com/-_...o/DSC_0122.JPG
Misschien konden ze voortaan wel als pianopoot door het leven?
https://lh6.googleusercontent.com/-s...o/DSC_0126.JPG

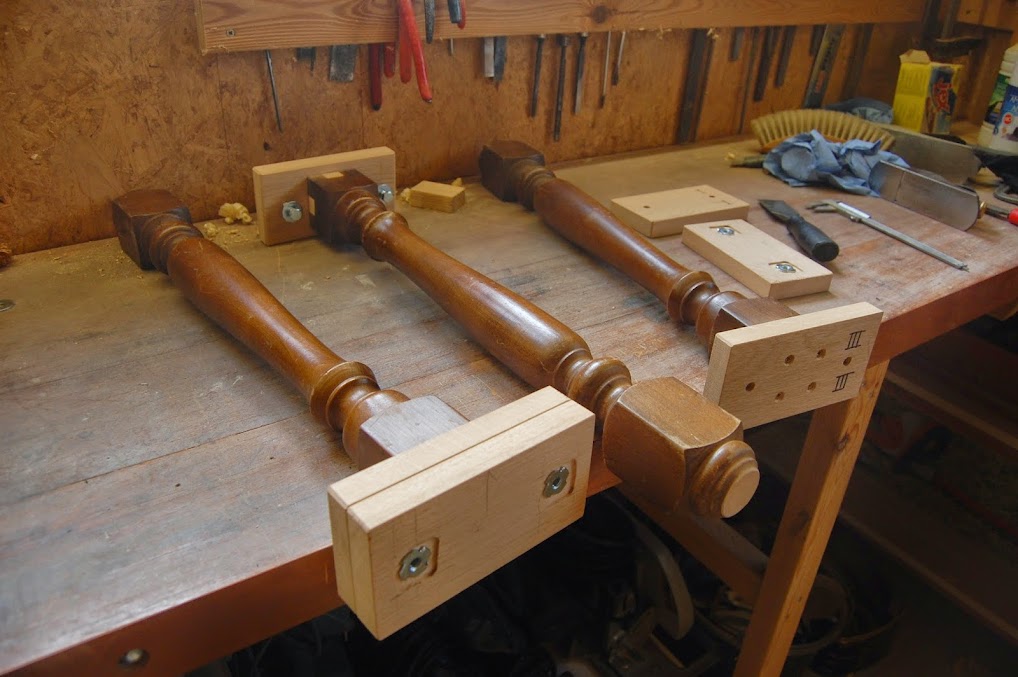

Maar dan moeten ze wel demonteerbaar blijven.
https://lh5.googleusercontent.com/-a...o/DSC_0129.JPG
Mmmm, bevalt me niet zo.
https://lh4.googleusercontent.com/-U...o/DSC_0132.JPG
Toch nog maar even blijven uitkijken naar de poten van een andere brandhouttafel?
https://lh4.googleusercontent.com/-t...o/DSC_0110.JPG
Stemblok op de juiste hoogte vastgeklemd.
https://lh6.googleusercontent.com/-1...o/DSC_0113.JPG

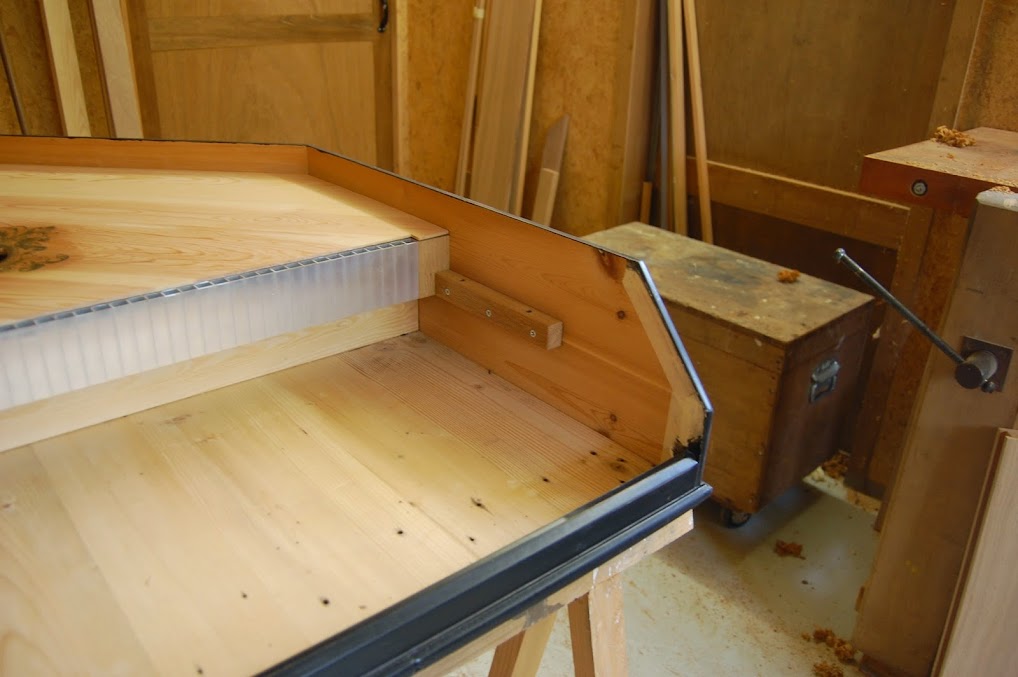

Zodat de steunen op hun plaats gelijmd kunnen worden.
https://lh5.googleusercontent.com/-M...o/DSC_0114.JPG
Stemblok kan mijn inziens wel een stevige verankering gebruiken..
Tee.
Dat schiet lekker op Tee, Begint vaste vorm aan te nemen.:)
Toch heeft het wel wat, die poten. Zwart gelakt zouden ze er best wel bijpassen.
Schiet lekker op Tee. Schitterend project. Ik hoop dat we hem een keer op de meeting in het echt kunnen zien!
Anders een baar dwarssteunen tussen de poten?
http://jserdult.free.fr/Description/Blanchet.jpg
Voorkomt ongewild afbreken.
ik denk dat ik het eens ben met Tee. het mag wat meer out of the box zijn dan die standaard barokke poten.
Ik vind het kunstig!
Misschien iets met regenpijpen of koperen waterleiding met knelkoppelingen?
De tafelpoten die ik nu voorhanden heb vallen esthetisch gewoon te licht uit, het mag wat 'zwaarder', naar mijn gevoel. Misschien zelfs een beetje richting barok/rococo?
http://i00.i.aliimg.com/wsphoto/v1/1...ont-font-b.jpg

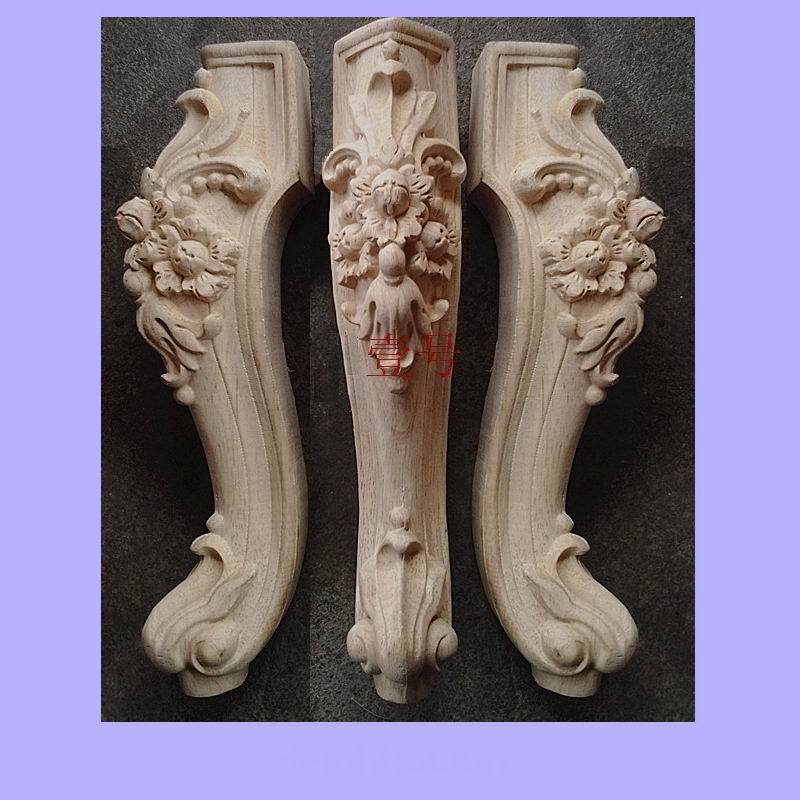

Of zoiets neo-klassiek met cannelures weet me ook wel te charmeren:
http://justinstorck.free.fr/p/image/...cannelures.jpg
Al vind ik de koperen (waterleiding) suggestie van Javaca zeker ook het overwegen waard!
Zien nog wel, eerst maar eens afwachten of de kist afgewerkt raakt. De reden dat ik me nu even op de poten concentreerde was omdat het me wat handiger leek om de montageplaten op de onderkant van het instrument te bevestigen, nu het allemaal nog wat beter tegen een stootje kan.
Tee.
Afgelopen week het klankblad verlijmd.
https://lh4.googleusercontent.com/-H...o/DSC_0218.JPG
En in tussentijd een brug gemaakt.
https://lh6.googleusercontent.com/-Y...0720141560.jpg
Volgens opzoeking wordt zo'n brug meestal uit beukenhout vervaardigd.
https://lh3.googleusercontent.com/-5...0720141562.jpg
In ieder geval: hardhout, dus.
https://lh5.googleusercontent.com/-7...0720141564.jpg
Geen beukenhout in huis, en dus gebruik ik een stuk dat me nog rest van de werkbank die ik een paar jaar geleden bouwde.
https://lh3.googleusercontent.com/-P...0720141566.jpg
Alleen weet ik de naam niet meer van dit hout, het is hard, in ieder geval.
https://lh6.googleusercontent.com/-w...o/DSC_0050.JPG
Aan de uiteinden snij ik een paar millimeter weg van de onderkant.
https://lh5.googleusercontent.com/-d...o/DSC_0053.JPG
Zo te lezen krijgt het klankblad op die manier wat meer bewegingsvrijheid.
Tee.
https://lh3.googleusercontent.com/-f...o/DSC_0219.JPG
Brug op zijn plaats gelijmd.
https://lh4.googleusercontent.com/-r...o/DSC_0225.JPG
Op de stevige rand van het klankblad eerst een keper vastgezet als overspanning/drukbalk.
https://lh5.googleusercontent.com/-y...o/DSC_0226.JPG
Daarna de brug opgespannen met een paar latjes in spie-vorm.
https://lh6.googleusercontent.com/-X...o/DSC_0087.JPG
Uit de resten van een eikenhouten tafel die reeds dienst deden bij de Judas
https://lh5.googleusercontent.com/-F...o/DSC_0088.JPG
Worden deze keer lijstjes gemaakt.
https://lh6.googleusercontent.com/-K...o/DSC_0229.JPG
Boven het stemblok worden deze lijsten enkel aan de zijkant gelijmd, zodat het blok er nog altijd uitgehaald kan worden.
https://lh6.googleusercontent.com/-n...o/DSC_0244.JPG
Aan de kant waar de snaarpennen komen wordt er een platte lijst aangebracht.
https://lh6.googleusercontent.com/-i...o/DSC_0249.JPG
Het geheel met een laagje boenwas afgeschermd.
Tee.
https://lh5.googleusercontent.com/-G...o/DSC_0254.JPG
Mijn sierlijkste fantasie naar boven gehaald
https://lh5.googleusercontent.com/-B...o/DSC_0257.JPG
En uit wat er nog rest van de binnendeuren steunen gezaagd
https://lh4.googleusercontent.com/-C...o/DSC_0258.JPG
Voor het plaatsen van een naambord.
https://lh5.googleusercontent.com/-o...o/DSC_0261.JPG
Dit naambord is gemaakt uit een rest multiplex, een stuk stabieler dan een massieve plank, wat het makkelijk in- en uitschuiven beter blijft garanderen. Samen met de steunen wordt het straks ook zwart geschilderd zodat de laagjes niet zichtbaar blijven.
Tee.
Op het stemblok de posities van de stempinnen afgetekend.
https://lh3.googleusercontent.com/-V...o/DSC_0329.JPG
En gaan boren bij iemand die wél een kolomboormachine in huis heeft.
https://lh3.googleusercontent.com/-A...1020141658.jpg
Met behulp van een latje komt het stemblok schuin te liggen op de boortafel, zodat de stempinnen straks onder een kleine hoek komen te staan.
https://lh5.googleusercontent.com/-K...o/DSC_0326.JPG
Uit de rest van het harde werkbankhout een kam gemaakt en op zijn plaats gelijmd.
https://lh5.googleusercontent.com/-G...o/DSC_0330.JPG
In een poging dit muffe verslag wat leven in te blazen:
Quiz!
Bij de bouw van de Claviporte zag ik me reeds met heel wat vragen geconfronteerd. Zo zat ik me al een tijd af te vragen waarom de kam bij een piano of klavecimbel schuin geplaatst wordt, en hoe die schuinte dan wel bepaald wordt. Tot zolang was ik van plan de kam gewoon evenwijdig aan het stemblok te plaatsen, in een poging op die manier de snaren op hun maximum lengte te benutten. Doch ontdekte ik -eerder per toeval- toch een reden om de kam schuin te plaatsen.
Antwoord:
Tee.
Het aanslagpunt ten opzichte van de snaarlengte lichtjes nivelleren? Om zo het timbre gelijk te krijgen?
zo maar een gooi denkend aan de twee varianten van het virginaal (spinet en muselaar).
Ik word altijd weer blij als deze weer in het lijstje met nieuwe posts staat. Zonder de rest van de projecten tekort te doen (en ik lees alles), één van de mooiste builds van dit moment!
Javaca leert me dat ik met mijn vragen omtrent de Claviporte misschien maar wat meer bij dit forum hier moet aanklopppen, want zijn antwoord zet meteen een stap in de goeie richting: het aanslagpunt. Inderdaad.
Bij toeval ontdekte ik dat dit strike (striking) point bij een piano zich ongeveer op 1/7 à 1/8 van de snaarlengte bevindt. De volledige uitleg omtrent dit gegeven begint met deze zin: After many tests throughout the history of the piano, it was determined that the best strike point is between 1/7 and 1/8 the length of the string (wie de rest wil lezen, of meer over de akoestiek van een piano te weten wil komen kan deze pdf downloaden: http://www.jjburred.com/research/pdf...tics_piano.pdf)
Quiz!
Bij een klavecimbel wordt de snaar als het ware 'aangeslagen' zoals bij een gitaar, met een soort van minuscuul plectrum, het plucking point van dit plectrum is ook bij dit instrument niet onbelangrijk. En bij een gitaar? Slaan we bij een mensuur van 640 mm de snaar best aan op zo'n 90 mm van de brug? Moeten we dan bij een greep op de twaalfde fret (320 mm) onze aanslag op 45 mm van de brug uitvoeren? Of is dit een theorie die in de praktijk niet toe te passen valt bij een gitaar?
(voor alle duidelijkheid: ik weet het antwoord niet)
Tee.
Plaats van aanslag op een gitaar: theoretisch is er wsch wel een optimaal punt, maar in praktijk is juist de mogelijkheid om die plaats zelf te kiezen wat de gitaar tot gitaar maakt. Kort bij de brug aanslaan geeft een totaal ander geluid dan meer richting neck. Dus zelfs met een één pu gitaar (bv in de neck) kan je het geluid benaderen wat je normaal hebt bij een brug pu.
Dank je voor de PDF! Ik ga er eens lekker voor zitten om het allemaal te lezen.
Sorry voor de spoiler van de quiz. Sinds ik op het ILSA les heb gehad van Toon Leonard (hij gaf klavecimbelbouw aan het CMB in Puurs) en een aantal dagen in het Vleeshuis heb kunnen spenderen heb ik een zwak voor deze instrumenten. Grant O'Brien's boek over de Ruckers familie valt bijna uit elkaar van het lezen. Ooit hoop ik de ruimte (zowel financiëel als fysiek) te hebben om zelf een muselaar/moeder en kind of rechthoekig dubbelklavecimbel te bouwen.
Ik sluit me aan bij Karel wbt het aanslagpunt. Vroeger schakelde ik me gek op gitaren om maar verschillende klanken te krijgen. Tegenwoordig hebben nagenoeg al mijn instrumenten maar één pickup en wordt de klank bepaald door variatie in plectrum/tokkeltechniek. Less is more...
De weinige muzikanten die ik hier reeds aan de slag zag op de instrumenten die ik in huis heb, bevestigen inderdaad wat jullie hier betogen, Barno & Javaca: Geluid zit 'em (voor een héél groot deel) in de vingers, alle kwartiers-verzaagde toetsen en krulsnoeren ten spijt..
Tee.
