Vanavond direct maar even de nieuwe jig gebruikt om de radius in het fretboard te frezen.
Ik ben er wel content mee!
http://www.atgp.nl/ouray/ouray29.jpg
http://www.atgp.nl/ouray/ouray30.jpg
Printable View
Vanavond direct maar even de nieuwe jig gebruikt om de radius in het fretboard te frezen.
Ik ben er wel content mee!
http://www.atgp.nl/ouray/ouray29.jpg
http://www.atgp.nl/ouray/ouray30.jpg
Ziet er goed uit (fretboard EN jig !). Ik heb wel eens vergelijkbare jigs gezien volgens mij, te gek, ik ga het eens opzoeken want volgens mij heb je er wat dingen aan verbeterd :ok:
Het was in ieder geval wel de bedoeling om de jigs die ik her en der vond op een paar punten te verbeteren. :D
Hier even een filmpje van de werking en samenstelling van de jig (heb het ook maar even in het custom tool topic geplaatst dan blijft het beter vindbaar)
http://www.youtube.com/watch?v=xSQ20lkd8xs
Ziet er uit alsof dat perfect werkt! Als ik genoeg ruimte zou hebben...
Ruimte is bij mij ook het probleem. Ik heb alleen maar spullen gebruikt die ik al had liggen. Toch neemt het in deze vorm veel meer ruimte in beslag.Citaat:
Oorspronkelijk geplaatst door Woml
Ik moet nog maar eens iets als een "jig shed" bijbouwen :D
Hij werkt wel heel precies. Haalt maar smalle streepjes hout weg per keer en laat geen sporen van de frees achter. Het schuren is ook alleen maar om het mooi glad te krijgen, niet meer om te corrigeren.
Jig ziet er zeer degelijk uit!
Vandaag kwam ik tot de ontdekking dat mijn "neck shaping jig" ook perfect te gebruiken is om een scarf joint te verlijmen.
Double fun :D
http://www.atgp.nl/ouray/ouray31.jpg
http://www.atgp.nl/ouray/ouray32.jpg
hi nice!! wel tegen de stewmac doctrine hé, daar hebben ze voor elke klus een Aparte jig!! :)
Ik zeg alles combineren tot 1 jig scheelt ruimte. IkeMultiJig
Ja, spot er maar mee met al die jigs. 't Is pure jaloezie natuurlijk :seriousf: :seriousf:
Ondertussen zit ik mooi te wachten op een riant aanbod van Stewmac :cooler:
Ik hou het voor gezien vandaag. 't Is niet uit te houden in dat hok van me.
Nog even de kop gedaan (in het zweet mijns aanschijns :D ) :
http://www.atgp.nl/ouray/ouray33.jpg
En in de restanten van de body top zat nog een mooi fineertje voor de kop:
http://www.atgp.nl/ouray/ouray34.jpg
nice iky
tis heet ja
ik zit nochtans ook te prutsen in mijn hok (L00 on the way ...) maar wel met een Mojito binnen handbereik en luie Jazz uit de speakers :)
Thanks!Citaat:
Oorspronkelijk geplaatst door barno
Ik heb mijn vrouw al voorgesteld om bij mij in het hok te komen en, schaarsgekleed, mij met een koude, klamvochtige, spons het verhitte voorhoofd te deppen en mij koele lucht toe te wuiven. Ze weigert :(
Dus, en ik weet niet op dat is toegestaan op gitaarnet, bij deze nodig ik mooie, vrouwelijke, forumleden van begin 20 uit om te solliciteren.
Ja, dat zal helpen voor het bouwtempo! ;)Citaat:
Oorspronkelijk geplaatst door Ike57
je weet de regels op dit forum he : we willen plaatjes zien! :)Citaat:
Oorspronkelijk geplaatst door Ike57
(en het zal mijn leeftijd wel zijn, maar eind 30 zou mij ook prima zijn ;) )
Je moet altijd hoog inzetten hè. Bijstellen kan altijd nog :DCitaat:
Oorspronkelijk geplaatst door Cocobolo
Neck meets body
En het klikte meteen tussen die twee :crazyhappy:
http://www.atgp.nl/ouray/ouray35.jpg
Gaat goed, Ike.:satisfie:
plaatje klopt! die assymetrie top headstock is dus blijkbaar bedoeld.
Thanks mannen!
Die asymmetrische headstock is inderdaad zo bedoeld. Als ik naar het origineel kijk kan ik er in ieder geval niets anders van maken:
http://www.atgp.nl/ouray/ouray04.jpg
Ik heb hem, naar boven toe, alleen iets breder laten uitlopen. Bij het maken van de headstock heb ik hem wel 10 keer nagemeten omdat ik het gevoel had dat hij scheef stond. Je kijkt toch automatisch naar de hoogste punt van de kop en neemt die als het midden, maar hij staat iets uit het midden. :D
Het was nog even spannend bij het frezen van de neck pocket. Ik had volgens mij alles goed uitgemeten zodat, bij de onderste hoorn de zijkant van de pocket weg wordt gefreesd (a la tele) en de beide bovenkanten van de pocket toch vloeiend overgaan in de hals. Ik zal een paar 10e mm moeten wegschuren en dan is het ok. Daar ben ik best wel blij mee.
Het origineel heeft een bolt on neck, wat op zich wel logisch is want je hebt aan de kant van de onderste hoorn geen hout om te verlijmen. In tegenstelling tot het origineel wil ik hem echter een kleine hiel geven en dan werkt lijm weer beter om naden te voorkomen.
Ik heb dus besloten om een bolt on te maken (voor de stevigheid) én om te lijmen om naden tussen de hiel en de body te voorkomen. Het is wel de bedoeling om de neckplate in te leggen / frezen in de body.
Trouwens, heeft iemand al eens een neckplate gegraveerd (laten graveren)? Het is een vernikkelde plaat en ik weet eigenlijk niet van welk materiaal de plaat zelf is gemaakt. Messing misschien?
Messing zou kunnen, maar kan ook gewoon ijzer zijn volgens mij, Je kunt het aan de achterkant eens proberen?
wel cool, die grijze headstock. moeilijk te zien op de foto, nu heb ik de indruk dat je'm nog net iets meer off center had moeten zetten. anderzijds door de verhouding te veranderen, krijg je zowiezo andere feel. ben benieuwd om 'm volledig af te zien. voortmaken jij ! :)
edit.
iemand heeft ooit es een Guttlin neckplate (in de States) laten graveren. dat was heel knap gedaan. weet niet dadelijk waar je dat hier kan laten doen.
zelf heb ik het ook ooit gedaan maar dat kwam niet mooi uit, allemaal koperkleurig in de gravures. was zo'n gewone standaard chrome plate

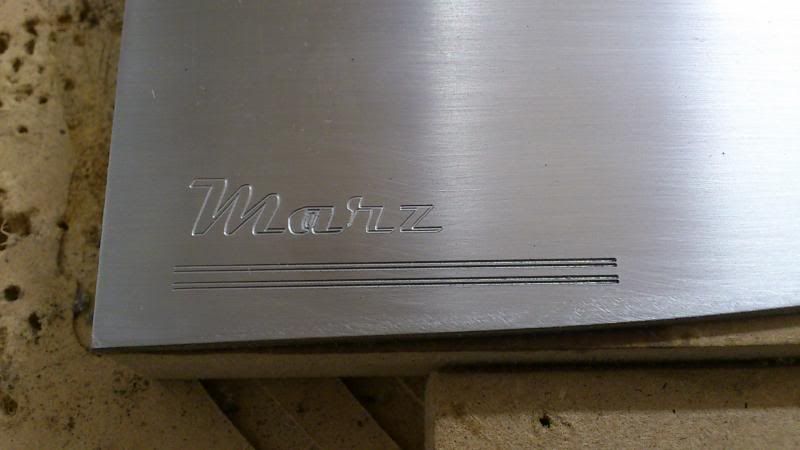

Ik heb wel voor de John Backlund gitaren even een proefje gedaan met het graveren van RVS (rvs is troep wat bewerken betreft...erg duur diamant freesje voor gebruikt) dus ik denk dat ik je eventueel wel kan helpen Aiko maar zoals Barno zegt : zou maar zo kunnen dat het daarna helemaal niet mooi is als je door die chroom laag heen gaat.
http://i138.photobucket.com/albums/q...psb53b851b.jpg
EDIT : moet het chroom zijn? Anders maak je toch zelf een mooie plaat van bijvoorbeeld aluminium en dat borstelen/poetsen en graveren?
Thanks!
Ik al eerst eens aan de achterkant proberen te kijken wat er onder dat laagje nikkel zit. Als er inderdaad messing onder zit zal het niet zo mooi worden (of je zou de gravure al zwart moeten maken).
Aluminium ben ik, in dit geval, niet zo van gecharmeerd. Alles is nikkel/chroom. Daarbij vindt ik geborsteld aluminium niet zo mooi.
't Is ook niet zo'n ramp als er geen gravure op komt. Het was zo maar een idee dat me te binnen schoot :D
Ze maken wel mooi werk. :crazyhappy:Citaat:
Oorspronkelijk geplaatst door Martin_
Vandaag maar even de fretten erin gezet met de nieuwe pers. Werkt perfect! Full control, en daar hou ik van!
http://www.atgp.nl/ouray/ouray36.jpg
http://www.atgp.nl/ouray/ouray37.jpg
nice,
met dat fineertje derop klopt de headstock helemaal!
of het is de lichtinval, soit, ik vind dat bleke wel mooi
Even een mal van een tele ernaast gezet om de verhoudingen te kunnen laten zien:
http://www.atgp.nl/ouray/ouray38.jpg
Deze had ik nog niet laten zien (geloof ik): M'n fretslotbijzaag zaagje :D
Twee stukken aluminium met een ijzerzaagje (babyzaagje) er tussen geklemd. Deze zaagjes hebben precies de juiste dikte. Hij staat zo'n halve mm dieper dan de tang van het fretdraad. Hiermee kan ik na het radiussen de bestaande fretslots op de juiste diepte zagen en daarbij de radius volgen. Hierdoor zit er geen ruimte onder de frets in het midden van het fretboard. Resultaat is perfect passende frets (qua diepte).
http://www.atgp.nl/ouray/ouray39.jpg
http://www.atgp.nl/ouray/ouray40.jpg
http://www.atgp.nl/ouray/ouray41.jpg
Ik moet er nog even een keer een handvat aan maken :D
Deze had ik nog niet laten zien (geloof ik): M'n fretslotbijzaag zaagje :D
Twee stukken aluminium met een ijzerzaagje (babyzaagje) er tussen geklemd. Deze zaagjes hebben precies de juiste dikte. Hij staat zo'n halve mm dieper dan de tang van het fretdraad. Hiermee kan ik na het radiussen de bestaande fretslots op de juiste diepte zagen en daarbij de radius volgen. Hierdoor zit er geen ruimte onder de frets in het midden van het fretboard. Resultaat is perfect passende frets (qua diepte).
http://www.atgp.nl/ouray/ouray39.jpg
http://www.atgp.nl/ouray/ouray40.jpg
http://www.atgp.nl/ouray/ouray41.jpg
Ik moet er nog even een keer een handvat aan maken :D[/QUOTE]
En weer bedankt voor het idee. De meest simpele maar zeer effectieve jig.:blast:
ziet er goed uit Ike, komt er een kleurtje op?Citaat:
Oorspronkelijk geplaatst door Ike57
Da's nog even een twijfelgeval. Ik denk dat ik de mahonie iets donkerder ga maken met transparante mahonie kleurstof. De esdoorn wil ik misschien wel iets "geler" hebben. Ik weet zo niet hoe die kleur heet, zal wel eens een voorbeeld opzoeken.Citaat:
Oorspronkelijk geplaatst door barno
Deze bodyvorm zou nochtans staan met een plain colour (wit of zwart, of een fancy sparkle) maar ik vrees dat ik dan aan het foute adres sta te prediken :)
Oranje sparkle! :)
Wanneer wordt Ike's Guitar Building Jig Webshop geopend? Move over, StewMac! ;)
Citaat:
Oorspronkelijk geplaatst door barno
Over my dead body. Dat doen jullie maar mooi bij je eigen gitaren. :DCitaat:
Oorspronkelijk geplaatst door Kakihara
Ik vind deze kleur voor de top wel mooi. Ietsje geel / blond -achtig. Enig idee hoe die kleur heet als ik hem ergens wil bestellen?
http://www.atgp.nl/ouray/ouray42.jpg
Dat duurt nog even ben ik bang. Er zijn momenteel fusie besprekingen bezig met Cocobolo, maar da's een tough negotiator :seriousf:Citaat:
Oorspronkelijk geplaatst door Kakihara
Citaat:
Oorspronkelijk geplaatst door Kakihara
Ikke? Ik ben zoooo makkelijk ;) Ik vond het alleen een beetje overdreven dat jij "president directeur generaal" op je visitekaartje wilde hebben :DCitaat:
Oorspronkelijk geplaatst door Ike57
Overdreven? Ik vind dat ik me nog redelijk heb ingehouden :seriousf:Citaat:
Oorspronkelijk geplaatst door Cocobolo
Even een precisie klusje:
http://www.atgp.nl/ouray/ouray44.jpg
Past goed:
http://www.atgp.nl/ouray/ouray45.jpg
En een begin gemaakt met de hals en de hiel. De ruwe vorm zit erin:
http://www.atgp.nl/ouray/ouray43.jpg
strak gefreesd, die backplate.
aparte neck joint, beetje set neck maar dan geschroefd :)
Een geschroefde neck zou in principe volstaan. Dat zou waarschijnlijk niet mooi sluitend zijn omdat ik echter een hiel aan de neck wilde. Om alleen lijm te gebruiken heb ik, denk ik, niet genoeg hout in de neckpocket (vooral aan de onderkant). Vandaar dat het een combinatie van lijmen en schroeven wordt. (dubbel genaaid houdt beter :D )Citaat:
Oorspronkelijk geplaatst door barno
Kon het even niet laten:
http://www.atgp.nl/ouray/ouray46.jpg
Heeft iemand een idee hoe deze kleur "geel" heet en of dit te koop is als Clou poeder / ecoline o.i.d.?
http://www.atgp.nl/ouray/ouray42.jpg
Dat zal mengen worden en proefstukjes doen. Te meer omdat voorbeeld gitaar spruce is, denk ik, en anders kleuren weergeeft dan maple.
Dacht eerst dat het de Jimmie Vaughan signature was, maar zie op de Gretsch-site dat die net iets bleker van kleur is.
Thanks Barno!
't Hoeft ook niet exact dezelfde kleur te zijn. Die Gretsch is meer bedoeld om aan te geven in welke richting ik het zoek.
Heb je enig idee welke kleuren (naast geel) ik zou moeten gebruiken/mengen om deze kleur te benaderen?
