Net mijn clone getest op een noisy cricket (slechte amp) en dat ding scheurt enorm hard. Er moet wel nog een diode in maar mijn iets dikker boortje is gisteren kapot gegaan waardoor de diode er nog niet in zit.
Het lijkt me wel een toffe drive, maar ik moet hem eens testen op een iets betere amp.
Goed hard of slecht hard? Gaat die diode nog uitmaken in de drive en/of volume?Citaat:
Oorspronkelijk geplaatst door Valoosj
Kan niet wachten om zelf ook te beginnen, maar het zal nog wel ff duren voordat alle spullen binnen zijn...
Hij klinkt wel goed, maar veel harder dan ik dacht. Ik moet trouwens de pots nog omdraaien, ze zijn andersom bedraad. Of die diode veel uitmaakt weet ik niet. Enerzijds denk ik van niet. Vrijdag dat boortje kopen en de pedaal weer onder handen nemen. Op de repetitie kan ik het dan meteen eens testen.
En klinkt ie bij jou ook zo vol?
Ik ben nu wel benieuwd naar de foto's eigenlijk ;)
Over de klank valt niet veel te zeggen met zo'n rommelamp, behalve dat het zijn naam eer aandoet: obsessive compulsive drive...
Foto's van wat zou je graag zien? Momenteel is het gewoon een pcb met de pots en pluggen aan. Als hij op mn bord komt heb ik al wel een zeer coole techniek om te verven gevonden.
heb ik ook, en heb precies dat schema aangehouden... vreemd... moet ze ook nog ff omdraaien wanneer ik tijd heb.Citaat:
Oorspronkelijk geplaatst door Valoosj
Ik zou graag een foto van je pcb aan de voor en achterkant zien. Kan ik het vergelijken met mijn veroboard gepruts ;)Citaat:
Oorspronkelijk geplaatst door Valoosj
Hmmm, ik zal er eens over denken ;)
GG, ik sta op het punt ook te beginnen met mijn SHOCD, maar kan de pre/post schakeling niet helemaal volgen...Citaat:
Oorspronkelijk geplaatst door G.G.
Zou jij aan kunnen geven wat er op welke poot van de 3PDT toggle aangesloten moet worden?
Zo, hoe leg ik dat nou weer uit. 1a, 1b en 1c zijn de 3 rijen op een 3PDT switch. Het scharnierende punt is het schema is steeds de middelste pool op een rij.
1a, 1b en 1c als in Xy?Citaat:
Oorspronkelijk geplaatst door G.G.
Of als in switch nr1, rij a, b en c?
Ik heb al een paar kladblaadjes vol geschreven, maar heb de oplossing nog niet gevonden...
Op zich vind ik het een leuke uitdaging, maar ik heb helaas ook nog andere dingen te doen ;)
Zou je kunnen proberen het op z'n 'zeeslags' uit te leggen?
Ik heb het ff uitgetekend voor je. Je ziet de schakeling in blauw en in roze is de route van het signaal in de bovenste stand van de schakeling:
http://img171.imageshack.us/img171/6941/p1010588go6.jpg
Harold, je printjes zijn geëtst en geboord, maandag doe ik ze binnen bij de post.

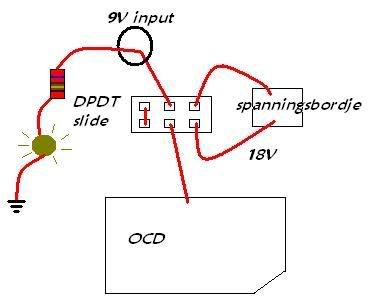

Ivm een handige manier om van 9V naar 18V te gaan (met het nodige circuit in je pedaal) kan je gewoon een DPDT gebruiken en die aansluiten zoals je een footswitch zou schakelen. Het extra circuit voor de 18v uit de 9V te krijgen is dan het 'effectbordje'. De 'signaalinput' is hier je 9V. Ofwel gaat die dan dus naar je spanningsbordje en wordt de nieuwe uitgangsspanning 18V, ofwel gaat de 9V gewoon door de schakelaar en blijft je spanning op 9V om je OCD te voeden. De spanning voor de LED die neem je gewoon bij je spanningsplug. Dan hoef je die niet aan te passen om te voorkomen dat de LED doorbrandt.
Om het even visueel voor te stellen:
http://i69.photobucket.com/albums/i4...j/spanning.jpg
Perfect! Ik was een eind, maar had een paar dingetjes over het hoofd gezien... :pCitaat:
Oorspronkelijk geplaatst door G.G.
:dance:Citaat:
Oorspronkelijk geplaatst door Valoosj
Ik had de 9/18v schakeling al zo in mijn hoofd zitten... De behuizingen zijn al geboord en ik heb mijn looper ook al in elkaar gezet. Ik ga vandaag de 'routering' van beide OCDs maken en de pre/post schakeling van de SHOCD. In bypass zouden ze het dan al moeten doen ;)
Even nog een vraagje over anti-pop weerstanden: De OCD zelf is al voorzien van zo'n weerstand. Moet ik toch nog een 1M weerstand tussen + en - aan de uitgang van het pedaaltje hangen?
Nee. Die zit al op de pcb, dus je moet het niet extra doen.
Ik heb vandaag de printjes van Valoosj binnen gekregen, dus het echte bouwen gaat beginnen!
Het zal alleen niet meevallen alle carbon weerstanden er op te 'frommelen'. Die zijn nl net wat groter dan de 'standaard' weerstanden, maar we doen ons best! :cooler:
Mijn carbon film weerstanden zijn even groot als mn steel film weerstanden hoor...
Hier kun je het verschil in grootte zien... Heb ik de verkeerde dan? :(
Je hebt inderdaad de verkeerde. Via banzai kan je de juiste bestellen. Met deze weerstanden kan het natuurlijk ook, maar de pcb is ontworpen voor de 'normale' maat.
Crap! :mad: Grrr...Citaat:
Oorspronkelijk geplaatst door Valoosj
Ik was er al bang voor toen ik ze binnen kreeg, maar dacht toen ook, goh wat een 'vintage' uiterlijk. Zal vast goed zijn!
Ik ga nog ff door om te kijken of ik het er op krijg, anders moet ik inderdaad bij Banzai gaan bestellen, maar dat gaat dan weer een tijdje duren...
Edit:
On second thought kap ik er maar mee. Carbon film en carbon composition schijnt toch wel verschil in te zitten...
Iets van banzai heb je echt snel in je bus.
Voor straf heb ik net beide SHOs en voltage verdubbelaars in elkaar gesoldeerd. Testen doe ik morgen, eerst ff mijn order bij Banzai controleren ;)
Ik heb net mijn SHO/OCD afgewerkt en dit is zonder enige twijfel de beste booster/distortion/overdrive die ik tot dus ver heb gemaakt. Een absolute aanrader met andere woorden.
Wel heb ik nog een klein schoonheidsfoutje, als de drive van de ocd open staat en die ocd zelf niet in het circuit zit, krijg ik een irritant hoog piep geluidje dat verdwijnt wanneer ik de drive pot terug draai of wanneer ik de printplaat waarop het gesoldeerd is aanraak. Wat zou ik hier tegen kunnen doen?
In de openingspost staat:Citaat:
Oorspronkelijk geplaatst door -KP-
Oftewel, in bypass moet je de input van de OCD aan GND hangen...Citaat:
Oorspronkelijk geplaatst door G.G.
Ik had inderdaad exact hetzelfde probleem. Geen idee waar het vandaan kwam, maar de schakeling in de post hierboven is de oplossing.Citaat:
Oorspronkelijk geplaatst door -KP-
En ja, het is inderdaad een erg vet pedaaltje.
Wow, 180 credits...Citaat:
Oorspronkelijk geplaatst door zjanke
Overigens ben ik ook van plan 1 van mijn 2 zelfbouw OCD's te verkopen ;) Maar dan tegen kostprijs, natuurlijk...
Waarom? Ik bouw een v3 en een v4 en ik hou degene die ik het beste vind klinken.
Zo adverteren is wel riskant, het is namelijk nog steeds illegaal wat hier gebeurt...Citaat:
Oorspronkelijk geplaatst door zjanke
Hoezo illegaal? Zijn de schema's niet vrij toegankelijk ofzo?
Het is nog steeds een bestaande pedaal die in productie is. En wat iedereen altijd tegen mij zegt, is dat je die niet mag klonen en verkopen. Zeker ben ik er niet van, maar ik zou het nooit zo opvallend doen.
Ah oke, heb er nooit bij stil gestaan eigenlijk.
Ik weet wel nog steeds niet of dat nu echt zo is of niet. Fulltone zal ook wel niet de moeite doen om je een proces aan te spannen, tenzij je er natuurlijk enkele honderden gaat produceren.
voor eigen gebruik zal het toch sowieso geen probleem zijn?
Voor eigen gebruik niet, maar zodra je er geld mee verdient is het strafbaar. Geld besparen mag dus wel :satisfie:Citaat:
Oorspronkelijk geplaatst door Lexvandoef
Citaat:
Oorspronkelijk geplaatst door KoenB
Inderdaad. En voor die persoon die het op kapaza aanbiedt, die kan het beter wat low profile houden.
Vandaag voor het eerst mijn met OCD gerepeteerd. Gaaf! Veel cleanere tone dan dat ik met mijn OD-1 heb/had.
Alleen hij mist nog een beetje 'smack-in-the-face', maar dat zou kunnen komen omdat ik 'm naar v3 specs heb gemaakt. Als ik 'm in trap dan ga ik niet terug in volume ofzo, maar ga ik wel wat verder op de achtergrond.
Ik ben zeer benieuwd of de v4 specs bovenstaand probleem oplossen...
Ja, meer gain is meer verzuipen in de mix. Dus zul je met gain iets harder moeten. Heb je geen volumepot, of hoort dat bij de V3-specs?
Ik gebruik veel minder gain op mijn OCD dan op mijn OD-1. Gain terug draaien naar bijna 0, level omhoog en dan aan/uit'en levert ook een 'drukveries' op. En da's absoluut niet hetzelfde als een volume verlies.Citaat:
Oorspronkelijk geplaatst door Kim Wilson
Ik heb ook de OCD, maar drukverlies heb ik nog niet echt gemerkt. Ik zal er zaterdag eens op letten.
