is blijkbaar al meegenomen in die telling :P zie ik op de building plans staan. 16mm. ik dacht dat 't groter was.Citaat:
Oorspronkelijk geplaatst door G.G.
maar goed, dan is de top iets dikker. deze gitaar is ook iets groter dan een LP, en ik neem aan dat van die 24mm ook nog wat af gaat vanwege vlakken en dergelijke.
ksnap het niet goed. de top kan toch niet onder de binding doorlopen? Dan zou je onder de binding nog stuk mahonie zien? voor alle duidelijkheid, het gele stuk top op de tekening, hoe dik is dat op de dikste plaats (bij een full body zoals lp of prs)?
http://i158.photobucket.com/albums/t...topguttlin.jpg
Ik denk dat hij bedoelt dat de binding de top en het andere hout overlapt zodat je de naad niet ziet, en dat er dus onder de binding ook nog tophout zit, wat je niet ziet waardoor de top dunner lijkt. Met onder bedoelt hij eigenlijk achter de binding dus, niet dat het er onderdoor komt ;) toch ? of lul ik
ik denk eraan chambers te frezen in de body (enkel ifv weight relief, dus geen thinline toestanden). vind dit op het net. zit er een systeem in die chambers of is de plaats gewoon random te kiezen?
http://i158.photobucket.com/albums/t...andard2002.jpg
overigens, wat zou de douane doen als ze zoiets zien, gitaar slopen op zoek naar 9 pakjes candy ...
Precies Koen, dat wilde ik zeggen, maar jij formuleert het duidelijker.Citaat:
Oorspronkelijk geplaatst door KoenB
Je ziet duidelijk dat er niets in die holtes zit, dus de douane zal ze naar alle waarschijnlijkheid niet slopen.Citaat:
Oorspronkelijk geplaatst door barno
Die gaten zijn niet echt "ad-random" gefreesd, aangezien ze mallen gebruiken.
uiteraard mallen, maar zit er een idee achter de locatie van die gaten of gewoon daar waar er plaats is en constructie het toelaat? maw maakt plaats en vorm iets uit voor de acoustics?Citaat:
Oorspronkelijk geplaatst door Mr.Fingers
warmoth heeft ook daarvan iets op de site staan, kreeg die tip van mattia.
volgens mij moet je gewoon zorgen dat er een centrale middenbalk blijft
hey Guys,:)
In het boek "50 Years Gibson Les Paul "
zegt 1 van de ontwerpers bij Gibson erover dat het niet zo veel uitmaakt,zolang je maar genoeg hout hebt bij de brug en tail piece.
Mijn idee is , dat je een denkbeeldige balk moet nemen van hals tot achterzijde body, ter breedte van de elementen en brug en tail, en dat je daar verder niets aan moet doen,dit idee pas ik toe bij mijn Gothic Lp, maar dan in de vorm van een neck-through.
Het is alleen nog een poosje wachten voordat ik weet wat het met het geluid doet.
groetjes Charlotte.:lp:
zo, toch maar stilletjes aan begonnen met de bouw van de Guttlin Supreme Tux, zoals gezegd dus een Guttlin met LP specs

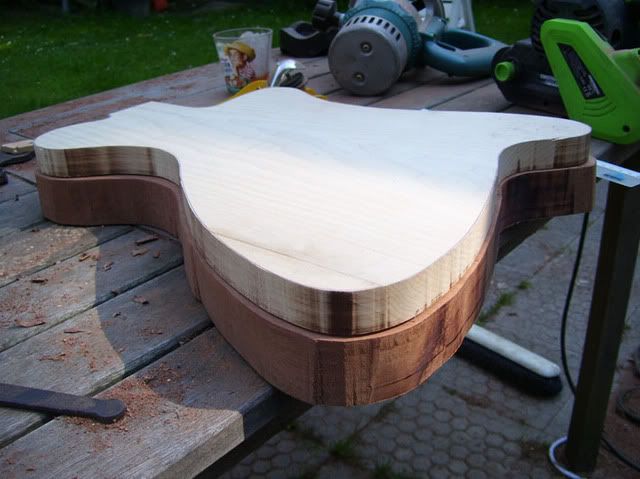

body en top ruw uitgezaagd: top is maple, bescheiden tekening in het hout
http://i158.photobucket.com/albums/t...2bodyentop.jpg
Vriend heeft me voor mij een prachtige mal van plexie cnc gefreesd. Voor een gitaar met een relatief complexe vorm (al die verschillende curves) is dat een must.
Had ook nog mooi stuk es liggen: dat ook maar uitgezaagd. Weet nog niet juist welke gitaar dat zal worden (een Guttlin obviously) ... waarschijnlijk een tweede Thin King (thinline).
http://i158.photobucket.com/albums/t...agdplusmal.jpg
het begin ziet er al goed uit, zo een mal is ook wel handig
je zou met dat stuk essen ook eens een guttlin met soundchambers kunnen proberen.
zien of je dan verschil merkt ten opzichte van de andere gebouwde
Essen ? Iets met drie single coils ? Een combinatie die goed schijnt te werken :) RoadKing of zoiets :D of SwampKing :D
@kakihara: die essen zal idd iets stratachtigs worden maar dan met slechts 2 scoils
vraagje ivm de mahonie/maple guttlin tux: ik heb de top en body klaar: lijm ik de top eerst en dan pas de binding frezen en beginnen met carven of is het beter dit eerst te doen vooraleer te lijmen?
Ik denk dat het makkelijker is eerst de top te lijmen en vervolgens te carven : ik meen te herinneren dat Branko met zijn PRS het omgekeerd had gedaan en daarna op wat ongemakjes botste bij het lijmen.Citaat:
Oorspronkelijk geplaatst door barno
Ah, dan ga ik nog eens snuisteren in branko zijn topic, thxCitaat:
Oorspronkelijk geplaatst door Kakihara

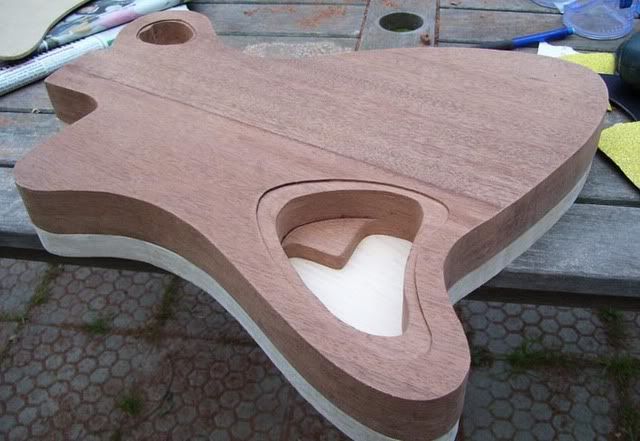

switch en knoppen cavities gefreesd, freehand. 't zou nog iets strakker moeten aan de randen maar voorlopig niet het juiste materiaal voorhanden.
Het stuk hout dat ik heb laten staan in de controle cavity: omdat ik tijdens het frezen dacht: voor alle zekerheid wat vlees laten staan voor de tailpiece stud, al zal dat met zo'n dikke top waarschijnlijk niet nodig zijn.
De body moet overigens nog iets strakker worden bijgefreesd, heb me toch maar zo'n bitje met bovengeleider besteld.
http://i158.photobucket.com/albums/t...esgefreesd.jpg
ziet er mooi uit, prachtig vloeiende vorm
Is die control cavity route freehand gefreesd? Ziet er template-strak uit. Respect.
ja, da's het voordeel van het nadeel dat ik tot nu toe eigenlijk nooit met templates kon werken wegens geen juiste bitjes: door zoveel te freehand te frezen langs lijntjes ga ik het steeds beter kunnen.Citaat:
Oorspronkelijk geplaatst door Mattia
Maar voor echt retestrak ga ik in de toekomst toch werken met templates, want nu is het toch altijd hart vasthouden als ik aan het frezen ben ... :)
als je met een copieer ring werkt heb je dan het voordeel dat als je eerst het diepe gedeelte freesd met bv bit 8 je daarna met een bit 12 een mooie 4mm rand kunt frezen voor de backplate met dezelfde mal/templateCitaat:
Oorspronkelijk geplaatst door barno
wat bezig geweest met de hals. het wordt toch een maple, omdat het stuk sipo dat ik ervoor had gekocht ... geen sipo bleek te zijn.

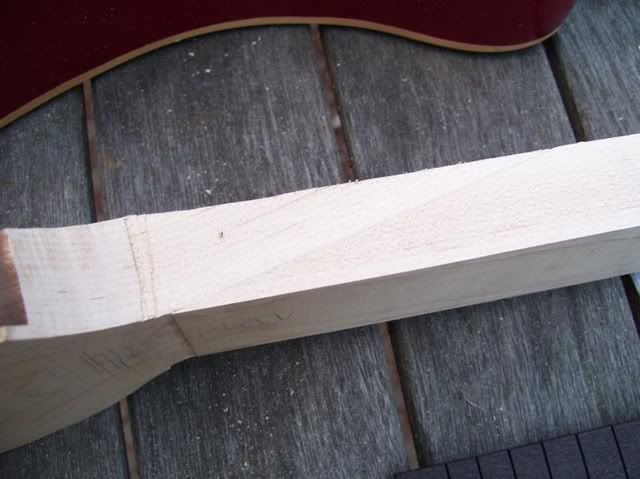

tot nu toe: truss rod channel gefreesd, ruw uitgezaagd, hier close up van de scarfed joint
http://i158.photobucket.com/albums/t...arfedjoint.jpg

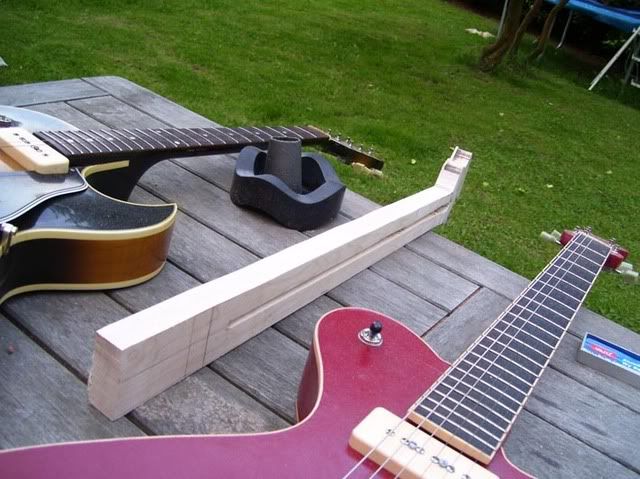

bij het uitmeten hou ik voorbeelden bij de hand. de 135 vanwege de gelijmde hals (wil ik bij deze ook gaan doen, er wordt een stuk hout gelijmd op voet hals om voldoende dikte te krijgen) en de Guttlin vanwege de PRS mensuur, die ook deze nieuwe gaat krijgen.
http://i158.photobucket.com/albums/t...7neckrough.jpg
korte horrorstory tussendoor:
in de tuin aan het werken aan de gitaar. op de tafel liggen de body, top, de hals en nog een een 135gibson als voorbeeld. Plots denk ik: ik moet nu dat freesbitje met bovenlager hebben. spring in auto op naar speciaalzaak 5 km verderop. Ik word daar fijn geholpen en ze hebben zowaar wat ik zoek. Als ik in de winkel ben, begint het plots te regenen. Not your average rain, een ware zondvloed stortregen en ik bedenk me dat mijn hout en gitaar nog buiten liggen... Ik begin alvast te vloeken want de lucht is inktzwart, ook in de richting van mijn huis ...
Half de hoop opgevend rij ik naar huis in de wetenschap dat alles zeiknat zal zijn. Onderweg blijft het stortregenen. But then ... ik rij thuis de straat in en hopla, ruitenwissers mogen af. Ren de tuin in en daar ligt mijn hout, kurkdroog op die allereerste druppels van de beginnende bui na. stupid me maar ook lucky me...
Iemand een idee hoe erg het zou zijn als je onbewerkt hout volledig wordt ondergeregend?
volgens mij zou je hout wel nogal kunnen kromtrekken, dan zal je alles opnieuw moeten vlakken en zal alles ook dunner worden.
Als het ziekie nat wordt, tussen latjes klemmen en weer laten drogen; het is anders dan 'nat' (als in: niet gedroogd) hout, en droogt ook sneller op, omdat het water niet in de cellen, maar om de cellen van het hout zit.
Sommige akoestische setjes van mij zijn wel eens door lekkage nat geworden, maar die zijn zonder schade weer opgedroogt. Je krijgt alleen wat water ringen, maar die schuur je er meestal wel weer uit.
you lucky bastard!
Zo wat zul jij een partij slecht hebben gevoelt onderweg naar huis zeg, en wat een opluchtig aan het eind.
dan nog, instumenten zo vrij buiten laten liggen zou bij mij not done zijn.
nogal wat katten in de buurt en die mogen graag ergens bovenop springen of hun nagels scherpen.
ben blij dat het met een sisser afliep.
trouwens respekt voor je freehand freeswerk!
Ja I was lucky, ik laat normaal ook niks buiten liggen hoor, ma ja, 't was maar voor even en blue sky ...

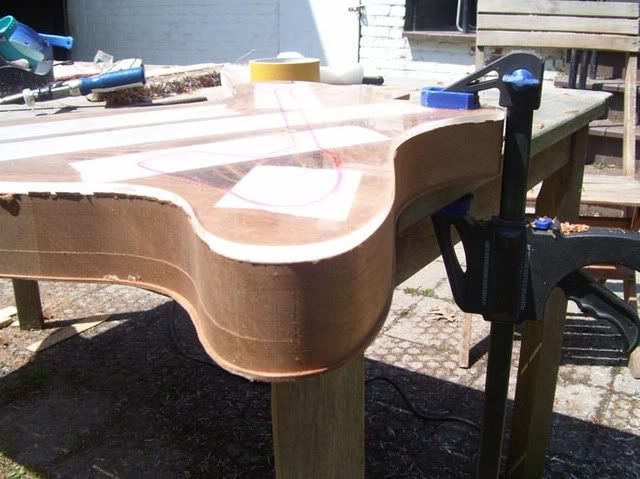

soit, freehand frezen lukt goed ja, maar nu dus met juiste bitje met lager langs de mal de vorm perfect gemaakt en da's toch nog andere koek qua kwaliteit. ben er erg tevreden mee.
http://i158.photobucket.com/albums/t...o/100_3100.jpg

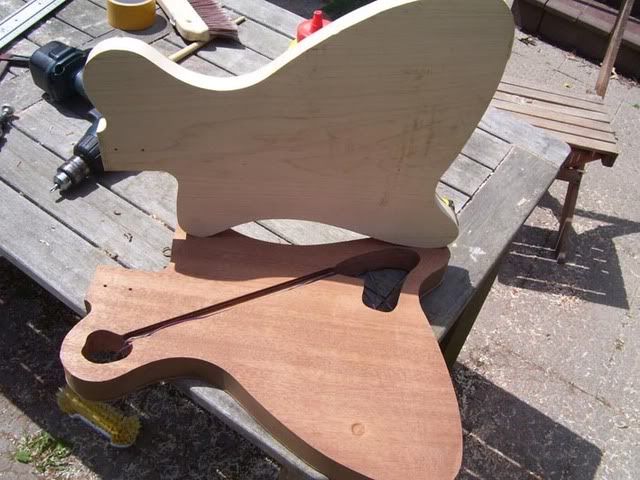

Wat draadjes in channel gedaan zodat ik kan vermijden dat de lijm erin druipt.
http://i158.photobucket.com/albums/t...o/100_3102.jpg
Zoals je ziet geen weight relief chambers, hij zal dus zwaar worden en ik sterk.
En dan in de klemmen. twee schroeven in top (en body) gezet - daar waar de halspocket komt - om de top op zijn plaats te houden tijdens het klemmen.
http://i158.photobucket.com/albums/t...o/100_3103.jpg

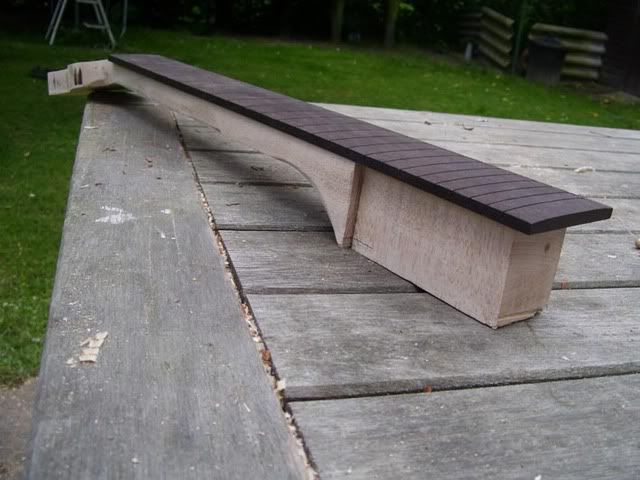

Hals schiet ondertussen ook wat op: stuk hout aan voet gelijmd en begonnen met de neck joint verbinding aan die voet.
http://i158.photobucket.com/albums/t.../halsrough.jpg
je zet de sokken er wel in!
ben benieuwt naar hoe je het totaal gewicht ervaart.
want ik twijfel nog over mijn volgend project wel of niet chambert word of niet
ziet er al prachtig uit, en het gaat goed vooruit, kben echt benieuwd naar het resultaat
@barno
hoe dik heb je die top en het mahonie gedeelte nu?
mahonie 39Citaat:
Oorspronkelijk geplaatst door no 1 hops
top 23
min of meer de maten ook bij sommige LP's
word dat niet erg dik?Citaat:
Oorspronkelijk geplaatst door barno
zal waarschijnlijk nog wel een hele rits van afgecarved worden
Kvind ze mooi barno! blijf dit draadje volgen!
idd nog heel wat carven. mss gaat er eerst nog enkele mm van de top. Heb nl binding van maar 6 hoog, dus dan moet er een wel erg groot hoogteverschil worden gecarved.
at hops : LP is 61 mm dik in het midden
Gaat weer mooi, vond de vorige gitaren ook al mooi en twijfel er niet aan dit dit ook weer mooi word. Tot nu toe ziet het er goed uit.
zo, het lijkt hier wel een klein Guttlin fabriekje. Dit weekend mijn energie verdeeld over nieuwe parket leggen en de tweede body van de - waarschijnlijk -Thin King Guttlin. Hier parket, Supreme Tux en Thin King op een foto.
De thin line bestaat uit een hard ash body en ik heb er een mahonie topje voor gemaakt (dat ik nog had liggen). Weet niet of dat iets is - mahonie top op een thin line, we zien wel. Ik ga hem natural afwerken, mss wel een binding langs de top.
http://i158.photobucket.com/albums/t...sbodyrough.jpg
wow, netjes man, het lijkt inderdaad wel een guttlin fabriek :D
@barno
tjonge dat is wel dik dan 61 mm.
je weet dat ik met mijn mini bezig ben, jij parket klus, ik pergola, dus kom er even niet aan toe.
wel al wat freesjes binnen waardoor ik weer verder kan.
mijn idee met die mini is dat ik een afrondings frees gebruiken wil en die zo instellen dat de rand van de top van eiken net iets meer naar binnen valt zodat het lichter grenen erachter weg komt en zo een beetje een binding idee gaat geven.
dat kun je je denk ik op de voorste op de foto wel voorstellen
vind persoonlijk een binding niet altijd nodig.
was het niet die van cocobolo of renemeester die ook een top had maar geen binding?
