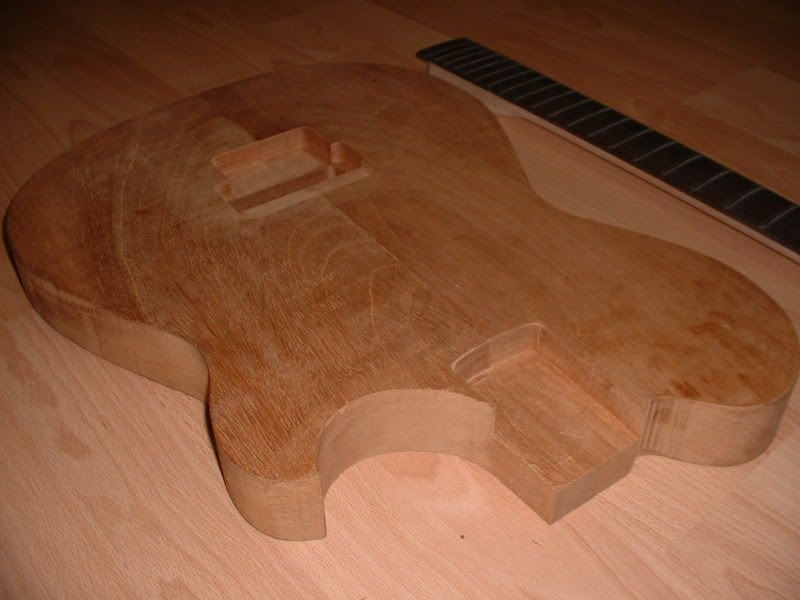

De tremelo frezing is klaar, ook de neck pocket is gefreesd.

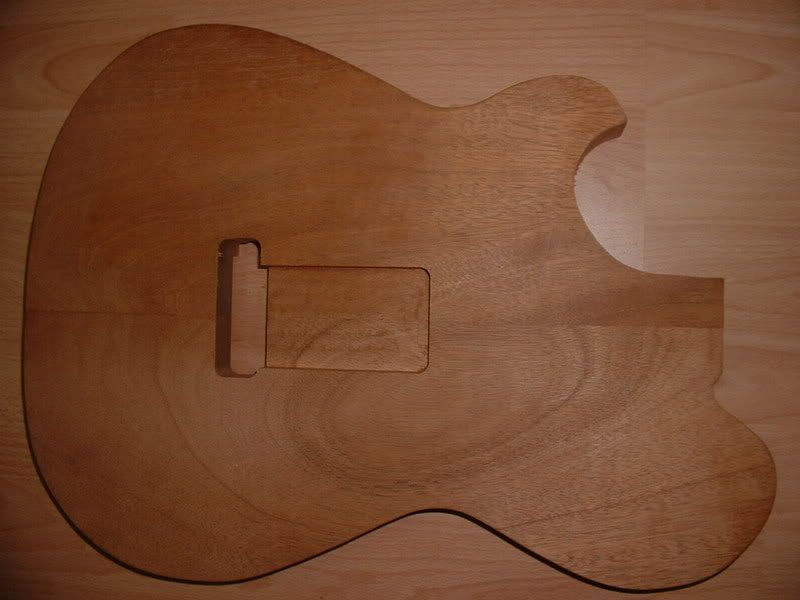

http://i137.photobucket.com/albums/q...m/DSCF0015.jpg

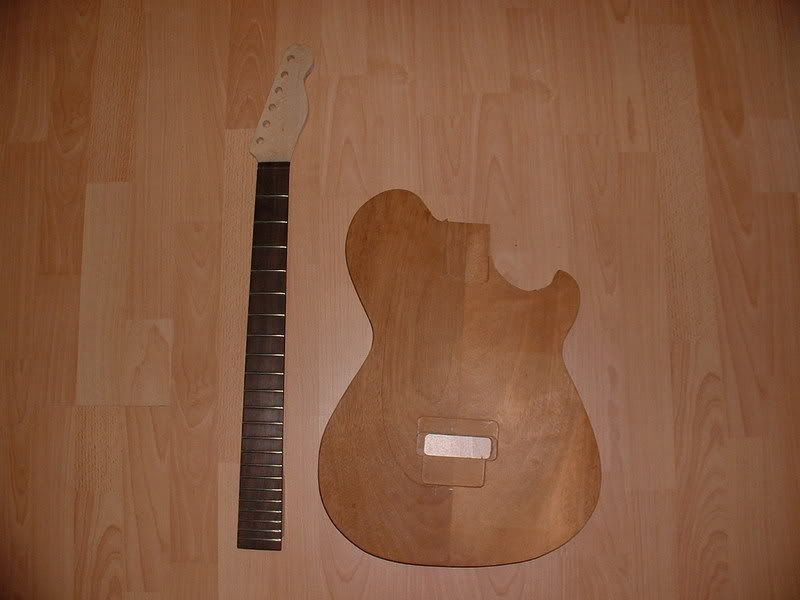

http://i137.photobucket.com/albums/q...m/DSCF0013.jpg
Printable View
De tremelo frezing is klaar, ook de neck pocket is gefreesd.
http://i137.photobucket.com/albums/q...m/DSCF0015.jpg
http://i137.photobucket.com/albums/q...m/DSCF0013.jpg
Nu weet ik niet wat ik nu precies moet doen, er komt zoiezo iets van een spiegelplaat overheen, dus ik weet niet of ik daar nu aan moet gaan beginnen.
Moet ik eerst de tremelo enzo boren? elementen aftekenen? spiegel plaat verzorgen ofzo?
Weet iemand trouwens of er ergens een guide is waar je kan lezen hoe je een floyd rose inbouwd?
En wat is precies de afstand van het neck element tot het begin van de neck? of maakt dat niet uit? het is voor een P-90 element..
Dank.
naar eigen keuze, ik zet een p90 altijd heel dicht tegen de neck. Hangt ook af van je ontwerp (wil je nog een reepje slagplaat tussen pup en toets).Citaat:
Oorspronkelijk geplaatst door Kevz0r
Check zeker eerst stringspacing: ma woorden of de polen van je pup just onder de snaren gaan lopen. Ik denk dat een floyd brug gemaakt is op -moderne - fender spacings, een P90 op gibson spacings (smaller): het scheelt hem ongeveer 1.5 mm. Normaal moet een p90 als nekelement wel kunnen, een p90 brugpup geeft problemen (omdat de polen korter bij de -te brede- brug staan en dus niet netjes onder de snaren liggen).
Hoe dicht bij is heel dicht op de neck? :P Iets van 1 a 1.5 cm ofzo ?Citaat:
Oorspronkelijk geplaatst door barno
cm ongeveer ja,

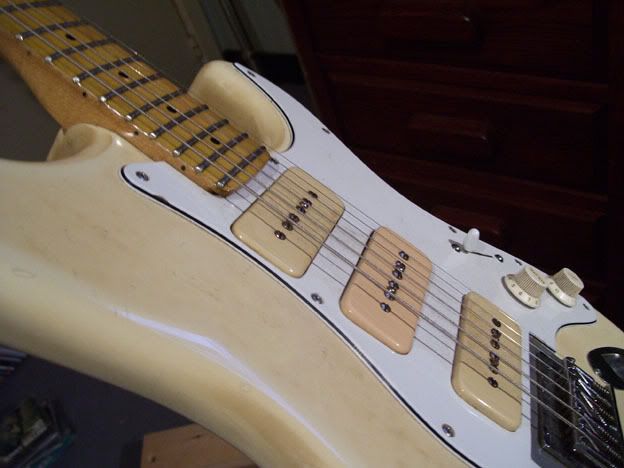

hier twee voorbeelden: eerste is mijn zelfbouw, tweede jap 85 strat, in deze voorbeelden zit er stuk slagplaat tussen, maar als je die niet gebruikt, kan je de pup helemaal tegen de hals zetten, al lijkt me dat niet zo mooi.
http://i158.photobucket.com/albums/t...ishedfront.jpg
http://i158.photobucket.com/albums/t..._1216klein.jpg
Aha oke, en de ruimte die tussen de 2 elementen zitten maken ook niet uit dus?
idd, you're free as a bird :)
de nekpup een cm naar voor of naar achter maakt niet zoveel uit in geluid. de brug pup zou ik wel zo kort mogelijk bij je brug zetten voor maximum aan hoge tonen.
Okee bedankt! :rockon:
oh, maakt wel uit :) zet de polepieces op de plaats, daar, waar de 24e fret hoort te zitten. daar zit namelijk een bepaald punt met heel veel overtones, en dat levert een heel bepaald geluid op. Kijk maar naar het halselement van de strat, tele, les paul, prs cu22, etc etc :) het geeft je dat lekkere bluesy geluidje.
Ik dacht dat het halselement van een tele net iets meer richting neck zat, dan bij de virtuele 24e fret.
Sorry, wat zijn polepieces? het is een P-90 van SD, dus hoeveel mm dan ong?Citaat:
Oorspronkelijk geplaatst door Orpheo
En de afstand tussen de 2 pups maakt wel uit dan?
dank.
Nog een paar vragen.
1. Wat voor soort afdekplaat wordt er gebruikt om de tremelo aan de achterzijde weg te werken? Ik zie bij tonefacotry alleen maar die van een strat en die vind ik niet zo mooi..
2. Wat is handiger om de body nu te lakken (natural) of eerst alle frezingen eruit halen en dan te lakken?
3. Heeft iemand ervaring met glasbewerken zoja, wat kan ik het beste doen voor de mirror finish, ik dacht zelf aan spiegelplexiglas maar dat krast..
4. Als ik de neck op de body wilt schroeven, heb ik zon neckplate nodig, maar moet dat dan een stukje worden ingevreesd of kan ik er die gwn in schroeven?
5. Wat voor switch moet ik aanschaffen voor een killswitch?
Mijn dank is groot :rockon:
yes, zou kunnen, that magic spot was ik vergeten, al denk ik niet dat dat echt een regel is inde gitaarbouw want bij mijn strats, tele's en gibson zitten toch verschillen qua plaats neckpupCitaat:
Oorspronkelijk geplaatst door Orpheo
Slagplaat: koop vierkant stuk materiaal en zelf zagen maar
Eerst frezen, dan lakken
neckplate: kan verzonken worden, hoeft niet
Ik bedoel geen slagplaat maar een afdek plaat aan de achterkant. Of geldt het antwoord voor beide? :satisfie:Citaat:
Oorspronkelijk geplaatst door barno
ah verkeerd gelezen ik, ja geldt ook voor afdekplaatjes, gewoon zelf ontwerpen en maken is plezanter
Okee bedankt.

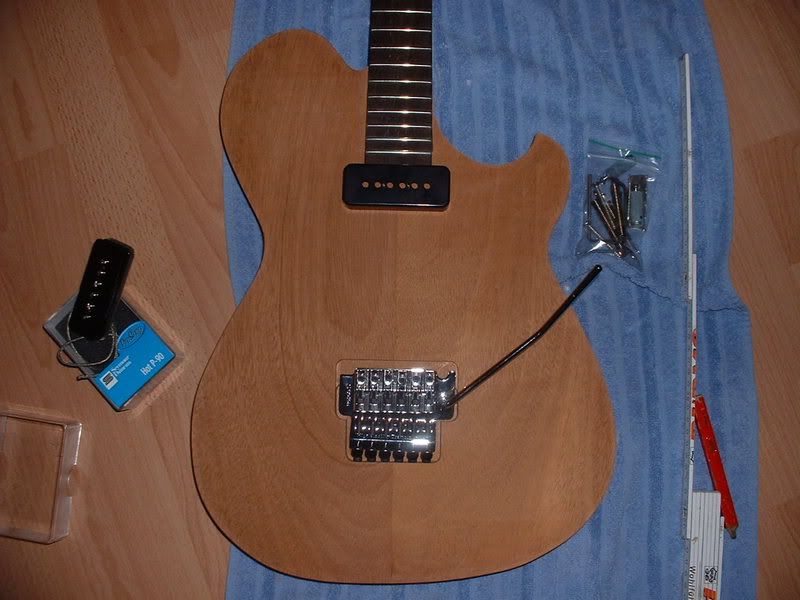

Ik heb even wat fotos gemaakt voor het element:
Versie 1
http://i137.photobucket.com/albums/q...m/DSCF0023.jpg

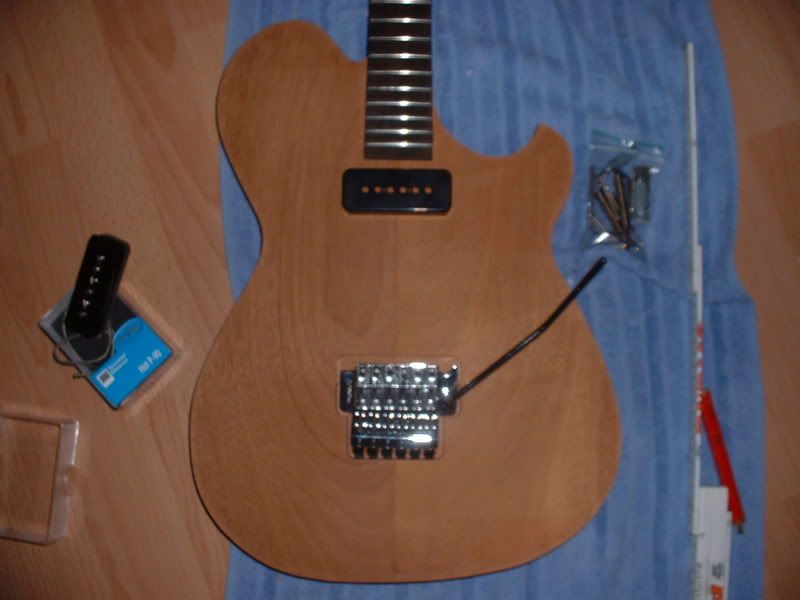

Versie 2
http://i137.photobucket.com/albums/q...m/DSCF0022.jpg

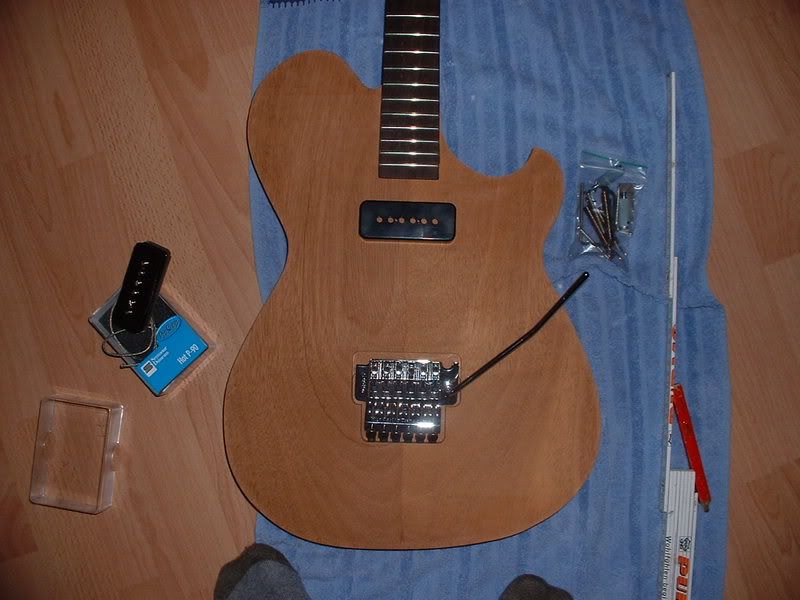

Versie 3
http://i137.photobucket.com/albums/q...m/DSCF0024.jpg
Welke is het beste?
pas die regel die orpheo gaf toe als mogelijk. de laatste zeker niet, ziet er ook niet uit
Wat zijn polepieces dan?
de magneetjes in je pups, die zes staafjes, no offence maar zoiets weet je op 0.0zoveel seconden via google
Okee dus dan moet het element tussen versie 1 en versie 2, zeg maar 5mm..
Volgens mij is die magic spot bullshit, want dat zou dan alleen werken als je een open snaar speelt. Druk een fret in en het effect is weg.
Mwah bullshit is het niet denk ik, maar je moet er ook geen rocketscience van willen maken. Heb wel eens zitten spelen met een gitaar met de elementen op een soort railsje waardoor je de elementen op verschillende posities kan zetten. Ik denk dat je per model/scale/gebruikt materiaal wellicht een optimale pickup positie kan bepalen. Ome Leo heeft er mee geexperimenteerd!
leuke link: http://www.till.com/articles/PickupR...emo/index.html
Citaat:
Oorspronkelijk geplaatst door barno
OT : Kerel, wat een übergeile plank heb jij daar gebouwd !!!
Damn, daar word ik wel even jaloers van...
die applet is wel nice, doet het alleszins wel wat rocketsciencerig lijken :)Citaat:
Oorspronkelijk geplaatst door superfly
@stonerdraf: thx dude
tja, dat is een mooie. die applet klopt. je ziet aan dat roze balkje (naargelang je je vingers op de frets legt) dat de focus van het spectrum niet bijzonder veel verschuift. het is een log-schaal, maar als je het transponeert naar een lineaire schaal:idem dito. De buik van de golf op de 24e fret verschuift een klein beetje, maar niet zoveel dat het geen bal meer uitmaakt.
Op een LP, strat en tele is het ongeveer op e 24e fret. het is niet precies, bij de tele is het geloof ik its meer naar de brug, de strat er precies op, en bij de LP iets meer naar de hals. dat heeft weer te maken met de constructie van de gitaar (les paul met humbucker; de 2e spoel zit op die buik) en de bouwfouten van de bouwers (leo fender was niet echt een genie qua gitaren; hij klooide wat aan wat bij toeval goed uitpakte, immers, zijn jaguar en jazzmaster waren een megaflop toendertijd).
Het is niet een magic spot, het is gewoon wat basis natuurkunde, en het is niet super-spectaculair. het enige waar het voor is, is om te bepalen waar je, in potentie, het beste geluid mee kunt produceren. Als je vaak cleane, warme jazzy licks speelt (of wilt spelen) en veel open snaren nodig hebt, dan is die sweet spot gewoon een geweldige plaats.
Resumé: plaatje 1 is te dichtbij. plaatje 3 is te ver weg. plaatje 2 klopt dus.
ik weet niet of je een beetje opgelet hebt in dit topic en de les natuurkunde die sommigen je gegeven hebben hier, maar zo niet, dan herhaal ik 't nog eens ;)Citaat:
Oorspronkelijk geplaatst door Kevz0r
de pickups pikken een bepaalde harmonic op, op de plaatsen waar ze liggen. De halspup pikt een 'warmer' geluid op dan de brug, want die pikt namelijk een wat helderder geluid op. De afstand heeft er weinig mee te maken eigenlijk. het enige dat uitmaakt is waar je ze concreet neerzet. Je halspup stond al goed, en je brugpup moet je nu gaan bepalen.
Hoe doe je dat? nou, dat is eenvoudig. Je kiest een foto van een leuke gitaar met floyd rose, die frontaal is gefotografeerd. je telt het aantal pixels tussen de brug en de brugpickup, en het aantal pixels van de brugpup zelf. (zeg, 10 is de afstand, 100 is het element). dat kan je behoorlijk makkelijk in paint doen.
dan meet je de breedte van je pickup (van uiteinde ene spoel naar uiteinde andere spoel) dat is bijvoorbeeld, 4,5 centimeter.
100 pixels<->4,5 cm
10 pixels <-> 0,45 cm
VOILA, je bent klaar. de afstand tussen brug en pickup is een halve centimeter.
dit is natuurlijk een heel, heel globale schatting, en je moet zelf kijken of de studs van de trem nog wel genoeg hout hebben om grip te hebben, opdat je niet zomaar na een divebomb opeens de trem in je hand hebt, en de gitaar helemaal total loss is.
Ook een andere mooie schatting is dat je kijkt naar het volgende: meet de breedte van een pickupring, maak een malletje van papier, doe dat maal 3, leg ze op de body, tussen de hals en de brug, en ze mogen elkaar niet aanraken, en de halspup moet tegen de hals aanliggen. zodra dat eenmaal netjes ligt, weet je waar je brugpup dus moet liggen.
Het is soms zo eenvoudig. beetje logisch nadenken soms ;)
je kan er natuurlijk gewoon zelf een maken, in de vorm die jij mooi vind. of helemaal geen. Op al mijn tremgitaren heb ik geen dekplaat.Citaat:
Oorspronkelijk geplaatst door Kevz0r
eerst frezen, dan lakken. Doe je het andersom, is de kans groot dat je hout gaat splinteren, en/of je lak mee gaat scheuren.Citaat:
2. Wat is handiger om de body nu te lakken (natural) of eerst alle frezingen eruit halen en dan te lakken?
fred dons heeft 't geloof ik ooit gedaan met een spiegelsnijder, en dan een kunststof spiegel, geloof ik. Even de search hier gebruiken, of hem pm'en.Citaat:
3. Heeft iemand ervaring met glasbewerken zoja, wat kan ik het beste doen voor de mirror finish, ik dacht zelf aan spiegelplexiglas maar dat krast..
de neckplate 'inleggen' is een mooi idee, maar de kans is groot dat je schroeven OF te kort zijn, en de nek laat los, OF de lang, en je hebt bonje omdat ze tegen de frets aanzitten, en dus een fret omhoog duwen, en de hals lastiger (onmogelijk soms) bespeelbaar word, of het komt gewoon dwars door het fretboard naar buiten.Citaat:
4. Als ik de neck op de body wilt schroeven, heb ik zon neckplate nodig, maar moet dat dan een stukje worden ingevreesd of kan ik er die gwn in schroeven?
Wat ik zou doen VOOR je de gaten boort voor de schroeven, met een speedboor op die plaatsen boren van je schroeven, en dan zo diep gaan, dat je bijvoorbeeld een 3.5cm lange schroef kan gebruiken zonder problemen (dus even 0.5 cm diep boren met dat ding, wel met de juiste dikte!). dan de hals vastzetten met die 3.5cm schroeven en ringetjes. Vallen de ringen netjes weg in 't hout, en lijkt het haast alsof de hals verlijmd is.
als het er is: een on/off switch (geloof ik), maar met een on/on enkelpolig kan het ook. het hotte signaal stuur je het midden in, de andere kant gaat naar aarde, de andere kant word de uitgang die de outputjack gaat.Citaat:
5. Wat voor switch moet ik aanschaffen voor een killswitch?
Plaatje 3 hoeft mijns insziens NIET te ver weg zijn. Daar ligt de pickup in de buurt van fret 27 en net voor fret 27 is er ook een sterke harmonic. Het lijkt me dan ook perfect mogelijk om daar een halspickup te zetten. Al ziet er een beetje onwennig uit misschien.Citaat:
Oorspronkelijk geplaatst door Orpheo
Wat betreft Leo : die klungelde heus niet wat aan. Er is wel degelijk onderzoek gebeurt voor hij de - toen nog - Broadcaster op de markt bracht, liet een paar gitaristen spelen op prototypes. Overigens waren de Explorers, Thunderbirds en V's ook niet een instant succes ;)
nee, maar de strat en tele wel, en de les paul aanvankelijk ook ;)Citaat:
Oorspronkelijk geplaatst door Kakihara
leo klungelde wel aan. Hij had geen idee wat handig was. hij moest alles vragen en controleren bij anderen. Hij had geen idee waar dat element moest zitten, en dus klooide hij wat aan, en waar dat element het best klonk, daar propte hij 'm. hij wist veel van electronica, maar van gitaarmeuk wist ie barweinig.
waw, leo is gelijk mij! wat aanklungelen, aan iedereen vragen hoe het moet en dan hopla een wereldgitaar ontwerpen, thankyou leo, for showing me the way :)
Mensen, ik heb eens even over het mirror finish nagedacht en nu kom ik uit op een kunstof spiegel. Die zijn te buigen voor de headstof en vrij stevig dacht ik. Ook het gewicht zit mee. Maar krassen deze dingen?
Danku.
Update 29/01/08
Vandaag heb ik mn kunstofspiegel binnen gekregen, gelijk gezaagd met een decoupeerzaag.
http://i137.photobucket.com/albums/q...m/DSCF0026.jpg
http://i137.photobucket.com/albums/q...m/DSCF0025.jpg
http://i137.photobucket.com/albums/q...m/DSCF0027.jpg
Het is een spiegel van acryl, vrij makkelijk te bewerken.
Hij is nu grof gezaagd, later werk ik hem af.
netjes!, waar heb je die spiegel gekocht ?
Dankje!
Ik heb hem bij Guitarsupplies gekocht, staat onder pickguards dacht ik.
Heb de spiegel afgewerkt:
http://i137.photobucket.com/albums/q...g?t=1201980004
Volgende stap(pen)
- Elementen frezen
- Killswitch frezen
- Fuzz factory frezen
- Battery holder frezen voor FF
ik ga er ff vanuit dat er nog folie overheen zit? want ik zie er niet echt een spiegel in.ik ben wel erg benieuwd naar het eindresultaat.
groeten Pasqual.
Ja er zit idd nog een beschermlaag overheen, maar die laat ik er nog even opzitten todat alles gevreesd is.
