Zelfbouw Multi-Fx...een verslag...met foto's

Vreemd dat het bij jou niet zo goed lukt.

Het gewone papier is 'gewoon' kopieerpapier. Zo'n pak van 500 vel A4. Niks speciaals. 2 euro 50 bij de mediamarkt schat ik ;)

Ik gebruik geen stoom. Mijn strijkbout kan dat geloof ik wel (geen expert op dat vlak...). Ik zet m gewoon op zn heetste stand.

De printer is (uiteraard) een laserprinter. Het goedkoopste model wat ik kon krijgen, een Canon LBP2900.

Mss kan je eens proberen bij de kopie-shop te vragen of ze de machine zo in willen stellen dat ie maximaal toner gebruikt. Hoe meer toner op de print, hoe meer er overgezet kan worden. Het kan best zijn dat die kopieermachine veel efficienter met toner omspringt dan een huis-tuin-en-keuken laserprinter.

En wat als ik nu een gewoon kopiermachine gebruik, en die instel op heel donker. zou dat gaan?

Zolang het 'witte' gedeelte wel gewoon wit blijft werkt dat volgens mij ook. Een kopieermachine gebruikt ook toner.

ok, lukt dat niet dan print jij ze maar voor me :D

Zijn de IC's al aangekomen trouwens?

Yup, de IC's heb ik net uit de brievenbus gehaald. TOP verpakt! Thanks!

Als ik het PCB voor je moet printen (of fotopapier), let me know. Is geen probleem!

(kben dit weekend wel weg van huis)

geen probleem. ik wou zeker zijn dat ze levend aankwamen ;)

Ik ga pas maandag naar de kopieerzaak geraken, dus ik hou je wel op je wel op de hoogte als t weer mislukt

Hiero nog een foto van mn NeoVibe, een Univibe kloon. Hij werkt super. Geweldig effect. Geen makkie om te maken, maar uiteindelijk viel het allemaal reuze mee. Eigenlijk was er maar 1 probleem, een slechte soldeerverbinding. Toen ik die met hulp van RG gevonden en gefixt had werkte het effect al. 1 aanpassing gedaan, R48 heb ik verlaagd van 68Ohm naar 10Ohm. Does the trick for me. Aanrader!

http://img442.imageshack.us/img442/7495/p1010046xm5.jpg

wat een hoop trannies en LDR. enige soundsampe? of nog cooler, een filmpje?

ik gebruik gewoon 10x15 fotopapier, niet erg duur, en voor de meeste printjes groot genoeg (vaak te groot).
eerst een afdruk op een kladvel (over van 1-zijdig afdrukken). dan met fotolijm het fotopapier over de afdruk die net was gemaakt. bovenin de papierla en hoppa
ik gebruik ook een goedkope laserprinter (Samsung ML1610). geen bijzondere instellingen.
toen ik het met gewoon papier probeerde werd het resultaat een stuk minder, waarschijnlijk omdat de toner anders hecht aan het gewone papier dan aan het gladde oppervlak van het fotopapier

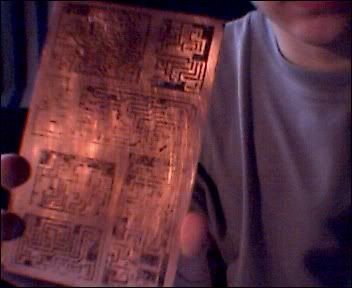

geen geweldige foto, maar je ziet toch hoe slecht het lukt om die toner over te krijgen op print bij mij. Ditmaal gewoon zo donker mogenlijk gekopieerd.
Morgen op school zelf eens kopieren, en hopen dat het dan goed lukt, anders moet ik jouw hulp vragen Ponq

http://i69.photobucket.com/albums/i45/Valoosj/print.jpg

Erg cool project!!! Ik blijf 't volgen & ben erg benieuwd naar 't eindproduct :)

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

wat een hoop trannies en LDR. enige soundsampe? of nog cooler, een filmpje?

---

Yup, veel onderdelen idd. Maar de beschrijving en hulp van RG is echt super!

Een filmpje zou idd tof zijn. Ik had de nwe HTC Touch Cruise (smartphone) besteld, in de hoop daarmee een filmpje te kunnen schieten. Helaas is die nog niet leverbaar. Nu zou ik het beeld met mn fotocamera en t geluid via mn pc moeten doen. Kan vast wel, maar dan moet ik een hoop uit gaan zoeken hoe ik dat precies moet doen. En sadly heb ik daar denk ik deze week geen tijd voor... Maar wie weet, tis zeker iets wat ik ook zelf wil doen. Beelden zeggen soms zoveel meer dan woorden!

Over je toner-transfer. Tziet er idd niet helemaal goed uit. Nu is het zo dat ik ook best een aantal keer de strijkmethode heb gebruikt en dat het er ook zo uitzag! Wat mij vooral opvalt is dat het circuitje rechts bovenin op de foto wel redelijk tot goed is overgezet.Dat betekent dat het wel kan. Mss is het een idee om met kleinere stukken koper te gaan werken? Gewoon het stukkie koper wat je nodig hebt (+0,5Cm) uitzagen en dan de strijkmethode toe passen? Je hebt anders namelijk kans dat de hitte van de strijkbout 'wegloopt' naar de rest van het koper.
Ik denk eigenlijk dat het toch wel zal gaan lukken. Een kwestie van de juiste materialen op de juiste manier voorbereiden en dan op de juiste manier strijken.

Blijft natuurlijk staan dat ik je zo een setje afdrukken op fotopapier toe stuur! Just drop me a line.

Citaat:

---

Oorspronkelijk geplaatst door hadv

dan met fotolijm het fotopapier over de afdruk die net was gemaakt

---

Da's slim zeg! Ik hou nu te vaak stukken foto-papier over, maar ik ze natuurlijk ook op jouw manier op maat knippen en dan op 'gewoon' A4 papier plakken. Fotolijm, is dat lijm om foto's in fotoboeken te plakken? Of iets speciaals? Werkt Pritt ook niet gewoon?

Citaat:

---

Oorspronkelijk geplaatst door Daemon

Erg cool project!!! Ik blijf 't volgen & ben erg benieuwd naar 't eindproduct :)

---

Tof dat je meekijkt. Ik ben ook erg benieuwd ;) Ik heb vandaag mn sample knoppen binnen gekregen uit Hong Kong. Ziet er erg goed uit. En snel geleverd. Binnen 2 wk volgens mij.

Ik heb twee soorten besteld. 1 soort is een typische telecaster volume/tone-knop. Massief, robuust, ruwe zijkant en gepolijste bolle bovenkant ('dome'). Enige nadeel... geen indicatie-streepje. Van boven kun je dus niet zien op welke stand ie staat.

Andere type is iets groter, mss halve Cm diameter meer. Maar daardoor lijkt ie een stuk groter. Ziet er eigenlijk net zo goed uit als het andere type, maar is een stuk groter. Voordeel, wel een indicatie-streepje en een stuk goedkoper. Nadeel: de shaft diameter lijkt anders (kleiner) dan verwacht. Ik moet er nog ff goed naar kijken, maar mn potmeters pasten niet in 1 keer. Uitboren kan, maar t gaat hier wel om ~50 knoppen.

Kzal vanavond eens een foto posten van de knoppen.

Respect man, echt een heel mooi project! Ik blijf deze ook even volgen...Heb zelf ook wel interesse om zoiets te maken, maar dan beginnen met iets heel kleins... *een rat*..

Citaat:

---

Oorspronkelijk geplaatst door ponq

Yup, veel onderdelen idd. Maar de beschrijving en hulp van RG is echt super!
.

---

Wow cool project!
Ik wil zelf al een tijdje een phaser bouwen maar heb nog geen fatsoenlijk schema gevonden, mag ik vragen welke jij gebruikt? (of heb je dit al gezegd maar heb ik er gewoon overheen gelezen?)

Ik gebruik de phase90 van Tonepad.com. Al wel in elkaar gesoldeerd, maar nog niet getest. Heb er dus nog geen mening over.

Citaat:

---

Oorspronkelijk geplaatst door ponq

Yup, veel onderdelen idd. Maar de beschrijving en hulp van RG is echt super!

Een filmpje zou idd tof zijn. Ik had de nwe HTC Touch Cruise (smartphone) besteld, in de hoop daarmee een filmpje te kunnen schieten. Helaas is die nog niet leverbaar. Nu zou ik het beeld met mn fotocamera en t geluid via mn pc moeten doen. Kan vast wel, maar dan moet ik een hoop uit gaan zoeken hoe ik dat precies moet doen. En sadly heb ik daar denk ik deze week geen tijd voor... Maar wie weet, tis zeker iets wat ik ook zelf wil doen. Beelden zeggen soms zoveel meer dan woorden!

---

Filmpjes kan je met windows movie maker maken als je een webcam en een micro hebt.

Citaat:

---

Oorspronkelijk geplaatst door ponq

Over je toner-transfer. Tziet er idd niet helemaal goed uit. Nu is het zo dat ik ook best een aantal keer de strijkmethode heb gebruikt en dat het er ook zo uitzag! Wat mij vooral opvalt is dat het circuitje rechts bovenin op de foto wel redelijk tot goed is overgezet.Dat betekent dat het wel kan. Mss is het een idee om met kleinere stukken koper te gaan werken? Gewoon het stukkie koper wat je nodig hebt (+0,5Cm) uitzagen en dan de strijkmethode toe passen? Je hebt anders namelijk kans dat de hitte van de strijkbout 'wegloopt' naar de rest van het koper.
Ik denk eigenlijk dat het toch wel zal gaan lukken. Een kwestie van de juiste materialen op de juiste manier voorbereiden en dan op de juiste manier strijken.

Blijft natuurlijk staan dat ik je zo een setje afdrukken op fotopapier toe stuur! Just drop me a line.

Da's slim zeg! Ik hou nu te vaak stukken foto-papier over, maar ik ze natuurlijk ook op jouw manier op maat knippen en dan op 'gewoon' A4 papier plakken. Fotolijm, is dat lijm om foto's in fotoboeken te plakken? Of iets speciaals? Werkt Pritt ook niet gewoon?

---

Ik heb vandaag alles gekopieerd op school, zo meteen de plaatjes in 2 zagen en een laatste poging voor ik de line drop ;)

Citaat:

---

Oorspronkelijk geplaatst door ponq

Tof dat je meekijkt. Ik ben ook erg benieuwd ;) Ik heb vandaag mn sample knoppen binnen gekregen uit Hong Kong. Ziet er erg goed uit. En snel geleverd. Binnen 2 wk volgens mij.

Ik heb twee soorten besteld. 1 soort is een typische telecaster volume/tone-knop. Massief, robuust, ruwe zijkant en gepolijste bolle bovenkant ('dome'). Enige nadeel... geen indicatie-streepje. Van boven kun je dus niet zien op welke stand ie staat.

Andere type is iets groter, mss halve Cm diameter meer. Maar daardoor lijkt ie een stuk groter. Ziet er eigenlijk net zo goed uit als het andere type, maar is een stuk groter. Voordeel, wel een indicatie-streepje en een stuk goedkoper. Nadeel: de shaft diameter lijkt anders (kleiner) dan verwacht. Ik moet er nog ff goed naar kijken, maar mn potmeters pasten niet in 1 keer. Uitboren kan, maar t gaat hier wel om ~50 knoppen.

Kzal vanavond eens een foto posten van de knoppen.

---

Dome Knobs zijn mooi, maar je moet idd wel onthouden hoe alles staat. Op een gitaar vind ik dat iets handiger dan op effecten

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

Dome Knobs zijn mooi, maar je moet idd wel onthouden hoe alles staat. Op een gitaar vind ik dat iets handiger dan op effecten

---

True, maar meestal weet ik toch wel welke setting ik wil aanpassen als ik iets hoor, dus niet zie, wat niet goed klinkt. Daar heb ik dan geen indicatie streepje voor nodig.

Ik heb ze ff op een paar uhm, effecten in 'onderhoud' gezet (links de Omnidrive, rechts de RoG Thor). Toen was t voor mij wel duidelijk:

Van voren
http://img412.imageshack.us/img412/4841/p1010093dw5.jpg

Van boven
http://img141.imageshack.us/img141/3016/p1010094jb4.jpg
(serieus, al dat stof ligt er echt niet, dat flitst de camera er bij ;))

de Thor ga ik ook bouwen. klinkt ie zo lekker in t echt als op de site?

haha, ik wist dat je dat zou vragen! :P

Ja hij klinkt echt lekker. Prima pedaal. Zit een beetje in dezelfde hoek als de Box of Rock. Aangezien ik de BoR nog lekkerder vond (en mn Thor een omgekeerde polariteit te verduren kreeg...) komt de Thor niet in mn multi-fx, en de BoR wel. Maar, zekers een aanrader! Was t eerste pedaal waar ik lang mee heb ge-debugd, veel van geleerd.

Citaat:

---

Oorspronkelijk geplaatst door ponq

haha, ik wist dat je dat zou vragen! :P

Ja hij klinkt echt lekker. Prima pedaal. Zit een beetje in dezelfde hoek als de Box of Rock. Aangezien ik de BoR nog lekkerder vond (en mn Thor een omgekeerde polariteit te verduren kreeg...) komt de Thor niet in mn multi-fx, en de BoR wel. Maar, zekers een aanrader! Was t eerste pedaal waar ik lang mee heb ge-debugd, veel van geleerd.

---

Ik ga alles goed testen voor ik beslis wat in de doos komt. Ik vond wel dat de Thor, Tube Reamer en de Odie nogal gelijkend waren, elk met enkele subtiele verschillen. Nu je me ook de BoR layout gegeven hebt zal ik die ook moeten testen, enige probleem is dat ik geen extra pots meer heb :D daar zal ik dan maar een oplossing voor moeten zoeken. eventueel met trimmers ofzo.

Dat leren zou eens handig zijn voor mij, dat ik echt begrijp wat elk component doet in de gehele schakeling (toon, gain, dat soort dingen) want nu zit er in de MayQueen bv een trimmer, maar ik weet niet waar die voor dient.

@pong: waarschijnlijk net zo goed, want het hoeft er maar even op te zitten. nadat het uit de printer komt haal je het fotopapier er weer af

dan blijf je wel nog met de residu van die pritt zitten. ik zou het niet doen.

enige idee van die trimmer in de mayqueen? (zie vorige post)

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

enige idee van die trimmer in de mayqueen? (zie vorige post)

---

De trimpot by de May Queen is er om de Drain van de J201 te biassen. Deze zal waarschijnlijk 1/2 Vcc krijgen, uitgaande van een 9V voeding zal de Drain dus op ~4.5V uit moeten komen.

@hadv: kzou het gewoon een keer moeten proberen. Bedankt voor de tip iig!

is het dan niet makkelijker daar gewoon de goede weerstand in te steken? of verandert deze trimpot ook echt iets aan het geluid? Ik heb die term bias nooit echt begrepen, en een goede uitleg vond ik ook niet

Yup, dat kan natuurlijk ook. Bij RoG gebruiken ze een trimpot omdat de waarde van die weerstand afhangt van de gebruikte tranistoren. De ene j201 is de andere j201 niet. Voor de een kan een 2k2 de oplossing zijn, voor de ander een 5k6 of 10k. Het lijkt mij daarom logisch dat ze bij RoG zeggen 'gooi er maar een trimpotje van 10k in', dan kan iedereen het circuit bouwen en zelf makkelijk aanpassen.

Wat je zou kunnen doen: eerst ff breadboarden met een trimpot de juiste waarde zoeken. Vervolgens vervang je de trimpot door een vaste weerstand van ongeveer gelijke waarde.

Dit kan natuurlijk ook zonder breadboard, moet je ff solderen, los solderen en weer vast solderen (zo ging t bij mijn Neovibe...)

ik heb nu 3 springuren, dus kan wel even naar de electronica winkel, breadbordje kopen, en wat printplaatjes en een shitload aan solduur :D (50 neutrik jacks die binnenkomen...)

Ik wil zoiezo experimenteren om er tone en gain bij te krijgen, dus ik zal hem wel eerst breadborden. maar die trimmer mag gewoon blijven steken.
Maar wat doet dat biasen nu eigenlijk?

50 neutrik jacks! LOL

Als je toch naar de electro-boer gaat...koop dan niet t kleinste breadboard. Als je wat meer ruimte hebt, werkt t gewoon makkelijker. En die paar euro extra... vergeleken bij je 50 neutriks valt dat wel mee :D

Over t biassen. Ik ben verre van een expert, wat nu volgt is hoe ik t nu begrijp en hoe ik Het biassen past, over t algemeen, het voltage op een bepaald pootje van een transistor of IC aan. Veelal zoek je naar een voltage van 1/2 Vcc. Van 0 tot 9V zit 4.5V dus precies in het midden. Vanuit 1/2 Vcc gezien heb je dan naar boven toe nog +4.5V over en naar onder toe -4.5V. Dat is de 'headroom' die beschikbaar is voor de transistor of IC om zn werk te doen.

Als de bias niet goed staat kan het zin dat de transistor uberhaupt niet werkt, of maar in een beperkte range. Je krijgt dan (ongewenste) 'oversturing' van de transistor. Zoals bijvoorbeeld in de tonepad CE-2-kloon. Daar zitten wat trimmers op. Als die niet goed gebiast zijn, krijg je een vage, verstoorde chorus.

Hope this helps.

Citaat:

---

Oorspronkelijk geplaatst door ponq

50 neutrik jacks! LOL

Als je toch naar de electro-boer gaat...koop dan niet t kleinste breadboard. Als je wat meer ruimte hebt, werkt t gewoon makkelijker. En die paar euro extra... vergeleken bij je 50 neutriks valt dat wel mee :D

Over t biassen. Ik ben verre van een expert, wat nu volgt is hoe ik t nu begrijp en hoe ik Het biassen past, over t algemeen, het voltage op een bepaald pootje van een transistor of IC aan. Veelal zoek je naar een voltage van 1/2 Vcc. Van 0 tot 9V zit 4.5V dus precies in het midden. Vanuit 1/2 Vcc gezien heb je dan naar boven toe nog +4.5V over en naar onder toe -4.5V. Dat is de 'headroom' die beschikbaar is voor de transistor of IC om zn werk te doen.

Als de bias niet goed staat kan het zin dat de transistor uberhaupt niet werkt, of maar in een beperkte range. Je krijgt dan (ongewenste) 'oversturing' van de transistor. Zoals bijvoorbeeld in de tonepad CE-2-kloon. Daar zitten wat trimmers op. Als die niet goed gebiast zijn, krijg je een vage, verstoorde chorus.

Hope this helps.

---

Dit helpt zeker. en ik heb wel t kleinst breadbord gekocht, na die 50 jacks + de rest voor al mn plannen was er amper geld over. komt ook nog is mn rijtaks binnen :sneaky:

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

dan blijf je wel nog met de residu van die pritt zitten. ik zou het niet doen.

enige idee van die trimmer in de mayqueen? (zie vorige post)

---

klopt, fotolijm wrijf je er zo af
overigens, de lijm zit op de kant waar je de strijkbout opzet, kan dus op zich ook weer niet veel kwaad (ik gebruik deze bout alleen hiervoor, is al tig jaren oud)

Of gewoon ff een stukkie papier er tussen.

Ik heb laatst kaarsvet wat op mn jas was gevallen in een restaurant ook met de bout verwijderd. Wc-papier er over heen, dan een handdoek en strijken maar. Werkte super. Ongeveer op dezelfde wijze al het met die lijm ook wel loslopen.

Ponq, verschrikkelijk mooi project! Als ik de skills had had ik ook zoiets gebouwd. Nogmaals prachtig!!! Ben benieuwd naar het eindresultaat...

Thnx artnaz! Ik heb deze week waarschijnlijk weer een beetje tijd. Ik moet wat vooruit kunnen komen!

En qua skills... ik leer al doende. Een jaar geleden wist ik het verschil tussen een weerstand en een condensator amper... gewoon beginnen! :D

Citaat:

---

Oorspronkelijk geplaatst door ponq

Thnx artnaz! Ik heb deze week waarschijnlijk weer een beetje tijd. Ik moet wat vooruit kunnen komen!

En qua skills... ik leer al doende. Een jaar geleden wist ik het verschil tussen een weerstand en een condensator amper... gewoon beginnen! :D

---

+1

Ik heb het laatste jaar enorm veel bijgeleerd door gewoon ergens aan te beginnen, en niet enkel bij electronica, maar ook met mijn G&L te herstellen.

On topic: Ik heb nog met tone god gesproken via diystompboxes, hij ging zijn looper weer breadborde om te proberen je daarmee verder te helpen.

Citaat:

---

Oorspronkelijk geplaatst door ponq

In de loop van het project zijn de 'features' aangepast. Op zich logisch. Mijn ervaring is zeer beperkt, ik heb geen technische achtergrond (ben afgestudeerd op CG Jung en Nietzsche...)

---

Omdat ik lees dat je Inbox vaak volraakt, even 'n heads-up dat je on/off-topic PM hebt :)

in 't kort;
- bouw je, ondanks je monsterproject, ook voor andere mensen ?
en,
- heb je CW gestudeerd aan de UM ?

ik volg je projectje met veel interesse, hoewel ik misschien moet toegeven dat ik halsreikend uitkijkt naar de houten afwerking en de 'buitenkant'.. En niet zozeer naar alle diodes, LDR's, schuifweerstandjes, weerstanden, condensators en alle andere dingen die mijn eindexamen 2003 wat interessanter maakten...
Toen ik nog genoeg had aan één wah-pedaal...

ff kort terug ;)

1)Ik bouw wel eens wat voor andere mensen. Mn multi-fx project heeft geen deadline, dus daar kan ik wel wat inschuiven. Al is het voor mn motivatie wel belangrijk bezig te blijven. Van uitstel komt afstel...dus bezig blijven is mn motto.

2)Yup, ik ben van de tijd dat het nog CWS heette.

Die houten behuizing gaat komen. Als ik zaterdag eerder uit mn bed had kunnen komen (bleek helaas technisch volstrekt niet haalbaar.... :P ) was ik ff langs de fijnhouthandel in Arnhem gereden (ik zat t weekend in deventer).

Ik wil m eerst inbouwen in wat resthout wat ik nog heb liggen. Dan kan ik prima experimenteren met plaatsing en isolatie. Daarna is t een kwestie van ingewanden overzetten in de echte behzuizing (tenmisnte... ik hoop dat dat alles is...).

Van t weekend heb ik flink wat progressie (voor mijn doen...) kunnen maken. Ik had gehoopt vandaag wat soundclips te kunnen posten. Is helaas nog niet gelukt (mic probs...).

Maar goed. Wat is de progressie:

-Mijn delay (GGG PT-80) heb ik final gemaakt. Er was een probleem met het volume van het delay-signaal. Bleek dat er een heel klein stukkie soldeer contact maakte tussen lug 2 en 3 van de Level pot. Na langzoeken gevonden (kwerd gek...echt, alles klopte...uiteindelijk de pots maar gaan vervangen...toen zag ik het pas...). Kleine aanpassing gedaan aan het circuit waardoor de repeats-knop voor mij een optimaal bereik heeft. Heerlijke delay.

-Een High Gain Monster gemaakt, de Dr. Boogey. Een Mesa/Boogie Dual Rectifier Solo Head preamp in een stompbox... Na relatief kort trouble-shooten werkte deze. Veel gain, erg veel gain.

Ik heb hem eerst getest op 9V. Klonk prima. Toen op 18V, zodat er meer ruimte is voor het signaal. Opnieuw gebiased (4 trimpots voor 5 transistors). Perfecte bias, maar beroerde sound. Op 18V kreeg ik m niet lekker. Toen terug naar 9V, met de Bias-settings van 18V. Tot mijn verbazing klonk het heerlijk. Helemaal vreemd omdat de bias natuurlijk volledig overhoop lag. Op de drain van de j201's waardes tussen 1.2 en 3.4V (ipv de normale 4.5 V).

Hoe dan ook... tgaat er om hoe t klinkt!

De Dr Boogey heeft een zeer uitgebreide tone-sectie. 4 knoppen voor bass, mid, treble en presence. Ik heb deze gedropt. Ik kon amper verschil horen en vond t veels te complex om ff een goede tone-setting te vinden. Ik heb de Stupidly Wonderful Tone Control 2 er in gezet. 1 knop die zeer effectie de EQ doet, zonder het volume of de uitgangsimpedantie aan t passen. Aanrader!

Ondanks de extreme gain is er maar weinig extra noise en helemaal geen 'squeeling' of andere bijgeluiden.

-Vervolgens de CE-2 chorus afgemaakt. Ook hier was t ff zoeken naar de juiste bias-setting. Mijn referentiekader is mijn TC Electronic Chorus/Flanger/Pitchshifter, een zeer subtiele chorus. De CE-2 is een zeer andere andere chorus. Gaat veel meer richting een EHX Poly-chorus (die voor mij te wild was). Met wat finetunen toch met de CE-2 ook prima chorus sounds gevonden. Niet zo subtiel als de TC Electronic, maar zeker een blijvertje.

Aangezien al deze boards al waren bevolkt met de benodigde onderdelen had ik alleen tijd nodig om de potmeters te solderen en voor het debuggen/finetunen. Lekker kunnen doorwerken dus ;)

Als laatste heb ik een RAT gebouwd. Heerlijk felle, maar toch warme distortion. Deze ligt nog op de werktafel om gefine-tuned te worden. Symmetrische/asymmetrische clipping geprobeerd, maar ik kon niet echt een groot verschil horen. Niet genoeg iig om een extra switch te rechtvaardigen.

De Distortion pot werkt nog niet helemaal 'as designed', tot 90% werkt ie prima, daarna valt het signaal weg. Ik moet nog uitzoeken of t aan de pot of iets anders ligt.

Helaas helaas helaas (nog) geen soundclips. Maar wel flinke progressie.

Ook nog een stetje goedkopere knoppen uit Hong Kong gekregen. Helft van de prijs van de vorige sample-set, zelfde supplier...en tot mijn verbazing exact dezelfde knoppen... blijft raar dat ebay. Ik wist dat de knoppen erg op elkaar leken, maar gezien het prijsverschil had ik niet gedacht dat ze hetzelfde zouden zijn. Wellicht een verkoop truuk....

Mooi zo! Maarreuh, waar zijn de foto's? :D

Die delay lijkt wel interessant. Na al mijn pedalen hier ook mss eens een poging toe wagen. Hoe lang is de maximale delay tijd?

Foto's vanaaf ;)

Delaytijd clean tot zo'n 450 ms. langer kan. Er zit een PT2399 chip in, die heb ik in een rebote gebruikt met een tijd van 2.5 sec. Komt flink wat vervorming door dan, maar is met distortion lead sounds geen prob.

Normaal zul je m max tot 650 ms gebruiken denk ik.

Perfect dus om de Brighton Rock solo van Queen na te spelen, met deze als je eerste feedback, en mn andere delay als 2e feedback, niet?

(Ben nog niet klaar met mn eerste bord en denk nu al aan een 2e bord met de box of rock en deze delay erop :D Het DIY virus heeft me echt wel te pakken gekregen)

WAARSCHUWING
Hieronder zie je een link naar soundclips. Ik speel daarop. Niet klagen achteraf, je bent gewaarschuwd!

Ik heb weinig tijd aan deze opnames besteed. SM58-kloon van musicstore voor mn vox ac30 cc1 in een behringer mixertje in mn onboard soundcard. Linux recording software, click op record en pingelen. Reverb komt van de Vox, niks aan extra effecten gedaan. Je hoort mn (humbucker) gitaar -> DIY effect -> Vox.

De verandering in de sound komen door het draaien aan de knoppen van het opgenomen effect. Doe ik tijdens t spelen.

Je kunt een idee krijgen van hoe de effecten klinken, al moet ik zeggen dat de opnames niet echt overtuigend klinken...

Ruis komt van ongeaarde zooi hiero. En de effecten zijn niet geboxed...ze liggen gewoon 'open' op mn werktafel, omringt door pc's, lampen, versterkers etc...

Enjoy: http://profile.ultimate-guitar.com/toomuchgear/

Foto's een andere keer... kben moe .. .:)
