Footswitch Engl

Je hebt zo'n thunder-geval ja toch?

Hier het schema ervan:

http://www.houseofenglamps.com/ENGL_...schematics.pdf

Een marshall-footswitch zonder leds zal werken.

Je kan makkelijk leds adden door ze in serie met de schakelaars te zetten. Weerstanden zijn niet nodig, die zitten al in de amp samen met de relaisspoelen.

klopt helemaal, de simpelste schakeling die er is

Citaat:

---

Oorspronkelijk geplaatst door guitarnijboer

Volgens mij zijn de ENGL footswitches niet moeilijk te maken. Die van mij zit als volgt in elkaar:

Gebruik een stereo plug:

'tip' van de plug in serie met een schakelaar, een 1000 ohhm weerstand en een LED aan de massa.

middelste ring in serie met een schakelaar, een 1000 ohm weerstand en een LED aan de massa.

Als de schakelaar wordt geactiveerd loopt de stroom door de schakelaar, LED en weerstand naar massa.

De stroom die loopt door de weerstand en LED is voldoende om het relais te schakelen en de LED te laten branden. Let op dat je de LED op de juiste manier aansluit. De stroom kan maar in 1 richting lopen, net als bij een diode.

Helaas kan ik geen tekening of foto posten...... Succes!

---

bedankt, ik zal straks eens proberen wat te tekenen, dan geef je maar commentaar als er iets fout zit :)

Citaat:

---

Oorspronkelijk geplaatst door Valoosj

bedankt, ik zal straks eens proberen wat te tekenen, dan geef je maar commentaar als er iets fout zit :)

---

He Valoosj, ik heb de mijne net even open geschroefd en gechecked, de weerstanden zitten er inderdaad niet in. Dit was bij een andere FS.

Het schema blijft dus hetzelfde, je kunt alleen de weerstanden weglaten zoals eerder gepost

Succes!

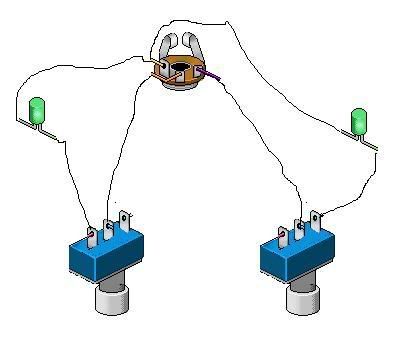

ff ligge kloten

http://i69.photobucket.com/albums/i45/Valoosj/engl.jpg

zoiets?

Zoiets ja, maar dan met minder gekreukelde draadjes :)

Dit moet werken! Wel opletten dat je de LED goed aansluit, als ie het niet doet: aansluitingen van de LED omwisselen.

Ik blijf er toch mijn twijfels bij hebben :) ik ben benieuwd of het werkt in alle geval!

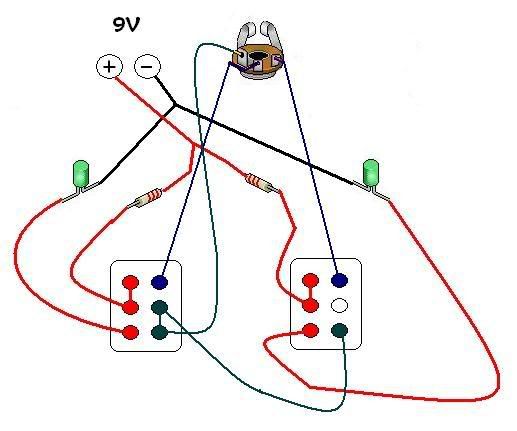

dit is het plannetje van mijn footswitch die ik nu heb, maar die dus veel te groot is.

http://i69.photobucket.com/albums/i4...osj/Englfs.jpg
ik ga eerst dat zonder stroomvoorziening testen, lukt het, des te beter, lukt het niet, dan is dit het noodscenario :D

Ben ik nou zo dom ?

Valoosj, je hebt geen voeding nodig om je leds aan te sturen ! Je footswitch heeft geen batterij nodig wanneer je leds wilt gebruiken.
Weet je hoe leds werken ?

Je zal gewoon voor knop 1 de tip met de ground moeten kortsluiten en daartussen in een led plaatsen en voor knop 2 moet je de middelste ring met de ground kortsluiten met daarin weer een led erin. Klaar.

Zoiets als je eerste tekening die je hebt gepost. Die tweede die je hebt gepost is dikke onzin voor een footswitch.

de 2e die ik gepost heb is wat ik in Keulen bij mn amp heb gekocht, en die had wel stroom nodig...

Hoort dat pedaal bij de amp? Wat loos idd om de ledjes een aparte voeding te geven. Rare duitsers.
Je eerste idee gaat sowieso und uberhaupt werken, kijk maar in dat schema.

En anders laat je die ledjes toch lekker weg, je hoort immers toch wat er aan staat?
