Het idee is niet oorspronkelijk van mij hoor. Maar ik heb wel een mooie tutorial erover geschreven. Heb je die al gevonden? Anders post ik hem hier.
Succes met je projectje, ik ga zeker blijven kijken.
Printable View
Het idee is niet oorspronkelijk van mij hoor. Maar ik heb wel een mooie tutorial erover geschreven. Heb je die al gevonden? Anders post ik hem hier.
Succes met je projectje, ik ga zeker blijven kijken.
Nee nog niet gevonden.

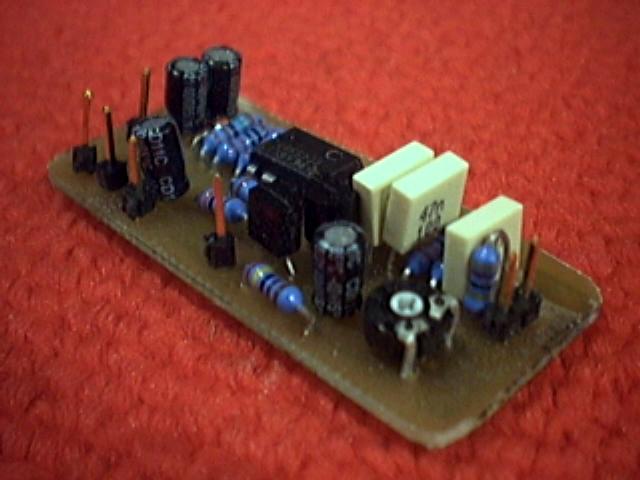

Orange Squeezer:
http://www.uploadarchief.net/files/download/ks8.jpg

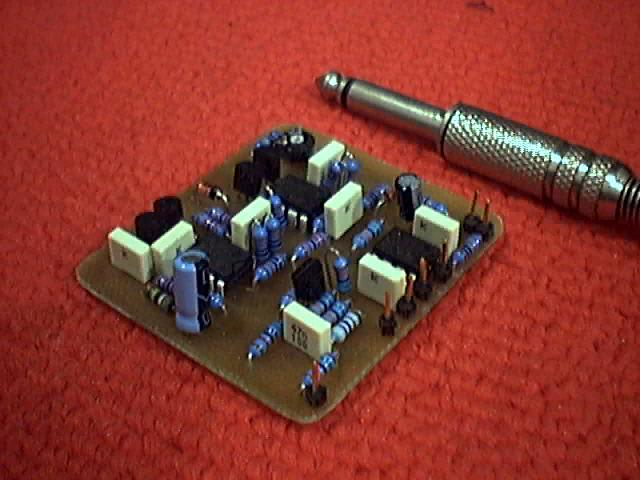

MXR 90 Phaser:
http://www.uploadarchief.net/files/download/ks9.jpg
Met de Phase90 heb ik verschikkelijk lopen klooien. Ik kreeg m maar niet goed. Uiteindelijk bleek de oplossing het verwijderen van de zenerdiode. Wss heb je t niet nodig, maar mocht je tegen probs aanlopen, dan kan je dat ook nog proberen ;)
Heb je de effecten allemaal al getest na het solderen?
die pinnetjes zijn wel handig, kun je die zo kopen met stekkertjes erbij?
Hier is de tutorial. http://www.diystompboxes.com/smfforu...?topic=66840.0
Het testen van de effecten en vooral het debuggen uiteraard, zal voor later zijn.
Ik koop ze altijd los en soldeer daar dan het draadje aan met een stukje krimpkous er over. Dat neemt iets meer plaats in, maar mijn draadje breken nogal gemakkelijk af als ik ze zo op mijn print soldeer.Citaat:
die pinnetjes zijn wel handig, kun je die zo kopen met stekkertjes erbij?
Valoosj, ik doe het gelijkaardig maar dan met vier ledjes die elk naar een hoek of zijde gericht zijn.

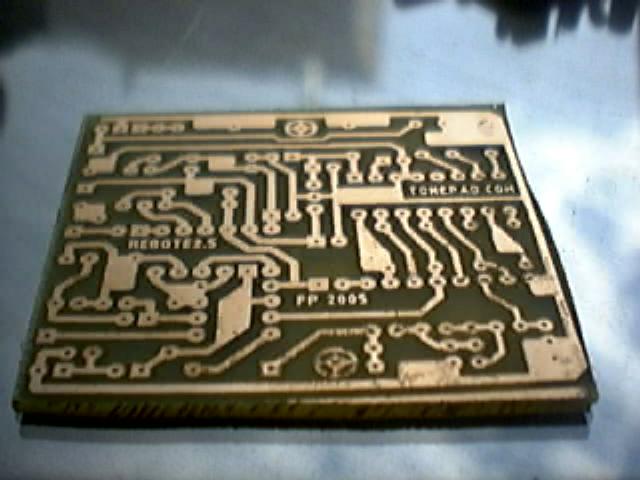

Een kleine update, het nieuwe printje voor de delay:
http://www.uploadarchief.net/files/download/ks10.jpg

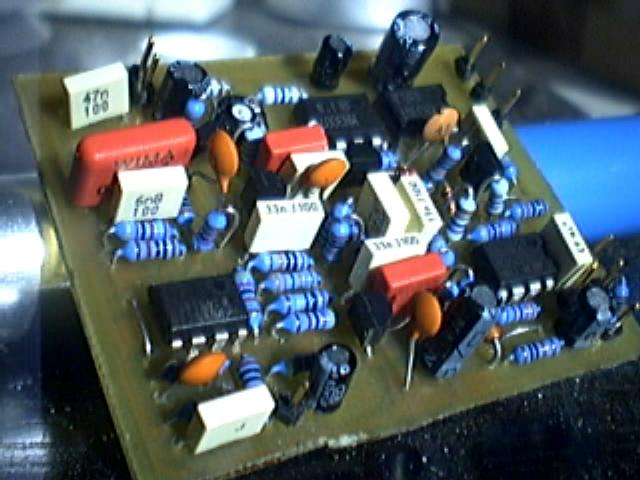

De chorus:
http://www.uploadarchief.net/files/download/ks11.jpg
je hebt de delay-IC's niet in sockets staan? Bewuste keus?
Bij dure chips (>1euro) zet ik ze vaak/altijd in sockets.

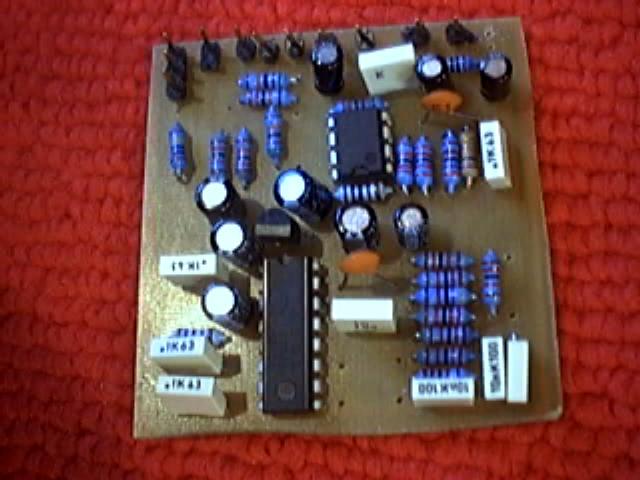

Rebote delay
http://www.uploadarchief.net/files/download/ks12.jpg

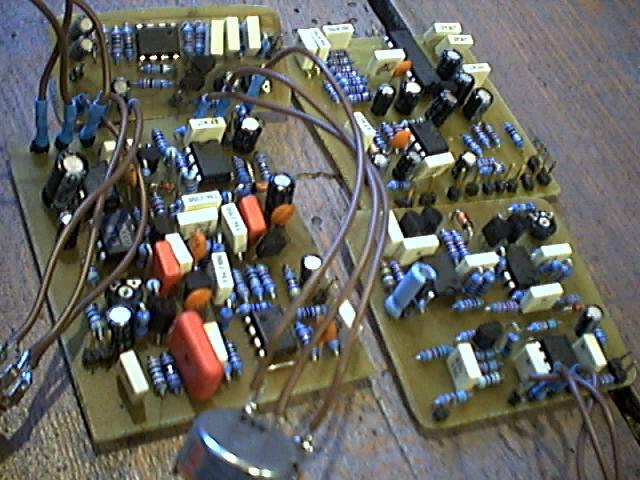

Het totaal beeld zoals het nu is:
http://www.uploadarchief.net/files/download/ks13.jpg
Af en toe gebruik ik wel eens voetjes, maar dat gebeurt enkel willekeurig. Ik had er ook niet aan gedacht toen ik de onderdelen bestelde. Compressor is al getest en werkt, de Phaser helaas nog niet.

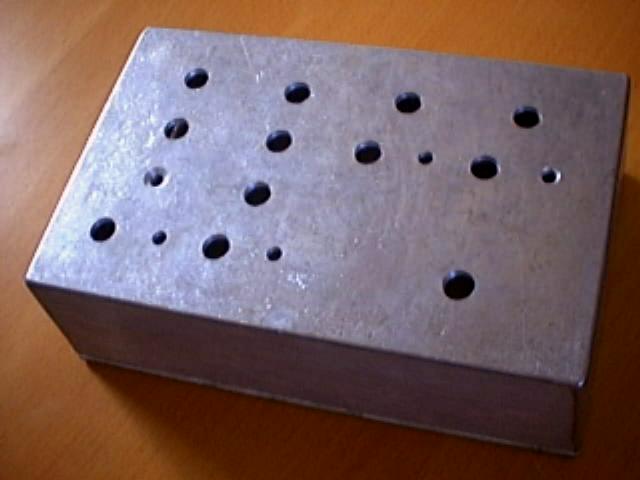

Vandaag de behuizing geboord en de onderkant afgevijld zodat het plexiglas er in zou passen en dit is het resultaat:
http://www.uploadarchief.net/files/download/ks14.jpg

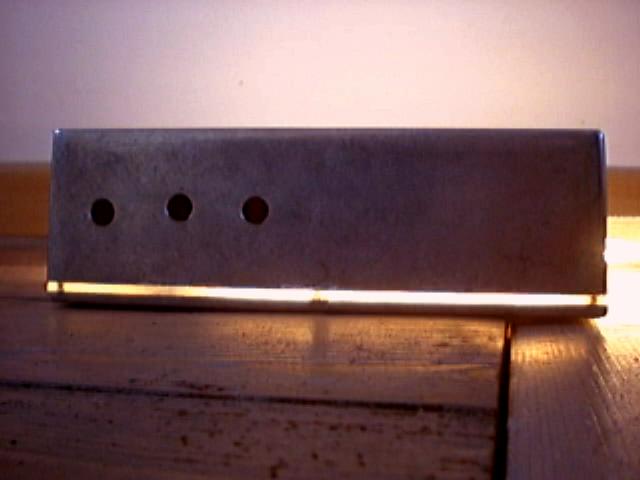

De achterkant, waarvan inderdaad de middelste een beetje scheef zit. Het licht dat door het plexiglas komt is van een lamp die ik er achter heb gelegd, de ledjes zitten er nog niet in.
http://www.uploadarchief.net/files/download/ks15.jpg
Nu nog zien dat de effecten werken en alles installeren. De behuizing wordt ook nog geverfd, maar dat gebeurt door iemand anders.
