Printable View
De mal voor de Baritone op het hout dat de kern gaat worden; in een hoek zodat de neck pocket een lichte 'angle' krijgt die de montage van de Stetsbar trem vereist.
http://i48.photobucket.com/albums/f2...psf7oephze.jpg
http://i48.photobucket.com/albums/f2...psfruo8ft2.jpg
http://i48.photobucket.com/albums/f2...psbmt2ijbf.jpg
Daar gaan we weer.
http://i48.photobucket.com/albums/f2...pspqe2w5wx.jpg
http://i48.photobucket.com/albums/f2...psaqfauvzp.jpg
http://i48.photobucket.com/albums/f2...ps9sseohet.jpg
http://i48.photobucket.com/albums/f2...psehvovql8.jpg
http://i48.photobucket.com/albums/f2...pslfmmvp5j.jpg
http://i48.photobucket.com/albums/f2...psldqob2fx.jpg
http://i48.photobucket.com/albums/f2...ps8udm1zpd.jpg
Heb je wel eens geprobeerd het aan elkaar te verbinden met behulp van alleen een vlammetje dan vloeit het mooi dicht en heb je niet al die kratertjes. Dat dichtvloeien was het eerste wat ik ooit leerde op een lascursus. geen idee of dat hier lukt of dat het materiaal daar te dik voor is.Citaat:
Oorspronkelijk geplaatst door The Crash Cowboy
In ieder geval ben je weer bezig met een mooi project.
Succes en we blijven je volgen
Dat dichtvloeien kan ik niet ... ik TIG wel zonder draad toe te voegen, dus ik smelt eigenlijk gewoon de zijkant en het boven- en onderblad aan elkaar vast. Geen vlam, maar met een vlamboog dus. De 'kratertjes' komen trouwens omdat ik de laskanten niet goed genoeg heb opgeschuurd.Citaat:
Oorspronkelijk geplaatst door motorhan
Ik wil proberen de verbinding dicht te lassen met TIG zonder draad; smelten dus.
Ik heb de houten kern voor de Baritone op maat gezaagd, en hem geverfd met Hammerite, om het hout tegen het staal te beschermen en om hem 'onzichtbaar' te maken als je door het sterrenpatroon kijkt.
http://i48.photobucket.com/albums/f2...psrai41g2r.jpg
http://i48.photobucket.com/albums/f2...ps9cggpil3.jpg
Daarna heb ik de gaatjes in het bovenblad geboord om dat op de houten kern te schroeven. Ze zitten niet overal, want de Stetsbar komt er nog tussen.
http://i48.photobucket.com/albums/f2...psyfasi9lh.jpg
http://i48.photobucket.com/albums/f2...psuguz5icb.jpg
http://i48.photobucket.com/albums/f2...ps5zlqzifo.jpg
Some small stuf, some mistakes ...
Graveren van de serienummers, freehand. Moet nog wat dieper.
http://i48.photobucket.com/albums/f2...pswq8dxf6c.jpg
http://i48.photobucket.com/albums/f2...psmlgb3avx.jpg
Openingen om de electronica te installeren in de achterbladen. Volgende week maak ik afdekplaatjes.
Budget Tele (alleen een volume pot):
http://i48.photobucket.com/albums/f2...psp9xnaj8f.jpg
Baritone (3 way switch en volume pot):
http://i48.photobucket.com/albums/f2...psiakkjwu8.jpg
The Workshop:
http://i48.photobucket.com/albums/f2...psdyxykxm3.jpg
Freesmachine:
http://i48.photobucket.com/albums/f2...pstnn6uaco.jpg

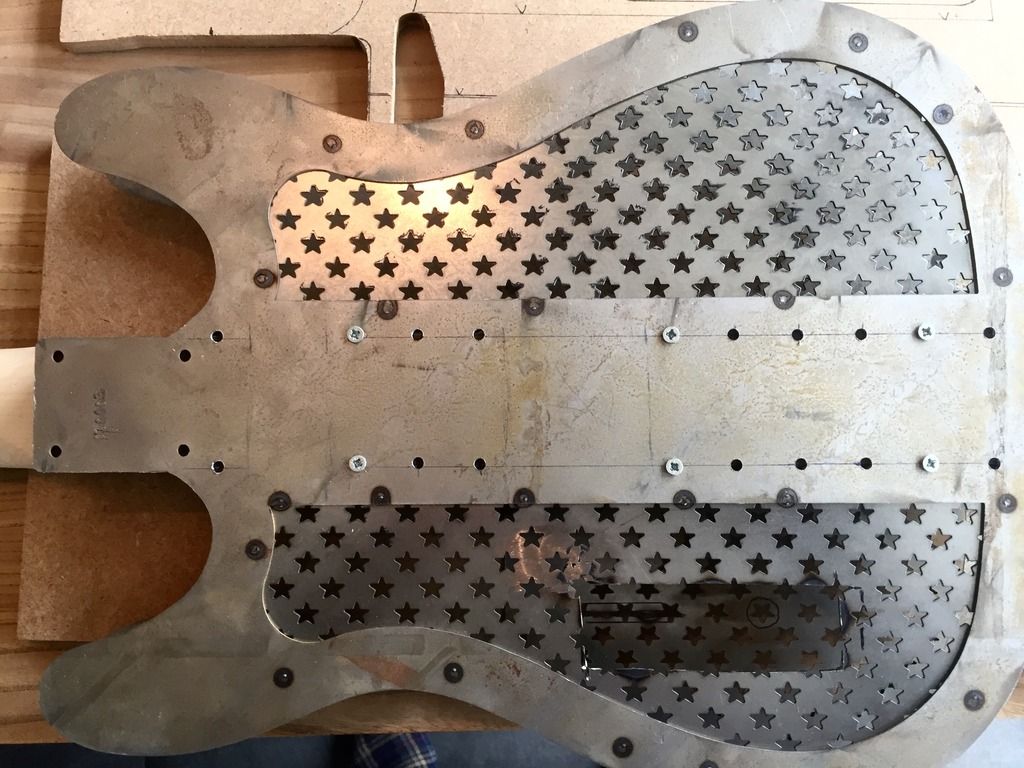

Langzaam maar gestaag. Ik heb het boven- en onderblad op de houten kern van de Baritone geschroefd, en het hout rond de neckpocket op maat gevijld. Woensdag las ik de zijkanten op de Baritone
http://i48.photobucket.com/albums/f2...pssf7zhou3.jpg
http://i48.photobucket.com/albums/f2...psbyh9fnpp.jpg
http://i48.photobucket.com/albums/f2...psv6mlm1ey.jpg
http://i48.photobucket.com/albums/f2...psmv5q3xcr.jpg
http://i48.photobucket.com/albums/f2...psdwezivkk.jpg
http://i48.photobucket.com/albums/f2...psblhmx2yo.jpg
http://i48.photobucket.com/albums/f2...ps7ohwj8ad.jpg
Oh, en vorige week heb ik de afdekplaatjes en een pickup cover uitgefreesd. Ik moest eerst leren hoe die machine werkte, dus dat kostte me een hele les, en het resultaat heeft nog wat afwerking nodig. De hoeken worden nog rond.
http://i48.photobucket.com/albums/f2...pst3kfyzni.jpg
http://i48.photobucket.com/albums/f2...ps3cecp9ua.jpg
