is er een verwachte tijd/datum dat het pedaal in produktie gaat? ik ben namelijk zeer benieuwd. Kan ook wel zelf gaan klooien ermee, maar dan wordt het nooit zo goed en mooi als dit.
Dan kunnen we tegen die tijd misschien eens wat afspreken voor custom behuizing ed.
welke,
De "kleine" of de "grote".
De "kleine" zit in een relatieve "zucht en scheet" in elkaar. (nog even licentierechten bij Richard scoren ;) ) De "grote" is nog niet door z'n beta tests heen, heeft nog wat ontwerpaanpassingen nodig, en het vreet tijd om em te bouwen.
wat zit er allemaal extra in de grote?
opzich zou een kleine voor mijn doeleinden al prima zijn denk ik, het geluid wat op het youtube filmpje staat is eigenlijk al reuzegoed voor mijn doeleinden.
De grote is een 2-kanaals versie met individiuele regelingen voor gain, tone en level.
ah nee, dan zou de kleine ruimschoots genoeg zijn. in principe liggen al men pedalen toch op de amp en doe ik hele optredens met 1 geluid

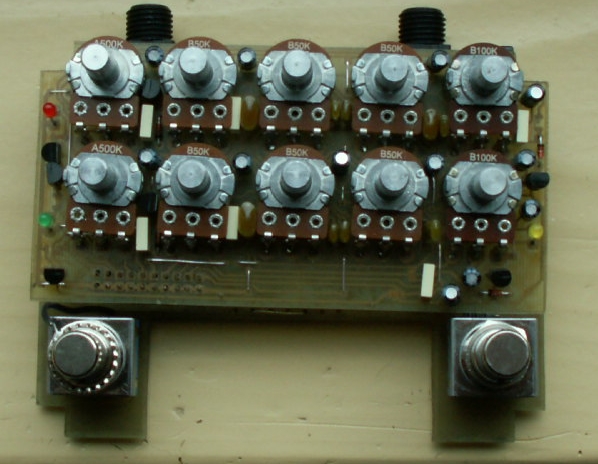

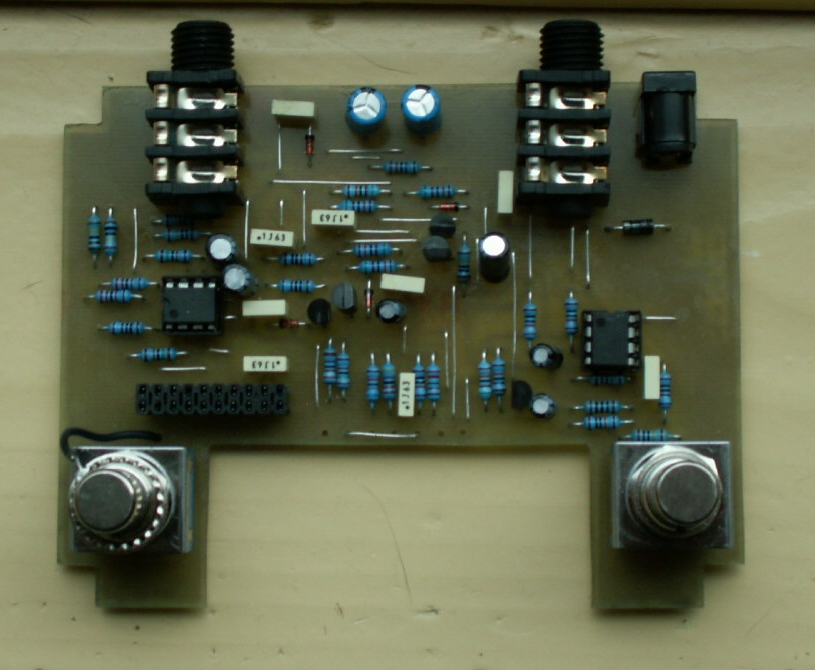

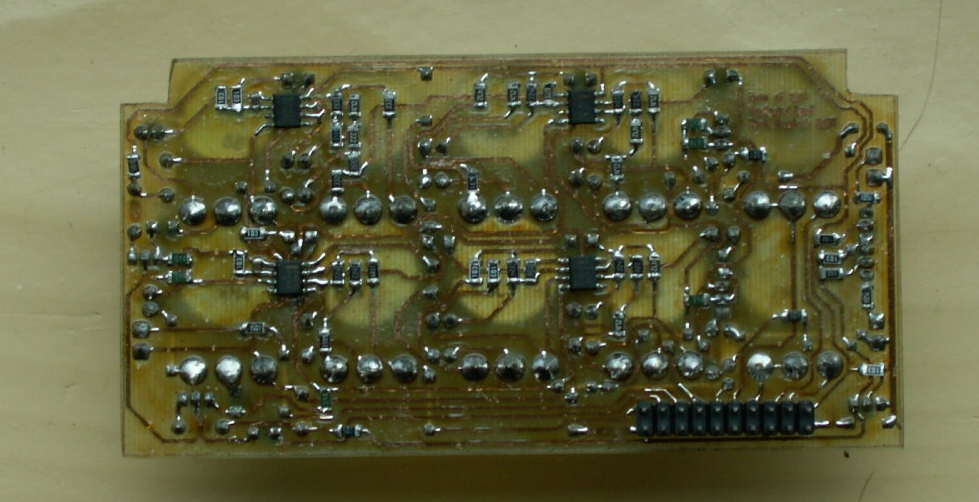

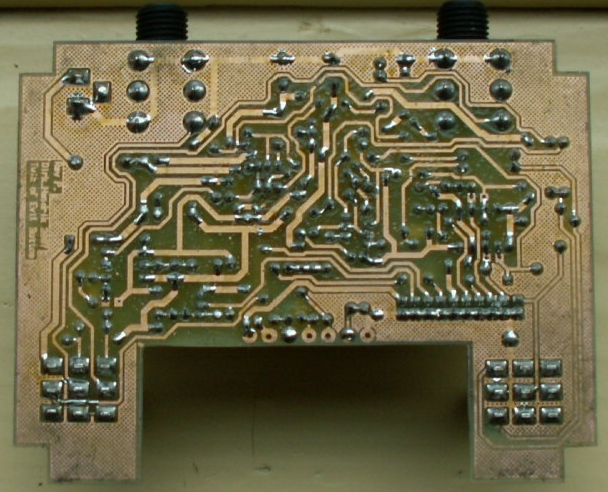

@ Dirk: Ik vond het al knap hoe strak je de kleine versie in de behuizing had gemaakt maar die grote versie is echt een 'work of art'!!
D_H, ziet er goed uit!
ik heb gisteren je printje ontvangen via KP, begin september steek ik m ineen. wel hopen dat mijn jacks en potmeters boven de print passen, want die zitten anders dan bij jou.
En heb ik er nu over gekeken, of heb jij de led onder het buisje er niet ingestoken? want op je plan stond die er toch bij
Je hebt praktijktesters nodig ? Had dat dan gezegd ! :DCitaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
Te gek ding, Barend. Ligt -ie trouwens dichter bij de Nijboer, Tubedriver of de TK999 ?
Citaat:
Oorspronkelijk geplaatst door Mitch
Combi van de 2.
De drivetrap is eingenlijk rechtstreeks van de RN tubedriver meegenomen. De toonregeling zit in het "heetste" geval vrij dicht bij de TK en in het tammere geval wat meer neutraal. De curve van een TK999 (japan) toonregeling is nogal heftig in z'n hoeveelheid boost.
impressive barendCitaat:
Oorspronkelijk geplaatst door Dirk_Hendrik
Dirk Hendrik to the rescue please!!!
Ik ben bezig met de overdrive te maken volgens jouw plan. ontdek ik net iets bij de elco's.
degene die jij gebruikt volgens het plan
2.2/63 x3
10/35 x2
470/25 x2
volgens het originele schema waren dat er toch andere? daarom heb ik thuis de volgende
220uF/16V
22uF/35V
10uF/63V
470uF/16V
Welke van deze kan ik nu gebruiken? Die van 470uF moet normaal kunnen he, ook al is het voltage lager. de overdrive werkt op 12V, of vormt het toch een probleem?
Die van 10uF hebben bij mij een hoger voltage dus ik vermoed dat dat ook moet kunnen?
2,2uF moet ik zoiezo nog in huis halen, dus als het voltage toch zou uitmaken kan ik die ook meebrengen natuurlijk...
Inderdaad 12 volt als maximum. Alles dat daarboven zit qua werkspanning is dus OK ;)
Dus ik moet enkel die elco's van 2,2uF halen morgen. dan zit ie ineen. ongeveer toch :D
waarom trouwens de verandering van caps?
Die 2,2uF waren oorspronkelijk filmcondensatoren en geen elco's.
ik doe t nu volgens DH zijn plan, maar ik vroeg t me gewoon af . dan leer ik weer wat bij mss.
naast U2 zit er C18, kan het dat dit een ceramische capacitor is? zo zitten er dan 2 in. de andere bevindt zich naast U1, beiden zijn ze 27pF. Ik vond dit vreemd omdat ik er ook van 120pF had liggen
I know. Jammergenoeg ben ik schijteigenwijs ;)Citaat:
Oorspronkelijk geplaatst door guitarnijboer
zo, ik stop ermee voor vandaag. Lang gewerkt aan dit ding, en dus ook bijna klaar.
Er blijven nog enkele vragen over, die waarschijnlijk DH het best kan beantwoorden.
1. waarom de wijziging in elco's, en de nieuwe waardes?
2. naast U1 en U2 zit een capacitor van 27pF, bij mij zijn deze ceramisch, klopt dit? Dat ze ceramisch zijn maakt waarschijnlijk niet uit, maar ik het oorspronkelijke schema had 1 van de 2 een andere waarde, ook in pF uitgedrukt
http://i69.photobucket.com/albums/i4...DSC01154-1.jpg
http://i69.photobucket.com/albums/i4...j/DSC01157.jpg
de behuizing is bijna klaar, enkel bovenaan moet er nog een deel uitgefreest worden, maar dat is voor morgen, even raad vragen bij mn pa hoe dat snel in orde kan komen.
http://i69.photobucket.com/albums/i4...j/DSC01156.jpg
En het coole blauwe lampje!
http://i69.photobucket.com/albums/i4...DSC01155-1.jpg
Die 27p's.... volgens mij heb ik ze er niet eens ingezet ;)
Andere waarden elko's is vnl gericht op wat ik "standaard" in de bakjes heb liggen en daar, uit m'n hoofd, de meeste van die wijzigingen in het voedingsgebeuren zitten gaat dat niet direct veel uitmaken. Ik geef echter de voorkeur aan voldoende capaciteit op die plek om het geheel, ook met een crappy adapter, stil te houden.
Ik vrees dat die print met die kastlayout niet in dat kastje gaat passen. Wat betreft het op maat maken van de print is een siimpel ijzerzaagje geen slechte investering. Zeker omdat ze maar een paar euro kosten ;)
Ik heb de problemen al gemerkt. de buis gaat half door de behuizing steken, en ik leg een mousse ofzo onder het buisje, zodat mn ic niet geflambeert wordt.
verder past het allemaal :satisfie:
zo meteen even naar de electronicawinkel. tegen vanavond zou ie ineen moeten zitte.
ohja, ik had een ijzerzaagje, maar dat ging voortdurend in de verkeerde richting tijdens het zagen. Het ziet er slordig uit nu, maar niemand die de print nog gaat zien eens die in het kastje zit he
zijn de lezers hier dan nobody's
we know, you know ;-)
Maak je daar niet druk over. Met een anodespanning van 9 of 12 volt wordt het ding net handwarm maar nooit heet.Citaat:
Oorspronkelijk geplaatst door Valoosj
geweldig, dan wordt het normale mousse om het buisje vast te pinnen
DH, de rondjes waar TP1, TP2, TP3, TP4 en TP9 in staat, waar gaan die naartoe? van de andere zie ik het bolletje met een ' staan, maar van deze 5 niet :chicken:
tp1 met tp2 verbonden, tp3 met tp4, tp9 open gelaten zoals ik op de foto bij DH zag.
ik sluit pedaal aan, niets. zelfs de leds gaan niet aan :sneaky:
is er ergens een faq ofzo hoe ik kan nagaan waar de fout(en) zit? slechte contacten en dergelijke opspore
met 12V erop stopt de stroom al na de diode. Ik zet mn - op de -pool van de bron, en dan krijg ik tot aan de diode 12V te lezen, aan de andere kant van de diode 0. het contact is niet slecht gesoldeerd. is de diode kapot?
zit ie verkeerd om?
hij zat verkeerd om :DCitaat:
Oorspronkelijk geplaatst door JV
maar nog werkt t niet
ik kan spanning ontdekken tot in het buisje, via voetje 4 als ik juist tel, en dan gaat het naar 9, maar 9 is nergens mee verbonden.
of is dat TP9 naast de schakelaar die hiermee verbonden moet worden?
Ik heb geluid als de overdrive uitstaat, de blauwe led in de lamp blijft branden, de status led werkt ook. maar als ik de overdrive aanzet heb ik geen geluid. net alle elco's nagekeken, die zitten juist
Pen 9 van de buis moet niet worden aangesloten! (ook niet in de versie van Dirk) Er moet 12 volt over pen 4 en 5 staan om hem te laten gloeien. Pen 9 is ervoor om de gloeidraden op 6,3 Volt te laten werken. Sluit je die aan op 12V dan laat het resultaat zich raden.......
pen 9 is inderdaad niet aangesloten. de buis warmt wel op, maar ik krijg nog steeds geen geluid als ik de overdrive opzet. De elco's zijn juist gericht, 3 keer nagekeken, de IC's ook. de diode nu ook.
zijn er dingen die ik kan doen om te zoeken waar de fout zit?
http://www.diystompboxes.com/pedals/debug.html
dit is mij net voorgesteld om het audio signaal te volgen en zo te zoeken naar fouten. de moeite waard?
Dat kan veel eenvoudiger:
sluit het pedaal aan op je versterker en zet beide aan.
Pak een schroevendraaier zonder isolatie en prik met die schroevendraaier op punten van de signaalweg. (houd het metaal van de schroevendraaier vast)
werk van achter naar voren: begin dus bij de uitgang en werk zo naar de ingang. (volume en drive van de overdrive open natuurlijk en ook de volume van de versterker. Pedaal niet op bypass natuurlijk)
Prik de schroevendraaier op de uitgang van de overdrive. hoor je brom dan maakt de uitgang goed contact zo niet dan zit deze niet goed. (waarschijnlijk is die goed want je hebt wel signaal als je de od bypassed)
prik vervolgens op de ingang van de transistor. hoor je brom dan is deze goed aangesloten, hoor je niets dan moet je hier naar kijken...
etc etc net zolang tot je bij de ingang bent.
ik zou trouwens eerst spanningen meten en kijken of de transistor wel goed geplaatst is (en niet net als de diode omgedraaid moet worden)
is er ook een manier om te testen of je IC's kapot zijn, en je elco's ook nog hun werk doen?
Die elko's zou ik me niet te druk om maken. Als je ze goed hebt aangesloten gaan ze niet stuk en sluit je ze verkeerd aan dan knallen ze uit elkaar. Dat zie je dus gauw genoeg.
De gebruikte IC's gaan ook niet erg snel stuk, zeker niet als je een voetje hebt gebruikt en ze niet rechtstreeks hebt gesoldeerd, hoewel ze dat ook best kunnen hebben.
Als je ze met een 100W soldeerbout op de print vastgebakken hebt is het een ander verhaal natuurlijk.
Voor het testen van IC's en andere schakelingen heb ik een soort Huntron Tracker. Dat is een apparaat waarmee je componenten kunt testen, ook als ze nog in de schakeling zitten. Ik ga er van uit dat jij die niet hebt dus als je echt denkt dat je IC stuk is moet je er een andere in bakken.
Je kunt ook een test schakeling maken maar dan heb je een IC voetje, een potmeter en een voltmeter nodig.
ok. ik ga eens proberen je tip met de schroevendraaier te doen. Daarnet snel geprobeerd tussen de soep en de patatten, letterlijk dan :D
ik krijg bijna heel de tijd brom, ook bij de transistor, eender welke poot ik raak, het bromt.
kun je iets meer uitleg geven toevallig? want ik begrijp het nog niet goed op wat te letten
edit : bij de tranistor bromt enkel de B poot!
vanaf dat de brom stopt zit ik bij een foutgeplaatst element?
bij de transistor meet ik ongeveer 9V aan de E poot
ik kwam aan bij de transistor, en toen gaf enkel de eerste poot brom.
nu ik hem omgekeerd heb geven ze alle 3 brom
op het plan van DH staat ie dus fout...
en ik heb geluid!
maar nog steeds niet het gewenste :s heel zacht, ook al staat de volumepot volledig open
De transistor zou bij 2 pootjes moeten brommen maar bij 1 niet want die zit aan de voeding en is met een elco ontkoppeld (als het goed is) ( cathode )
Je moet ook een goede brom horen (bijgeluidjes en kraakjes zijn geen brom)
kloppen alle spanningen overal wel? Begin daar maar eens mee...
Bijvoorbeeld: nummers zijn pennummers spanningen zijn bij benadering en kunnen iets afwijken afhankelijk van de gebruikte voeding en gebruikte voltmeter (ingangsimpedantie voltmeter) Met name bij de buis kan dit uitmaken! spanningen gemeten t.o.v. massa natuurlijk.
IC1
1 = 5V
3 = 5V
6 = 5V
7 = 5V
8 = 11 V
4 = 0V
IC2
zelfde als IC1
Buis:
4 = 12V
5 = 0V
1 = 7,3 V
2 = 0V
3 = 0V
6 = 2,3V
7 = 0,15V
8 = 0V
Transistor:
E = 3,8V
C = 11V
tussen B en E = 0,6 V
Het prikken met de schroevendraaier werkt als volgt:
je injecteerd een signaal (50 Hz brom) op de signaalweg. Dit doe je voor de koppelcondensator van het gedeelte wat je wilt testen dus wil je de transistor testen dan zet je de schroevendraaier op de loper van de 100K level potmeter (die natuurlijk half open staat) Dit is voor de ontkoppeling naar de transistor. Heb je een mooie 50 HZ brom dan werk je verder terug en zet je de schroevendraaier op het punt voor de 0.1uF condensator aan pen 5 van IC2. etc etc.
Controleer ook alle aansluitingen van de buis nog eens heel goed. Je zou hier snel een foutje kunnen maken en dan hoor je echt niets!
Edit:
Simpele controle transistoren:
Tussen de Basis en Emittor van een transistor moet altijd in iedere schakeling 0,5 - 0,7 V staan. Dit is namelijk een diode overgang. Is dit niet het geval dan is de transistor stuk of zit ie verkeerd om.
met wat goede foto's van de voor en achterkant van de print en de aansluitingen op de buisvoet kan ik wellicht zien waar de fout zit als je er niet uit komt.
Ok, bedankt voor deze uitleg. ik ga het wel tot na het weekend moeten laten. ik zit nu met hoofdpijn. zo dom geweest om het venster niet te openen tijdens te solderen. en ik ben er sinds gisterenmiddag bijna continu mee bezig geweest.
Foto's zal ik dan ook trachten te maken moest het toch niet lukken. Mijn print is wel niet zo netjes als die van DH, want ik plaats veel dingen anders, dus er zitten veel draden bij.
Als ik het toch in mn bol krijg om nog tot snachts te proberen, dan zul je het wel merken :D dan staat het hier weer enkele pagina's vol met mijn gelul
