Ik heb het volgende gemaakt:

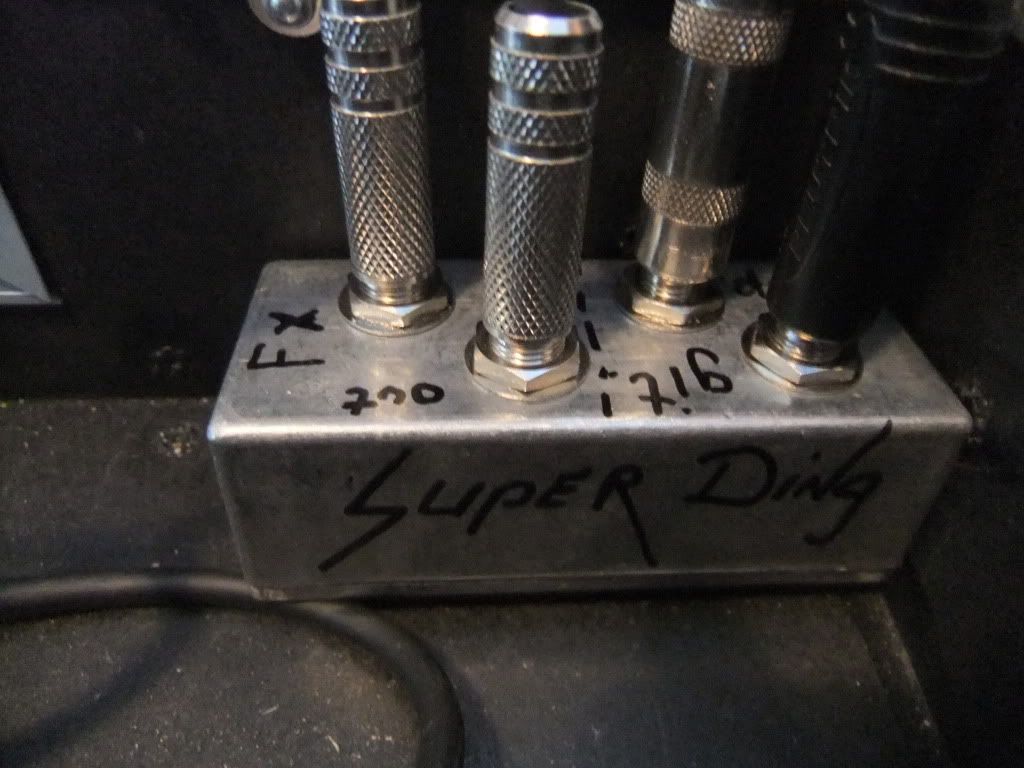

http://i1208.photobucket.com/albums/...d/DSCF1697.jpg
het is een simpel doosje met 4 jacks. De input soldeer ik naar de output. de output daar zitten alle pedalen aan. dan gaat hij weer een jack in en dan krijg je de eindelijke output.
input-->fxout-->fxin-->output
Kwa solderen is het moeilijk. je moet de draadjes aan de zelfde lipjes solderen en dan komt het goed
Waar koop je die dingen?Citaat:
Oorspronkelijk geplaatst door M.H.Huiting
Alvast bedankt!
Moet je even kijken bij Thomann of Musicstore, daar zijn ze ongetwijfeld te vinden.Citaat:
Oorspronkelijk geplaatst door tip911
Ik geloof bax-shop of licht-geluid.nl ff googelen jack chassis d size ofzo...
Heuj,
Ik wil graag men Boss NS2 bovenop mijn BBE Supa charger zetten.
Nu zit ik alleen met de vraag, kan dit elkaar gaan storen ivm magnetische velden en dat soort ongein?
Dat kan je nou proberen door hem er even op te zetten. Het kan zijn dat het stoort, maar dat hangt van het pedaal en de voeding af.
Okej, dan ga ik dat proberen.Citaat:
Oorspronkelijk geplaatst door Buzzel
Btw, die voedingen, worden die warm?
En zo ja, zou die NS2 dan de warmte afvour blokkeren?
Zo'n ding moet ik al jaaaaren maken.. als ik eens net zo lui was...Citaat:
Oorspronkelijk geplaatst door Buzzel
waarom verkopen ze zoiets niet gewoon in de winkel?
Waarom input en dan naar fxout?Citaat:
Oorspronkelijk geplaatst door Buzzel
Is het niet Fx in?
Of is dat van en naar je versterker?
out is send en in is return begrijp ik.Citaat:
Oorspronkelijk geplaatst door Tias
Okej, dan klopt ie wel geloof ik xD.Citaat:
Oorspronkelijk geplaatst door Nico de Roode
Het is een beetje gek misschien, maar bij de FX kant daar zitten gewoon alle pedaaltjes tussen. en rechts gaat de gitaar in en de versterker weer uit. Ik heb geen FX loop, maar wel een hoop FX om het zo maar te zeggen :)
@ zoon van piet:Solderen is 5 minuutjes werk. boren 10 minuutjes. Dus Lui zijn kan geen reden zijn.
@ tias: een voeding kan wel warm worden, maar ik denk dat het wel meevalt als je je pedaal er op zet. Zolang je de ventilatie openingen in de behuizing maar niet blokkeert! En hem niet helemaal inbouwt dat er geen frisse lucht bij kan.
Van de originele leverancier: http://www.highlite.nl/silver.econte...assis_f_jack_fCitaat:
Oorspronkelijk geplaatst door M.H.Huiting
Het merk is DAP en je kan ze zowat op iedere straathoek krijgen dan wel bestellen.
Dat zelf gemaakte patchboxje is zeer zeker ook handig en als je zou willen kun je (door het er in zetten van een schakelaar) ook kunnen gebruiken om het hele spul te bypassen. Stewmac had er enige tijd geleden nog een artikel over.
Dat kan ook nog ja. als je wil kan je er ook buffer inbouwen als je alleen maar tb pedalen hebt.
En dan wordt zo'n simpel doosje iets ingewikkelder maar wel een heel stuk veelzijdiger!...
Ik denk wel dat een a behuizing dan wat klein is. maar wel een tof idee.
Mijn voeding krijg genoeg lucht hoor.Citaat:
Oorspronkelijk geplaatst door Buzzel
Die staat gewoon net zo vrij als de rest.
En als ik het goed heb, heb jij dus met dat blokje:
Input (gitaar) fx out dan komen al je pedaaltjes die naar fx in gaan en je output gaat richting versterker?
Jep, het is gewoon een lus waar de pedaaltjes tussen zit. Met deze patch box kan ik gewoon makkelijker de kabels er in en uit doen. :)Citaat:
Oorspronkelijk geplaatst door Tias
Hmm, best goed idee eigenlijk.Citaat:
Oorspronkelijk geplaatst door Tias
Ik zag net dat je het over een buffer heb.
Hoe werkt dat dan? Gewoon boosterpedaal op clean en laag volume zetten ofzo?
Nee joh, het kan zijn dat je toneverlies krijgt als je alleen maar true bypass pedalen hebt. als je veel lange kabels hebt is het vaak verstandig om een goeie buffer aan het begin en eind van je keten te hebben. Bij Newtone verkopen ze een pakket voor een buffer, als je dat pakket iets aanpast kan je hem goed in je patchbox bouwen bij gitaar en en bij amp out. zo heb je al je pedalen TB en 2 goeie buffers die je signaal overeind houden. Er zijn natuurlijk ook wel pedalen die een goeie buffer hebben, maar die heb je natuurlijk niet altijd voor en aan het eind van je keten staan.Citaat:
Oorspronkelijk geplaatst door Tias
Hier ook een moglijkheid: Patchbau met schakelbare buffer en tunermute
http://www.shinyguitargear.nl/custom...ay_buffer.html
Maar wat kan ik me voorstellen bij een buffer?Citaat:
Oorspronkelijk geplaatst door Buzzel
Stuk electronica of een pedaal wat het signaal weer meer volume geeft?
Want de term buffer is me niet helemaal duidelijk.
eueemmm, tja wat is een buffer. Ik weet zelf niet precies wat een buffer doet, maar wel waar je ze voor kan gebruiken.
Een buffer doet iets met weerstand van input en output waardoor je minder toneverlies krijgt. Het is geen booster, dat is echt iets anders. Een buffer is net als true bypass een manier je signaal van A naar B krijgen als je effect uit staat. Met true bypass loopt er letterlijk een draadje van A naar B zonde het effect, maar met een buffer heb je alsnog een stukje elektronica waar je signaal door heengaat.
De precieze techniek weet ik niet, maar er is hier vast iemand die dat goed kan uitleggen.
Kort gezegd: Het verlaagt het je impedantie waardoor je minder verlies hebt op lange kabels.
Het is een beetje als trapondersteuning op een elektrische fiets, maar dan zo afgesteld dat je er niets van merkt. Bij een goede buffer vraag je je af of ie het wel doet. Verbeter me als het niet klopt.Citaat:
Oorspronkelijk geplaatst door Outline
Kijk, zoiets moet ik hebben. Maar dan met de in/uit op de boven- ipv zijkant..:(Citaat:
Oorspronkelijk geplaatst door Nico de Roode
@ Buzzel: Lui zijn is een kunst ;)
Ik ben ook donders lui hoor, heb me profielwerkstuk afgelopen jaar nog in 1 week moeten maken, had geen zin om het eerder te doen. En ik zit te veel op gitaarnet en doe te weinig andere dingen, maar ik maak wel graag ruimte voor dingen die ik leuk vind :) daar is solderen 1 van (branden niet)Citaat:
Oorspronkelijk geplaatst door zoon van Piet
ben ook bezig met een pedal board, ik zou graag al mijn kabels ingeplugd laten zo iets als een patchbox, alleen wilde ik het doen, met deze pluggen zou dat wat zijn of zijn jullie bang voor tonesuck?
IMGhttp://www.bax-shop.nl/jack/dap-6.3-jack-chassis-to-6.3-jack/product-details.htmlIMG
Gewoon doen lijkt me.
Goede pluggen en kabels veroorzaken geen tonesuck. Dat is voorbehouden aan (een keten van) BOSS-pedalen, CryBaby GCB-95, TC Electronic G-Mayor (I), en sommige FX-loops.
Uiteraard zijn er nog meer tonesuckers, maar de legendarische vraag blijft dan natuurlijk: "Will it swallow?"
Onieda ;)
Citaat:
Oorspronkelijk geplaatst door H.Huisjes
Goeie kabels is een must, je keten is zo sterk/goed als de zwakste schakel.
Een keten van Boss pedalen kan prima werken, sterker nog, het gaat om de ingangsimpedantie. Heb je Boss pedalen met 1m ingangsimpedantie zoals een CS-3 of een OD-3? Zet die als eerste in je keten en je hebt de impedantie die doorgaans iedere gitaarversterker heeft, kortom, alsof je zo in je versterker geplugd zit.
Sommige Boss pedalen zijn tone-suckers. Ik ervaar dat een Boss DS-1 en een CE-2 (japan) echte tone-suckers zijn, maar dat kan ook komen omdat hun ingangsimpedantie geen 1 meg is maar 470kOhm en dus daar verlies je al hoog uit je signaal wat ervaren wordt als tonesuck.
Zet je een 470kOhm ingang NA je Boss pedaal met 1 meg ingangsimpedantie......dan is het ineens een heeeeel ander verhaal.
Joe Walsh en Prince hebben nagenoeg uitsluitend Boss pedalen....betrouwbaar, goedkoop, overal verkrijgbaar, makkelijk in te stellen, goede en constante geluidskwaliteit en slim design want een batterijtje wisselen die je in 20 seconden.
Ja, ik was wat kort door de bocht v.w.b. de BOSS-pedalen.
Ik heb zelf de DD-3 en CE-2, en heb geen last van noemenswaardige tonesuck.
Er zijn veel meer top-artiesten die BOSS-pedalen gebruiken, laatst nog bij Y&T, alleen maar BOSS, weliswaar maar 2 of drie per gitarist, maar toch.
Eigenlijk zouden we een topic over tonesuck moeten starten; "Het Grote Tonesuck Topic", kunnen we daar lekker verder zeuren. :)
Ik vind het design v.d. BOSSjes op zich wel goed, maar ik had het fijner gevonden als de schakelaar een slag kleiner was geweest, het liefst gewoon een ronde knop zoals op een MXR phase 90 b.v., maar ook de 10-series van Ibanez zijn al beter vind ik, maar da's misschien erg persoonlijk.
Voor mijn nieuwe pedalboard die ik in een Showmaster 24 ga bouwen stap ik af van mijn soldersless Lava kabels en wil ik oldfashioned gesoldeerde kabels op maat maken. De neutrics nemen voor mij te veel ruimte in. Nu overweeg ik DEZE (klik) te gaan gebruiken. Met een goede kabel moet daar toch niets mis mee zijn?
Enige tijd geleden was ik op zoek naar het perfecte geluid. TrueBypass, boutique dit en dat, tonesuckobsessie, enz .... Die tijd is gelukkig een beetje voorbij en ben ik weer een beetje down to earth. Maar uit die tijd had ik mee gekregen dat deze jacks niet best waren. Maar zo groot kan het verschil in geluid toch niet zijn in vergelijking met bijv. neutrics? Zijn ze misschien gevoeliger voor storingen ofzo?
Ik heb dergelijke jacks een tijdje gebruikt, maar ik ben er weer vanaf. Ze zijn inderdaad heel erg mooi compact, en het scheelt aanzienlijk ruimte. Probleem met die pluggen (switchcraft volgens mij, newtone heeft ook een goedkope variant), is dat ze niet een fatsoenlijke trekontlasting hebben. Ze zijn dus eigenlijk alleen geschikt tussen pedalen, en je moet niet al te vaak wisselen van opstellen.
De 'trekontlasting' die deze plug heeft, bestaat uit een paar ribbels aan beide zijden van de behuizing, en die klem met je met twee kleine schroefjes tegen elkaar aan.
Meest...waardeloze...pluggen...ooit. :stop:Citaat:
Oorspronkelijk geplaatst door Jan Buurman
* Geen 'terminal' voor GND, deze moet je klemmen als je 'm dicht schroeft: vragen om problemen.
* De GND van de jack zelf zit niet vast aan de behuizing, die leunt een beetje tegen de behuizing aan.
* De tip van de jack zit met een plastic washer vast in de behuizing. Net ietsjes te lang solderen zorgt ervoor dat dat plastic ringetje een beetje smelt waardoor de GND helemaal geen/slecht contact maakt met de behuizing
* geen trekontlasting. GND klemmen tussen de behuizing zorgt voor nog minder trekontlasting omdat je 'm niet zo strak meer dicht kunt draaien.
Mijn tip: Lava cables ;)
En met die Lava cables bedoel je die solderless dingen die ik nu gebruik?Citaat:
Oorspronkelijk geplaatst door HaroldA
Ik gebruik ze al een tijdje maar het gebrek aan een "vaste verbinding" doet mij wel eens twijfelen aan een goede doorgave....
Eerlijk gezegd heb ik nog nooit een Lava cable in m'n handen gehad, alleen maar George L waar ik heel erg tevreden over ben.Citaat:
Oorspronkelijk geplaatst door Jan Buurman
Schijnbaar zijn de Switchcraft 'pannenkoek' pluggen wel redelijk, maar ik zou ver uit de buurt blijven van die el-cheapo knock-offs!
Maar die zijn 11,47 per stuk!!!! (KLIK) :crazyhappy:Citaat:
Oorspronkelijk geplaatst door HaroldA
Laat maar zitten... :seriousf:
Ik vroeg me af hoe moeilijk het is om een neutrik powercon te installeren en dan bedoeling niet een gat boren ofzo maar laat maar zeggen een powercon aan een stekkerdoos.
Iemand ervaring?
http://www.youtube.com/watch?v=uhD1I-97zeYCitaat:
Oorspronkelijk geplaatst door tip911
Die zag ik ook al. Maar is dat het zelfde als met ''de andere kant''?Citaat:
Oorspronkelijk geplaatst door bass blom
