1 juli 2007, 17:05
G.G.

Citaat:

Oorspronkelijk geplaatst door boss

Zou helemaal te gek zijn als je de volgorde middels een footswitch zou kunnen omschakelen.

Dat kan dus ook, zie tekening met fxa en fxb.

http://img329.imageshack.us/img329/793/p1000566qw9.jpg

Ik doe het alleen niet met een footswitch, maar met een toggleswitch omdat het anders te krap wordt. Heb maar 15 cm in de breedte en dat is met de huidige 3 footswitches al redelijk krap.

In de practijk zal je niet heel vaak van opstelling veranderen, dus die switch komt ergens achteraan. Vooraan komen 3 footswitches, eentje om de tube preamp in het signaal te zetten of te by-passen, eentje die hetzelfde doet met de fuzz en eentje die de EQ activeert. Bij de EQ kan ik vooraf met de 3 toggleswitches bassboost, midboost/midcut en highboost instellen, met een eigen volumepot.

Ik zal binnenkort wel ff een eigen topic openen, want dit lijkt een beetje op hijacking.

EDIT: ff lekker zitten tekenen, en dit zou het moeten zijn: (grote schakelaar is het midden is de toggle 3pdt):

http://img172.imageshack.us/img172/231/p1000567ij7.jpg
1 juli 2007, 18:14
aad

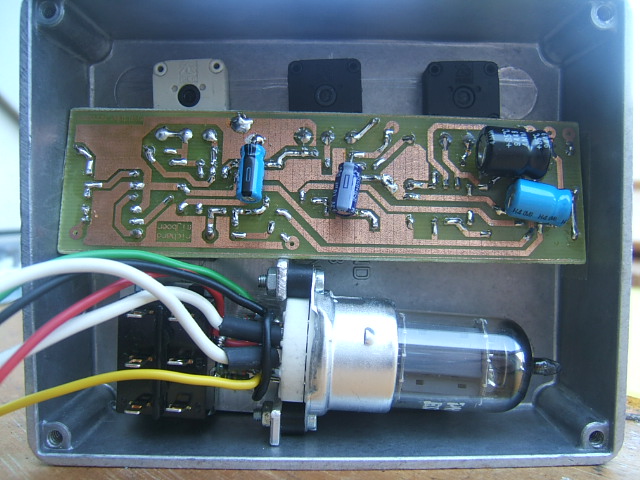

voortgang van mijn realtube projectje:
http://www.uploadarchief.net/files/d...d/dscf1213.jpg

Zoals je ziet heb ik de elco's verplaatst naar de soldeerzijde van de print.
Tsja dat was een keus die ik had voorzien.
Ik had natuurlijk ook een extra moer onder de potmeter kunnen zetten.
Maar zoals het nu zit zit het prima.
Ik kan evt nog een sleuf in het alu-profiel maken waar de print precies inpast dan is die aan de onderkant meteen geborgd. :)
Kan nu makkelijk bedraden (nadat ik de Jack-chassis erin heb zitten natuurlijk en de voedings plug) omdat de soldeerzijde naar me toe is gekeerd.

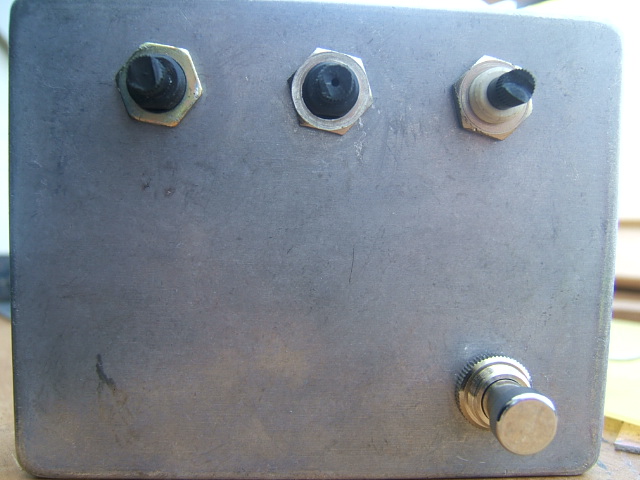

http://www.uploadarchief.net/files/d...d/dscf1214.jpg

Zo tot nu toe de voorkant.
1 juli 2007, 19:18
GeofJackon

mag misschien een domme vraag zijn maar heeft er iemand al een online shop gevonden waar je alles kan krijgen?(verzendkosten tot een minimum beperken)
1 juli 2007, 19:29
G.G.

Citaat:

Oorspronkelijk geplaatst door GeofJackon

mag misschien een domme vraag zijn maar heeft er iemand al een online shop gevonden waar je alles kan krijgen?(verzendkosten tot een minimum beperken)

Ja hoor, www.newtone-online.nl of www.musikding.de (momenteel gaat mijn voorkeur uit naar de eerste, omdat bij musikding nogal wat fouten zijn gemaakt bij het inpakken van mijn bestelling (tot 2 keer toe in 1 bestelling).
1 juli 2007, 19:35
GeofJackon

ow newtone dus wel. De weerstanden mogen dus wel metaalfilmweerstanden zijn.

edit: oh ja dat van die weerstanden stond hier dus al sorry
1 juli 2007, 23:37
Goeiemorguh

Nice aad, ziet er goed uit :cooler: Wel beetje krap nog steeds trouwens...waar ga je de jacks plaatsen?

@lex: hehe kan ook niet wachten tot ik klaar ben met school, nog ff tot einde van de week wachten, van de week wat spullen gaan bestellen enz. Kan ik meteen ff kijken wat de bevindingen zijn van de anderen mbt de behuizing en de print.
1 juli 2007, 23:42
Lexvandoef

Citaat:

Oorspronkelijk geplaatst door Goeiemorguh

Nice aad, ziet er goed uit :cooler: Wel beetje krap nog steeds trouwens...waar ga je de jacks plaatsen?

@lex: hehe kan ook niet wachten tot ik klaar ben met school, nog ff tot einde van de week wachten, van de week wat spullen gaan bestellen enz. Kan ik meteen ff kijken wat de bevindingen zijn van de anderen mbt de behuizing en de print.

Nice, einde van de week is niet zo lang meer, pm/mail me ff wanneer je gaat bestellen, wat de prijs van de onderdelen wordt enzo.
2 juli 2007, 00:45
aad

Citaat:

Oorspronkelijk geplaatst door Goeiemorguh

Nice aad, ziet er goed uit Wel beetje krap nog steeds trouwens...waar ga je de jacks plaatsen?

@lex: hehe kan ook niet wachten tot ik klaar ben met school, nog ff tot einde van de week wachten, van de week wat spullen gaan bestellen enz. Kan ik meteen ff kijken wat de bevindingen zijn van de anderen mbt de behuizing en de print.

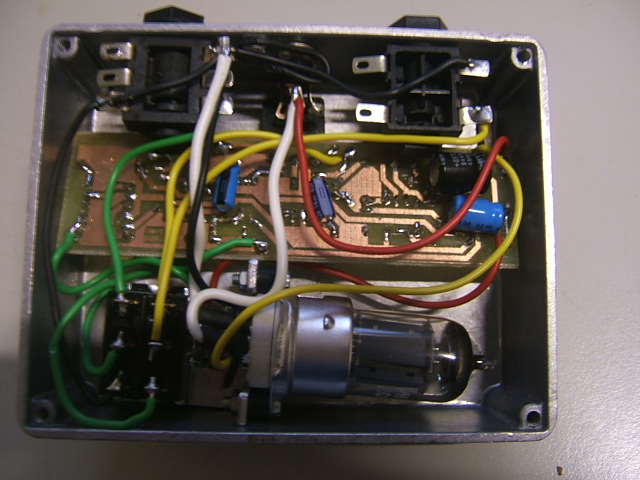

Ziehier:

http://www.uploadarchief.net/files/d...d/dscf1216.jpg

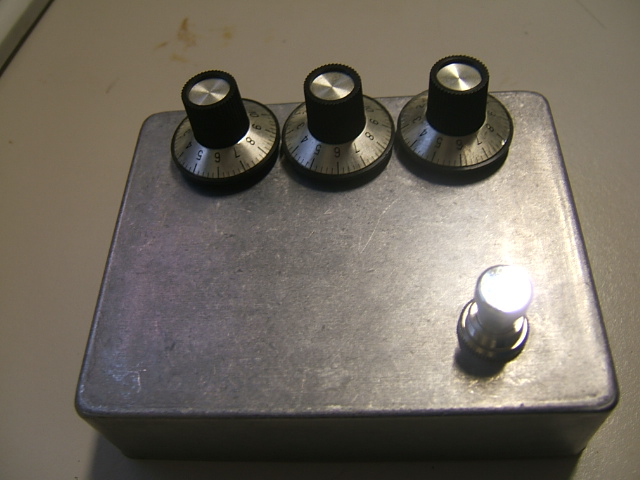

En de bovenkant met knopjes :D

http://www.uploadarchief.net/files/d...d/dscf1217.jpg

De aansluitingen van de jack zijn volledig platgebogen. Dan past het!

Zou-ie het in 1 keer doen?

Ik moet nu nog een aansluitsnoertje maken. Dit was de enige geschikte spanningsjack die ik had en die is afwijkend van de rest :(
Maar dat doe ik w.s. morgen en de ventilatiegaatjes ook.

En dan de test
2 juli 2007, 05:24
G.G.

Mooi Aad, ook mooie knoppen, past net 8-)
2 juli 2007, 08:35
Goeiemorguh

Ben benieuwd :)

Trouwens, dit topic is hot! Al meer dan 10.000 views! :rockon:
2 juli 2007, 13:02
Valoosj

Aad, ik zie dat je een 2pdt footswitch gebruikt, in het plan zit er toch een 3pdt in. komt dit omdat je geen led hebt? mooi werk trouwens.

die stereojack, is die echt nodig? want hij zit niet aangesloten in het midden zie ik
2 juli 2007, 13:11
aad

Citaat:

Oorspronkelijk geplaatst door Valoosj

Aad, ik zie dat je een 2pdt footswitch gebruikt, in het plan zit er toch een 3pdt in. .

:D ik had niet anders

Citaat:

Oorspronkelijk geplaatst door Valoosj

die stereojack, is die echt nodig? want hij zit niet aangesloten in het midden zie ik

idem. maar idd geen led en niet aangesloten :D
2 juli 2007, 15:46
G.G.

Citaat:

Oorspronkelijk geplaatst door Valoosj

Aad, ik zie dat je een 2pdt footswitch gebruikt, in het plan zit er toch een 3pdt in. komt dit omdat je geen led hebt? mooi werk trouwens.

die stereojack, is die echt nodig? want hij zit niet aangesloten in het midden zie ik

Die derde rij polen bij een 3pdt gebruik je inderdaad voor de ledjes, is niet nodig, maar wel handig om te zien of ie aan of uit staat.
2 juli 2007, 17:08
G.G.

Misschien dat iemand hier iets aan heeft:

Leuk zelf uitgetekend schemaatje als je de Real Tube Screamer wil combineren met 2 andere effecten.

In mijn geval Overdrive, Fuzz en EQ.

Mogelijkheden:

OD > Fuzz > EQ
Fuzz > OD > EQ
EQ > Fuzz > OD
EQ > OD > Fuzz

En in iedere stand, voor ieder effect een true bypass (aan/uit voor mbv de footswitch)

http://img520.imageshack.us/img520/2789/schemavs7.jpg

(heb voor het overzicht de led weggelaten uit het schema, maar dat is simpel toe te voegen op de rechter rijen van de footswitches)

Naast de standaard footswitches heb je alleen 2 miniswitches nodig (3PDT)
2 juli 2007, 21:22
aad

Nou eh

De mijne doet 't inmiddels. Ik heb last van brom en ruis, maar dat heb ik altijd hier want er staat een computer en TL licht enz.
Daarom heb ik normaalgesproken al een (beetje veel) K-geluid. Dat neem ik erin mee.
Verder heb ik een Peavey Transtube versterker waarvan ik me afvraag in wat voor geestelijke staat ik die eigenlijk gekocht heb. Nou ja met veel fantasie kun je je een voorstelling maken van hoe het zou klinken als die Peavey er niet tussen stond.
JA en niet flauw reageren van : RETEZACHT dat bedoel ik niet :D

Maar nu terzake.

Dit ding klinkt GOED Hij maakt dat zelfs de Peavey klinkt als een buizen versterker (uche uche).
Veel effect in de Shape potmeter. Van heerlijk smooth naar vlijmscherp.
Mooie "bite" ook en behoorlijk strak.

Kan helaas geen samples maken omdat er iets met mijn microfoon is.

Maar ik zeg hierbij tegen iedereen die ermee bezig is: Schiet op!!! :D

Enne die brom is een stuk minder als je de onderkant er op schroeft.
hehe.

/edit
Helaas moet ik toegeven dat de shape en de level pots verkeerdom werken.
2 juli 2007, 21:38
EricSw

Gefeliciteerd Aad!!

Ik ben inmiddels ook al lekker onderweg.

http://i199.photobucket.com/albums/a...d/50620003.jpg
Buis met montage en printje.

Ik mis nog een elko'tje, een weerstandje en de stekkerbus voor de voeding.
Die wilde ik vanuit mijn werk even gaan kopen maar op het werk is mijn portomonnee gejat.
Geen geld en geen pinpas meer, van je collega's moet je het hebben.

Dit moet de behuizing zo'n beetje worden:
http://i199.photobucket.com/albums/a...d/50620004.jpg
Door het gaatje in de deksel is de buis te zien, als het effect aan staat wordt deze verlicht door een ledje onder de buis.

Binnenkant:
http://i199.photobucket.com/albums/a...d/50620006.jpg
Ik had al een Sovtek 12ax7lps buisje liggen maar heb bij de baco in ijmuiden nog een andere er bij gekocht.
Witte verpakking zonder opschrift en op de buis alleen de text 12AX7B CHINA.
Iemand enig idee wat dit is?
2 juli 2007, 21:39
G.G.

Aad, mooi dat ie goed werkt. Dat van die omgekeerde pots. Kun je aangeven bij het printje welke banen gekruist moeten worden van welk pots

Pintje met koperbanen naar je toe

123 123 123

Ga hem namelijk met kleine kabeltjes verbinden, dus dat zou gemakkelij kom te leggen zijn.

EDIT: Eric, dat ziet er ook netjes uit, maar waarom zulke lange stukken kabel?
2 juli 2007, 22:01
EricSw

Ik moet er inderdaad nog een aantal inkorten.
Ik was begonnen met veel te lange kabels om wat meer speelruimte te hebben met solderen van het printje.
Eerst kijken of alles werkt.

Inkorten is makkelijker dan verlengen.
2 juli 2007, 22:11
Geronimo

Ziet er netjes uit gasten!
2 juli 2007, 22:19
aad

Citaat:

Oorspronkelijk geplaatst door G.G.

Aad, mooi dat ie goed werkt. Dat van die omgekeerde pots. Kun je aangeven bij het printje welke banen gekruist moeten worden van welk pots

Pintje met koperbanen naar je toe

123 123 123

Dank je :)

Van de Shape (en de Level dus) 1 en 3 omdraaien.
Dan zit het goed.

Citaat:

Oorspronkelijk geplaatst door G.G.

Ga hem namelijk met kleine kabeltjes verbinden, dus dat zou gemakkelij kom te leggen zijn.

Inderdaad.
Ik ben inmiddels bezig de layout aan te passen.
Er zijn nog wel wat puntjes die beter kunnen.
Zo heb ik de V2 voorzien van een eigen aansluitpunt. Zoals het nu zit moet de draad naar de buis op het knooppunt van R27 en C2 gesoldeerd worden.
Dat viel me een beetje tegen. Niet dat het moeilijk is maar het is niet zo mooi.
Verder heb ik de aansluiting voor de return van de buis schakeling T_out verplaatst zodat die draad dichter bij de buis uitkomt.
En de afstand tussen de pinnen van C18 (470uF) vergroot. Die elco heeft namelijk een steek van 5 en niet van 2mm.
Meteen de ground planes weer netjes gemaakt.

Over deze layout zal ik nog wat na gaan denken denk ik.
2 juli 2007, 22:22
Lexvandoef

Ziet er goed uit aad, klinkt veelbelovend als die van je transtube een buizenscheurder maakt 8-)

Trouwens, als je klaar bent met de layout aanpassen, zou je die dan kunnen posten? Lijkt me wel relaxed als we ook een verbeterde versie hebben.

Anyway, goed werk guys, ik kan nog steeds niet wachten :hippie:
2 juli 2007, 23:50
aad

Citaat:

Oorspronkelijk geplaatst door Lexvandoef

Ziet er goed uit aad, klinkt veelbelovend als die van je transtube een buizenscheurder maakt 8-)

Trouwens, als je klaar bent met de layout aanpassen, zou je die dan kunnen posten? Lijkt me wel relaxed als we ook een verbeterde versie hebben.

Anyway, goed werk guys, ik kan nog steeds niet wachten :hippie:

alsjeblieft, dit is 'm tot zover.
http://www.uploadarchief.net/files/d...amer_ver01.pdf
3 juli 2007, 00:13
Lexvandoef

he thnx, maar ligt het aan mij, of zittie niet helemaal goed gecentreerd op het vel, er valt dus ook een stuk af. Heb je trouwens ook een nieuwe layout van de print zelf?

hehe, sorry voor al die vragen, maar ben gewoon nieuwsgierig. :rockon:
3 juli 2007, 14:43
GeofJackon

Verdorie. Ktijg men pa er maar niet van overtuigd dat ik dit wel degelijk in elkaar zou krijgen Grrrrrrrrrrr :mad: :mad: :mad: .
En het printje staat idd niet gecentreerd in je PDF
3 juli 2007, 16:05
aad

Bij deze hersteld:

http://www.uploadarchief.net/files/d...mer_ver_01.pdf

succes :D

/edit

he het is toch nog niet helemaal goed. De Ref's en aliasen staan err niet op !

nog eens....nu is het goed :D
3 juli 2007, 21:13
EricSw

Vandaag het printje afgemaakt, aangesloten en getest.
Ehhh....,
ik heb een hele ingewikkelde ruisgenerator gemaakt.

Tijdens het storingzoeken raakte ik zo vaak het spoor bijster dat ik heb besloten om de hele boel opnieuw te doen.
Met de eerste poging heb ik wat ervaring opgedaan om het nu wat systematischer te doen.
Ik kan alles wat ruimer op het printje zetten, er bleek genoeg ruimte te zijn.

Nu ik weet dat het printje van Aad goed werkt ga ik dat misschien ook nog eens proberen.

Is er een eenvoudige methode om te controleren of de ic's goed zijn?
3 juli 2007, 23:08
Goeiemorguh

Eenvoudige manier om te zien of de ic's goed zijn? Gooi dr een andere in en kijk of de boel dan wel werkt ;)
3 juli 2007, 23:21
Valoosj

dat zou idd iets goed zijn.
effe een foto van de lay out voor mijn tube driver, enige dat al 'af' is

http://i69.photobucket.com/albums/i45/Valoosj/TB.jpg

nu nog enkel zien waar er een knop komt

sorry GG voor het stele van de naam, maar ik vond t vet :D
4 juli 2007, 00:50
aad

Citaat:

Oorspronkelijk geplaatst door EricSw

Vandaag het printje afgemaakt, aangesloten en getest.
Ehhh....,
ik heb een hele ingewikkelde ruisgenerator gemaakt.

Tijdens het storingzoeken raakte ik zo vaak het spoor bijster dat ik heb besloten om de hele boel opnieuw te doen.
Met de eerste poging heb ik wat ervaring opgedaan om het nu wat systematischer te doen.
Ik kan alles wat ruimer op het printje zetten, er bleek genoeg ruimte te zijn.

Nu ik weet dat het printje van Aad goed werkt ga ik dat misschien ook nog eens proberen.

Is er een eenvoudige methode om te controleren of de ic's goed zijn?

Als je het voor elkaar kunt krijgen om zo'n printje te (laten) etsen kan ik je dat wel aanraden.

Ik heb vanavond in de oefenruimte getest en dat beviel wel.
Nou had ik helaas alleen maar die geweldige Piher potmeters in huis en die zitten in de screamer.
Dat is een beetje jammer want de level knop kraakte en maakte af en toe geeneens kontakt. Wat een bagger is dat toch.
Nou ja als -ie het deed deed-ie het goed.

Vraag me trouwens af of die ventilatie wel noodzakelijk is.
4 juli 2007, 09:34
G.G.

Citaat:

Oorspronkelijk geplaatst door Valoosj

sorry GG voor het stele van de naam, maar ik vond t vet :D

He!! G%#verd%^&e!!!

Nou ja, je doet maar....., maar ik noem de mijne ook zo, en de mijne heeft lekker meer knopjes, lekker pûh.
4 juli 2007, 10:23
no 1 hops

@aad, wij zijn dus ook aan het fout zoeken (en gelukkig zijn wij niet de enige ;-) )
maar omdat we niet zeker waren van de componenten waarden hebben we die van jouw er even naastgelegt.
kan het kloppen dat je wat extra condensators erop hebt gezet?

wat is bij ons printje niet goed.
de buis gloeit haast niet, en heel in de verte hoor je hem werken.

met een EIecc82 buis zie je de buis bij het aan zetten van de voeding even heel sterk opgloeien en dan dooft hij weer.
voeding is een 1A 12 volt.
het schakelen met de relais werkte wel, maar omdat we dachten dat hierin misschien een fout zat hebben we die overbrugt.
op beide ic's staat op pen 4 en 8 12 V

ook hadden we in de eerste instantie dus de buisvoet verkeerd om het programma deed dus anders dan dat wij dachten.

@nijboer, het is en blijft een leuk project!

nog even een vraag.
ik zie dat jullie een aantal weerstanden en cond op de buisvoet zetten.
waarom is dat?.
wat zou er gebeuren als je de componenten op de print houd en de buis via draden >buisvoet aansluit en zo flexibel bent om hem in het kastje te monteren?
4 juli 2007, 13:32
aad

Citaat:

Oorspronkelijk geplaatst door no 1 hops

@aad, wij zijn dus ook aan het fout zoeken (en gelukkig zijn wij niet de enige ;-) )
maar omdat we niet zeker waren van de componenten waarden hebben we die van jouw er even naastgelegt.
kan het kloppen dat je wat extra condensators erop hebt gezet?

Ja ik heb er 2 condensatoren van 100nF bijgeplaatst over de voeding van de beide 4558's (of wat je daarvoor ook wilt gebruiken).
Kun je weglaten als je wilt. Maakt niet uit (alleen eventueel (iets) meer ruis).

Citaat:

Oorspronkelijk geplaatst door no 1 hops

wat is bij ons printje niet goed.
de buis gloeit haast niet, en heel in de verte hoor je hem werken.

Vertel me even waar ik iets kan zien? welk postnr. bijvoorbeeld?.

Citaat:

Oorspronkelijk geplaatst door no 1 hops

met een EIecc82 buis zie je de buis bij het aan zetten van de voeding even heel sterk opgloeien en dan dooft hij weer.
voeding is een 1A 12 volt.
het schakelen met de relais werkte wel, maar omdat we dachten dat hierin misschien een fout zat hebben we die overbrugt.

Citaat:

Oorspronkelijk geplaatst door no 1 hops

op beide ic's staat op pen 4 en 8 12 V

Dus de IC's krijgen wel 12V maar geen massa (GND).

Citaat:

Oorspronkelijk geplaatst door no 1 hops

ook hadden we in de eerste instantie dus de buisvoet verkeerd om het programma deed dus anders dan dat wij dachten.

@nijboer, het is en blijft een leuk project!

nog even een vraag.
ik zie dat jullie een aantal weerstanden en cond op de buisvoet zetten.
waarom is dat?.
wat zou er gebeuren als je de componenten op de print houd en de buis via draden >buisvoet aansluit en zo flexibel bent om hem in het kastje te monteren?

Waarom ik die componenten op de buisvoet heb geplaatst?

Minder bedrading. Omdat alle componenten die bij de buis horen rechtstreeks op de voet zijn gesoldeerd heb ik vanaf de print alleen maar de U2 , de GND en de signaal-in en uit draden vanaf de print.
Als je die componenten op de print zet moet je dus alle aansluitingen op de voet met draden doen. Dat zijn er dan minstens 6.

Met 4 draden is het meer flexibel dan met 6.

Bovendien is er nu minder kans op overspraak.
4 juli 2007, 13:43
hugo123

Gebruik je van het buisvoetje alleen maar 6 pennenvan de 9 pennen of niet

hugo
4 juli 2007, 14:06
no 1 hops

@aad

er is nergens hier nog iets te zien, koppige friesen willen toch zelf ontdekken waar het mis gaat, (zoals die buisvoet )

ik had de print thuis om uit te testen en omdat hij het niet deed werd mij gevraagt om te meten tussen pen 4 en 8 en daar stond 12V op op beide ic's.
bedoel je dat van geen GND?
4 juli 2007, 14:15
aad

Citaat:

Oorspronkelijk geplaatst door no 1 hops

@aad

er is nergens hier nog iets te zien, koppige friesen willen toch zelf ontdekken waar het mis gaat, (zoals die buisvoet )

ik had de print thuis om uit te testen en omdat hij het niet deed werd mij gevraagt om te meten tussen pen 4 en 8 en daar stond 12V op op beide ic's.
bedoel je dat van geen GND?

Nee misverstand.
Je zei dat op pen 4 en 8 van beide IC's 12V staat.
Zoals ik het nu lees zeg je dat over pen 4 en 8 van beide IC's 12V staat.
Het verschil is dat je er in de electronica van uit gaat dat alle signalen gemeten worden vanaf de GND (tenzij anders vermeld).

Als je jouw eerste zin nog eens doorleest zul je begrijpen dat ik dacht dat je beide pennen t.o.v. GND had gemeten. Als je dan op pen 4 12V meet is er dus iets niet in orde met die aansluiting.
4 juli 2007, 14:19
no 1 hops

Citaat:

Oorspronkelijk geplaatst door aad

Nee misverstand.
Je zei dat op pen 4 en 8 van beide IC's 12V staat.
Zoals ik het nu lees zeg je dat over pen 4 en 8 van beide IC's 12V staat.
Het verschil is dat je er in de electronica van uit gaat dat alle signalen gemeten worden vanaf de GND (tenzij anders vermeld).

Als je jouw eerste zin nog eens doorleest zul je begrijpen dat ik dacht dat je beide pennen t.o.v. GND had gemeten. Als je dan op pen 4 12V meet is er dus iets niet in orde met die aansluiting.

kijk daar kun je zien dat IK geen electronica heb geleerd.
dan heb ik de opdracht dus verkeerd begrepen (shit)
(ik heb namelijk de functie van testen omdat ik gitaar en versterker heb)
voor de rest heb ik er dus geen kaas van gegeten

edit:
er staat dus geen 12 volt over GND en pen 4

electronica voor dummy's een volgend boek voor mij geloof ik!
4 juli 2007, 15:28
aad

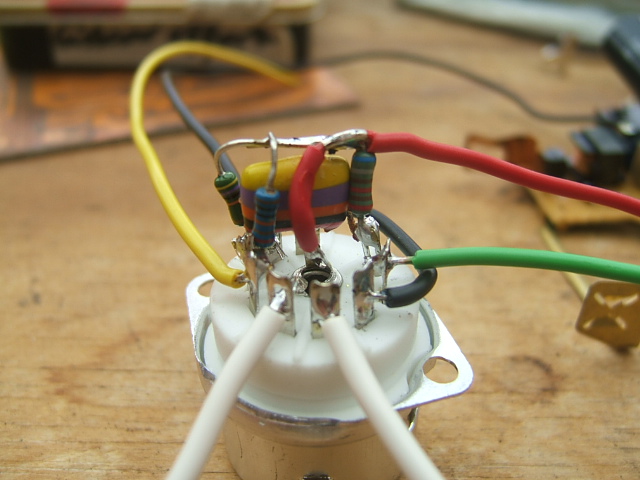

Nog even een buisvoetje in elkaar geknutseld en foto's gemaakt
Je kunt nu goed zien hoe het zit:

http://www.uploadarchief.net/files/d...d/dscf1218.jpg

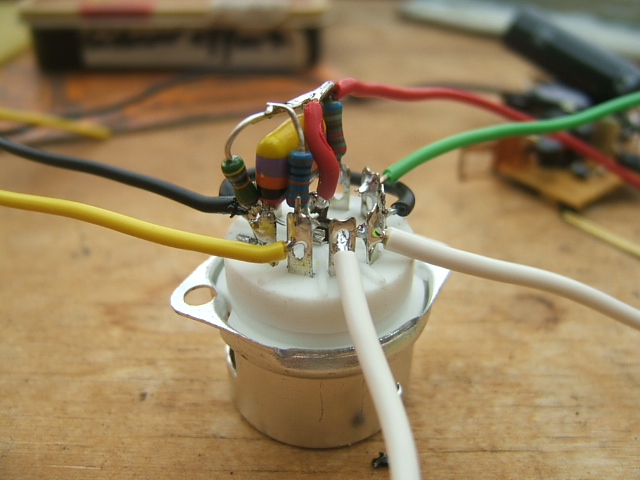

Andere hoek:

http://www.uploadarchief.net/files/d...d/dscf1219.jpg

Rood = U2
Zwart = GND (beide aansluitingen op 1 draad) pen 3 en 8 dus.
Groen = signaal in
Geel = signaal uit

Beide witte draden uiteraard voor de gloeistroom.
4 juli 2007, 15:58
hugo123

Citaat:

Oorspronkelijk geplaatst door hugo123

Gebruik je van het buisvoetje alleen maar 6 pennenvan de 9 pennen of niet

hugo

Ik quote mezelf, maar je gebruikt dus wel alle 9 pootjes maarwaarom staat dat dan niet op het schema van pagina 5 van dit topic?

hugo
4 juli 2007, 16:02
aad

Citaat:

Oorspronkelijk geplaatst door hugo123

Ik quote mezelf, maar je gebruikt dus wel alle 9 pootjes maarwaarom staat dat dan niet op het schema van pagina 5 van dit topic?

hugo

Staat er wel maar je ziet het niet. Linksboven op het onderste schema.
In de voeding staat 2x 4 en 5 met elkaar in serie over de 12 volt.
Dat zijn de gloeidraden van de buis. :)
4 juli 2007, 16:19
hugo123

ooh dus pool 4,5,9 moeten allemaal aan de voeding. Maar kan ik dan gewoon 2 draden aan de plus solderen en aan pool 4,9 en een draadje aan de min solderen en die verbinden met pool 5 of hoe werktdat?

hugo

40 berichten van deze discussie op één pagina weergeven
