Maar serieus. Ik vind je stijl van behuizingen maken erg cool. Deze BM mag er ook wezen!
Printable View
Maar serieus. Ik vind je stijl van behuizingen maken erg cool. Deze BM mag er ook wezen!
alleen ik zou dan potmeters verrot trappen :P
altijd zoveel mogelijk afstand maken ;)
valoosj lekker gemaakt nog maals bedankt dat jij mijn rat wil etsen
Valoosj, spuit jij die behuizingen nou of verf jij ze en doe je er ook primer op ofzo, en heveel lagen, of verf jij ze?
Ponq: nogmaals bedankt ;) jouw project is ook vet, maar ik heb het voordeel van leuke behuizingen te maken. Echt wel een fijn werkje.
B_2_the_A: Ik trap mijn pedalen niet verrot, ik zet ze enkel aan en uit ;) de potmeters zijn afgeschuurd zodat de knoppen vrij laag zitten, en ik er normaal gezien niet op sta als ik de schakelaar indruk.
Pietjeekes: geen probleem. Je ets ligt klaar. Morgen even nieuwe boortjes halen bij de electronica winkel, en dinsdag stuur ik je Rat op.
Hugo123: Ik gebruik spuitbussen, meestal een laag of 2 - 3 en dan is het goed. Primer gebruik ik niet, en opschuren ook niet.
Werk aan mijn bord zal binnenkort even stilvallen, ik ga een tremulus lune maken voor Bicky.
Morgen nog wat foto's van de vooruitgang aan het 2e Nijboertje, die tenslotte bijna af is.
ringetjes ertussen kan ook ;)Citaat:
Oorspronkelijk geplaatst door Valoosj
Ringetjes gaat niet want dan krijg ik het doosje niet meer toe ;)
Na al die harde labeur voor Bicky ;) (Tremulus Lune met allerlei coole mods) ook weer wat werk aan mijn bord.
Nieuwe Real Tube Screamer (Nijboertje!).
http://i69.photobucket.com/albums/i4...j/DSC01522.jpg
Bijna klaar, nog de laatste dingen erin zetten, 2 gaten boren in de behuizing en dan enkel nog de pots en inputs vastsolderen.
Het begin van mijn Boutique Box of Rock
http://i69.photobucket.com/albums/i4...j/DSC01521.jpg
Hey valoosj, hoe ontwerp jij eigenlijk de plaatjes die op je pedalen zitten?
Er zijn programma's voor. DIY layout creator is wat ik gebruikt heb voor de MayQueen en de LoFiLooper. Ponq gebruikt Eagle. Ik heb ook helemaal niet alle ontwerpen gemaakt. Vele zijn al gemaakt door andere mensen, en ik download die van bv tonepad. Daarna is er natuurlijk nog al het etswerk.
Hey Valoosj, welke mods stop je in die Trem Lune? ik ga binnenkort aan mijn exemplaar beginnen...
Sawtooth (ramp), symmetry, gain, rate doubler (en hier komt nog een experiment bij om het ofwel te laten verdubbelen of te halveren) en een expressiepedaal voor de snelheid. Ik toon het nog wel als ie af is.
Citaat:
Oorspronkelijk geplaatst door Danielovich
Ik denk dat Danielovich doelt op hoe je de plaatjes op de behuizing maakt, niet de pcb's ;)Citaat:
Oorspronkelijk geplaatst door Valoosj
Mooi dat je bezig blijft. Ik ben zelf de laatste tijd erg druk met mn werk. Tussendoor nog wel wat gedaan voor een GN-er, wat ik binnenkort nog wel ga posten.
Dat werd ook eens tijd ;)
De layout van de pedalen doe ik met paint, word en binnenkort photoshop eens ik het eindelijk heb. Gewoon overal inspiratie opdoen is de boodschap.
Progress report:
Finished!
A/B met buffer
Volumepedaal
Tremulus Lune
Green Russian Big Muff Pi
Dragonfly fuzz
Behuizing afwerken
Nijboertje
Box of Rock
MayQueen
Dubbele loop
Troubleshooting
Lo-Fi Looper
On board klaar
Thor
MayQueen
Boutique Box of Rock
SHO
Ross Phaser
Geboord
Geëtst
Neovibe
Nog af te drukken en te strijken
Green ringer (octave up voor bij de dragonfly fuzz)
PCB layout maken
Op Ponq zijn tekentafel
Delay (duurt het nog lang??? :D)
Dit is de huidige stand van zaken. Bij de Dragonfly fuzz ga ik proberen een octave up bordje te steken. Kwestie dat die pedaal wat interessanter wordt.
T Nijboertje is bijna af, nog enkel de potmeters en inputs aansluiten.
De behuizing voor mn eigen Box of Rock is klaar om te etsen, enkel nog de graphics binnen krijgen.

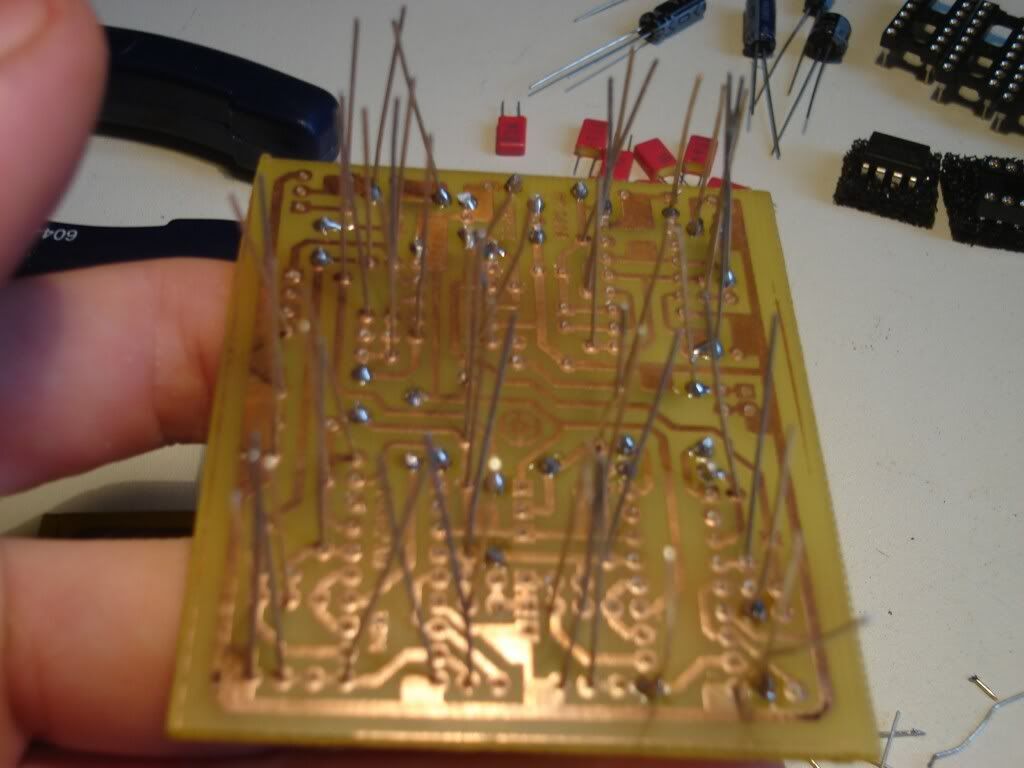

Vandaag ook al begonnen met de phaser. Overmorgen nog nieuwe caps gaan halen, want degene die ik heb hebben te korte leads.
http://i69.photobucket.com/albums/i4...j/DSC01525.jpg
http://i69.photobucket.com/albums/i4...j/DSC01526.jpg
http://i69.photobucket.com/albums/i4...j/DSC01528.jpg
http://i69.photobucket.com/albums/i4...j/DSC01534.jpg
http://i69.photobucket.com/albums/i4...j/DSC01535.jpg
http://i69.photobucket.com/albums/i4...j/DSC01536.jpg
De vele foto's zijn voor zij die hiermee eindelijk de volgorde kunnen zien om eenvoudig te solderen. Zoals gezegd, caps ontbreken nog.
Oh ja, hier is nog de Box of Rock ;)
http://i69.photobucket.com/albums/i4...j/DSC01537.jpg
Valoosj, een vraag aan jou: jij etst je pcbs zelf toch? Wat is de grootste pcb die je zelf hebt gemaakt?
Ik wil namelijk eentje maken van 20x16cm, maar vraag me af of dat lekker gaat werken met de lasertoner-op-fotopapier-en-dan-strijken-en-dan-etsen manier.
Een goed Pasen verder, succes en veel plezier met knutselen aan je fx!
Simon
Ik ets inderdaad zelf. T grootste zal 11 op 8 geweest zijn, voor het nijboertje. Of 1 keer een CE-1 voor iemand. Maar zolang je printplaatje groot genoeg is, en je photopapier ook is er geen probleem om met de strijkmethode zo'n grote print te maken. Gewoon zorgen dat je lang genoeg strijkt.
Voor jou ook een vrolijk pasen (ik geloof er zelf allemaal niet zo in, in die christelijke poeha, maar toch bedankt ;))
wat is er dan mis met die caps?
@delay-vraag: zaterdag heeft ie voor t eerst een 'tikkend' geluid voor t gebracht, dus er zit voortgang in. En ja, t duurt nog lang ;)
Leads zijn te kort. De gaten zitten evenver uit elkaar als bij een weerstand, en ik heb geen zin om met halve draadbruggen alles toch in orde te krijgen.Citaat:
Oorspronkelijk geplaatst door B_2_the_a
Ponq, wat zal ongeveer de maximale delaytijd worden? Want die chips die je gebruikt kon je toch 'eindeloos' blijven opeenstapelen.
dat is gewoon fout ge-etst dus?
Ok duidelijk, dankje. De print is trouwens voor een 1HE buizen voorversterker.Citaat:
Oorspronkelijk geplaatst door Valoosj
Neen, gewoon vreemd in de layout. Normaal gezien neem je 2 vrije plaatsen tussen weerstanden, en 1tje tussen caps. Dan past alles perfect. Hier zitten er 2 plaatsen tussen de pootjes van de caps. En de caps die ik dan nog aangekregen heb zijn smaller dan de 'normale'. Daarom dat het niet past.Citaat:
Oorspronkelijk geplaatst door B_2_the_a
dat bedoel ik ;)Citaat:
Oorspronkelijk geplaatst door Valoosj
Ik geloof standaard 800 ms. Maar ik moet daar nog mee experimenteren. Evt dubbele ram chips? lagere klok frequentie? etc.Citaat:
Oorspronkelijk geplaatst door Valoosj
Lekker! Hoe groot schat je dat de print wordt? In een B (zvex grootte) zal het niet meer passen zeker? Eerder de grootte van mijn nijboertje maar vrijhouden op mn bord dan?Citaat:
Oorspronkelijk geplaatst door ponq
Ohja, dat geweldige idee dat jij had voor pedalen, ik moet je teleurstellen, maar dat is eigenlijk al op de markt. Catalin bread ofzo heeft er een hoop van.
mijn geweldige idee? dat ben ik zelf dan alweer vergeten ;)
En ja, hij wordt groot. BB wordt nog krap. Zoals ie nu op t breadboard ligt heeft ie al 5 IC's... en dat gaan er zeker meer worden. En echt, geen idee of het van de grond komt, ik pruts maar wat he ;) maar als t lukt wordt t een mooie!
Zorg maar dat t lukt ;) zou tof zijn. Een analoge delay is iets dat ik nog wil, maar de 580ms van de rebote 2.5 vind ik te weinig.
Dat idee was van de A behuizingen...
Auke, dit is mogelijk heel interessant voor jou. De Echo Base delay van diystompboxes.
http://chawk.files.wordpress.com/200...o_base_pcb.pdf
Thnx, die volg ik idd al een tijdje. interessant is de LFO. Bij de PT2395 kan dat ook, maar iets anders vermoed ik.
Ik ben nog wel hard op zoek naar tap-tempo stuff. Ik heb nog niet echt een goede aanwijzing gevonden hoe dat aan te pakken.
Ik heb het nog niet helemaal doorgelezen, dat komt nog wel. Maar wat ik al weet is dat er 700ms aan delay zijn. Net wat ik wou.
Ik vraag me wel af hoe hij bv vibrato en chorus en al deed.
Er staan soundclips in de 1e post meen ik. Prima delay, beste op PT2399 gebied.
700ms met een pt2399? dat kan, maar wel met 'distortion'. Mijn pt2399 versie had een delay tijd van 2.5 seconden. Soort lofi-delay-junkie ;) 300 ms clean, daarna krijg je met de pt2399 altijd artefacts. Wat kan, is twee PT2399's gebruiken om dubbele delay-tijd te krijgen.
klinkt toch vrij clean in de soundclips hoor. En t is bijna 1 seconde.
Ik ga hem bouwen. Als jij met iets beter komt verhuist deze gewoon naar mn 2e bordje ;)
Kleine update. Vandaag de Dragonfly fuzz gebreadboard, maar met een octave up er voor. Klinkt best wel tof. De huidige Fuzz die in de behuizing zit zal dus vervangen worden, en via een switch kan ik nog kiezen of er dan die octaver bij komt of niet.
Hier mn breadboard met alles erop.
http://i69.photobucket.com/albums/i4...j/DSC01549.jpg
En een filmpje van het geval in actie. Klikken op de foto.
http://i69.photobucket.com/albums/i4...MOV01553-1.jpg
Ohja, let niet op de muziek. Zowat het enige slechte nummer van Queen stond net op.
De MayQueen is zo goed als af, de aflaklaag is aan het drogen, en daarna is het nog de inputs solderen en ik ben klaar.
Voor t Nijboertje moet ik op zoek naar een roostertje of iets dergelijk, want de tube moet half door de behuizing zitten. Zo als je op Blackstar pedalen vindt, zoiets zoek ik.
Handig zo'n breadboard.
En heb je nu die inputs en outputs vastgezet op een plank ?
Was dat al zo 2 weken geleden?
Hij klinkt nogal speciaal.
Mijn sound is het niet, maar dat wist je al ;-)
Ik vond de groene véél beter. Zoals een echte fuzz moet klinken: vet en donker en met véél sustain !
Daar zou je een octaver mee moeten combineren.
:cooler:
De inputs staan nu idd vast. Dat is iets handiger om te testen. En ook een toggle om te kiezen tussen breadboard en bypass.
De Big Muff met octaver, das nog eens een idee. Ik zal het testen zodra ik die terug heb. Ligt momenteel bij de gitaarleraar om te testen.
En nog maar eens een update. De MayQueen is af!
Op mijn Noisy cricket klinkt het niet zo geweldig. Volgens mij is dit pedaaltje wel goed om de lekkere oude rock mee te spelen. (zie video's waaruit duidelijk is dat ik weer meer moet spelen en minder moet bouwen :D)
http://i69.photobucket.com/albums/i4...j/DSC01565.jpg
http://i69.photobucket.com/albums/i4...j/DSC01566.jpg
http://i69.photobucket.com/albums/i4...j/DSC01567.jpg
Filmpjes: 1e is op single coil, 2e op humbucker. Beiden de brugpickup.
Filmpje 1 ]Filmpje 2
Wie herkent ze ondanks mijn slechte spelen?
Vind et erg knap wat je allemaal maakt! Hoeveel tijd gaat er eigenlijk in zitten, in een project als een fuzz? Hoe ik het vind klinken kan ik niet echt opmaken, waarschijnlijk door combinatie webcam (oid), en volgens mij speel je over een klein transistor ampje oid?
