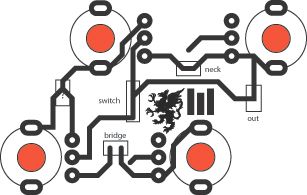

Okay, ik heb deze naar de hand van foto's van het Gibson PCB:
http://i242.photobucket.com/albums/f.../PCBschema.jpg
Maar, nu ik hem zo terug zie.
Moet ik de banen in de connecties niet aan elkaar laten komen, toch?
Maar nu moet ik dus alleen uitzoeken wat voor connectoren dat ik moet hebben, en waar ik die kan komen.
Ik heb geen zin om 25 euro verzendkosten te betalen voor 3 euro aan onderdelen, dus het liefst een winkel :P
En hoe werkt die aarde dan eigenlijk, op die gibson pcb zit zon aarde uhm ding. Maar hoe werkt dat?
Nu is dit de gewone wiring, maar als ik weet dat ik die kloppend kan maken, kan ik naar andere stijlen kijken, ik wil nl 2 push pull knobs bij mij erin zetten, maar dat zoek ik dan wel uit.
Maar als je mij tips en/of commentaar kan geven heel graag, dan zullen we niet gaan spammen ;)
En het is alleen maar informatie uitwisselen, geen spammen, toch?
En als de mods dit een probleem vinden, kunnen we het anders misschien bespreken over msn ofzow, als je me ermee wilt helpen
Er klopt eerlijk gezegd geen hol van!
kan je me ook nog vertellen waarom?
en er moet ook nog weerstand tussen maar die heb ik nog niet tussen gegooid
Ben bezig!!!
Nou heb ik nog een ander vraagje. De elementen hebben een platte connector. Ik zie dat het gat waar de draad door loopt vrij breed is, maar is dat ook zo bij de 'klassieke' routing? Als je dat stekkertje niet door het gat krijgt zijn de rapen gaar.
Dit is ook puur even een voorbeeld om te kijekn of het allemaal klopt, maar inderdaad zijn de gaatjes nogal groot, die worden strax of een stukkie kleiner, of helemaal geen gat zodat ik de connectoren alleen maar ertegen hoef te solderen, of direct of met een klein draadje
http://img.photobucket.com/albums/v4.../PCBschema.jpg

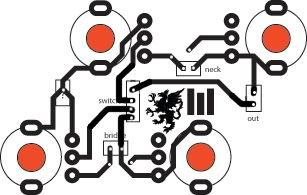

Et voila. eentje die meer klopt.
Okay super bedankt man :)
Hier kan ik zeker mee vooruit :ok:
+1234567890
Snap je ook hoe het werkt?
